Hersteller: BECKHOFF
Produkt-Nr.: IL2300-C318
Herkunftsland:Deutschland
Produkttyp: Feldbus-Box-Module
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: 185 x 65 x 55 mm
Versandhafen: Xiamen
Garantie: 12 Monate

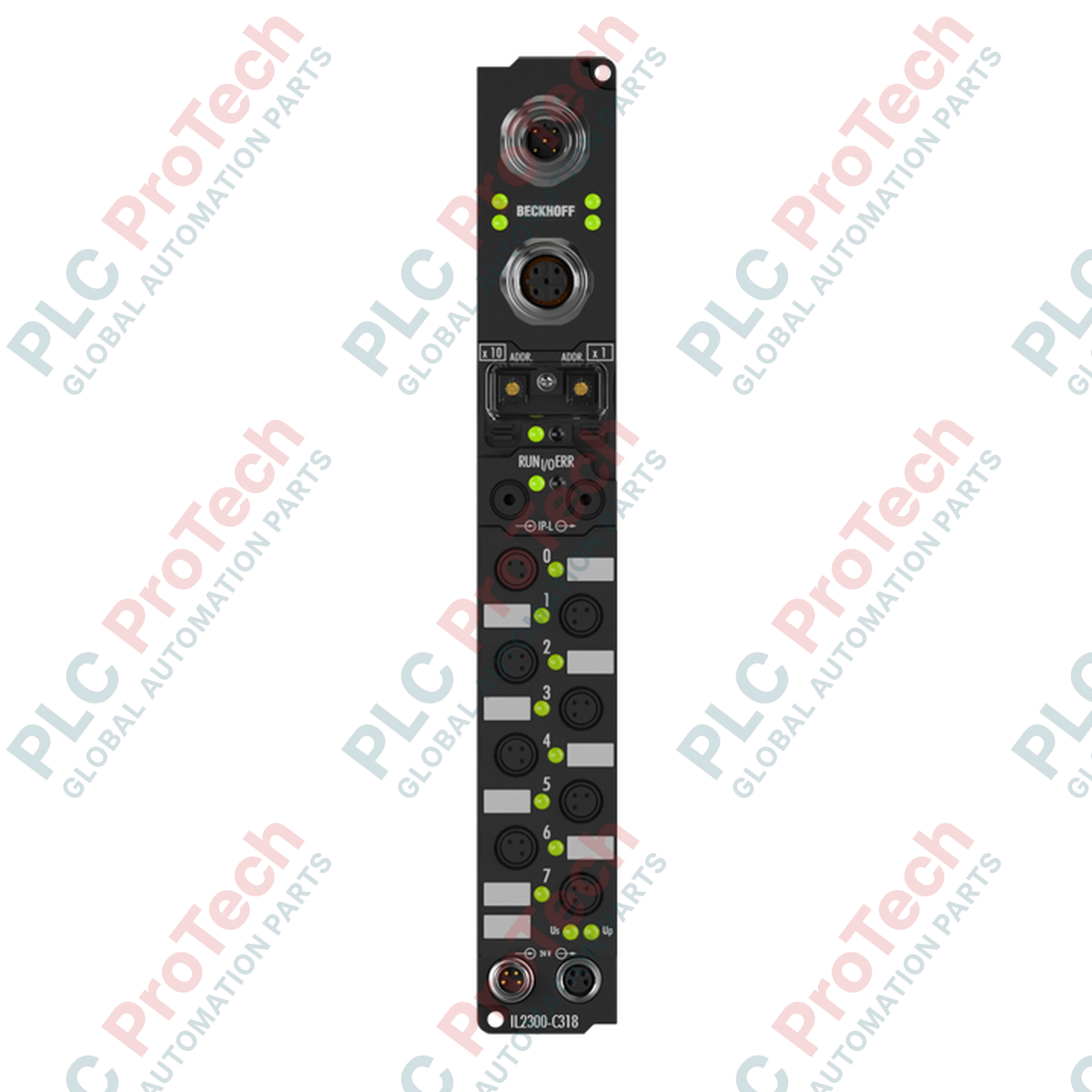

Die für die Ausführung dezentraler Automatisierungsaufgaben direkt in anspruchsvollen industriellen Umgebungen entwickelte Beckhoff IL2300-C318 ist eine Feldbusbox mit Schutzart IP67 für die maschinenmontierte Verteilung ohne Schaltschränke. Diese robuste intelligente Einheit integriert die Profibus-DP-Kommunikation direkt mit lokalen I/O-Knoten und ermöglicht eine Hochgeschwindigkeitsdatenübertragung mit bis zu 12 MBaud bei automatischer Erkennung der Baudrate. Durch die Verwendung robuster M12- und M8-Steckverbinder reduziert das Modul den Verdrahtungsaufwand vor Ort und bietet gleichzeitig einen hervorragenden mechanischen Schutz gegen Feuchtigkeit, Staub und Vibrationen.
| Hersteller | Beckhoff Automation |
| Modell-/Artikelnummer | IL2300-C318 |
| Konfigurationsschnittstelle | KS2000-Konfigurationssoftware oder DP-V1-Master-Steuerung |
| Datenübertragungsraten | 9,6 kBaud bis 12 MBaud (automatische Erkennung) |
| Steuerversorgungsspannung | 24 V DC (-15 % / +20 %) |
| Stromaufnahme der internen Box | 85 mA + Sensorlast (max. 0,5 A) |
| Elektrische Trennung | Steuerspannung/Feldbus: Nein; Steuerspannung/IO: Abhängig vom I/O-Typ |
| Schutzart | IP65, IP66, IP67 (entspricht EN 60529) |
| Betriebstemperaturbereich | 0 bis +55 °C |
| Lagertemperaturbereich | -25 bis +85 °C |
| Vibrations-/Stoßfestigkeit | Entspricht EN 60068-2-6 / EN 60068-2-27 |
| EMV-Normen | Entspricht EN 61000-6-2 / EN 61000-6-4 |
| Zulassungen | CE, UL |
| Ursprungsland | Deutschland |
| Versandgewicht (berechnet) | 2,0 kg |
| Abmessungen der Verpackung (berechnet) | 185 x 65 x 55 mm |
| Steckverbinder / Schnittstelle | Pinbelegungstyp | Funktionszuordnung |
|---|---|---|
| Profibus-Eingang | M12-Stecker, 5-polig, B-codiert | Pin 1: VP (+5 V), Pin 2: RxD/TxD-N (A-Leitung), Pin 3: DGND, Pin 4: RxD/TxD-P (B-Leitung), Pin 5: Schirmung |
| Profibus-Ausgang | M12-Buchse, 5-polig, B-codiert | Integrierte nachgeschaltete Durchschleifverbindung (T-Stecker-Anordnung) |
| Zuleitung der Stromversorgung | M8-Stecker, 4-polig | Pin 1: +24 V DC (Steuerung Us), Pin 2: +24 V DC (Last Up), Pin 3: GNDs, Pin 4: GNDp |
| Stromversorgung nachgeschalteter Geräte | M8-Buchse, 4-polig | Durchschleifende Weiterführung zu nachfolgenden PLC-Box-Einheiten |
Die IL2300-C318 ist direkt mit jedem standardmäßigen Profibus-DP-Master-System der Klasse 1 oder Klasse 2 kompatibel. Bei der Aufrüstung älterer Beckhoff-Systeme überprüfen Sie bitte, ob Ihre Konfigurationsdateien das korrekte GSD-Profil verwenden, das dem Hardware-Revisionsstand des Geräts entspricht. Die Bauform bleibt abwärtskompatibel mit älteren Beckhoff-Fieldbus-Box-Einheiten, sodass direkte mechanische Austauschmontagen problemlos möglich sind.
Eine häufige Fehlerquelle bei dezentralen, maschinenmontierten Aufbauten ist die Gesamtstromgrenze des M8-Stromverteilungssystems. Obwohl die Elektronik der einzelnen Boxen nur 85 mA aufnimmt, darf der über die M8-Durchschleifung geführte Gesamtstrom niemals 4 A überschreiten. Wenn die lokalen Sensorlasten diesen Gesamtwert überschreiten, müssen separate Stromverteilungsblöcke installiert werden, um eine kritische Überhitzung der Steckverbinder zu verhindern.
Stellen Sie immer sicher, dass am letzten physischen Gerät im Profibus-Strang an der nachgeschalteten Buchse ein eigener aktiver M12-Abschlusswiderstand installiert ist. Eine falsche Netzimpedanz führt häufig zu sporadischen Kommunikationsabbrüchen bei 12 Mbaud, die schwer zu diagnostizieren sind. Bei Verwendung von KS2000 zur Parametrierung vor Ort muss die Steuerspannung stabilisiert sein; eine niedrige Steuerspannung (unter 20,4 V DC) unterbricht EEPROM-Schreibvorgänge und führt zu Fehlern durch beschädigte Parameter.
KRITISCHER WARNHINWEIS
Führen Sie keine Änderungen an der Verdrahtung oder Anschlussarbeiten an Klemmen durch, solange die Systemstromversorgung eingeschaltet ist. Stellen Sie vor Wartungsarbeiten sicher, dass alle eingehenden 24-V-DC-Versorgungswege (Us und Up) abgeschaltet und gegen Wiedereinschalten gesichert sind und entsprechend gekennzeichnet wurden. Wenn nicht beide Stromkreise isoliert werden, kann dies zu Schäden am Diagnose-Feldbuschip oder zum Ausfall des Geräts führen.
Montieren Sie die Fieldbus Box mit zwei M4-Schrauben durch die integrierten Befestigungslaschen sicher auf einer ebenen, vibrationsbeständigen Oberfläche. Maximales Drehmoment: 1,2 Nm.
Schließen Sie das ankommende Profibus-DP-Kabel an den 5-poligen, B-codierten M12-Stecker an. Achten Sie darauf, dass die Kodierung exakt ausgerichtet ist, bevor Sie die Überwurfmutter handfest anziehen.
Schließen Sie die M8-Stromkabel an. Überprüfen Sie, dass Pin 1 (Steuerspannung) und Pin 2 (Lastspannung) korrekt galvanisch getrennt sind, wenn Ihre Anwendung eine unabhängige Sicherheitsabschaltfunktion erfordert.
Bringen Sie an allen ungenutzten M12- und M8-Anschlüssen IP67-Schutzkappen an, um sicherzustellen, dass der spezifizierte Schutz gegen Feuchtigkeit und Staub erhalten bleibt.
