Beschreibung

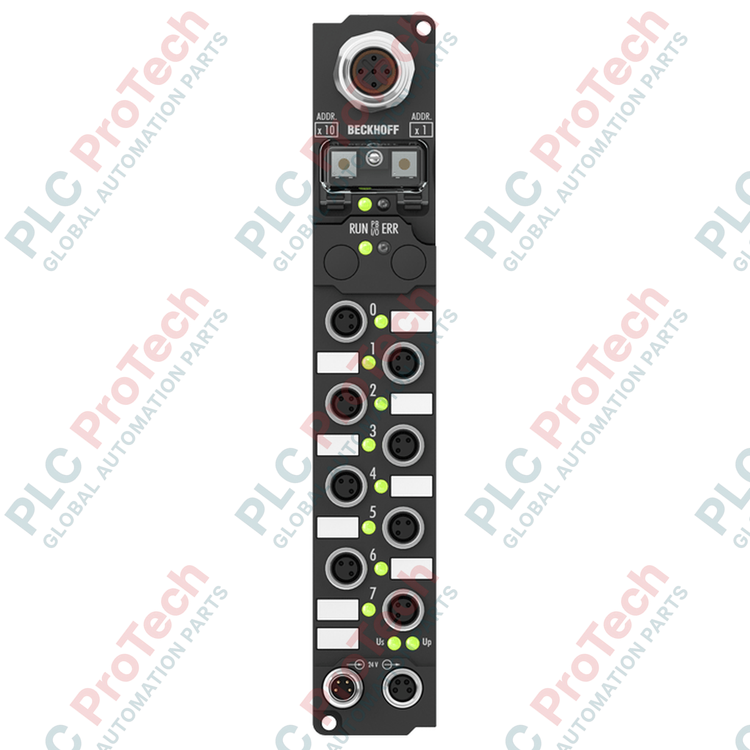

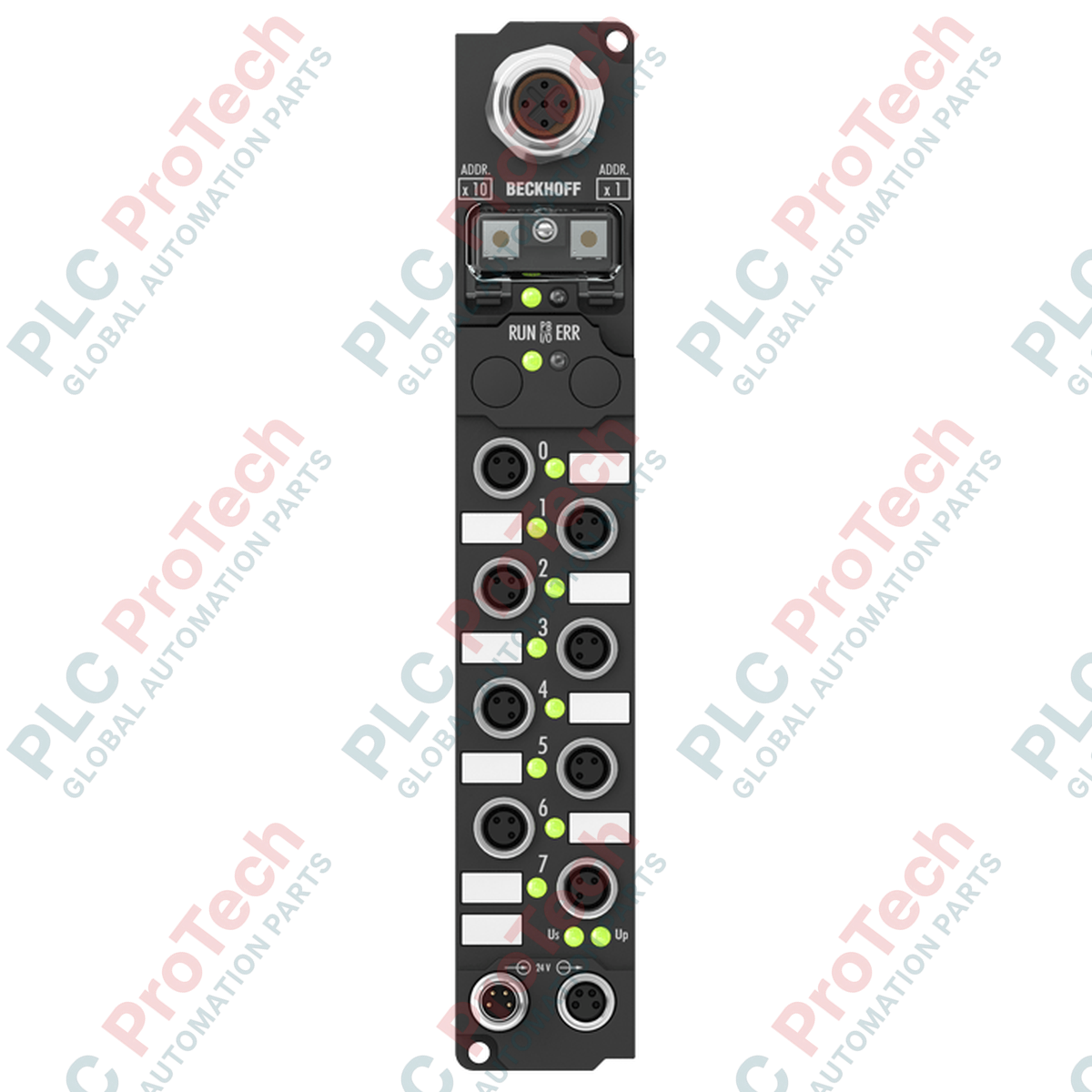

Das robuste Feldbusmodul Beckhoff IP2021-B730 wurde für die dezentrale Industrieautomatisierung entwickelt und bindet über das Modbus-RTU/ASCII-Protokoll acht digitale Ausgänge direkt in rauen Umgebungen an. Dank des Gehäuses aus Polyamid mit Schutzart IP67 macht dieses Gerät schützende Schaltschränke überflüssig und eignet sich ideal für die dezentrale Montage direkt an Maschinen und Prozessanlagen. Mit M8-Schraubanschlüssen für die Ausgänge und einer robusten M12-RS485-Kommunikationsschnittstelle gewährleistet es eine hohe Signalintegrität und lässt sich schnell in bestehende Modbus-Netzwerke integrieren.
Merkmale
- Acht unabhängige digitale 24-V-DC-Ausgänge mit bis zu 2 A pro Kanal.
- Jeder Ausgangskanal ist einzeln kurzschlussfest, um die Feldverdrahtung und angeschlossene Lasten zu schützen.
- Direkte Modbus-RTU/ASCII-Protokollkommunikation über die physikalische RS485-Schnittstelle.
- Die Adresse lässt sich über integrierte Drehschalter oder die Softwareschnittstelle KS2000 einstellen.
- Schutzarten IP65, IP66 und IP67 für zuverlässigen Betrieb in Bereichen mit Reinigungsstrahlen und anderen Nassbereichen der Industrie.
- Diagnose-LEDs zur gezielten Fehlerbehebung bei Kanalstatus, Busaktivität und Logikversorgung.
Anwendungen
- Dezentrale Steuerungsarchitekturen in Verpackungs- und Materialtransportanlagen.
- Direkte Maschinensteuerung von Magnetventilen, Schützen und kleinen Gleichstrommotoren.
- Nassprozessbereiche, einschließlich Lebensmittelverarbeitung und Abwasseraufbereitungsanlagen.
- Fördersystemsteuerung und automatische Sortiermechanismen.
Technische Daten
| Parameter |
Wert |
| Hersteller |
Beckhoff |
| Modellnummer |
IP2021-B730 |
| Produkttyp |
Feldbusbox |
| Anzahl der Ausgänge |
8 |
| Ausgangsanschlüsse |
M8, Schraubanschluss |
| Nennausgangsspannung |
24 V DC (-15 % / +20 %) |
| Max. Ausgangsstrom |
2 A pro Kanal (einzeln kurzschlussfest, Gesamtstrom max. 4 A) |
| Protokoll |
Modbus RTU / Modbus ASCII |
| Busschnittstelle |
1 x M12-Buchse, 5-polig, B-codiert |
| Datenübertragungsraten |
150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 Baud |
| Spannungsversorgungsanschluss |
Einspeisung: 1 x M8-Stecker (4-polig); Weiterleitung: 1 x M8-Buchse (4-polig) |
| Stromaufnahme über Us |
45 mA + Sensorstrom (max. 0,5 A) |
| Prozessabbild-Bitbreite |
8 Ausgänge |
| Betriebstemperatur |
0 bis 55 °C |
| Lagertemperatur |
-25 bis 85 °C |
| Schutzklasse |
IP65 / IP66 / IP67 (entspricht EN 60529) |
| Gehäusematerial |
PA6 (Polyamid) |
| Abmessungen (W x H x T) |
30 mm x 175 mm x 26,5 mm |
| Gewicht |
ca. 210 g |
| Berechnetes Versandgewicht |
2,0 kg |
| Zulassungen |
CE, UL |
Erkenntnisse aus der technischen Praxis
Alternative Modelle und Kompatibilität
Der IP2021-B730 arbeitet als eigenständiger Modbus-Slave-Knoten und unterstützt keine IP-Link-Erweiterungsmodule (wie das Fehlen des Parameters für Erweiterungsmodule in der OEM-Dokumentation zeigt). Wenn eine Erweiterung erforderlich ist, sollten Sie den Wechsel zu den Kopplungsmodulen der Serie IL230x in Betracht ziehen.
Anwendungsfallen und technische Hinweise
Jeder Kanal kann zwar eine Last von 2 A schalten, doch der Gesamtstrom über alle acht Kanäle ist aufgrund der Wärmeabfuhrgrenzen des kompakten, versiegelten Polyamidgehäuses auf insgesamt 4 A begrenzt. Werden mehrere induktive Lasten oder Lampen gleichzeitig nahe dem Spitzenwert von 2 A betrieben, führt dies zu einer thermischen Überlastung und löst den internen elektronischen Schutzschaltkreis aus.
Tipps zu Inbetriebnahme und Verdrahtung
Änderungen an den Drehschaltern zur Adresseinstellung werden nicht dynamisch übernommen. Damit die Hardware die neue Modbus-Adresse initialisiert, ist ein vollständiger Aus- und Wiedereinschaltzyklus des Systems erforderlich (Trennen und erneutes Anschließen sowohl der Logikversorgung Us als auch der Hilfs-/Lastversorgung Up).
Installationsrichtlinien
KRITISCHE WARNUNG: Schalten Sie vor der Montage, dem Anschließen oder der Wartung des Moduls alle primären, Steuer- und Hilfsstromversorgungen der Last ab. Werden externe 24-V-DC-Stromkreise nicht vollständig isoliert, kann dies zu dauerhaften Hardwareschäden, unerwarteten Kurzschlüssen an den Klemmen oder Gefahren vor Ort während der Installation führen.
1
Montieren Sie die Fieldbus Box mit M3-Schrauben auf einer ebenen Fläche. Verwenden Sie dazu die beiden vorgeformten Befestigungslöcher mit 3,5 mm Durchmesser und achten Sie darauf, dass das Modul keinen strukturellen Verdrehkräften ausgesetzt ist.
2
Stellen Sie die Modbus-Stationsadresse vor der Verkabelung an den Drehschaltern ein.
3
Schließen Sie die RS485-Busleitung an die B-codierte 5-polige M12-Buchse an und achten Sie auf eine ordnungsgemäße Schirmung, um Kommunikationsstörungen zu vermeiden.
4
Schließen Sie die M8-Stromkabel für die Steuerspannungslogik (Us) und die Versorgung der Ausgangslastspannung an. Ziehen Sie alle Steckverbinder mit dem empfohlenen Drehmoment an, damit die IP67-Umgebungsabdichtung erhalten bleibt.
