Beschreibung

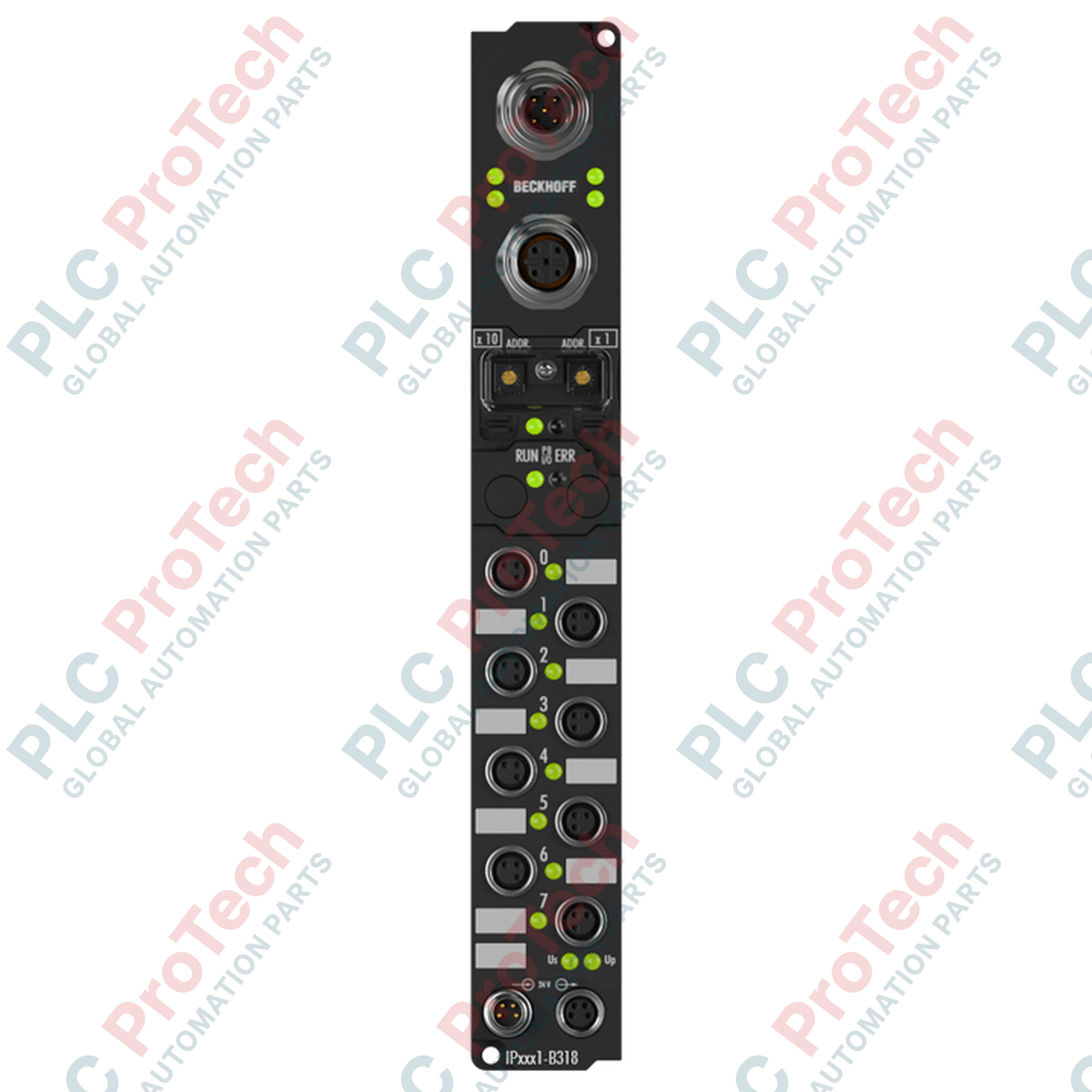

Das digitale Ausgangsmodul IP2041-B318 von Beckhoff wurde für die direkte dezentrale Installation an Maschinen ohne Schutzschaltschrank entwickelt und bindet binäre Steuersignale in das PROFIBUS-DP-Netzwerk ein. Diese Fieldbus Box verfügt über acht digitale Ausgänge, die jeweils hohe Lastströme von bis zu 2 A verarbeiten können (bei einer kombinierten Gesamtstrombelastbarkeit des Moduls von 12 A). Das Modul verwendet platzsparende M8-Schraubsteckverbinder für eine sichere E/A-Verbindung und ist mit einem integrierten M12-T-Verbinder mit B-Kodierung ausgestattet, der die PROFIBUS-Durchschleifverkabelung vereinfacht.
Der IP2041-B318 unterstützt DP-V1-Erweiterungen und kann über die Software KS2000 oder direkt über den Master-Controller konfiguriert werden. Seine robuste Polyamidkonstruktion ist nach IP67 abgedichtet und dadurch äußerst widerstandsfähig gegen Feuchtigkeit, Staub und mechanische Belastungen in anspruchsvollen Produktionsumgebungen.
Merkmale
- Acht unabhängige digitale 24-V-DC-Ausgänge für ohmsche, induktive und Lampenlasten.
- Einzelausgänge mit Kurzschlussschutz und einer Nennkanalbelastbarkeit von 2 A.
- Hohe Gesamtbelastbarkeit, unterstützt einen Gesamtstrom von bis zu 12 A über alle Ausgangsgruppen.
- Integrierter M12-T-Verbinder mit B-Kodierung (1x Stecker, 1x Buchse) zur direkten Verteilung des PROFIBUS-Netzwerks.
- Automatische Erkennung der Feldbus-Baudrate bis zu 12 Mbaud.
- Schutzart IP65, IP66 und IP67 gegen das Eindringen von Staub und Feuchtigkeit.
- Konfiguration über das Inbetriebnahmewerkzeug KS2000 oder die übergeordnete Steuerung.
Anwendungen
- Integration von Werkzeugmaschinen und Bearbeitungszentren
- Förder- und Materialhandhabungsautomation
- Verpackungs- und Abfüllanlagen
- Montagelinien und Robotikplattformen
Technische Daten
| Hersteller |
Beckhoff |
| Teilenummer / Modell |
IP2041-B318 |
| Protokoll / Schnittstelle |
PROFIBUS DP |
| Anzahl der Ausgänge |
8 digitale Ausgänge |
| Nennausgangsspannung |
24 V DC (-15% / +20%) |
| Max. Ausgangsstrom |
2 A pro Kanal (max. insgesamt 12 A; Kanal 0 bis 3: Summe 4 A, Kanal 4 bis 5: Summe 4 A, Kanal 6 bis 7: Summe 4 A) |
| Kurzschlussstrom |
typischerweise 4 A |
| Datenübertragungsraten |
Automatische Erkennung bis zu 12 Mbaud |
| Busanschluss |
1 x M12-Buchse (5-polig), 1 x M12-Stecker (5-polig), B-codiert, integrierter T-Verbinder |
| Anschlüsse für die Spannungsversorgung |
2 x M8-Steckdose, 4-polig (ohne nachgeschalteten Anschluss) |
| Versorgungsstrom der Box |
85 mA + Sensorstromaufnahme (max. 0,5 A) |
| Hilfsstrom |
typischerweise 50 mA pro Kanal |
| Gehäusetyp |
XXL-Gehäuse |
| Gehäusematerial |
PA6 (Polyamid) |
| Abmessungen (W x H x T) |
30 mm x 210 mm x 26.5 mm |
| Betriebstemperatur |
0 bis +55 °C |
| Lagertemperatur |
-25 bis +85 °C |
| Vibrations-/Stoßfestigkeit |
Entspricht EN 60068-2-6 / EN 60068-2-27 |
| EMV-Störfestigkeit/Störaussendung |
Entspricht EN 61000-6-2 / EN 61000-6-4 |
| Schutzart |
IP65, IP66, IP67 (entspricht EN 60529) |
Anschlüsse und Schnittstellen
| Schnittstellentyp |
Anschlusstyp |
Funktion/Pinbelegung |
| PROFIBUS DP |
M12 (1x Buchse, 1x Stecker), B-codiert |
Eingehender und ausgehender Bus (integrierter T-Verbinder) |
| Ausgänge (0 bis 7) |
M8, Schraubanschluss |
Anschlüsse für Aktoren/Ausgangskanäle |
| Spannungsversorgung |
2x M8-Steckdose, 4-polig |
Eingänge für Steuerspannung und Lastspannung |
Installationsrichtlinien
- Montieren Sie das Modul direkt am Maschinenrahmen mithilfe der beiden Befestigungslöcher mit 3,5 mm Durchmesser für M3-Schrauben.
- Stellen Sie sicher, dass alle ungenutzten M8- und M12-Anschlüsse mit zugelassenen Schutzkappen der Schutzart IP67 verschlossen sind, um die Abdichtung gegen Umwelteinflüsse aufrechtzuerhalten.
- Verlegen Sie Kommunikationskabel getrennt von Hochspannungsleitungen, um mögliche elektromagnetische Störungen zu minimieren.
- Stellen Sie eine ordnungsgemäße Erdungsverbindung zum Maschinengehäuse sicher, um die EMV-Konformität und Systemstabilität zu gewährleisten.
