Beschreibung

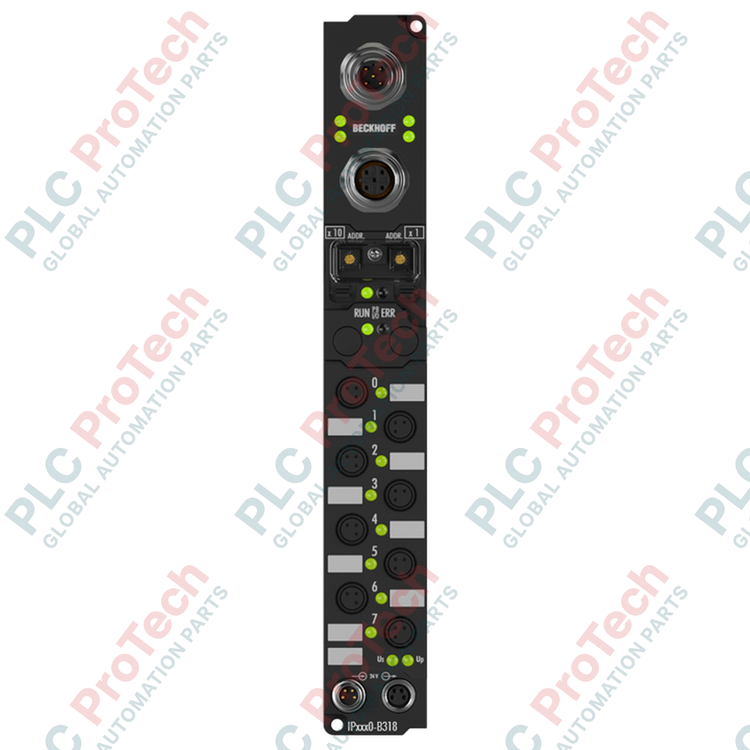

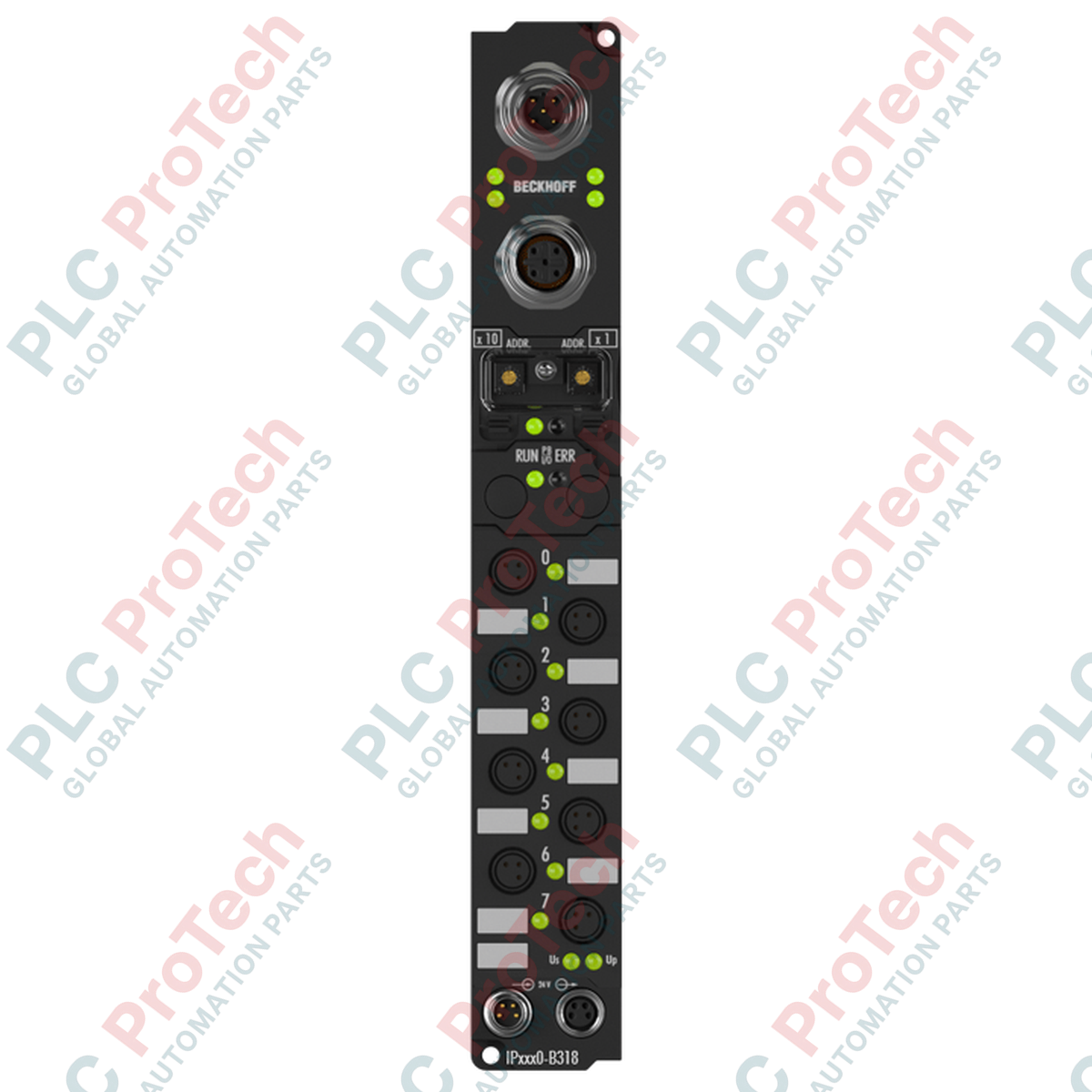

Der Beckhoff IP2300-B310 ist für dezentrale Automatisierungsaufgaben in rauen Umgebungen ausgelegt. Die Fieldbus Box mit Schutzart IP67 verbindet Feldsensoren und Aktoren direkt mit einem PROFIBUS-DP-Netzwerk, ohne dass ein Schutzschaltschrank erforderlich ist. Das platzsparende Modul verfügt über vier digitale Eingänge mit einem festen Filter von 3 ms sowie vier kurzschlussfeste digitale Ausgänge mit 0,5 A pro Kanal. Dank robuster M8-Rundsteckverbinder reduziert das Gerät den Verkabelungsaufwand, schirmt Netzwerkstörungen ab und ermöglicht eine reibungslose Diagnose vor Ort über eigene Status-LEDs.
Merkmale
-
Direkte Maschinenmontage: Das Gehäuse mit Schutzart IP67 ermöglicht den Einsatz ohne Schaltschrank, reduziert die Wärmebelastung in Hauptschaltschränken und optimiert die Kabelführung.
-
Robuste Feldbusanbindung: Integrierte PROFIBUS-DP-Schnittstelle mit Übertragungsgeschwindigkeiten von bis zu 12 Mbaud und automatischer Baudratenerkennung.
-
Umfassende digitale I/O: Ausgestattet mit 4 digitalen Eingängen (24 V DC, 3-ms-Filter) und 4 digitalen Ausgängen (24 V DC, Belastbarkeit 0,5 A).
-
Erweiterter Schaltungsschutz: Die Ausgangsstufen sind gegen Kurzschluss und Überlast geschützt und gewährleisten so einen zuverlässigen Betrieb vor Ort bei Aktorausfällen.
-
M8-Anschlussschnittstelle: Hochdichte, verschraubbare M8-Anschlüsse gewährleisten mechanische Stabilität in Maschinen mit starken Vibrationen.
Anwendungen
- Dezentrale Materialhandhabung und schwere Förderanlagen.
- Robotische End-of-Arm-Werkzeuge und Sensorintegration in Endeffektoren.
- Steuerung pneumatischer Ventilinseln in Automobilmontagebereichen.
- Verpackungsmaschinen mit dezentralen IP67-zertifizierten I/O-Architekturen.
Technische Daten
| Hersteller |
Beckhoff |
| Modellbezeichnung |
IP2300-B310 |
| Produktserie |
Fieldbus Box (IPxxxx-Serie) |
| Feldbusprotokoll |
PROFIBUS DP (bis zu 12 Mbaud) |
| Digitale Eingänge |
4 Kanäle, 24 V DC (Nennwert) |
| Eingangsfilterverzögerung |
3,0 ms |
| Digitale Ausgänge |
4 Kanäle, 24 V DC, kurzschlussfest |
| Max. Ausgangsstrom |
0,5 A pro Kanal (2,0 A Gesamtlast des Moduls) |
| Anschlussart |
M8-Schraubanschlüsse für digitale Kanäle |
| Steuerspannung |
24 V DC (-15 % / +20 %) |
| Stromaufnahme |
Ca. 40 mA aus der Steuerspannung + Sensorlast |
| Schutzart |
IP67 (bei versiegelten Anschlüssen) |
| Betriebstemperatur |
0 °C bis +55 °C |
| Lagertemperatur |
-25 °C bis +85 °C |
| Berechnetes Versandgewicht |
0,35 kg (ohne äußeren Versandkarton) |
| Berechnete Verpackungsmaße |
126 mm x 30 mm x 26,5 mm |
Anschlüsse und Schnittstellen
| M8-Anschluss |
Eingangsfunktion / Belegung |
Ausgangsfunktion / Belegung |
| Pin 1 |
+24 V DC Sensorversorgung (Us) |
Nicht angeschlossen (NC) / Reserve |
| Pin 3 |
0 V Masse (GNDs) |
0 V Masse (GNDp) |
| Pin 4 |
Digitales Eingangssignal (DI1 bis DI4) |
Digitales Ausgangssignal (DO1 bis DO4) |
Alternative Modelle & Kompatibilität
Dieses Gerät ist ein standardmäßiges Profibus-E/A-Modul. Prüfen Sie beim Umstieg von älteren IP2300-Hardwareversionen, ob das Verhalten der Drehschalter für die Adresse mit Ihrer Master-Konfiguration übereinstimmt. Für den Umstieg auf industrielle Ethernet-Architekturen wie EtherCAT sind direkte Alternativen aus der Beckhoff-EP2308-0001-EtherCAT-Box-Serie verfügbar, die eine ähnliche E/A-Dichte und einen M8-Formfaktor aufweist.
Anwendungsfallen & technische Hinweise
Beim Schalten stark induktiver Gleichstromlasten (z. B. leistungsstarker Pneumatikmagnete oder Magnetbremsen) können Rückströme die internen Ausgangsschalter mit der Zeit beschädigen. Die Digitalausgänge sind zwar elektronisch geschützt, zur Maximierung der Lebensdauer der Hardware wird jedoch empfohlen, eine externe Freilaufdiode direkt an den Anschlüssen der induktiven Last anzubringen. Überschreiten Sie außerdem nicht den maximalen Gesamtgrenzwert von 2.0 A Ausgangsstrom über alle aktiven Ausgangskanäle, um eine thermische Abschaltung des internen Treiber-ICs zu verhindern.
Tipps zu Inbetriebnahme & Verdrahtung
Die PROFIBUS-DP-Adresse muss manuell über die beiden dezimalen Drehschalter eingestellt werden, die sich unter der transparenten Schraubkappe an der Vorderseite des Moduls befinden. Damit die IP67-Schutzart erhalten bleibt, vergewissern Sie sich, dass die transparente Kappe mit dem vorgeschriebenen Drehmoment (0.6 Nm) festgezogen ist und alle nicht verwendeten M8-Anschlüsse mit standardmäßigen IP67-Schutzstopfen sicher verschlossen sind.
Installationsrichtlinien
KRITISCHE WARNUNG
Trennen Sie alle Stromquellen, die das Host-Steuerpult und die Feldeinrichtungen versorgen, bevor Sie mit der physischen Montage oder Verdrahtung dieses Feldbusmoduls beginnen. Werden Anschlüsse bei eingeschalteter Stromversorgung verändert, besteht die Gefahr eines gefährlichen Stromschlags, von Kurzschlüssen und einer unerwarteten Betätigung von Aktoren.
1
Befestigen Sie die Feldbusbox mit zwei M4-Schrauben durch die vorgegossenen Befestigungslöcher sicher an einer ebenen, starren Maschinenoberfläche. Achten Sie darauf, dass die Oberfläche keinen starken Vibrationen ausgesetzt ist.
2
Stellen Sie die gewünschte PROFIBUS-Adresse (von 1 bis 99) über die integrierten Drehschalter ein, bevor Sie Strom- oder Feldbuskabel anschließen.
3
Schließen Sie das ankommende Feldbuskabel an die dafür vorgesehene PROFIBUS-Schnittstelle an und terminieren Sie die Leitung, wenn sich das Modul am physischen Ende des Busstrangs befindet.
4
Bringen Sie die M8-E/A-Kabel an und ziehen Sie die Sicherungsringe vollständig fest, damit die IP67-Abdichtung gegen Wasser und Staub erhalten bleibt. Verschließen Sie nicht verwendete Kanäle sofort.
