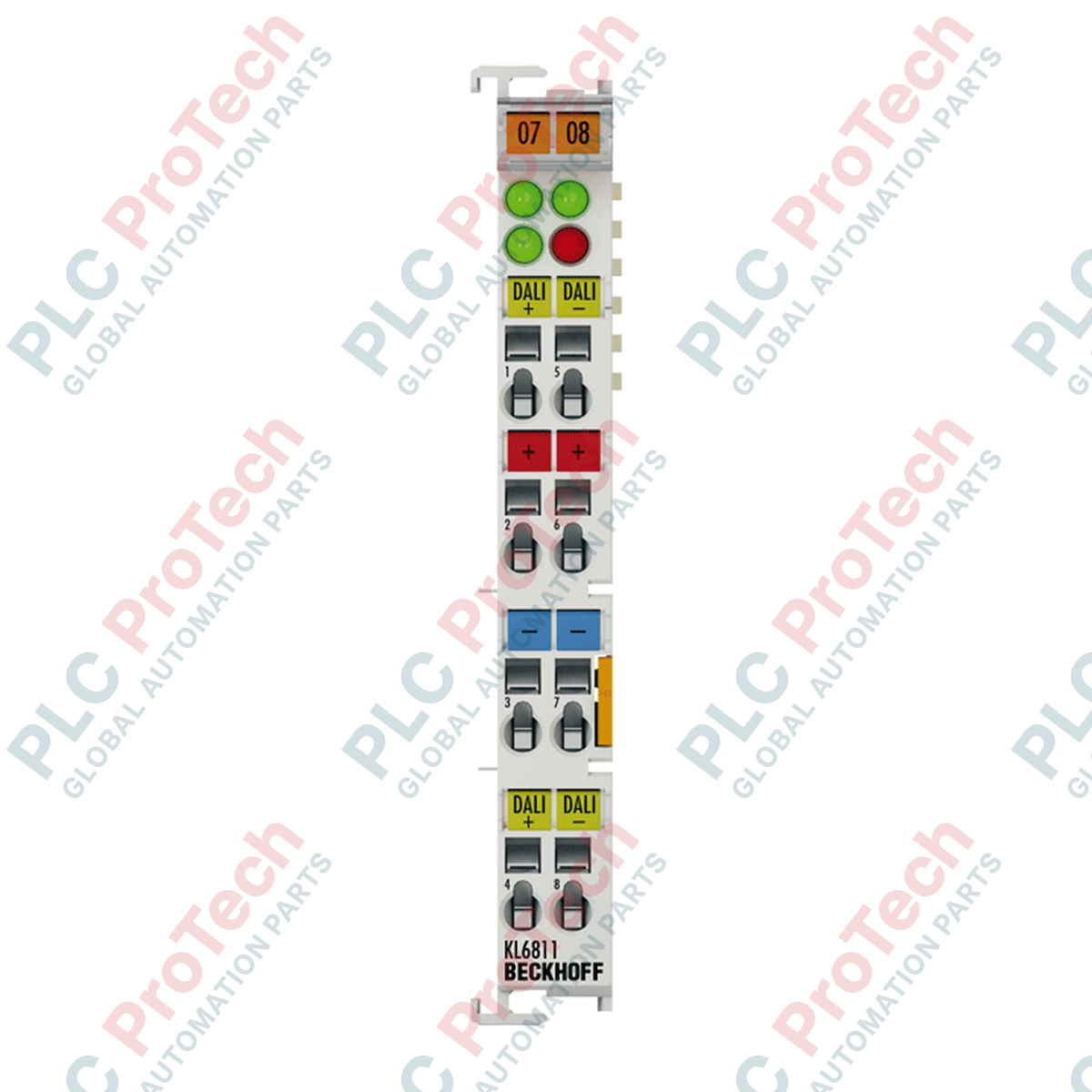

Durch die direkte Integration der Beleuchtungssteuerung in die standardmäßige I/O-Architektur arbeitet das Beckhoff KL6811 als dediziertes 1-Kanal-Klemmenmodul für den Digital Addressable Lighting Interface (DALI)-Master. Dieses Modul ermöglicht die nahtlose Kommunikation zwischen dem Beckhoff-Buskopplersystem und bis zu 64 DALI-Slaves oder 16 Gruppen. Mithilfe der Softwarebibliothek TwinCAT PLC DALI können Ingenieure Beleuchtungsnetzwerke direkt von der zentralen Steuerung aus konfigurieren, parametrieren und überwachen, sodass separate, proprietäre Beleuchtungs-Gateways nicht erforderlich sind.
| Parameter | Spezifikation |
|---|---|
| Hersteller | Beckhoff Automation |
| Modellnummer | KL6811 |
| Technologie | DALI (Digital Addressable Lighting Interface) / DSI |
| Anzahl der Kanäle | 1 |
| Max. Slaves / Gruppen | 64 Slaves / 16 Gruppen |
| Datenübertragungsgeschwindigkeit | 1200 Baud |
| Nennversorgungsspannung | 24 V DC (-15 % / +20 %) |
| Stromaufnahme (K-Bus) | typ. 55 mA |
| Stromaufnahme (Versorgungskontakte) | typ. 30 mA + Laststrom |
| Strom der DALI-Versorgung | max. 130 mA |
| Bitbreite des Prozessabbilds | 3 Byte Eingang / 3 Byte Ausgang |
| Elektrische Isolierung | 1500 V DC (DALI-Bus zu K-Bus und Versorgungskontakten) |
| Ex-Kennzeichnung | II 3 G Ex nA IIC T4 Gc |
| Betriebstemperaturbereich | 0 bis +55 °C |
| Lagertemperaturbereich | -25 bis +85 °C |
| Schutzart | IP20 |
| Gewicht | ca. 80 g |
| Versandgewicht (berechnet) | 1,0 kg |
| Klemmenkontakt | Signalbelegung | Beschreibung |
|---|---|---|
| 1 | +24 V DC | Versorgungsspannungseingang des Klemmenmoduls |
| 5 | 0 V DC (GND) | Gemeinsame Masse der Stromversorgung |
| 3 | DALI + | Positive DALI/DSI-Steuerbusleitung |
| 7 | DALI - | Negative DALI/DSI-Steuerbusleitung |
Das KL6811 verwendet Standard-Zugfederanschlüsse. Für Anwendungen mit starken Vibrationen, die vormontierte Kabelbäume erfordern, bietet die steckbare Variante KS6811 direkte funktionale Kompatibilität und ermöglicht zugleich einen schnelleren Austausch der Feldverdrahtung. Beachten Sie, dass für mehr als 64 Betriebsgeräte zusätzliche KL6811-Terminals erforderlich sind; die Busleitungen dürfen nicht über den einzelnen physischen Kanal hinaus aufgeteilt oder kaskadiert werden.
Ein häufiger Fehler bei der Inbetriebnahme ist das Überschreiten der integrierten DALI-Versorgungsgrenze von 130 mA. Standard-DALI-Betriebsgeräte nehmen jeweils etwa 2 mA auf, ältere oder spezielle Leuchten können jedoch bis zu 4 mA bis 6 mA verbrauchen. Wenn die Gesamtstromaufnahme der 64 angeschlossenen Geräte 130 mA überschreitet, treten Kommunikationsfehler und Ausfälle von Betriebsgeräten auf. Werden externe DALI-Stromversorgungen (PSUs) integriert, um einen höheren Strombedarf zu unterstützen, muss die interne DALI-Versorgung des KL6811 in den Registereinstellungen des Controllers ausdrücklich deaktiviert werden, um eine Businstabilität oder einen Hardwareausfall zu verhindern.
Um die Signalintegrität bei maximalen Leitungslängen von bis zu 300 Metern zu gewährleisten, müssen für die DALI-Verkabelung standardmäßig Kupferleiter mit 1,5 mm2 verwendet werden. DALI-Signale sind nicht SELV-konform und werden häufig im selben Mehrleiterkabelmantel wie die 230-V-AC-Versorgung geführt. Stellen Sie sicher, dass die Schirmung Ihres Netzwerks den 1200-Baud-DALI-Datenpfad von hochfrequenten transienten Spannungsspitzen isoliert, die von Frequenzumrichtern oder leistungsstarken Motorschaltanlagen in denselben Kabeltrassen erzeugt werden.
Trennen Sie vor der Montage, Demontage oder Verdrahtung des KL6811 sämtliche physischen Stromversorgungen vom K-Bus, den Power-Kontakten und den angrenzenden Feldklemmen. Eine unzureichende Trennung der Stromversorgung kann zu transienten Lichtbögen führen, die die interne optische Isolationsschaltung des Terminals dauerhaft beschädigen.
Montieren Sie das KL6811 auf einer geerdeten 35-mm-DIN-Schiene (EN 60715), indem Sie es neben den angrenzenden Busklemmen einrasten lassen. Stellen Sie dabei sicher, dass die seitlichen Nut-und-Feder-Verbindungen mechanisch sicher ineinandergreifen.
Verdrahten Sie die 24-V-DC-Versorgung an die Klemmenkontakte 1 (+24 V) und 5 (0 V), um die interne Modulverarbeitung und die Bus-Transceiver-Pfade mit Spannung zu versorgen.
Schließen Sie die physischen DALI-Busleitungen an die Klemmenkontakte 3 (DALI+) und 7 (DALI-) an. Überprüfen Sie die Polarität der Leitungen nochmals, auch wenn die meisten DALI-Betriebsgeräte polungsunempfindlich sind.
Führen Sie einen standardmäßigen TwinCAT-I/O-Gerätescan durch, um das Terminal zu erkennen, die 3-Byte-Prozessabbilder für Ein- und Ausgänge abzubilden und die Bibliotheksparameter für Ihre spezifischen Betriebsgeräteadressen zu konfigurieren.
