Beschreibung

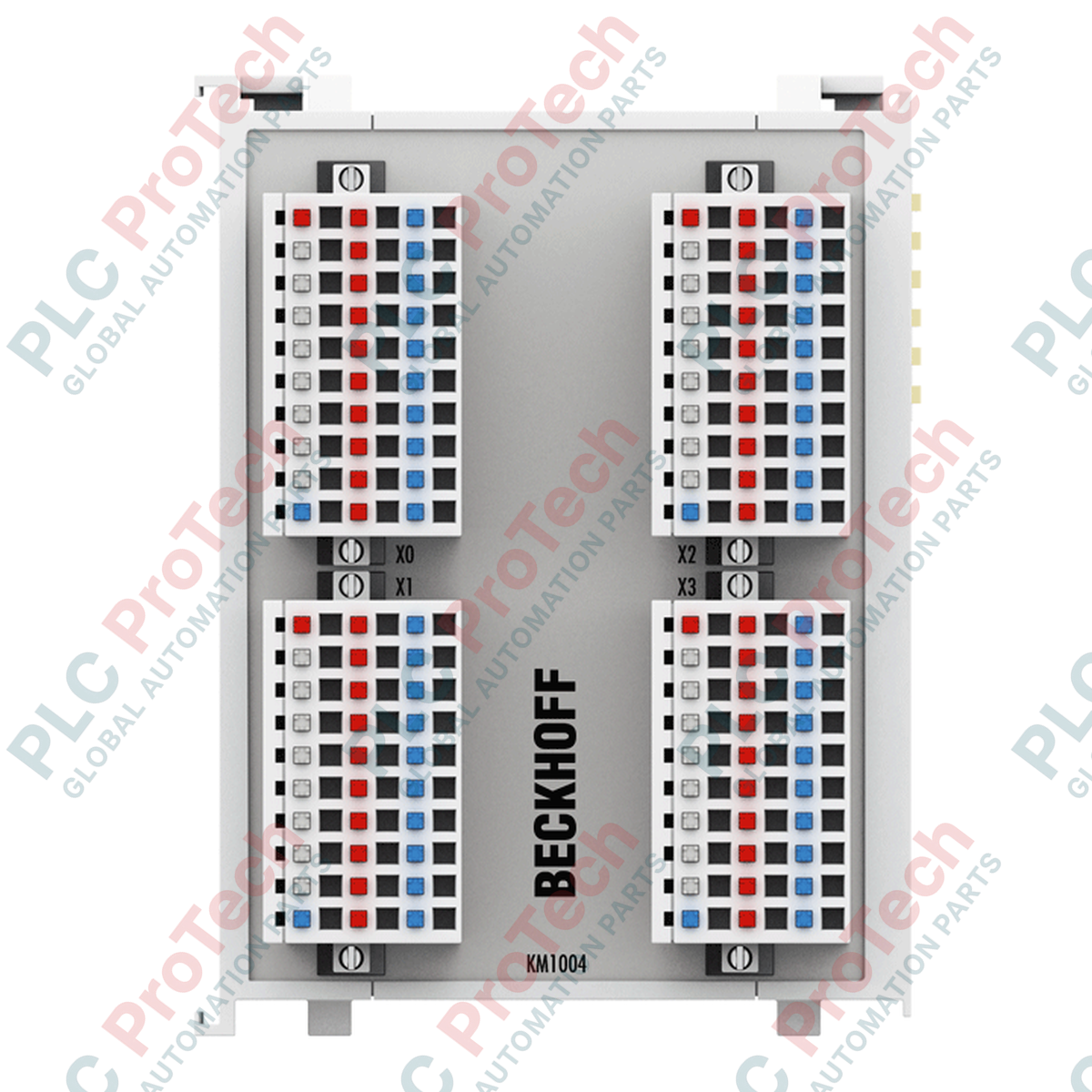

Zur Optimierung von Layouts für digitale Sensorik mit hoher Packungsdichte integriert der Beckhoff KM1004-0001 32 digitale Eingangskanäle in einer einzigen steckbaren Bus-Terminal-Schnittstelle. Dieses kompakte Modul fungiert als elektrischer Trennverstärker und leitet 24-V-DC-Feldsteuersignale von Näherungssensoren, Schaltern und Endkontakten an das zentrale K-Bus-Prozessabbild weiter. Durch die Verwendung einer 1-Draht-Anschlusstechnik mit modularem Steckdesign reduziert der Beckhoff KM1004-0001 das Volumen der Feldverdrahtung und sorgt gleichzeitig für eine übersichtliche Schaltschrankorganisation.
Hauptmerkmale
-
Digitale Sensorik mit hoher Packungsdichte: Bietet 32 digitale Eingänge, aufgeteilt in vier Gruppen mit jeweils 8 Kanälen.
-
Steckbares 1-Draht-Design: Mit einem 1-Draht-Zugfeder-Anschlussblock für eine schnelle Installation und werkzeuglose Wartung auf Feldebene.
-
Integrierte Signalfilterung: Verwendet einen standardmäßigen Hardware-Eingangsfilter von 3,0 ms, um Relaiskontaktprellen und elektromagnetische Störungen zu verhindern.
-
Vollständige elektrische Trennung: Für eine Trennung von bis zu 500 V zwischen dem internen K-Bus und dem externen Feldpotenzial ausgelegt.
-
Modulare Skalierbarkeit: Vollständig in standardmäßige Beckhoff-K-Bus-Netzwerke neben herkömmlichen 12-mm-Bus-Terminals integrierbar.
Anwendungen
- Kompakte Sensorintegration in Anlagen der Lebensmittelverarbeitung und Verpackungsmaschinen.
- I/O-Erweiterung für Materialtransport, Förderanlagen und Sortierlinien.
- Schaltschrankbaugruppen mit hoher Packungsdichte und begrenzter Einbautiefe.
Varianten der Produktausführung
| Bestellcode |
Anschlussart |
LED-Statusanzeigen |
| KM1004-0000 |
Steckbarer Anschluss (ohne Anschlussklemmen geliefert) |
Nein |
| KM1004-0001 |
1-poliger steckbarer Anschluss (im Lieferumfang enthalten) |
Nein |
| KM1004-0002 |
1-poliger steckbarer Anschluss (im Lieferumfang enthalten) |
Ja |
| KM1004-0004 |
3-poliger steckbarer Anschluss (im Lieferumfang enthalten) |
Ja |
Technische Daten
| Hersteller |
Beckhoff |
| Artikelnummer / SKU |
KM1004-0001 |
| Anzahl der Eingänge |
32 (4 x 8 Kanäle) |
| Nennspannung |
24 V DC (-15 % / +20 %) |
| „0“-Signalspannung |
-3 V bis +5 V |
| „1“-Signalspannung |
15 V bis 30 V |
| Eingangsfilterzeit |
typ. 3,0 ms |
| Eingangsstrom |
typ. 5 mA |
| Stromaufnahme K-Bus |
typ. 3 mA |
| Stromaufnahme Powerkontakte |
Keine (keine Powerkontakte implementiert) |
| Elektrische Trennung |
500 V (K-Bus / Feldpotenzial) |
| Bitbreite des Prozessabbilds |
32 Eingänge |
| Anschlussquerschnitt |
0,08 bis 1,5 mm2 (starr oder flexibel) |
| Abisolierlänge |
8 mm |
| Abmessungen (B x H x T) |
75 mm x 100 mm x 55 mm |
| Betriebstemperatur |
0 bis +55 °C |
| Lagertemperatur |
-25 bis +85 °C |
| Relative Luftfeuchtigkeit |
95 % nicht kondensierend |
| Schutzart |
IP20 |
| Normenkonformität |
EN 61131-2 Typ 1, EN 60068-2-6, EN 60068-2-27 |
| Versandgewicht (berechnet) |
0,20 kg (einschließlich steckbarem Montageblock) |
Praktische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der KM1004-0001 ist funktional identisch mit dem KM1004-0000, wird werkseitig jedoch mit kompatiblen 1-adrigen ZS2001-0001-Buchsensteckern gebündelt. Für Konfigurationen, die direkt an der Klemmenfront sichtbare Diagnosen erfordern, dient der KM1004-0002 als direkte physische Alternative und bietet integrierte LEDs zur Zustandsanzeige. Die modularen Steckerplatten können ohne Änderung der physischen Systemabmessungen im laufenden Betrieb auf dieselbe Basiseinheit aufgesteckt werden.
Typische Anwendungsfehler und technische Hinweise
Beachten Sie, dass der KM1004-0001 keine integrierten Stromversorgungskontakte besitzt. Feldseitige Sensoren können positives Potenzial oder Erdschleifen nicht direkt über interne Durchgangsverbindungen der Klemme beziehen. Bei Verwendung mehradriger Feldsensoren müssen externe Potenzialverteiler (z. B. KL9100) neben dem Modul angeordnet werden, um das Bezugspotenzial bereitzustellen. Stellen Sie außerdem stets sicher, dass die K-Bus-Leistungsaufnahme bei der Konfiguration des Systemkopplers berücksichtigt wird, um Spannungsabfälle zu vermeiden.
Tipps für Inbetriebnahme und Verdrahtung
Halten Sie beim Montieren des ZS2001-0001-Steckerblocks eine exakte Abisolierlänge von 8 mm ein. Mehrdrähtige Leitungen ohne Aderendhülsen müssen präzise installiert werden, damit keine abstehenden Litzen benachbarte Anschlussstifte innerhalb der hochdichten Steckerleiste überbrücken. Um kapazitives Übersprechen in Installationen mit vielen Kanälen zu vermeiden, führen Sie die 24-V-DC-Digitalsignalleitungen logisch getrennt von 230/400-V-AC-Leistungsleitungen.
Installationsrichtlinien
KRITISCHE WARNUNG:
Trennen Sie vor der Montage, Demontage oder Verdrahtung dieses Klemmenmoduls sämtliche 24-V-DC-Feldversorgungen und primären K-Bus-Stromkreise. Arbeiten an aktiven elektrischen Systemen können hochfrequente Störspitzen auslösen, elektronische K-Bus-Schnittstellen beschädigen oder unbeabsichtigte Maschinenbewegungen verursachen.
1
Positionieren Sie das Modul KM1004-0001 auf der 35-mm-DIN-Schiene (EN 60715) und drücken Sie es kräftig nach unten, bis der integrierte Verriegelungshaken sicher am Schienenprofil einrastet.
2
Schieben Sie die Buchsensteckerleiste (ZS2001-0001) in die Führungsrillen des Gehäuses, bis sie einrastet und bündig mit der Vorderseite der Klemme abschließt.
3
Schließen Sie die 24-V-DC-Feldeingänge mit Standard-Spannklemmenwerkzeugen an. Verwenden Sie abisolierte eindrähtige oder mehrdrähtige Leiter mit einem Querschnitt von 0,08 bis 1,5 mm².
4
Schalten Sie das K-Bus-Schienensystem ein und ordnen Sie die 32 Eingangsbits in TwinCAT oder anderen kompatiblen SPS-Konfigurationsplattformen zu, um die vollständige E/A-Zuordnungslogik zu überprüfen.
