Beschreibung

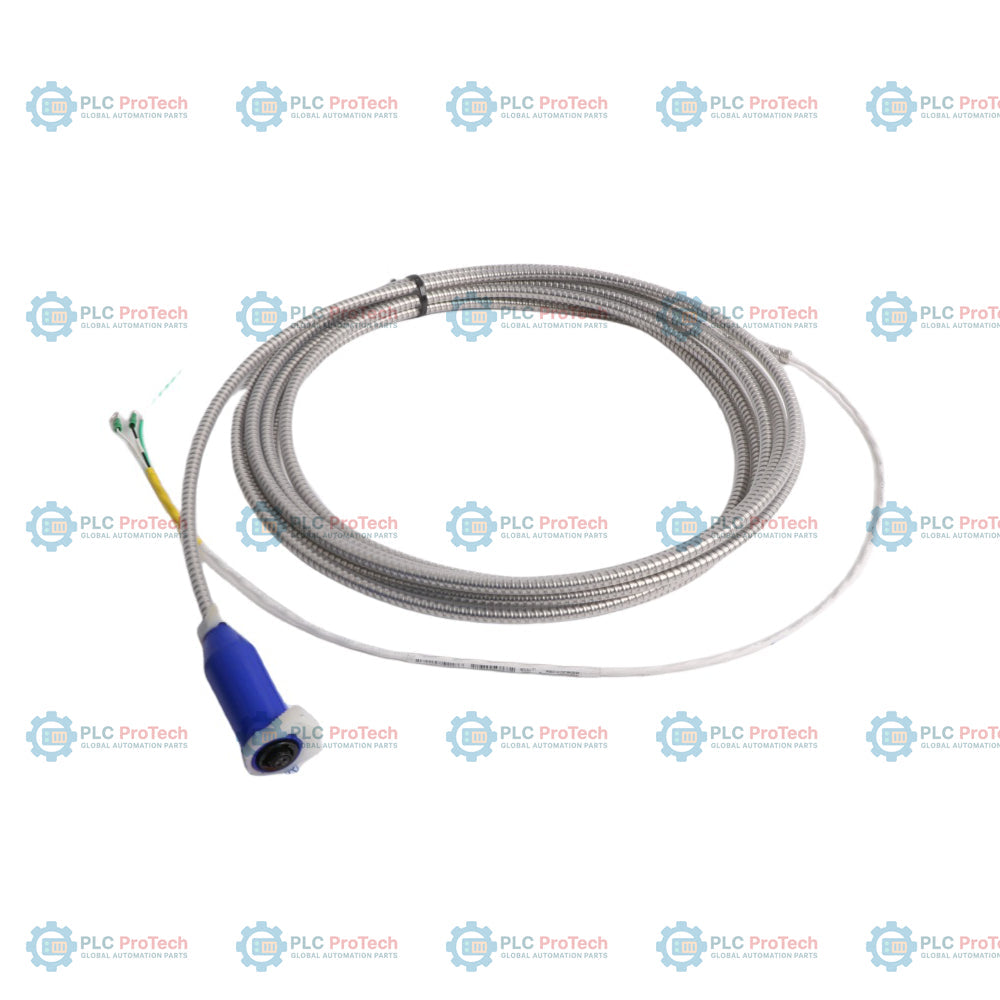

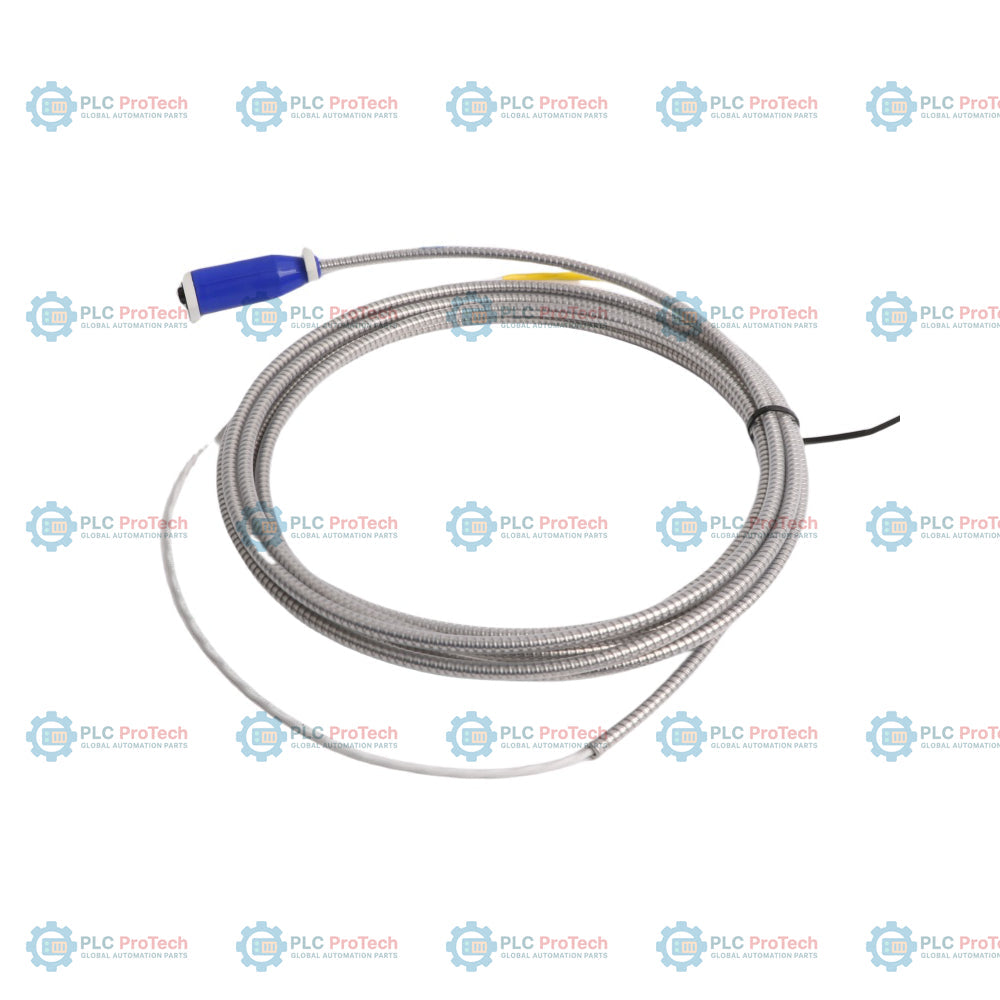

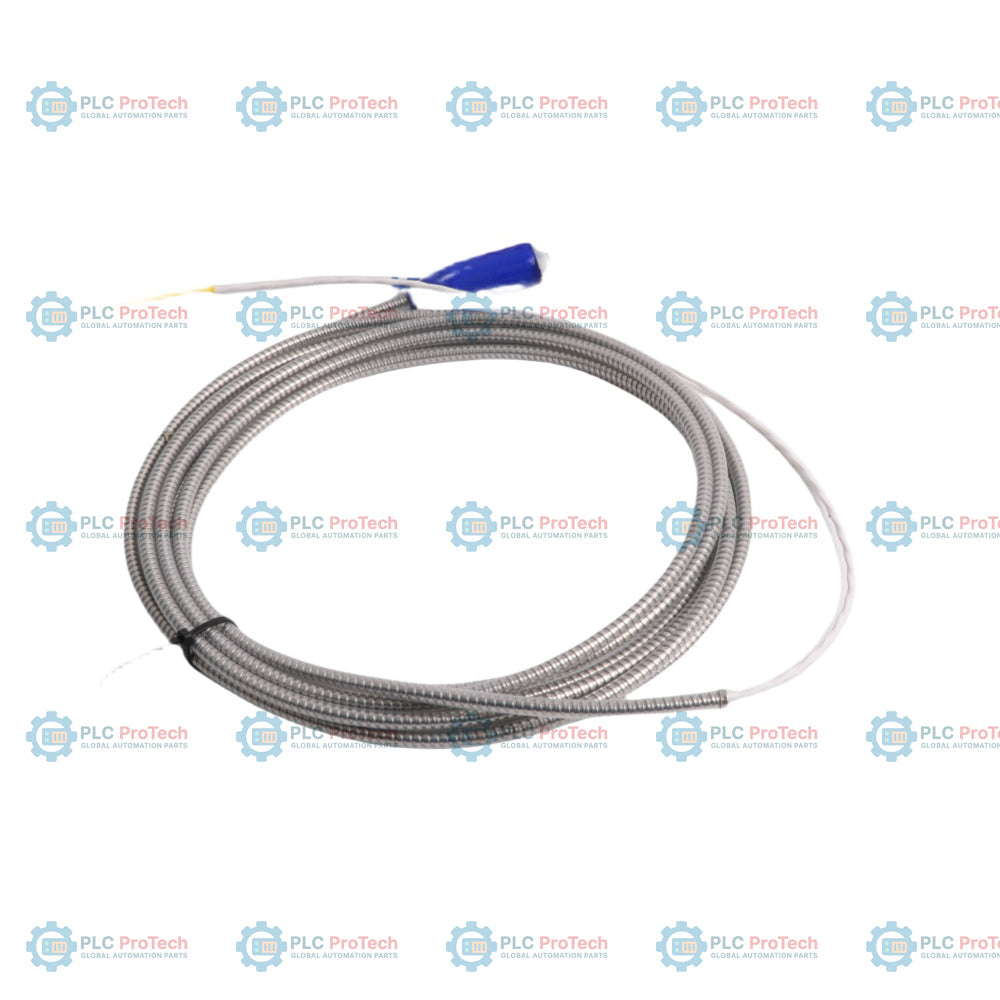

106765-07 ist eine 7,0 Meter lange Verbindungsleitung, die dafür ausgelegt ist, einen 330525 Velomitor XA Piezo-Geschwindigkeitssensor mit einem Anschlussgehäuse oder Überwachungsgerät zu verbinden. Diese Konfiguration wird durch Option 07 festgelegt und bezeichnet ein 7,0 Meter (23,0 ft) langes, armiertes Kabel mit integriertem spritzwassergeschütztem Überzug aus Fluorsilikon und Edelstahlarmierung.
Diese Baugruppe verwendet einen verdrillten, geschirmten 2-adrigen Kabelkern mit 0,382 mm² (22 AWG), der von einer schützenden Edelstahlarmierung umgeben ist. Das Sensoranschlussende verfügt über einen speziellen blauen Stiefel aus Fluorsilikon mit oberen und unteren Befestigungsschellen, die am Mil-C-26482-Steckverbinder abdichten und so die Anforderungen an den Feuchtigkeitsausschluss gemäß IP-65 und NEMA 4X erfüllen. Das Anschlussende besteht aus abisolierten freien Anschlussenden, gekennzeichnet mit A (weiß), B (schwarz) und SHLD (grün), die für einen sicheren Anschluss durch transparenten Schrumpfschlauch geschützt sind.
Merkmale
-
Kabellänge: Gesamtlänge 7,0 Meter (23,0 ft) mit einer Toleranz von plus/minus 200 mm (7,8 in).
-
Mechanische Armierung: Eine Umwicklung aus Edelstahlarmierung schützt die inneren Leiter vor rauen industriellen Umgebungen, mechanischen Stößen und Abrieb.
-
Wetterfester Anschluss: Blauer, spritzwassergeschützter Stiefelüberzug aus Fluorsilikon-Elastomer mit oberen und unteren Befestigungsschellen aus Edelstahl, der an der Sensorschnittstelle die Schutzart IP-65 und NEMA 4X gewährleistet.
-
Aderaufbau: Verdrillte, geschirmte 2-adrige Leitung mit 0,382 mm² (22 AWG), optimiert für Signalübertragung und Störfestigkeit.
-
Freie Anschlussenden: Vorabisolierte Adern mit transparentem Schrumpfschlauch, gekennzeichnet mit Weiß (A), Schwarz (B) und Grün (SHLD), für eine unkomplizierte Installation an Klemmenblöcken.
Anwendungen
Das Verbindungskabel 106765-07 wurde für den Schutz und die Überwachung rotierender Maschinen unter rauen Umgebungsbedingungen entwickelt. Zu den typischen Branchen und Anwendungen gehören:
-
Stromerzeugung: Dampfturbinen, Gasturbinen und Ventilatoren von Kühltürmen.
-
Öl und Gas / Petrochemie: Kreiselverdichter, Pumpen und Expander, die unter feuchten oder korrosiven Bedingungen betrieben werden.
-
Wasseraufbereitung: Bereiche mit hoher Feuchtigkeit, in denen eine Abdichtung gemäß NEMA 4X und IP-65 vorgeschrieben ist.
-
Schwerindustrie: Bergbau- und Zementanlagen mit Maschinen, die extremer mechanischer Abrasion ausgesetzt sind und bei denen armierte Kabel unverzichtbar sind.
Bestellinformationen
Dieses Produkt ist eine bestellbare Konfiguration des Verbindungskabels der Serie Bently Nevada 106765. Die Aufschlüsselung der Teilenummer ist unten aufgeführt:
| Option |
Code auf dieser SKU |
Beschreibung |
| Bestellbare Teilenummer |
106765-07 |
Velomitor-XA-Verbindungskabel mit Edelstahlarmierung und spritzwassergeschützter Manschette |
| Option A – Länge |
07 |
Gesamtlänge 7,0 Meter (23,0 Fuß) |
Technische Spezifikationen
| Hersteller |
Bently Nevada (Baker Hughes) |
| Teilenummer / Modell |
106765-07 |
| Kabeltyp |
2-adriges, verdrilltes, geschirmtes Verbindungskabel mit mechanischer Armierung |
| Leiterquerschnitt |
0,382 mm² (22 AWG) |
| Material der Armierung |
Edelstahlarmierung |
| Material der Manschette |
Blaues Fluorsilikon-Elastomer |
| Sensorkonnektortyp |
2-poliger Anschluss im Mil-C-26482-Stil mit witterungsbeständiger Schutzmanschette |
| Klemmenanschluss |
Freie Adern: weiß (A), schwarz (B), grün (SHLD) mit transparentem Schrumpfschlauch |
| Kabellänge |
7,0 m (23,0 ft) |
| Längentoleranz |
plus/minus 200 mm (7,8 Zoll) |
| Mindestbiegeradius |
38 mm (1,5 Zoll) |
| Umgebungsklassifizierung |
Erfüllt bei ordnungsgemäßer Installation am Sensor 330525 die Normen IP-65 und NEMA 4X |
| Betriebstemperatur |
-55 °C bis +121 °C (-67 °F bis +250 °F), entsprechend den Sensorspezifikationen |
Anschlüsse und Schnittstellen
Das Kabel 106765-07 ordnet die Pins des 2-poligen Mil-C-26482-Sensorsteckverbinders bestimmten Aderfarben am Ende des Klemmenanschlusses zu:
| Pin des Mil-C-26482-Steckverbinders |
Aderfarbe |
Signalfunktion |
| Pin A |
Weiß |
Signal / Positiv (+) |
| Pin B |
Schwarz |
Gemeinsam / Negativ (-) |
| Schirm (Gehäuse) |
Grün |
SHLD / Instrumentenerde |
Installationsrichtlinien
Stellen Sie eine korrekte Installation sicher, indem Sie die üblichen Vor-Ort-Praktiken für industrielle Schwingungssensoren befolgen:
-
Verlegung: Verlegen Sie das armorierte Kabel nach Möglichkeit durch spezielle Kabeltrassen oder Kabelkanäle, um versehentliche physische Beschädigungen oder Zugbelastungen zu verhindern.
-
Biegeradius: Halten Sie beim Verlegen und dauerhaften Befestigen den Mindestbiegeradius von 38 mm (1,5 Zoll) ein, um eine Ermüdung der internen 22-AWG-Leiter zu verhindern.
-
Erdung: Verbinden Sie die grüne SHLD-Ader am Ende des Monitors oder Klemmenblocks mit der vorgesehenen Instrumentenerde. Erden Sie den Schirm nicht an beiden Enden, um Erdschleifen zu vermeiden.
-
Witterungsschutz: Vergewissern Sie sich, dass die oberen und unteren Klemmen der blauen Fluorsilikon-Manschette vollständig sitzen und um das Sensorgehäuse und den Kabelmantel festgezogen sind, damit die Feuchtigkeitsabdichtung gemäß IP-65/NEMA 4X erhalten bleibt.
Konformität und Zertifizierungen
Dieses Kabel ist ein passives mechanisches Zubehör für den Einsatz mit zertifizierten Schwingungstransmittern und -monitoren von Bently Nevada für explosionsgefährdete Bereiche und erfüllt die folgenden Systemanforderungen:
-
Systemzulassungen: Für den Einsatz in explosionsgefährdeten Bereichen zertifiziert, wenn der Sensor 330525 Velomitor XA gemäß den Zulassungen von CSA, NRTL/C, ATEX und IECEx verwendet wird.
-
RoHS: Konform mit den EU-RoHS-Richtlinien.
