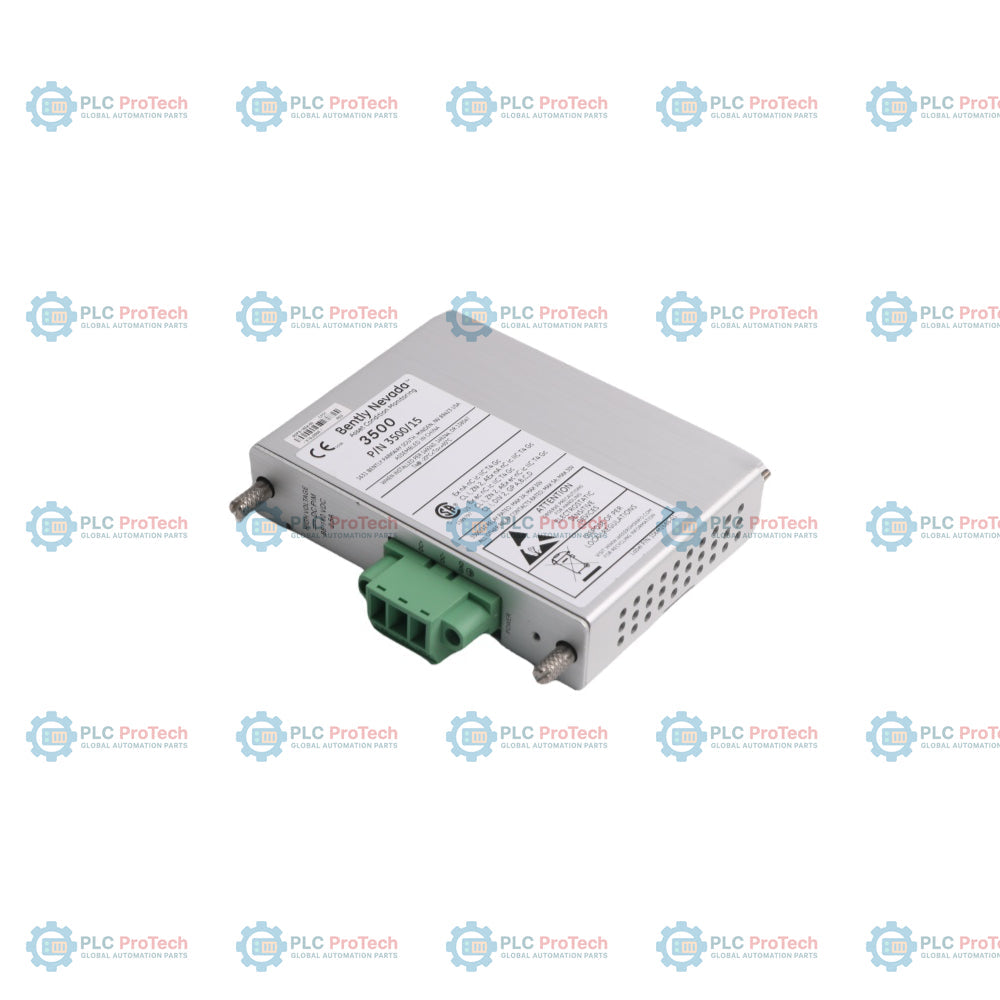

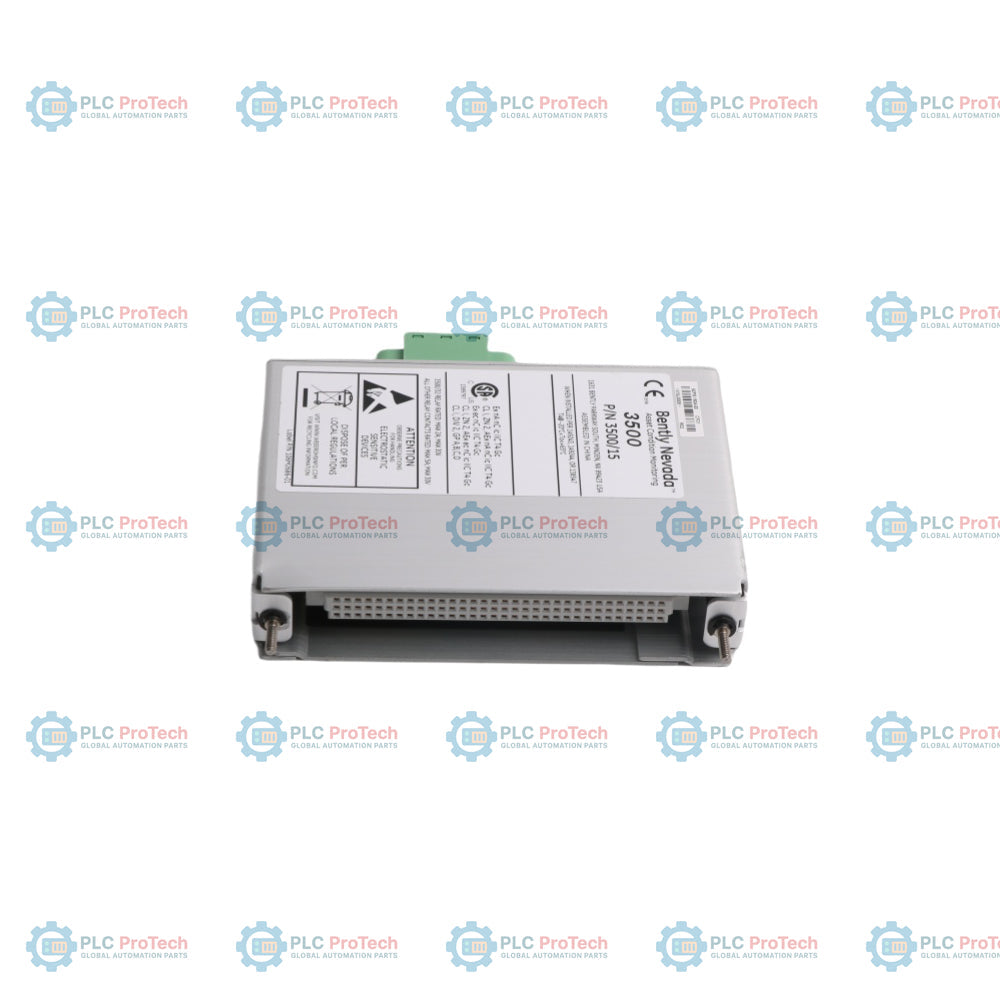

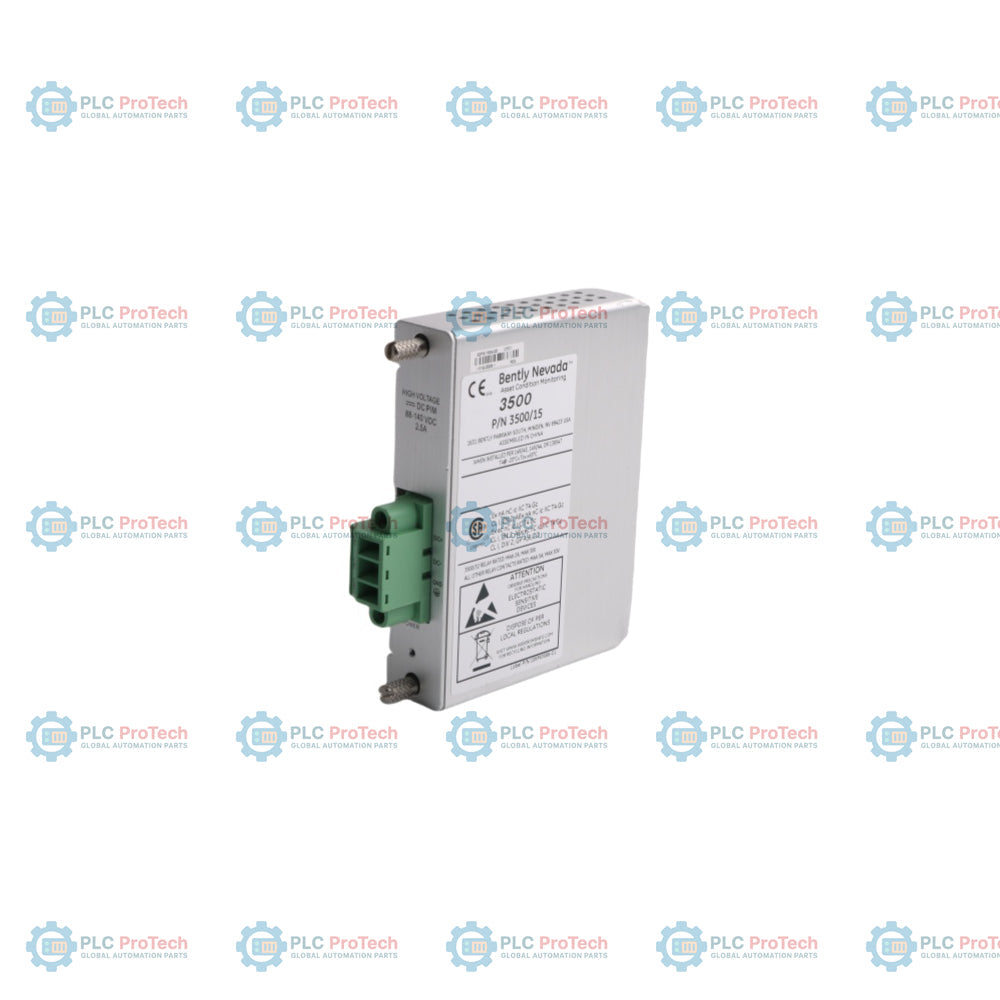

Bently Nevada 115M7750-01 3500/15 Hochspannungs-Gleichstrom-Eingangsmodul

Beschreibung

Das 115M7750-01 Hochspannungs-Gleichstrom-Eingangsmodul (PIM) ist eine rückseitig montierte Stromversorgungsschnittstellenkomponente für das Bently Nevada 3500/15 AC- und DC-Stromversorgungssystem. Es wird direkt hinter dem entsprechenden frontseitig montierten Stromversorgungsmodul installiert und stellt den primären Hochspannungs-Gleichstromanschluss sowie die Eingangskonditionierung für das Rack des Maschinenschutzsystems der 3500-Serie bereit.

Es verbindet eine externe Hochspannungs-Gleichstromquelle mit dem frontseitig montierten 114M5329-01 Hochspannungs-Gleichstromversorgungsmodul. Dadurch kann die Eingangsspannung sicher weitergeleitet und für die interne Rack-Nutzung umgewandelt werden.

Merkmale

• Akzeptiert einen Hochspannungs-Gleichstromeingangsbereich von 88 Vdc bis 140 Vdc.
• Verwendet direkt hinter der zugehörigen Stromversorgung eine rückseitige Modulbauform mit halber Bauhöhe.
• Kompatibel mit dem 3500/15 Hochspannungs-Gleichstromversorgungsmodul, Teilenummer 114M5329-01.
• Verfügt über einen integrierten Sicherungsschutz gegen Überspannungsbedingungen.
• Unterspannungsbedingungen beschädigen weder das Modul noch die Stromversorgung.
• Unterstützt den Austausch im laufenden Betrieb bei redundant ausgeführten Stromversorgungskonfigurationen, ohne den Rack-Betrieb zu unterbrechen.

Anwendungen

• Racks des Maschinenschutzsystems der 3500-Serie mit Hochspannungs-Gleichstromversorgung.
• Schwingungs- und Zustandsüberwachungssysteme für Turbomaschinen.
• Kontinuierlicher Maschinenschutz in Öl- und Gasanlagen.
• Kraftwerke.
• Installationen in der Chemie- und Prozessindustrie.

Technische Daten

Installationsrichtlinien

• Rack-Position: Installieren Sie das Modul im speziellen Steckplatz mit halber Bauhöhe an der Rückseite des Racks. Es muss direkt hinter dem zugehörigen frontseitig montierten 3500/15 Hochspannungs-Gleichstromversorgungsmodul positioniert werden.
• Redundanzkonfiguration: In einem System mit zwei Stromversorgungen kann das PIM eingesetzt oder ausgetauscht werden, ohne den Rack-Betrieb zu unterbrechen, sofern die zweite Stromversorgung betriebsbereit bleibt.
• Verdrahtung und Klemmen-Sicherheit: Stellen Sie sicher, dass der Gleichstromanschluss innerhalb des angegebenen Bereichs von 88 bis 140 Vdc bleibt. Prüfen Sie vor dem Anlegen der Eingangsspannung die korrekte Polarität.
• Schutz und Sicherungen: Ein Überspannungsereignis führt zum Öffnen der PIM-Sicherung. Ersetzen Sie sie nur durch die angegebene 129M0198-Ersatzsicherung.

Konformität und Zertifizierungen

• FCC: Teil 15, Klasse A.
• EMV-Richtlinien: Richtlinie 2014/30/EU der Europäischen Gemeinschaft; EN 61000-6-2; EN 61000-6-4.
• Elektrische Sicherheit: Richtlinie 2014/35/EU der Europäischen Gemeinschaft; EN 61010-1.
• RoHS: Richtlinie 2011/65/EU der Europäischen Gemeinschaft.
• Maritime Zulassungen: DNV-GL-Regeln für die Klassifizierung; ABS Rules for Conditions of Classification.
• Zulassungen für explosionsgefährdete Bereiche: Klasse I, Zone 2: AEx/Ex nA nC ic IIC T4 Gc; AEx/Ex ec nC ic IIC T4 Gc; Klasse I, Division 2, Gruppen A, B, C und D. T4 bei Ta = -20°C bis +65°C.
• ATEX / IECEx: II 3 G; Ex nA nC ic IIC T4 Gc; Ex ec nC ic IIC T4 Gc. T4 bei Ta = -20°C bis +65°C.
