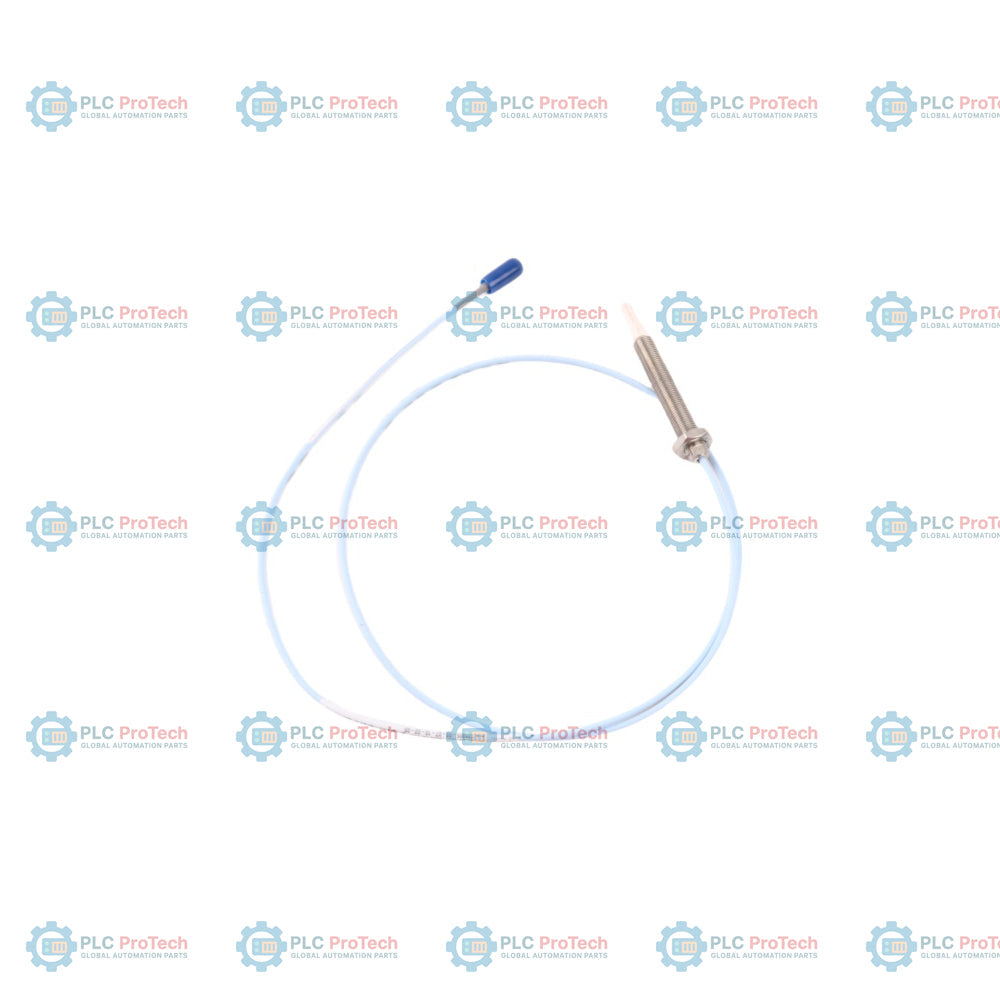

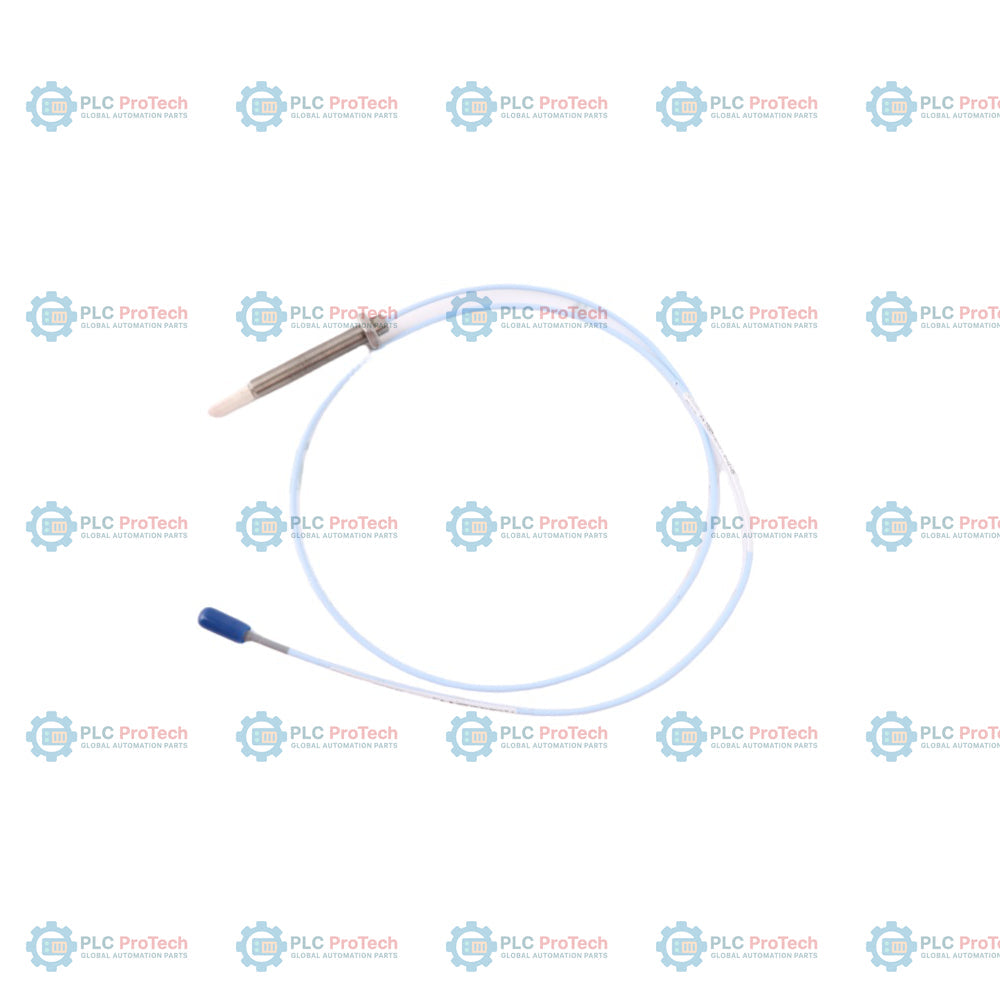

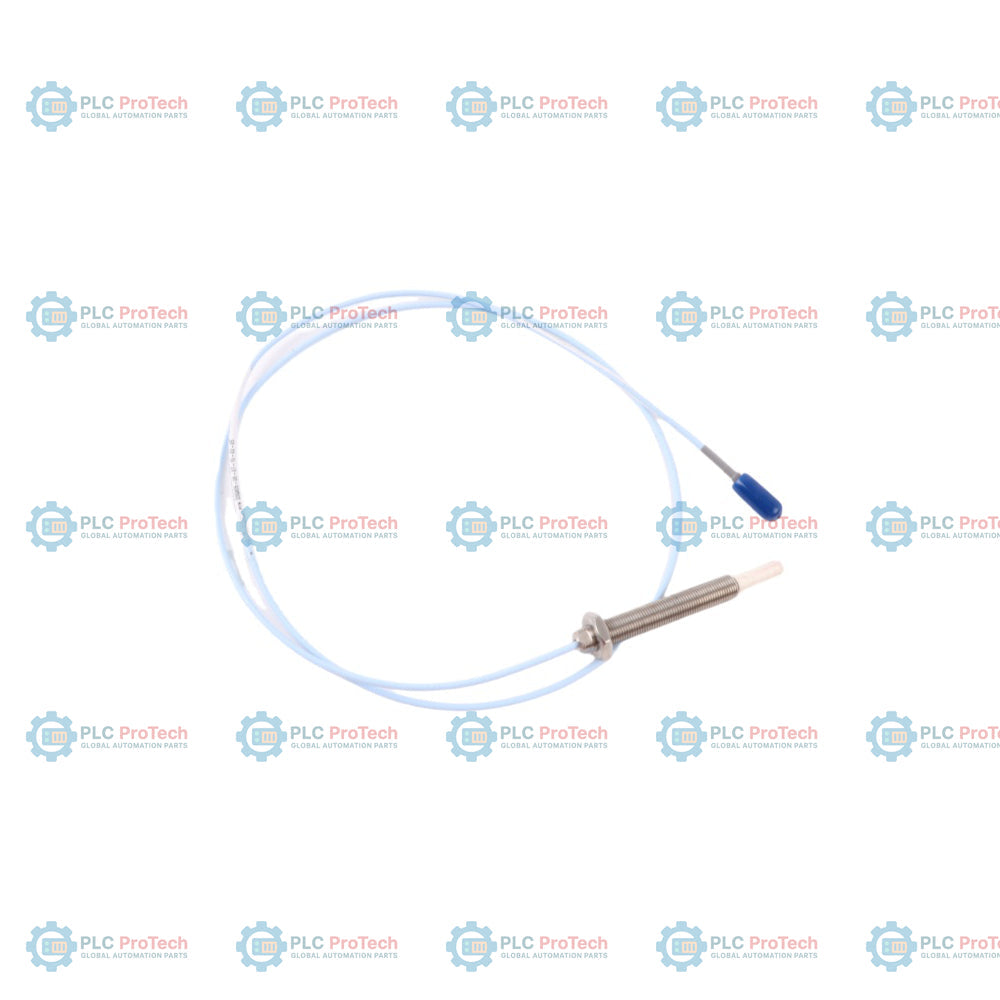

Bently Nevada 330905-00-07-10-02-05 3300 XL NSv-Näherungssonde

Beschreibung

Option 00 (0,0 Zoll gewindefreie Länge), Option 07 (0,7 Zoll Gehäuselänge) und Option 05 (CSA/ATEX/IECEx-Zulassungen) definieren diese Konfiguration der 3300 XL NSv Näherungssonde – 330905-00-07-10-02-05. Die 330905 ist eine 3300 XL NSv Näherungssonde mit einem M10x1-Gewindekörper, die für Maschinenanwendungen entwickelt wurde, bei denen Platzbeschränkungen oder kleine Zielflächen den Einsatz standardmäßiger 8-mm-Sonden verhindern. Diese Wirbelstrom-Wegmesssonde ist eine zentrale Komponente des 3300 XL NSv Aufnehmersystems und dient zur Messung der radialen Schwingung und axialen Position an schnell drehenden Maschinen. Sie liefert ein lineares Ausgangssignal, das dem Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Oberfläche entspricht, und gewährleistet dadurch genaue Messungen in Anwendungen wie Kompressoren mit kleiner Bohrung und aeroderivativen Turbinen, bei denen die Standardsondeninstallation durch Einschränkungen aufgrund von Gegenbohrungen oder seitlicher Sicht behindert wird.

Merkmale

• Gewindekörper M10x1 (Option 00, vollständig mit Gewinde).
• Gesamte Gehäuselänge 0,7 Zoll (Option 07).
• Gesamte Systemlänge 1,0 m (Option 10).
• Miniatur-Koaxialstecker ClickLoc (Option 02, Standardkabel).
• Mehrere Zulassungen für explosionsgefährdete Bereiche, einschließlich CSA, ATEX und IECEx (Option 05).
• Entwickelt für kleine Zielflächen und enge Abstände, bei denen standardmäßige 3300 XL 8-mm-Sonden nicht wirksam eingesetzt werden können.

Anwendungen

• Aeroderivative Gasturbinen.
• Prozessgas- und Kältekompressoren mit kleiner Bohrung.
• Zentrifugalluftkompressoren mit engen Installationsanforderungen.
• Messung der radialen Schwingung und der axialen (Schub-)Position an Wellen mit einem Durchmesser von weniger als 51 mm.
• Erfassung von Tachometer-, Nullgeschwindigkeits- und Keyphasor-Phasenreferenzsignalen.

Bestellinformationen

Option	Code für diese SKU	Beschreibung
Bestellbare Teilenummer	330905-00-07-10-02-05	3300 XL NSv Näherungssonde, M10x1
A – Gewindefreie Länge	00	0,0 Zoll (vollständig mit Gewinde)
B – Gehäuselänge	07	Gehäuselänge 0,7 Zoll
C – Gesamtlänge	10	Systemlänge 1,0 m
D – Stecker/Kabel	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel
E – Zulassung	05	CSA, ATEX, IECEx (mehrere Zulassungen)

Technische Daten

Parameter	Spezifikation
Hersteller	Bently Nevada
Modell	330905-00-07-10-02-05
Sondengewinde	M10x1
Gehäuselänge der Sonde	0,7 Zoll
Systemlänge	1.0 m
Steckertyp	Miniatur-Koaxialstecker ClickLoc
Spitzenmaterial	Polyphenylensulfid (PPS)
Gehäusematerial	Edelstahl AISI 304
Zulassungen	CSA, ATEX, IECEx

Installationsrichtlinien

• Stellen Sie sicher, dass die Sonde mit einem kompatiblen 3300 XL NSv Proximitor-Sensor und Verlängerungskabel verbunden ist.
• Halten Sie die korrekten Spalteinstellungen gemäß den Anforderungen der Maschinenüberwachung ein, um eine lineare Leistung sicherzustellen.
• Verwenden Sie bei der Installation der Sonde das geeignete Drehmoment, um eine Beschädigung des Gewindes zu vermeiden.
• Bei Installationen in explosionsgefährdeten Bereichen ist die Zeichnung 141092 von Bently Nevada für eigensichere Stromkreise bzw. 140979 für nicht funkenbildende Installationen einzuhalten.
• Schützen Sie alle Koaxialverbindungen mit selbstverschweißendem Silikonband oder Steckerschutz, wenn in der Umgebung ein Kontaminationsrisiko besteht.

Konformität und Zertifizierungen

• Funktionale Sicherheit: SIL 2 (HFT=0), SIL 3 (HFT=1)
• Explosionsgefährdeter Bereich: ATEX/IECEx (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc), CNRTLUS (Klasse I, Zone 0/2)
• RoHS: Richtlinie 2011/65/EU und China-RoHS (EFUP 15 Jahre)
