Beschreibung

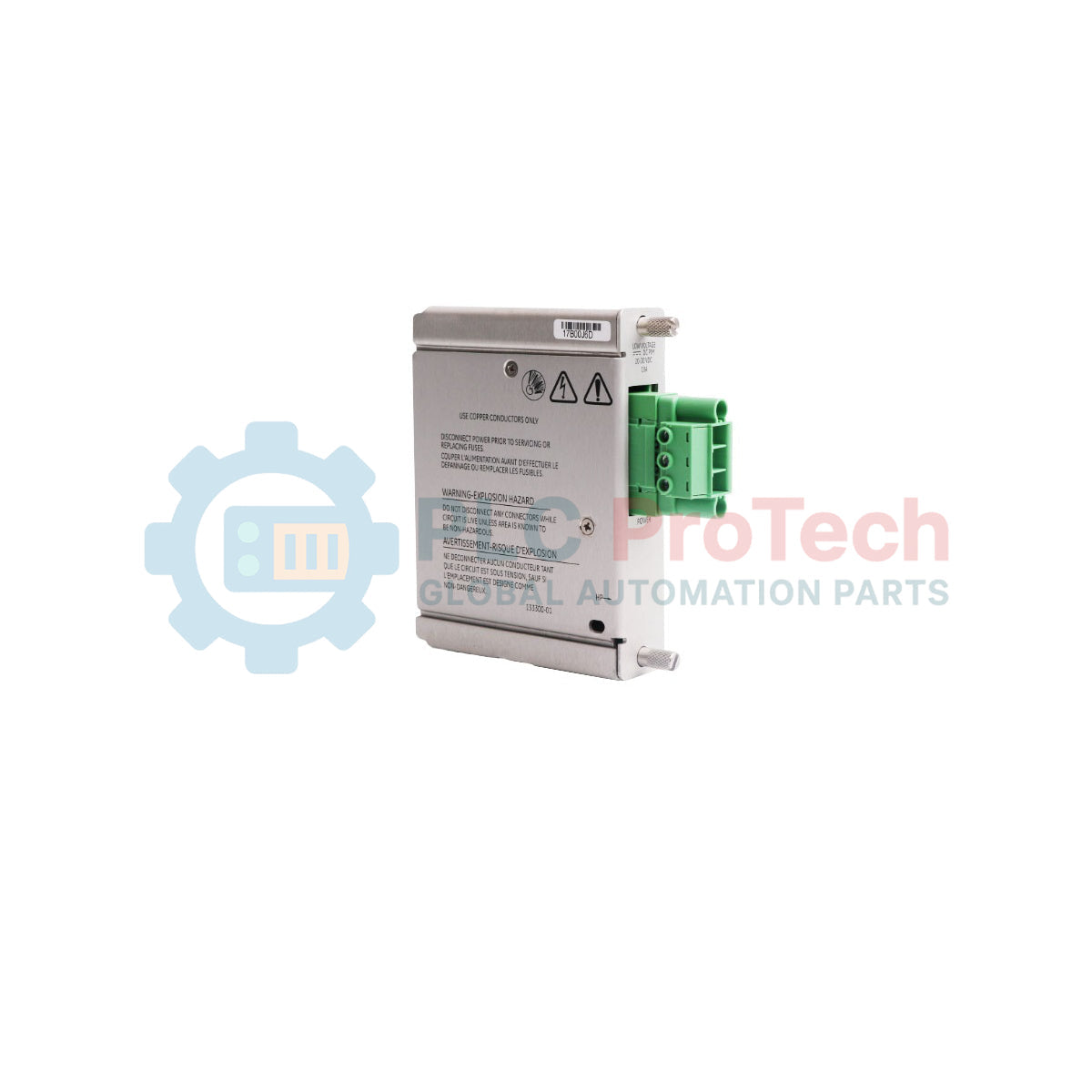

Das Bently Nevada 133300-01 wurde für die direkte Verbindung mit dem Stromversorgungssystem 3500/15 entwickelt und stellt geregelte Niederspannungs-Gleichstromeingangsfunktionen für das 3500-Maschinenschutz-Rack bereit. Dieses rückseitig montierte Modul akzeptiert 20 bis 30 VDC und konditioniert die eingehende Primärversorgung, bevor es sie an die interne Backplane weiterleitet. Es wurde für Umgebungen mit hohen Zuverlässigkeitsanforderungen entwickelt und ist entscheidend für die kontinuierliche Maschinenüberwachung sowie den Schutz kritischer rotierender Anlagen vor unerwarteten Stromunterbrechungen.
Merkmale
- Nahtlose Integration mit der 3500/15 Niederspannungs-Gleichstromversorgung.
- Unterstützt vollständig redundante Stromversorgungskonfigurationen bei Ausstattung mit einem sekundären hinteren Modul.
- Robuste Klemmenblockanschlüsse, ausgelegt für industrielle Vibrationen.
- Integrierter Überstromschutz und Filterung elektromagnetischer Störungen (EMI).
- Passivkühlung, optimiert für den kontinuierlichen Rackbetrieb.
Anwendungen
- Schwingungsüberwachungssysteme für Dampf- und Gasturbinen.
- Schutzsysteme für Wasserkraftgeneratoren.
- Sicherheitsgestelle für Kompressoren und Pumpen in petrochemischen Anlagen.
- Schwere industrielle Stromerzeugungs- und -verteilungsanlagen.
Technische Daten
| Hersteller |
Bently Nevada |
| Teilenummer |
133300-01 |
| Serie |
3500 Maschinenschutzsystem |
| Modultyp |
Niederspannungs-Gleichstromeingangsmodul (LVDCI) |
| Eingangsspannungsbereich |
20 bis 30 VDC |
| Kompatibles Frontversorgungsmodul |
3500/15 Niederspannungs-Gleichstromversorgungsmodul |
| Montageort |
Steckplatz im hinteren Gehäuse (halbe Bauhöhe) |
| Betriebstemperatur |
-30 bis +65 °C |
| Ursprungsland |
USA |
| Versandgewicht (berechnet) |
1,50 kg (3,30 lbs) |
| Abmessungen der Verpackung (berechnet) |
24,1 cm x 11,2 cm x 5,1 cm |
Anschlüsse und Schnittstellen
| Klemme des Klemmenblocks |
Funktions-/Schaltungszuordnung |
| Positiv (+) |
Primärer Eingang für +24-VDC-Versorgung |
| Negativ (-) |
DC-Rückleitung / Bezugspotenzial |
| Gehäusemasse (GND) |
System-/Erdanschluss zur Schirmkontinuität |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Das 133300-01 ist speziell für die Niederspannungs-Gleichstromvariante des Netzteils 3500/15 vorgesehen. Es ist physisch und elektrisch nicht mit den Hochspannungs-Wechselstrom-/Gleichstrommodulen (z. B. 129767-01 oder 120739-01) kompatibel. Überprüfen Sie vor dem Austausch unter Spannung oder dem Ersetzen hinterer Eingangselemente stets die Nennspannung Ihres frontseitigen 3500/15-Moduls.
Anwendungsfehler und technische Hinweise
Stellen Sie bei Aufbauten mit zweifacher Redundanz sicher, dass beide Niederspannungs-Gleichstromquellen von unabhängigen Leistungsschaltern oder Stromzuführungen gespeist werden. Wenn beide Eingänge mit demselben Einspeisestromkreis verbunden sind, wird die Systemredundanz praktisch umgangen. Führen Sie keinen unbearbeiteten, ungefilterten Gleichstrom aus dem Feld direkt zu diesen Klemmen; verwenden Sie eine externe Leitungsaufbereitung, wenn lange Kabelstrecken induktiven Schaltstörungen ausgesetzt sind.
Tipps zur Inbetriebnahme und Verdrahtung
Verwenden Sie einen Mindestleiterquerschnitt von 14 AWG (2,1 mm2), um bei Leitungslängen von mehr als 10 Metern einen übermäßigen Spannungsabfall zu verhindern. Ziehen Sie die Schrauben der Klemmenleiste exakt mit 0,56 Nm (5 in-lb) an, um auch bei kontinuierlichen hochfrequenten Maschinenvibrationen sichere Verbindungen zu gewährleisten.
Installationsrichtlinien
KRITISCHE WARNUNG
Schalten Sie alle primären Gleichstromzuführungen spannungsfrei, bevor Sie das hintere Eingangsmodul installieren, entfernen oder verdrahten. Das Warten an unter Spannung stehenden Anschlüssen kann gefährliche Lichtbogenbildung, lokale Kontaktschäden oder eine kritische Verschlechterung von Komponenten der Rückwand verursachen.
1
Stellen Sie sicher, dass der Hauptschalter des 3500-Racks auf OFF steht und der vorgeschaltete Gleichstrom-Leistungsschalter gegen Wiedereinschalten gesichert ist.
2
Richten Sie die Kartenkanten des Moduls 133300-01 an den Kartenführungen im vorgesehenen hinteren Steckplatz mit halber Bauhöhe aus.
3
Schieben Sie das Modul fest nach vorn, bis sein Steckverbinder vollständig mit den Steckverbindern der Rückwand verbunden ist.
4
Befestigen Sie die unverlierbaren Befestigungsschrauben der Frontblende und bringen Sie nach Abschluss der Feldverdrahtung die Klemmenabdeckung an.
