Beschreibung

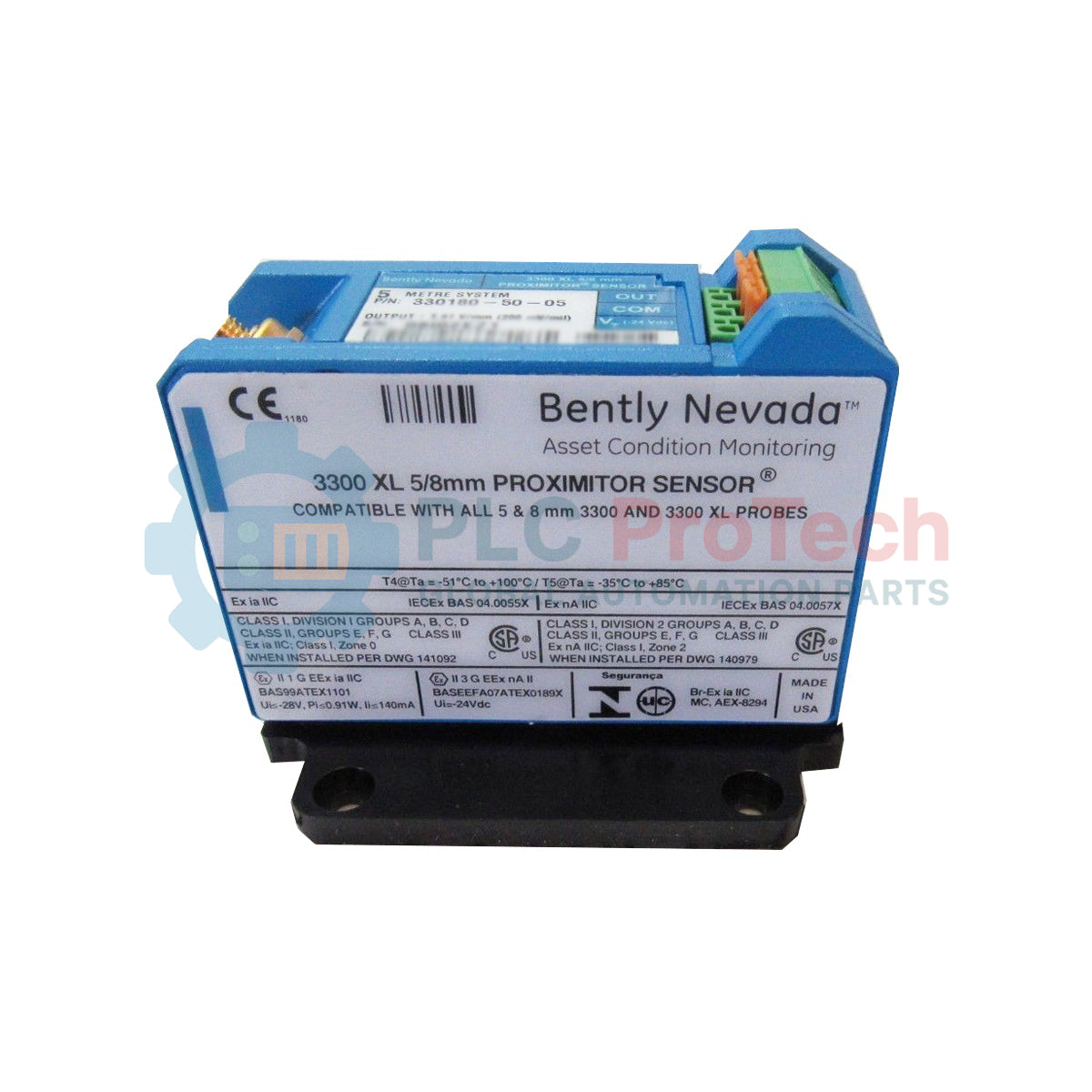

Der Bently Nevada 143416-01 wurde für hochzuverlässige Abstandsmessungen in Maschinenschutzsystemen entwickelt und verarbeitet Wirbelstromsignale einer 3300 XL-5-mm- oder 8-mm-Sonde, um präzise Schwingungs- und Positionsdaten zu liefern. Dieser hochpräzise Sensor dient als wichtiger Signalaufbereiter und erzeugt eine analoge Ausgangsspannung, die direkt proportional zum statischen oder dynamischen Abstand zwischen der Sondenspitze und der Zielwelle ist. Der Bently Nevada 143416-01 wurde speziell auf eine Systemlänge von 5,0 Metern kalibriert und gewährleistet die kontinuierliche, unterbrechungsfreie Überwachung kritischer rotierender Maschinen in anspruchsvollen Industrieumgebungen.
Merkmale
- Vollständig kompatibel mit 3300 XL 5-mm- und 8-mm-Näherungssonden und Verlängerungskabeln.
- Auf eine physische Gesamtsystemlänge von 5,0 Metern kalibriert, um eine präzise elektrische Skalierungsfaktorausgabe zu gewährleisten.
- Hohe Widerstandsfähigkeit gegen Hochfrequenzstörungen (RFI) und elektromagnetisches Rauschen.
- Liefert eine stabile, hochwertige lineare Ausgangsspannung, die proportional zu den Änderungen des physischen Zielabstands ist.
- Kompaktes, robustes Gehäuse für die Montage auf Standard-DIN-Schienen oder in Schalttafeln mit hoher Packungsdichte.
Anwendungen
- Überwachung von Radialschwingungen und axialer Position an Dampf-, Gas- und Wasserturbinen.
- Messung von Exzentrizität und Drehzahl an kritischen Maschinen zur Stromerzeugung.
- Überwachung der Wellenverschiebung in industriellen Hochgeschwindigkeitskompressoren und Turboexpandern.
- Diagnose der Rotordynamik in rauen Chemie- und Erdölverarbeitungsanlagen.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Bently Nevada (Baker Hughes) |
| Modellnummer |
143416-01 |
| Produktreihe |
3300 XL |
| Kompatible Sonden |
3300 XL 5-mm- und 8-mm-Näherungssonden |
| Kalibrierung der Systemlänge |
5,0 Meter |
| Skalenfaktor |
7,87 V/mm (200 mV/mil) nominal |
| Anforderungen an die Versorgungsspannung |
-24 Vdc (zulässiger Eingangsbereich: -18 Vdc bis -26 Vdc) |
| Stromaufnahme |
Weniger als 12 mA (Nennwert) |
| Ausgangsimpedanz |
50 Ohm |
| Betriebstemperatur |
-51 °C bis +100 °C (-60 °F bis +212 °F) |
| Lagertemperatur |
-51 °C bis +105 °C (-60 °F bis +221 °F) |
| Ursprungsland |
Vereinigte Staaten |
| Versandgewicht (berechnet) |
0,25 kg (0,55 lbs) |
| Verpackungsabmessungen (berechnet) |
12,0 cm x 10,0 cm x 6,0 cm |
Anschlüsse und Schnittstellen
| Anschluss / Stecker |
Funktion / Schaltungszuordnung |
| Koaxialanschluss PROBE |
Geeignet für den Anschluss eines Miniatur-Koaxialsteckers des 3300 XL-Verlängerungskabels. |
| VT-Anschluss |
Stromeingang (-24-Vdc-Versorgungsanschluss bezogen auf COM). |
| OUT-Anschluss |
Dynamischer analoger Spannungssignalausgang (proportional zum Abstand zum Ziel). |
| COM-Anschluss |
Gemeinsamer Bezugspunkt für Stromversorgung und Signalrückführung. |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität: Das Modell 143416-01 ist ausdrücklich auf eine Systemlänge von 5,0 Metern abgestimmt. Wenn Ihr Messkreis eine Anordnung mit 9,0-Meter-Messfühler und Verlängerungskabel verwendet, führt der Einsatz dieses Sensors zu erheblichen Abweichungen bei der Berechnung der Ausgangsspannung. Verwenden Sie stattdessen eine 9,0-Meter-Variante. Mischen Sie niemals Komponenten der Serie 3300 XL mit veralteten Sensoren der Serie 7200, da Impedanzabweichungen die Sicherheitsabschaltungen beeinträchtigen können.
Typische Anwendungsfehler und technische Hinweise: Da die Wirbelstromtechnologie auf den elektromagnetischen Eigenschaften des Zielmaterials beruht, ist bei Abweichungen von standardmäßigen Zielen aus AISI-4140-Stahl eine kundenspezifische Kalibrierung des Proximitor erforderlich, um größere Messfehler zu vermeiden. Montieren Sie das Gerät in der Nähe von Prozessströmen stets in einem wetterfesten oder explosionsgeschützten Gehäuse, um Korrosion des Gehäuses durch aggressive Gase zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung: Stellen Sie sicher, dass die Koaxialverbindung ausschließlich von Hand festgezogen wird. Zu festes Anziehen mit Werkzeug kann den internen Miniatursteckverbinder beschädigen. Um elektrische Störungen zu vermeiden, umwickeln Sie die Koaxialverbindung mit selbstverschweißendem Isolierband. So verhindern Sie versehentliche Kurzschlüsse oder Erdungen an benachbarten Kabelkanälen.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: Schalten Sie vor der physischen oder elektrischen Installation alle angeschlossenen Stromquellen, Überwachungsschränke und benachbarten Hochspannungsgeräte im Feld spannungsfrei. Prüfen Sie mit einem kalibrierten Digitalmultimeter, dass am Klemmenblock keine Spannung anliegt. Werden die Sicherheits-, Freischalt- und Kennzeichnungsverfahren für Industrieanlagen nicht befolgt, kann dies zu Auslösungen des Maschinenschutzes oder zu Schäden an der Systemhardware führen.
1
Montieren Sie das Proximitor-Gehäuse 143416-01 sicher im Gerätegehäuse. Verwenden Sie dazu eine standardmäßige 35-mm-DIN-Schiene oder die Bohrungen für die direkte Schalttafelmontage. Achten Sie auf ausreichend Freiraum für eine saubere Verlegung des Messfühlerkabels und den Anschluss der Signalleitungen.
2
Schließen Sie das Verlängerungskabel 3300 XL an den Koaxialanschluss des Proximitor an. Verlegen Sie das Feldkabel sauber und beachten Sie den Mindestbiegeradius von 25,4 mm (1,0 in), um eine Beschädigung des Koaxialkerns zu verhindern.
3
Isolieren Sie die Adern der Signalleitung ab (empfohlen: abgeschirmte, verdrillte Zweidrahtleitung mit 18 bis 22 AWG) und schließen Sie sie an die Anschlüsse VT (-24 Vdc), OUT (Ausgangssignal) und COM (Masse) an. Stellen Sie sicher, dass die Abschirmung der Feldleitung ausschließlich am Sicherheitsüberwachungssystem oder an der Barrieremasse angeschlossen ist.
4
Erregen Sie den Messkreis und messen Sie mit einem Multimeter die Spaltspannung zwischen den Anschlüssen COM und OUT. Verändern Sie dabei die Einstecktiefe des Messfühlers in der Maschinenhalterung, um zu überprüfen, ob der Sollwert innerhalb des linearen Spannungsbereichs des Sensors liegt.
