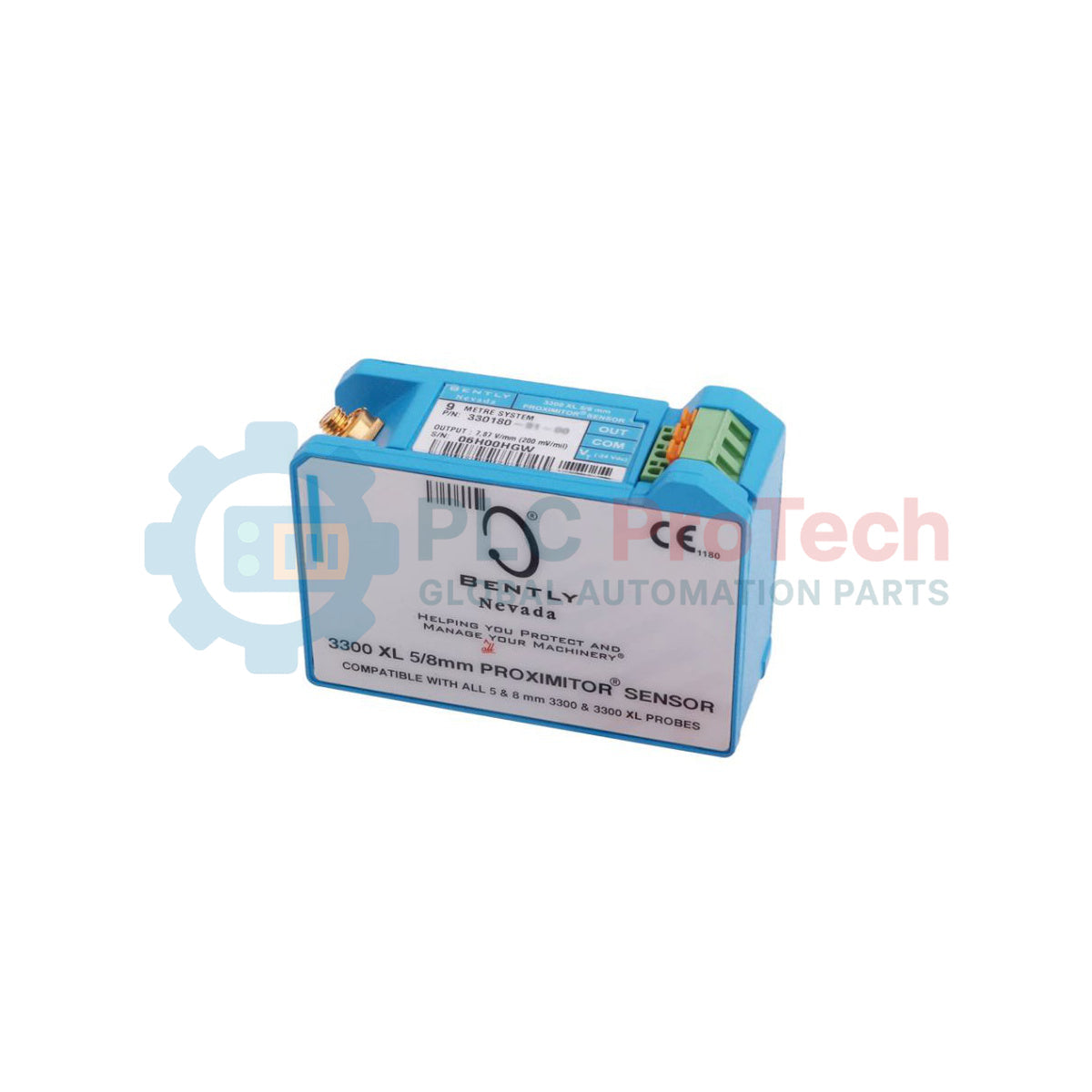

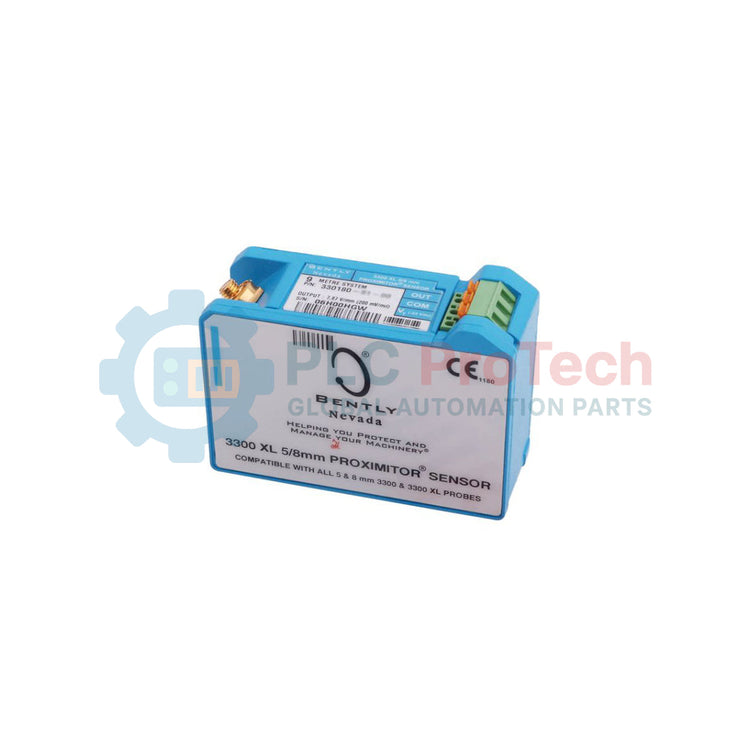

Bently Nevada 145193-07 3300 XL Proximitor-Sensor

SKU 145193-07

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Bently Nevada

  • Produkt-Nr.: 145193-07

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Proximitor-Sensoren

  • Zahlung: T/T, Western Union

  • Gewicht: 2000g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der Bently Nevada 145193-07 wurde für die kontinuierliche Überwachung des Maschinenzustands entwickelt und ist eine zentrale Komponente des 3300 XL 8-mm-Näherungsaufnehmersystems. Diese physische Sensorschnittstelle verarbeitet hochfrequente Hochfrequenzsignale (HF), die von einem Näherungssensor und einem Verlängerungskabel empfangen werden, und wandelt sie in eine hochpräzise, kontinuierliche Spannungsausgabe um. Diese Ausgabe ist direkt proportional zum statischen oder dynamischen Abstand zwischen der Spitze des Näherungssensors und dem beobachteten leitfähigen Zielmaterial.

Der Sensor ist für anspruchsvolle Industrieumgebungen optimiert und bietet eine hohe Widerstandsfähigkeit gegenüber elektromagnetischen Störungen sowie außergewöhnliche thermische Stabilität. Er liefert wichtige Rückmeldungen zur Überwachung von Parametern wie radialen Schwingungen, Axialschubposition und Drehzahl bei Dampfturbinen, Gasturbinen, Kreiselkompressoren und Industriepumpen. Das Modul ist für Systemkonfigurationen mit 9,0 Metern ausgelegt und verfügt über ein robustes Gehäuse sowie Kompatibilität mit Zertifizierungen für explosionsgefährdete Bereiche.

Merkmale

  • Wandelt kontinuierlich hochfrequente HF-Signale in eine lineare Spannungsausgabe um.
  • Bietet einen kalibrierten Skalierungsfaktor von 7,87 V/mm (200 mV/mil) für eine präzise Signalumwandlung.
  • Das robuste Gehäuse bietet eine hohe Störfestigkeit gegenüber elektromagnetischen Störungen (EMI) und Hochfrequenzstörungen (RFI).
  • Integrierte koaxiale Anschlussschnittstelle mit vergoldeten Kontakten zur Sicherstellung der Signalintegrität.
  • Für die direkte Integration in Bently Nevada 3500- und 3300-Überwachungsracks ausgelegt.
  • Enthält eine Isolierplatte, um elektrische Erdungsschleifen an der Montagestelle zu verhindern.

Anwendungen

  • Messung radialer Wellenschwingungen an Hochgeschwindigkeitsturbinen und Kompressoren.
  • Überwachung der Axialschubposition in Anlagen zur Stromerzeugung sowie in der Öl- und Gasverarbeitung.
  • Drehzahl- und Phasenreferenzmessungen mit Keyphasor-Sensoraufbauten.
  • Allgemeine Überwachung der Gehäuseausdehnung und Exzentrizität von Industriemaschinen.

Technische Daten

Hersteller Bently Nevada
Teilenummer / Modell 145193-07
Serie 3300 XL 8-mm-Näherungsaufnehmersystem
Systemlänge 9.0 Meter
Linearer Bereich 2.0 mm (80 mils)
Skalenfaktor 7.87 V/mm (200 mV/mil)
Eingangsspannung (Versorgungsanforderungen) -18 Vdc bis -24 Vdc
Ausgangsbereich -2 Vdc bis -18 Vdc (nominal)
Betriebstemperatur -51 degC bis +100 degC (-60 degF bis +212 degF)
Lagertemperatur -51 degC bis +105 degC (-60 degF bis +221 degF)
Feuchtigkeitsbeständigkeit 100 % kondensierend, nicht eintauchbar (mit abgedichteten Steckverbindern)
Ursprungsland Vereinigte Staaten
Gewicht 2.0 kg (nominales Verpackungsgewicht)

Anschlüsse und Schnittstellen

Anschluss Funktionsbezeichnung Beschreibung
VT-Anschluss (-) Stromversorgung (VT) Empfängt eine nominale Erregungsversorgung von -24 Vdc vom Überwachungssystem
COM-Anschluss Gemeinsam (COM) Gemeinsamer Rückleiter / Signalmasse
OUT-Anschluss Ausgangssignal (OUT) Analoges Spannungsausgangssignal proportional zum Spaltabstand
Koaxialstecker Sensoreingang Koaxialanschluss für ein standardmäßiges 3300 XL-Verlängerungskabel

Installationsrichtlinien

  • Stellen Sie sicher, dass der Proximitor-Sensor bei Einsätzen im Freien oder in rauen chemischen Umgebungen in einem Schutzgehäuse mit Witterungsschutz montiert ist.
  • Verwenden Sie die mitgelieferte isolierende Montageplatte, um das Metallgehäuse des Sensors von der strukturellen Chassismasse zu isolieren und so Erdschleifenstörungen zu verhindern.
  • Stimmen Sie die Sensorkonfiguration (9.0 Meter) immer auf die entsprechende Gesamtlänge des Sonden- und Verlängerungskabelsystems ab, um eine korrekte Signalkalibrierung zu gewährleisten.
  • Beachten Sie beim Verlegen der Koaxialsonde und der Verlängerungskabel die Mindestbiegeradien, um eine Signalverschlechterung zu vermeiden.

Konformität und Zertifizierungen

  • CE-konform
  • ATEX-/IECEx-Zertifizierung für Installationen in explosionsgefährdeten Bereichen (Ex ia / Ex nA)
  • CSA-/FM-Zulassung für Bereiche der Klassen I, Division 1 und 2

FAQ

Wie lautet der kalibrierte Skalierungsfaktor des Bently Nevada 145193-07?

Der Sensor bietet einen standardmäßig kalibrierten Skalierungsfaktor von 7.87 V/mm (200 mV/mil), wenn er mit einer passenden 3300 XL 8-mm-Näherungssonde und einem Ziel verwendet wird.

Für welche Gesamtsystemlänge ist der Näherungssensor 145193-07 konfiguriert?

Das Modell 145193-07 ist speziell für eine Systemlänge von 9,0 Metern konfiguriert.

Kann dieser Sensor direkt auf einer DIN-Schiene montiert werden?

Ja, abhängig von der konfigurierten Montageoption unterstützt die 3300 XL Proximitor-Serie die Montage auf einer standardmäßigen 35-mm-DIN-Schiene oder die Plattenmontage.

Welche Versorgungsspannung benötigt der Bently Nevada 145193-07?

Er benötigt eine stabile Gleichspannung zwischen -18 Vdc und -24 Vdc.
