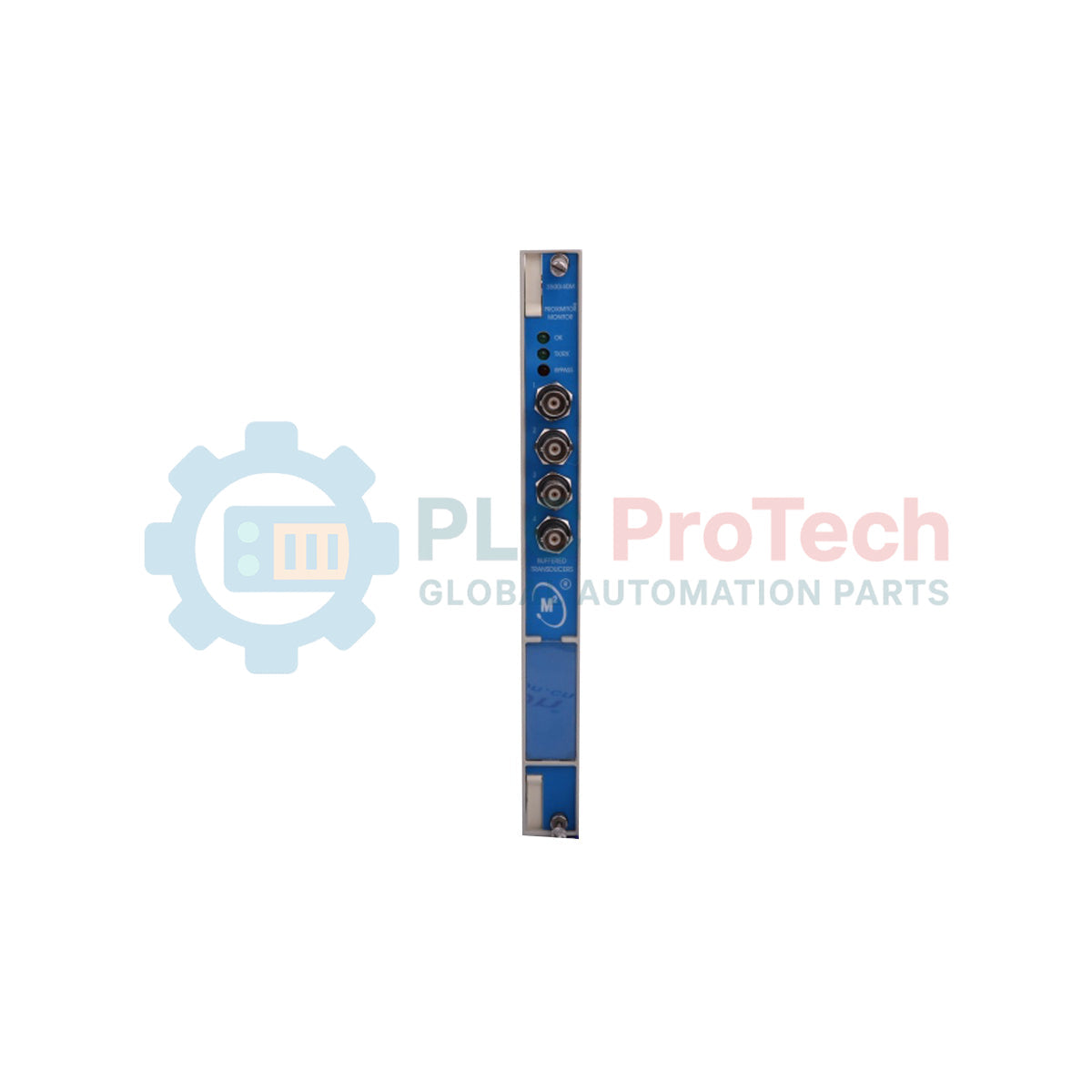

Bently Nevada 176449-05 3500/64M Dynamikdrucküberwachungsmodul

SKU 176449-05

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 176449-05
Herkunftsland:Vereinigte Staaten
Produkttyp: Überwachungsgeräte für Maschinenschutzsysteme
Zahlung: T/T, Western Union
Gewicht: 320g
Abmessungen: 244 mm x 112 mm x 25 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Bently Nevada 176449-05 wurde für die direkte Anbindung an Sensoren für dynamischen Druck in Umgebungen mit starken Vibrationen entwickelt und dient als Kernmodul innerhalb des Maschinenschutzsystems 3500/64M. Dieses Modul verarbeitet Signale von Druckmessaufnehmern, um Verbrennungsinstabilitäten, Pulsationen und andere kritische Druckschwankungen in schweren rotierenden Maschinen zu überwachen. Es wurde für die kontinuierliche Überwachung entwickelt und verhindert katastrophale Schäden an stark beanspruchten Anlagen wie Gasturbinen und Zentrifugalkompressoren, indem es sich nahtlos in standardmäßige Rack-Backplanes integrieren lässt.

Merkmale

Überwachung von vier Kanälen: Unterstützt die gleichzeitige Erfassung und Verarbeitung über vier unabhängige Kanäle für dynamischen Druck.
Hochgeschwindigkeits-Signalverarbeitung: Ermittelt präzise Spitze-Spitze-Pulsationswerte und Bandpassmessungen des dynamischen Drucks.
Flexible Konfiguration: Schnittstellen zu verschiedenen Messaufnehmertypen, einschließlich ladungsverstärkter Sensoren für dynamischen Druck.
Alarme und Abschaltungen: Konfigurierbare Warn- und Gefahrenstufen betätigen Systemrelais, wenn die Grenzwerte des dynamischen Drucks überschritten werden.
Selbstdiagnose: Die kontinuierliche OK-Überwachung ermöglicht die Erkennung von Fehlern am physikalischen Messaufnehmer und in der internen Schaltung.

Anwendungen

Überwachung von Verbrennungsinstabilitäten in industriellen Gasturbinen.
Pulsationsanalyse in großvolumigen Kolben- und Zentrifugalkompressoren.
Erfassung hydrodynamischer Druckschwankungen in Industriepumpen und Wasserturbinen.
Überwachung akustischer Resonanzen in Hochdruckdampfleitungen.

Tabelle der technischen Daten

Parameter	Spezifikation
Hersteller	Bently Nevada
Teilenummer	176449-05
Systemserie	Maschinenschutzsystem 3500
Monitortyp	Dynamischer Druckmonitor 3500/64M
Eingangsimpedanz	Größer als 100 kOhm
Leistungsaufnahme	7,7 Watt (typischer Nennwert)
Betriebstemperatur	-30 °C bis +65 °C
Lagertemperatur	-40 °C bis +85 °C
Relative Luftfeuchtigkeit	95 % nicht kondensierend
Herkunftsland	Vereinigte Staaten
Versandgewicht (berechnet)	1,38 kg
Abmessungen des Pakets (berechnet)	244 mm x 112 mm x 25 mm

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Das dynamische Drucküberwachungsmodul 176449-05 erfordert ein entsprechendes 3500/64M-I/O-Modul, das auf der Rack-Backplane direkt dahinter installiert ist. Stellen Sie vor der Installation dieser Baugruppe sicher, dass Ihre Rack-Backplane-Konfiguration für interne oder externe Anschlüsse ausgelegt ist. Prüfen Sie stets, ob die Konfigurationssoftware mit dem Hardware-Revisionsstand des Moduls übereinstimmt, um Fehler bei der Steckplatzkonfiguration zu vermeiden.

Anwendungsfallen und technische Hinweise

Bei der Überwachung von Verbrennungsdynamiken in Gasturbinen können Temperaturdriften der Drucksensoren im Feld niederfrequente Schwankungen erzeugen. Konfigurieren Sie die internen Hochpassfilter des 3500/64M stets so, dass diese thermische Umgebungsdrift herausgefiltert wird. Andernfalls kann es während der An- und Abfahrphasen der Maschine zu falschen Alarmauslösungen kommen.

Tipps zur Inbetriebnahme und Verdrahtung

Achten Sie darauf, dass die Abschirmung des Sensorkabels bis zum Anschlusspunkt durchgängig bleibt. Stellen Sie sicher, dass die Abschirmung ausschließlich an der Systemerdung des 3500-Racks geerdet und am Sensorkopf isoliert ist. Eine beidseitige Erdung erzeugt Erdschleifen, die hochfrequentes elektrisches Rauschen einführen und die Messungen des dynamischen Drucks verfälschen.

Installationsrichtlinien

KRITISCHE WARNUNG: Schalten Sie das Host-Rack vollständig spannungsfrei und vergewissern Sie sich, dass alle Feldsignale sicher isoliert sind, bevor Sie Module einsetzen oder entfernen. Hot-Swapping ohne nachgewiesenen Schutz vor elektrostatischer Entladung (ESD) oder ohne ordnungsgemäße Erdungsmaßnahmen am Rack kann die hochempfindlichen analogen Frontend-Verarbeitungskomponenten beschädigen.

1

Überprüfen Sie, ob die vorgesehenen Kodierstifte des Rack-Steckplatzes dem Layout des dynamischen Drucküberwachungsmoduls 3500/64M entsprechen.

2

Schieben Sie das Modul vorsichtig entlang der Kartenführungen des Chassis, bis es fest in die Steckverbinder der Rack-Backplane einrastet.

3

Ziehen Sie die oberen und unteren unverlierbaren Befestigungsschrauben an der Frontplatte fest, um das Modul mechanisch am Rack-Gehäuse zu sichern.

4

Verwenden Sie die 3500-Systemkonfigurationssoftware, um geeignete Skalierungsfaktoren für die Messaufnehmer, Grenzfrequenzen des Bandpasses und Alarmschwellen festzulegen.

FAQ

Welche Funktion erfüllt das Modul 176449-05 innerhalb eines 3500-Racks?

Das Modul ist mit Druckaufnehmern verbunden, um dynamische Drucksignale kontinuierlich zu überwachen und zu verarbeiten. Dabei erkennt es insbesondere Verbrennungsinstabilitäten und akustische Pulsationen in Turbinen und Kompressoren unter hoher Belastung.

Welche dynamischen Drucksensoren sind mit diesem Modul kompatibel?

Es ist für die Verbindung mit dynamischen Druckaufnehmern und piezoelektrischen Sensoren ausgelegt, einschließlich solcher, die externe Ladungsverstärker benötigen, um Druckschwankungen in standardisierte Spannungssignale umzuwandeln.

Wie sollten die Kabel für das 176449-05 verlegt werden, um Störungen zu minimieren?

Verwenden Sie hochwertige, verdrillte, abgeschirmte Aderpaare. Schließen Sie die Abschirmung nur an den Klemmenblöcken rackseitig an und lassen Sie sie am Sensorkopf offen, um Störungen durch Erdschleifen zu vermeiden.

Wie lassen sich Konfigurationsfehler bei der erstmaligen Einrichtung des Moduls beheben?

Stellen Sie sicher, dass die 3500-Konfigurationssoftware mit der installierten Hardwareversion und Firmwareversion des Moduls übereinstimmt. Ordnen Sie die spezifischen Empfindlichkeitswerte der Aufnehmer (z. B. Millivolt pro psi) im Konfigurationsbereich der Software korrekt zu.
