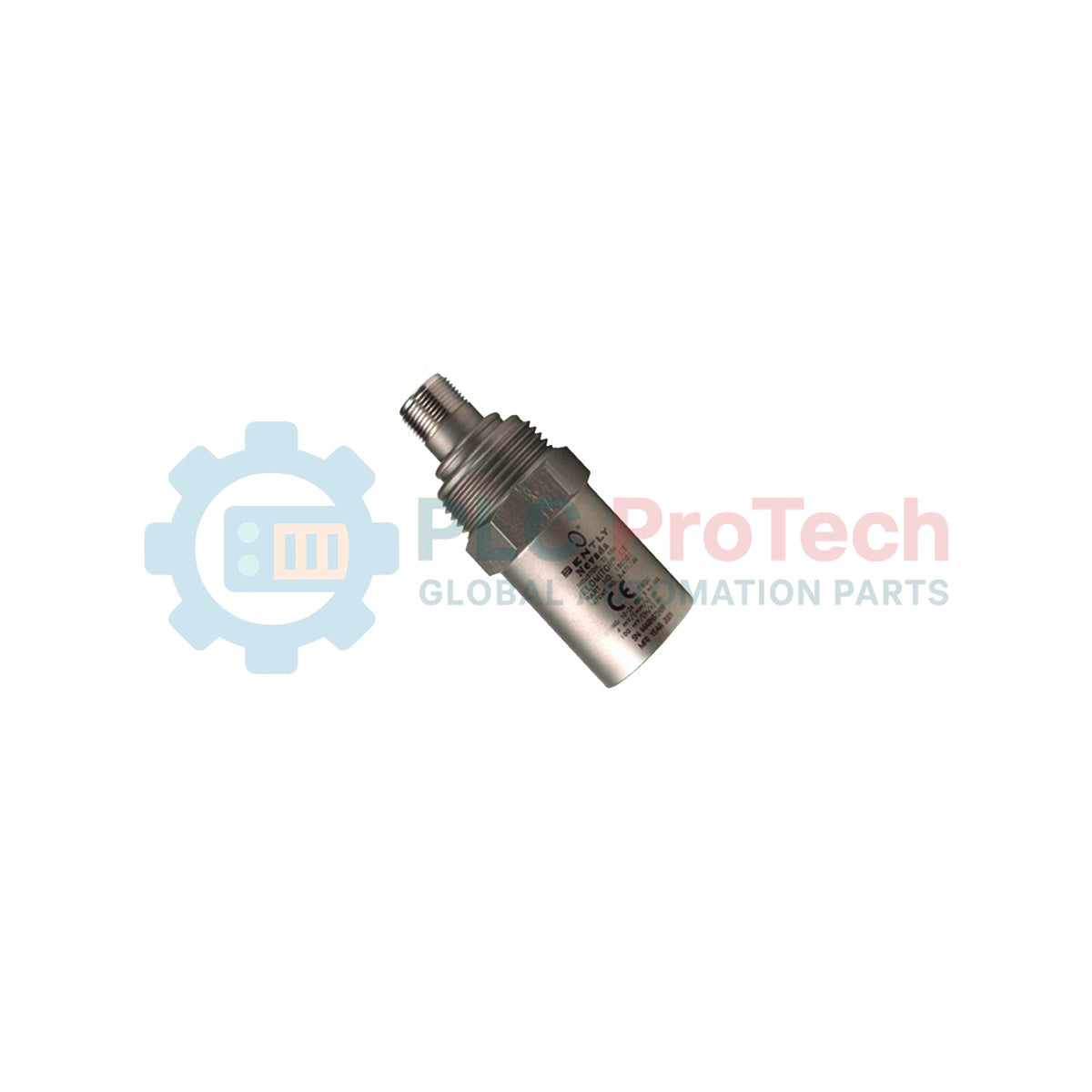

Der Bently Nevada 190501-12-99-02 Velomitor CT wurde speziell für die Überwachung niederfrequenter Schwingungen an Kühlturmventilatoren und langsam laufenden Maschinen entwickelt. Er nutzt einen internen Festkörper-Beschleunigungssensor und eine integrierte Signalverarbeitung, um direkt ein Geschwindigkeitssignal auszugeben. Dieser Spezialaufnehmer erkennt mechanische Anomalien bereits im Frühstadium in rauen Umgebungen mit hoher Luftfeuchtigkeit und ermöglicht so eine proaktive Wartung, bevor es zu Betriebsausfällen kommt.
Durch die direkte Integration des Mechanismus zur Geschwindigkeitserfassung in das robuste Gehäuse beseitigt dieses Gerät die Probleme der Signalverschlechterung, die häufig mit externen Ladungsverstärkern verbunden sind. Die Ausführung verfügt über ein integriertes 9,7-m-Kabel und eine robuste M8x1-Plattenbolzenhalterung und bietet damit eine sofort installierbare Lösung, die für nasse, anspruchsvolle Industrieanlagen optimiert ist.
| Hersteller | Bently Nevada |
| Modellreihe | 190501 Velomitor CT (Kühlturm) |
| Vollständige Teilenummer | 190501-12-99-02 |
| Montageoption (-12) | Plattenbolzen 3/8-24 auf M8x1 |
| Anschlussoption (-99) | Integriertes 9,7-m-Kabel (32 Fuß) |
| Zulassungsoption (-02) | Mehrfachzulassungen (ATEX-, IECEx- und Division-2-/Zone-2-konform) |
| Versandgewicht (berechnet) | 2,0 kg (4,4 lbs) |
| Kabelfarbe | Signalzuordnung | Beschreibung |
|---|---|---|
| Weiß | SIG / PWR (+) | Positives dynamisches Signal und Eingang für Schleifenversorgung |
| Schwarz | RET (-) | Signalrückleitung / Bezugspotenzial der gemeinsamen Masse |
| Abschirmung | Abschirmung | Abflussdraht mit dem Schirm verbunden; am Gehäusemasseanschluss des Überwachungsgeräts auflegen |
Der Velomitor CT (190501) verfügt im Vergleich zum Standard-Velomitor (330500) über ein für Maschinen mit niedrigen Drehzahlen in Kühltürmen optimiertes Filterprofil für niedrigere Frequenzen. Ersetzen Sie einen Sensor des Typs 330500 an einem Kühlturmventilator nicht durch diesen Sensor, ohne die Grenzwerte für die untere Frequenzecke in der Konfigurationssoftware des 3500-Racks neu einzustellen, da dies zu Fehlalarmen führen oder kritische niederfrequente Blattpassierenergie übersehen lassen kann.
Während das integrierte 32-Fuß-Kabel (Option -99) am Sensorkopf eine nahtlose Abdichtung gegen das Eindringen von Feuchtigkeit bietet, ist das freie Kabelende gefährdet. Führen Sie dieses Kabel stets durch einen flüssigkeitsdichten Kabelkanal bis zu einer lokalen Anschlussdose. Stellen Sie sicher, dass die lokale Anschlussdose über eine Entlüftungsöffnung mit Ablauf verfügt, damit sich kein Kondenswasser entlang des Kabelmantels bis zum Kabelende zieht und das hochohmige Signal beeinträchtigt.
Stellen Sie stets sicher, dass der Schirmabflussdraht am Ende des Messwertaufnehmers isoliert und zurückgeschnitten ist. Erden Sie den Schirm ausschließlich an der Klemmenbasis des Überwachungssystems (z. B. der 3500/42M-Überwachungseingangskarte). Eine beidseitige Erdung des Schirms erzeugt eine Erdschleife, die Netzstörungen mit 50/60 Hz in Ihr dynamisches Schwingungsdiagramm einspeist und dadurch die Analyse des Diagnosespektrums verfälscht.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 190501-12-99-02
Herkunftsland:Vereinigte Staaten
Produkttyp: Schwingungsüberwachungssensoren
Zahlung: T/T, Western Union
Gewicht: 320g
Versandhafen: Xiamen
Garantie: 12 Monate
Der Bently Nevada 190501-12-99-02 Velomitor CT wurde speziell für die Überwachung niederfrequenter Schwingungen an Kühlturmventilatoren und langsam laufenden Maschinen entwickelt. Er nutzt einen internen Festkörper-Beschleunigungssensor und eine integrierte Signalverarbeitung, um direkt ein Geschwindigkeitssignal auszugeben. Dieser Spezialaufnehmer erkennt mechanische Anomalien bereits im Frühstadium in rauen Umgebungen mit hoher Luftfeuchtigkeit und ermöglicht so eine proaktive Wartung, bevor es zu Betriebsausfällen kommt.
Durch die direkte Integration des Mechanismus zur Geschwindigkeitserfassung in das robuste Gehäuse beseitigt dieses Gerät die Probleme der Signalverschlechterung, die häufig mit externen Ladungsverstärkern verbunden sind. Die Ausführung verfügt über ein integriertes 9,7-m-Kabel und eine robuste M8x1-Plattenbolzenhalterung und bietet damit eine sofort installierbare Lösung, die für nasse, anspruchsvolle Industrieanlagen optimiert ist.
| Hersteller | Bently Nevada |
| Modellreihe | 190501 Velomitor CT (Kühlturm) |
| Vollständige Teilenummer | 190501-12-99-02 |
| Montageoption (-12) | Plattenbolzen 3/8-24 auf M8x1 |
| Anschlussoption (-99) | Integriertes 9,7-m-Kabel (32 Fuß) |
| Zulassungsoption (-02) | Mehrfachzulassungen (ATEX-, IECEx- und Division-2-/Zone-2-konform) |
| Versandgewicht (berechnet) | 2,0 kg (4,4 lbs) |
| Kabelfarbe | Signalzuordnung | Beschreibung |
|---|---|---|
| Weiß | SIG / PWR (+) | Positives dynamisches Signal und Eingang für Schleifenversorgung |
| Schwarz | RET (-) | Signalrückleitung / Bezugspotenzial der gemeinsamen Masse |
| Abschirmung | Abschirmung | Abflussdraht mit dem Schirm verbunden; am Gehäusemasseanschluss des Überwachungsgeräts auflegen |
Der Velomitor CT (190501) verfügt im Vergleich zum Standard-Velomitor (330500) über ein für Maschinen mit niedrigen Drehzahlen in Kühltürmen optimiertes Filterprofil für niedrigere Frequenzen. Ersetzen Sie einen Sensor des Typs 330500 an einem Kühlturmventilator nicht durch diesen Sensor, ohne die Grenzwerte für die untere Frequenzecke in der Konfigurationssoftware des 3500-Racks neu einzustellen, da dies zu Fehlalarmen führen oder kritische niederfrequente Blattpassierenergie übersehen lassen kann.
Während das integrierte 32-Fuß-Kabel (Option -99) am Sensorkopf eine nahtlose Abdichtung gegen das Eindringen von Feuchtigkeit bietet, ist das freie Kabelende gefährdet. Führen Sie dieses Kabel stets durch einen flüssigkeitsdichten Kabelkanal bis zu einer lokalen Anschlussdose. Stellen Sie sicher, dass die lokale Anschlussdose über eine Entlüftungsöffnung mit Ablauf verfügt, damit sich kein Kondenswasser entlang des Kabelmantels bis zum Kabelende zieht und das hochohmige Signal beeinträchtigt.
Stellen Sie stets sicher, dass der Schirmabflussdraht am Ende des Messwertaufnehmers isoliert und zurückgeschnitten ist. Erden Sie den Schirm ausschließlich an der Klemmenbasis des Überwachungssystems (z. B. der 3500/42M-Überwachungseingangskarte). Eine beidseitige Erdung des Schirms erzeugt eine Erdschleife, die Netzstörungen mit 50/60 Hz in Ihr dynamisches Schwingungsdiagramm einspeist und dadurch die Analyse des Diagnosespektrums verfälscht.
