Beschreibung

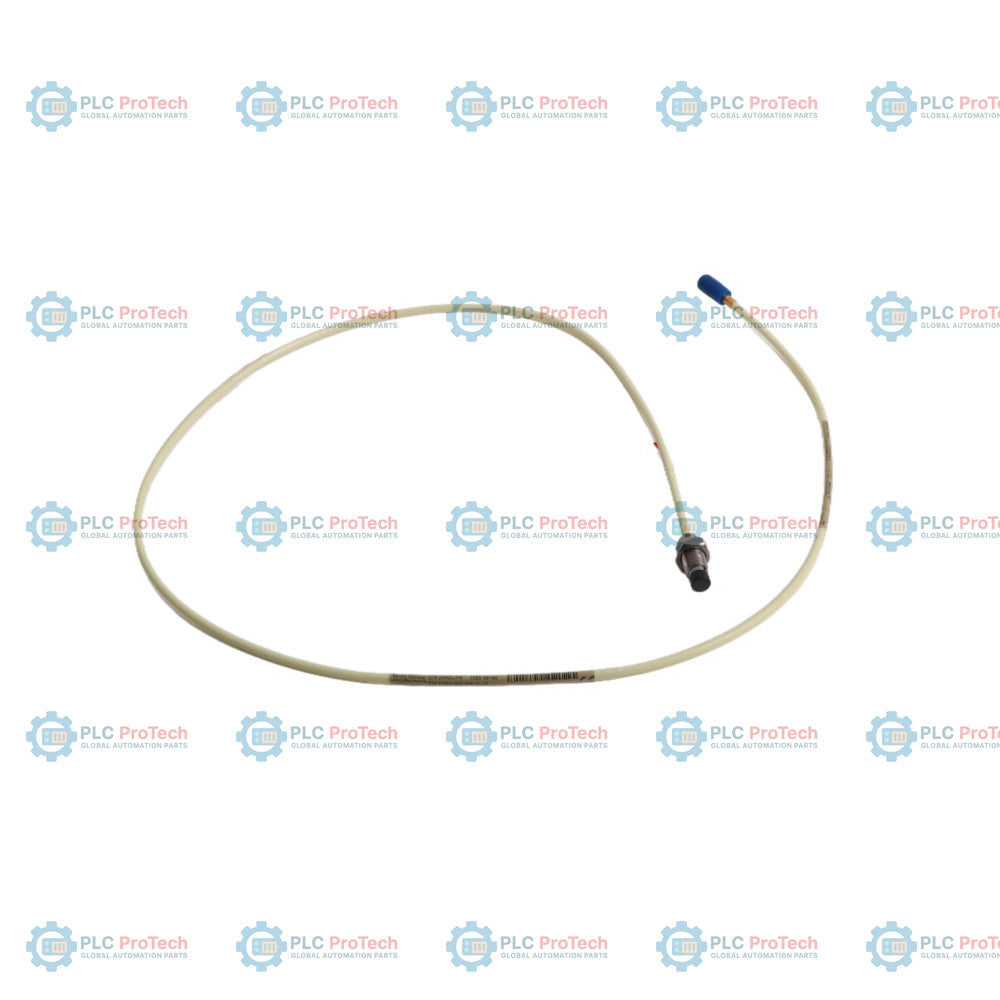

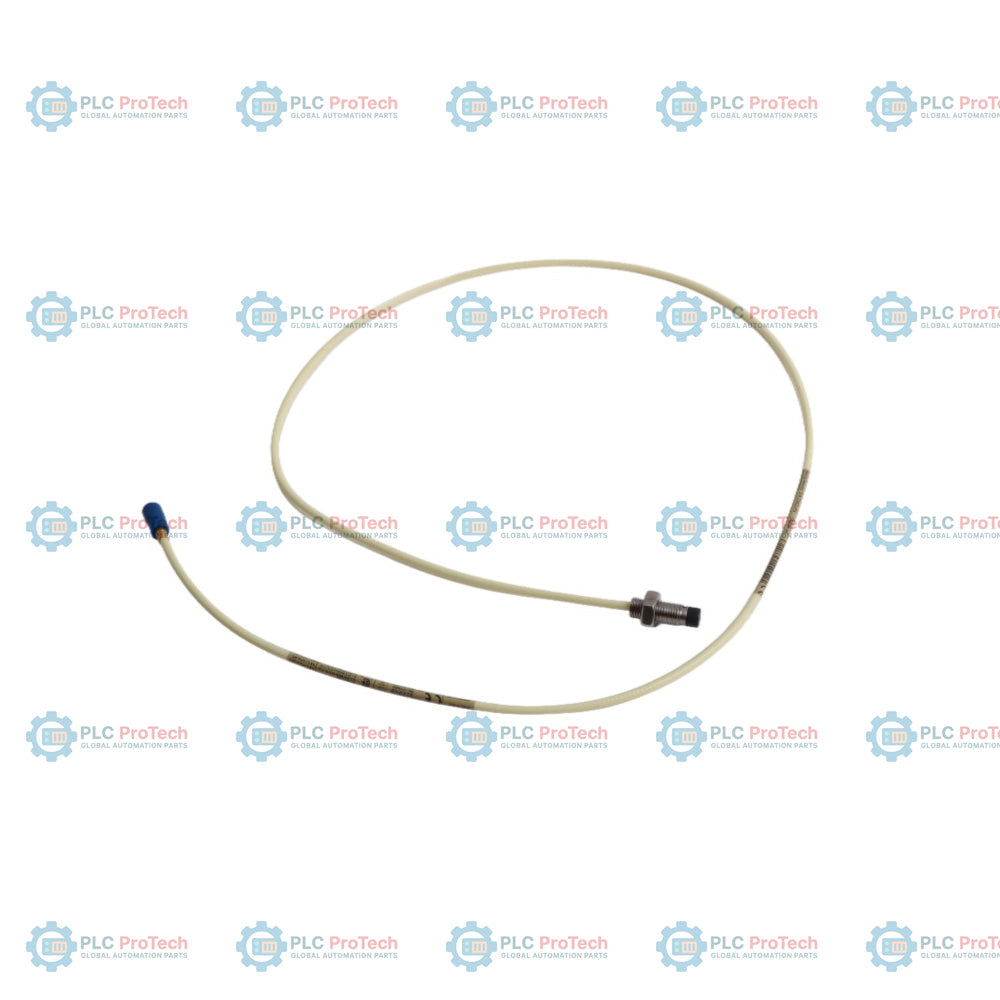

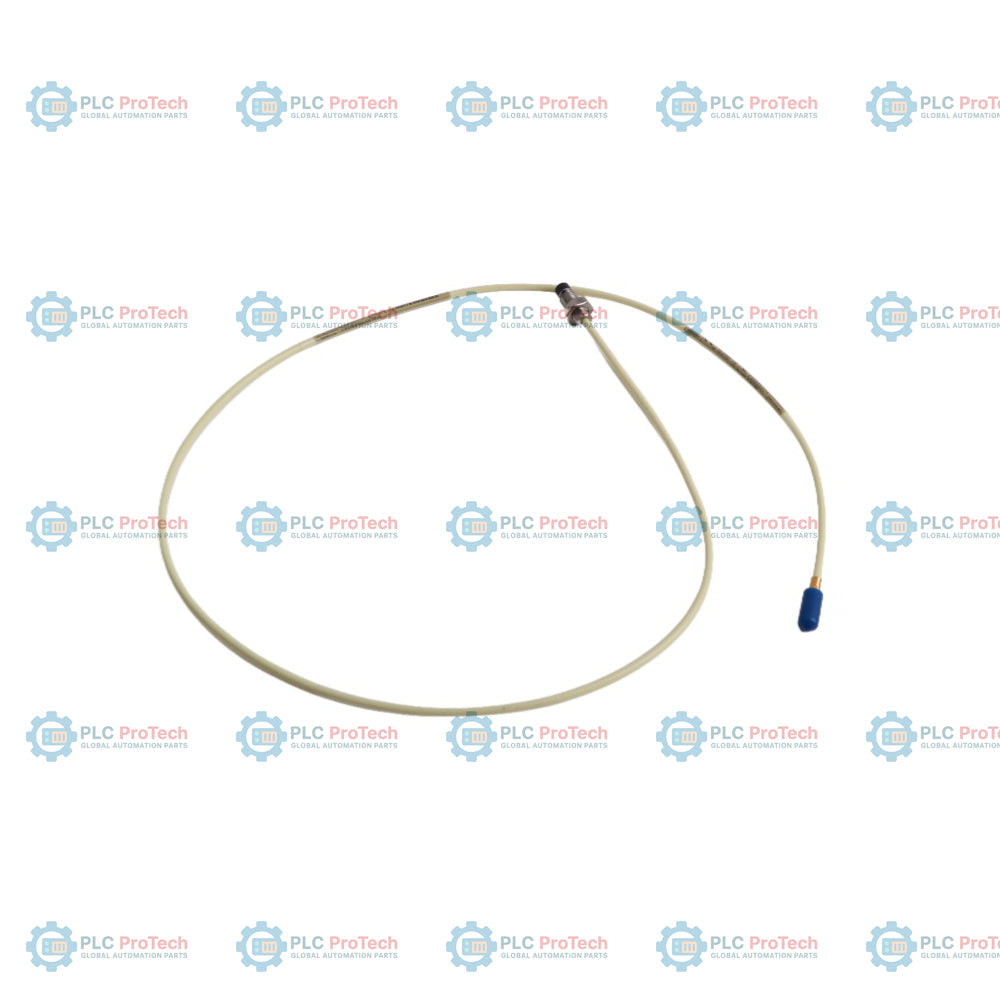

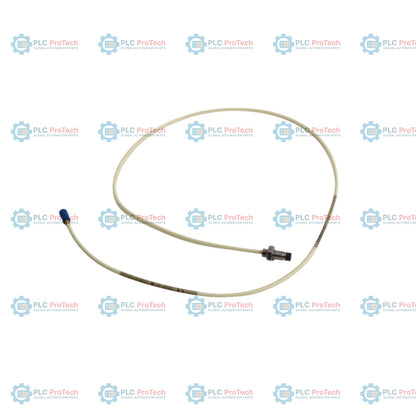

21504-000-08-10-02 ist ein 8-mm-Näherungssensor mit Standardhalterung innerhalb des Messwandlersystems der Serie Bently Nevada 7200. Diese spezifische Konfiguration verfügt über ein 3/8-24-UNF-Gewinde, eine gewindelose Länge von 0,0 Zoll (Option 000), eine Gehäuselänge von 0,8 Zoll (Option 08) und ein 1,0 Meter langes integriertes Koaxialkabel (Option 10), das mit einem koaxialen Miniaturstecker mit männlichem Anschluss (Option 02) abgeschlossen ist. Die Näherungsmesswandlersysteme der Serie 7200 ermöglichen berührungslose Abstandsmessungen von Spalt zu Spannung sowohl für statische als auch für dynamische Abstände zwischen der Sensorspitze und dem Ziel. Dieses System ist für Anwendungen an kritischen Maschinen ausgelegt, darunter die Messung von Wellenposition und Schwingungen an Dampf- und Gasturbinen, Kompressoren, Pumpen, Zentrifugen und Elektromotoren. Der Sensor arbeitet nach dem Wirbelstromprinzip: Der Proximitor-Sensor erzeugt ein Hochfrequenzsignal, das durch die Sensorspitze übertragen wird und Wirbelströme in der Zieloberfläche erzeugt. Das resultierende Signal wird für eine lineare Anzeige an Überwachungsgeräten aufbereitet und unterstützt Anforderungen wie Radialschwingungen zur Zustandsüberwachung von Lagern, axiale Schubposition und Rotorexzentrizität.

Merkmale

• Spitze mit 8 mm Durchmesser aus Polyphenylensulfid (PPS), geeignet für raue und chemisch belastete Umgebungen
• Gehäusegewinde 3/8-24 UNF-2A für die Standardmontage
• Integrierte 1,0 Meter lange Koaxialkabelleitung für die Systemanbindung
• Koaxialer Miniaturstecker mit männlichem Anschluss im Lieferumfang enthalten
• Kompatibel mit Proximitor-Sensoren der Serie 7200 sowie Überwachungssystemen 3300/9000
• Linearer Messbereich von 80 mil (2,0 mm)
• Ausgelegt für die Messung von Wellenschwingungen und axialer Position

Anwendungen

• Messung von Radialschwingungen zur Überwachung des Lagerzustands, der Unwucht des Rotors und von Fehlausrichtungen
• Messung der axialen Schubposition zur Überwachung des Lagerverschleißes
• Mittlere radiale Wellenposition zur Analyse der Rotorstabilität
• Darstellung von Schwingungsamplitude und Phasenwinkel für Diagnoseformate (Polar- und Bode-Diagramme)
• Messung der Exzentrizität zur Überwachung der Rotorkrümmung

Bestellinformationen

Option	Code für diese SKU	Beschreibung
Bestellbare Teilenummer	21504-000-08-10-02	8-mm-Sensor mit Standardhalterung
A – Gewindelose Länge	000	0,0 Zoll
B – Gehäuselänge	08	0,8 Zoll
C – Gesamtkabellänge	10	1,0 Meter
D – Stecker	02	Mit koaxialem Miniaturstecker mit männlichem Anschluss

Technische Daten

Hersteller	Bently Nevada
Teilenummer	21504-000-08-10-02
Serie	7200
Sensordurchmesser	8 mm
Gehäusegewinde	3/8-24 UNF-2A
Kalibrierter Bereich	80 mil (2,0 mm)
Skalenfaktor	200 mV/mil (7,87 V/mm)
Frequenzgang	0 Hz bis 10 kHz
Betriebstemperatur	-30 degC bis +177 degC (-30 degF bis +350 degF)
Systemgewicht	0,59 kg (1,3 lbs)

Installationsrichtlinien

Stellen Sie sicher, dass der Sensor mit einem geeigneten Abstand zur Zieloberfläche installiert wird, um den linearen Messbereich aufrechtzuerhalten. Der Sensor sollte mit der mitgelieferten Kontermutter befestigt werden, damit er sich durch Maschinenschwingungen nicht lockert. Überprüfen Sie die Kabelführung, um scharfe Biegungen oder mechanische Belastungen am Koaxialstecker zu vermeiden. Stellen Sie sicher, dass Sensor und Verlängerungskabel (falls zutreffend) eine passende Länge und passende Teilenummern aufweisen, um die Genauigkeit der Systemkalibrierung zu gewährleisten. Erdungs- und Abschirmungsmaßnahmen sollten den üblichen Verfahren für industrielle Mess- und Instrumentierungstechnik entsprechen, um Signalrauschen zu vermeiden.

Konformität und Zertifizierungen

Die Messwandlersysteme der Serie 7200 sind im Allgemeinen mit den Anforderungen von API 670 kompatibel. Ziehen Sie die spezifischen Dokumentationen für explosionsgefährdete Bereiche zu Rate, wenn für die Anwendung FM-, CSA- oder andere regionale Zertifizierungen erforderlich sind.
