Hersteller: Bently Nevada
Produkt-Nr.: 2300/20-02
Herkunftsland:Vereinigte Staaten
Produkttyp: Sensormodul für Schwingungsüberwachung
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 140g
Abmessungen: 18,5 cm x 14,2 cm x 8,5 cm
Versandhafen: Xiamen
Garantie: 12 Monate

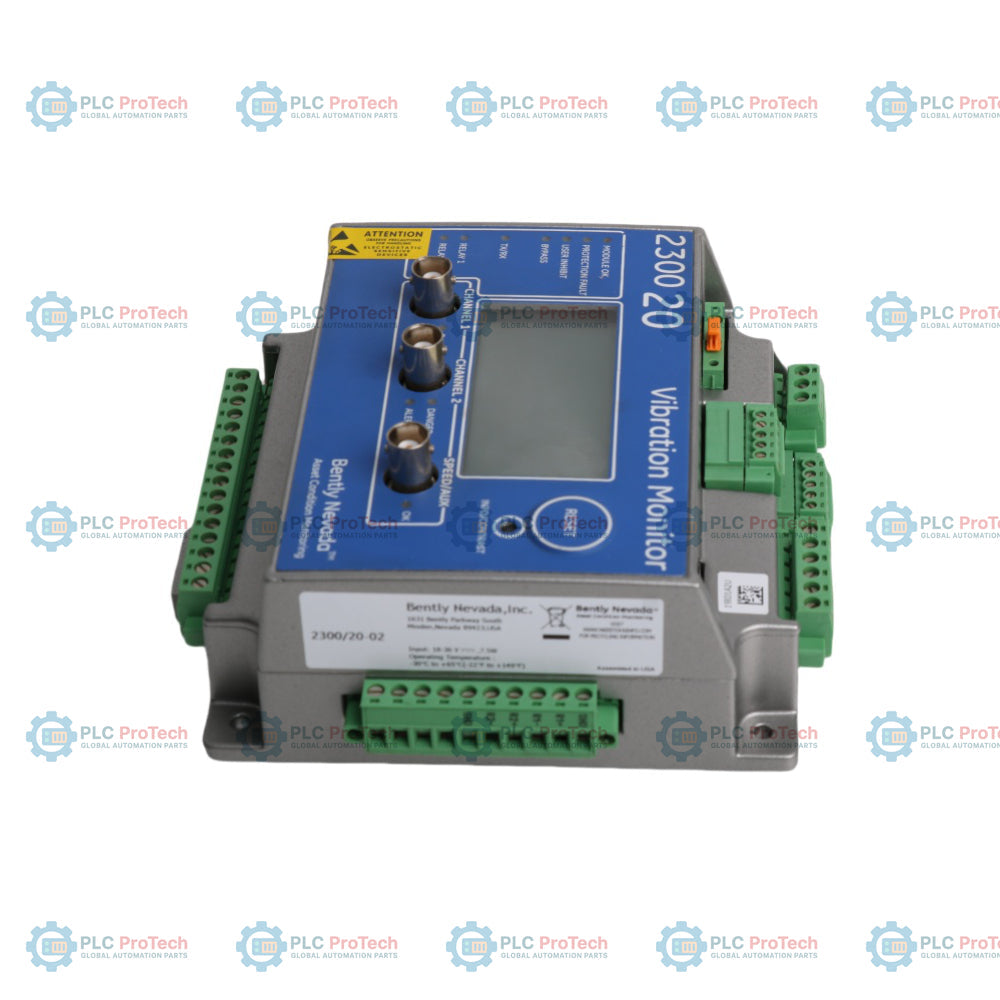

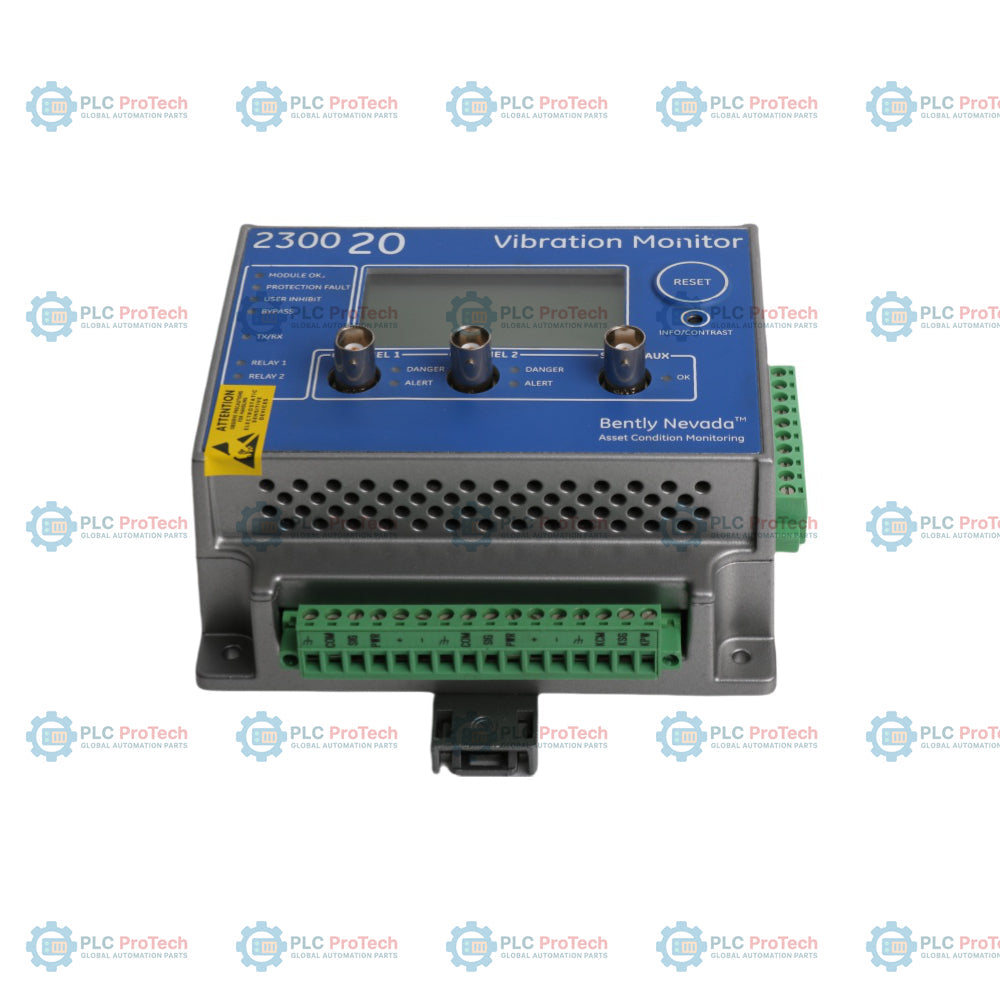

Der Bently Nevada 2300/20-02 wurde für den kontinuierlichen Maschinenschutz entwickelt und dient als zweikanaliges Vibrationsüberwachungsgerät für wichtige und unterstützende Industrieanlagen. Das kompakte Gerät kombiniert fortschrittliche digitale Signalverarbeitung mit lokalen Relaisausgängen und standardmäßigen industriellen Schnittstellen und ermöglicht so eine zuverlässige eigenständige Maschinenüberwachung ohne den Platzbedarf eines herkömmlichen chassis-basierten Systems. Das Modul verfügt über hochpräzise Analog-Digital-Wandler und unterstützt mehrere Messaufnehmertypen, um Geschwindigkeits-, Beschleunigungs- und Verschiebungswerte an rotierenden Maschinen präzise zu erfassen.

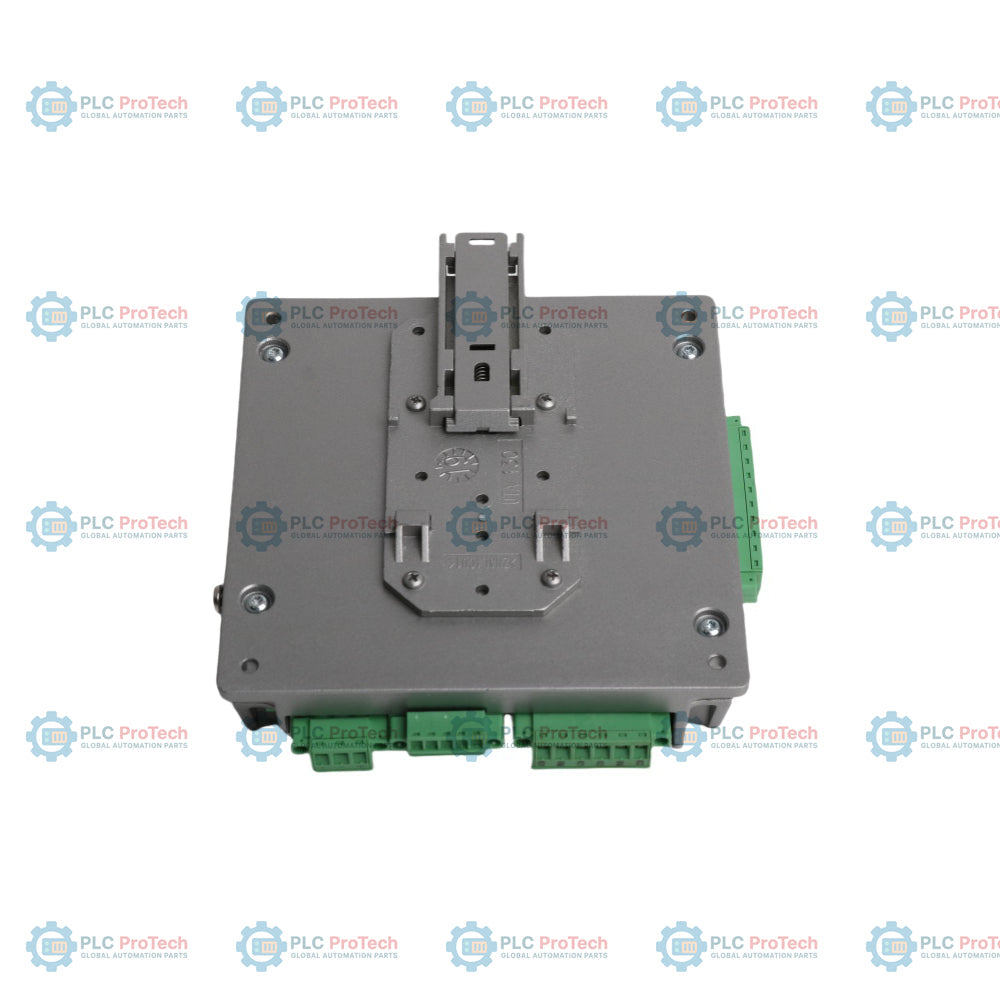

| Spezifikationsparameter | Wert / Detail |
|---|---|
| Anzahl der Kanäle | 2 Vibrationskanäle + 1 Drehzahl-/Keyphasor-Kanal |
| Anforderungen an die Stromversorgung | 24 VDC nominal (Betriebsbereich: 18 bis 36 VDC) |
| Stromverbrauch | Maximal 0,3 A (bei 24 VDC) |
| Kompatibilität mit Messwertaufnehmern | Näherungssensoren, Beschleunigungssensoren, Velomitor-Sensoren |
| Analoge Ausgänge | Zwei proportionale 4- bis 20-mA-Ausgänge (individuell konfigurierbar) |
| Relaisausgänge | 2 SPDT-Trockenkontakte (Wechsler) (Alarm und Gefahr) |
| Kommunikationsprotokoll | Modbus TCP/IP (10/100 Base-T Ethernet über RJ45) |
| Dynamische Ausgänge | 2 gepufferte BNC-Anschlüsse (ungefiltert, nicht galvanisch getrennt) |
| Betriebstemperatur | -20 bis +65 °C (-4 bis +149 °F) |
| Lagertemperatur | -40 bis +85 °C (-40 bis +185 °F) |
| Relative Luftfeuchtigkeit | Bis zu 95 % nicht kondensierend |
| Montageart | Montage auf 35-mm-Standard-DIN-Schiene |
| Ursprungsland | USA |
| Hersteller | Bently Nevada (Baker Hughes) |
| Versandgewicht (berechnet) | 0,95 kg (2,1 lbs) |
| Abmessungen der Verpackung (berechnet) | 18,5 cm x 14,2 cm x 8,5 cm |
| Klemmen-/Anschlussblock | Signalzuordnung |
|---|---|
| Versorgungseingangsblock | +24 VDC, COM, Gehäuserahmen-Erdung (GND) |
| Messaufnehmereingänge (Kanal 1 und Kanal 2) | Versorgungsausgang, Signaleingang, gemeinsamer Rückleiter |
| Keyphasor-Eingangsblock | Drehzahlsensorsignal, Stromversorgung, gemeinsamer Bezug |
| Relaisklemmenblock | Schließer (NO), Öffner (NC), gemeinsam (COM) für Alarm und Gefahr |
| Anschlussklemmen für Analogausgänge | Kanal 1 (4–20-mA-Ausgang / COM), Kanal 2 (4–20-mA-Ausgang / COM) |
| RJ45-Ethernetanschluss | Modbus-TCP/IP-Verbindung und Schnittstelle der Monitor-Konfigurationssoftware |
Das Modul 2300/20-02 gehört zur vielseitigen Serie 2300. Beim Austausch älterer Überwachungsmodule müssen Sie prüfen, ob die aktuellen Messaufnehmer-Spannungskonfigurationen Ihres Systems (z. B. -24 VDC gegenüber Konstantstrom) mit der vor Ort installierten Sensorhardware übereinstimmen. Eine Abstimmung der Firmware-Versionen ist erforderlich, um eine fehlerfreie Datenzuordnung in vorhandenen SCADA- oder DCS-Hostsystemen sicherzustellen.
Um zu verhindern, dass Gleichtaktstörungen die Messung von Vibrationen mit niedriger Spannung verfälschen, dürfen Sensorkabel niemals in unmittelbarer Nähe von Hochspannungsleitungen oder Ausgangskabeln von Frequenzumrichtern (VFD) verlegt werden. Installieren Sie alle Messaufnehmerleitungen in einem dedizierten, durchgängigen Metallrohr. Stellen Sie sicher, dass die Erdungsklemme der DIN-Schiene direkt mit einer niederohmigen industriellen Instrumentenerdungssammelschiene verbunden ist, um die Signalstabilität zu gewährleisten.
Bei der erstmaligen Konfiguration des Drehzahl-/Keyphasor-Kanals ist es äußerst wichtig, die Triggerschwellenparameter im Konfigurationssoftwaretool so einzustellen, dass sie genau der physikalischen Kerbtiefe der Welle entsprechen. Eine falsche Einstellung der Trigger-Hysterese führt zu Mehrfachtriggerfehlern und damit zu verfälschten Phasenwinkelmessungen sowie falschen Berechnungen der Maschinendrehzahl.
Trennen Sie die Hauptstromversorgung der DIN-Schienenbaugruppe stets und schalten Sie sie spannungsfrei, bevor Sie mit Installations-, Ausbau- oder Verdrahtungsarbeiten beginnen. Der Kontakt mit spannungsführenden Leitungen birgt erhebliche Stromschlaggefahr und kann die empfindliche interne Halbleiterelektronik des Moduls 2300/20-02 sofort beschädigen.
Montieren Sie das Modul auf einer standardmäßigen 35-mm-DIN-Schiene in einem sauberen, trockenen Gehäuse der Schutzart IP54 oder höher.
Verbinden Sie die Instrumentierungserdungsleitung mit der vorgesehenen Gehäuseklemme, um elektromagnetische Störungen zu minimieren.
Schließen Sie Signalleitungen, Messaufnehmereingänge, Relais und den 24-VDC-Versorgungseingang an die jeweiligen Anschlussklemmenblöcke an.
Schließen Sie das RJ45-Ethernetkabel an, um Systemgrenzen, Filterbereiche und Modbus-Mapping-Konfigurationen einzurichten.
