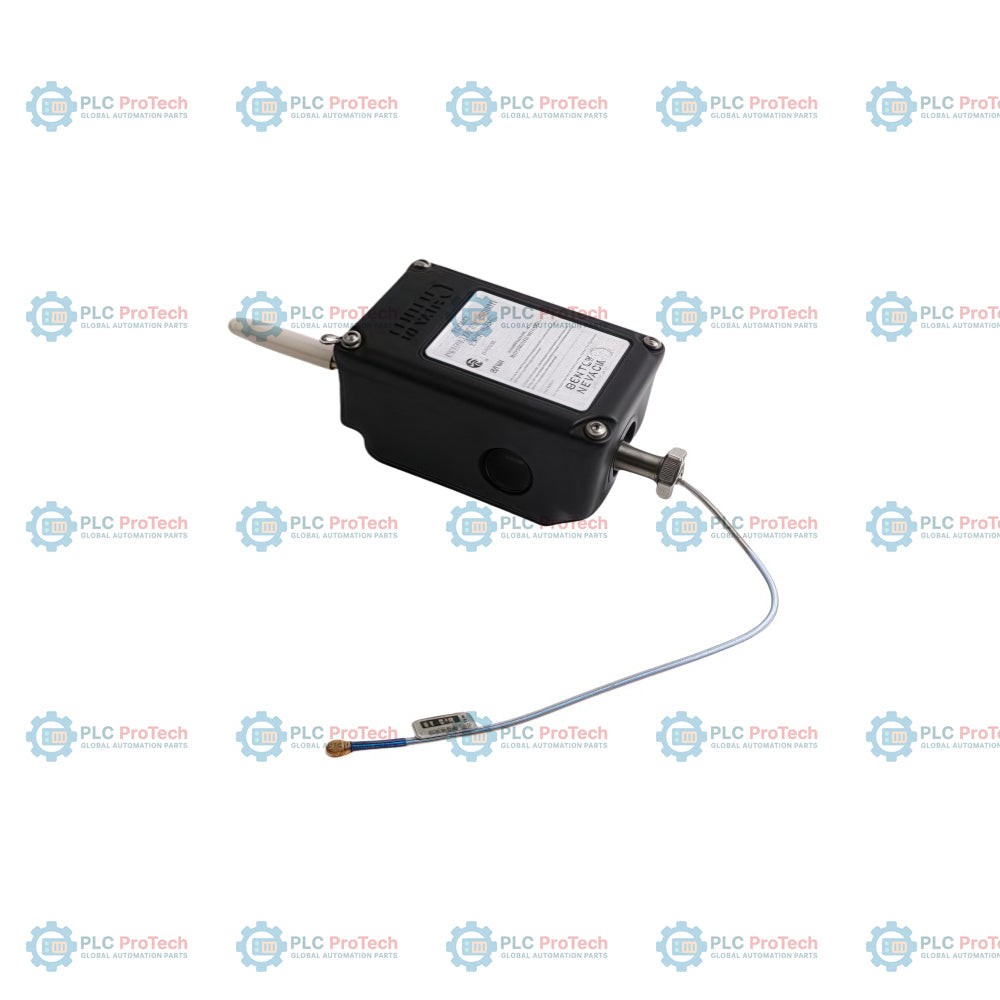

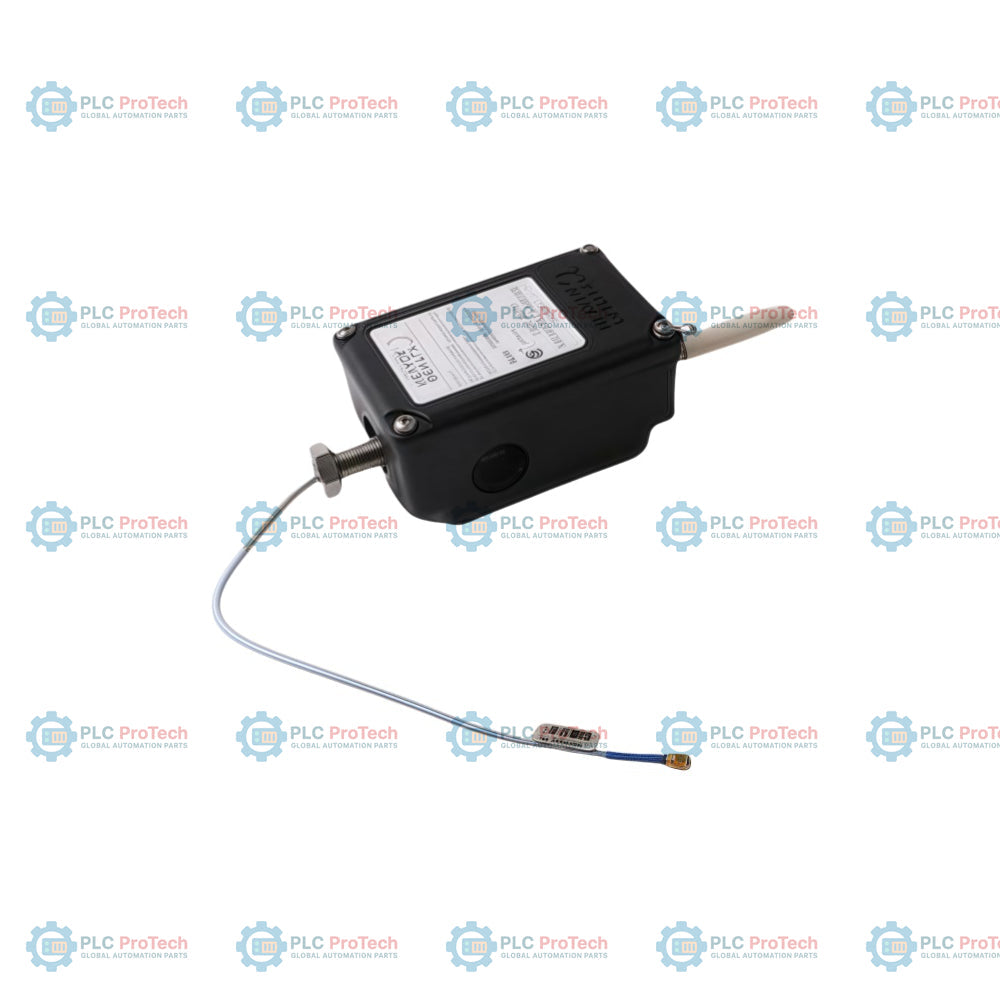

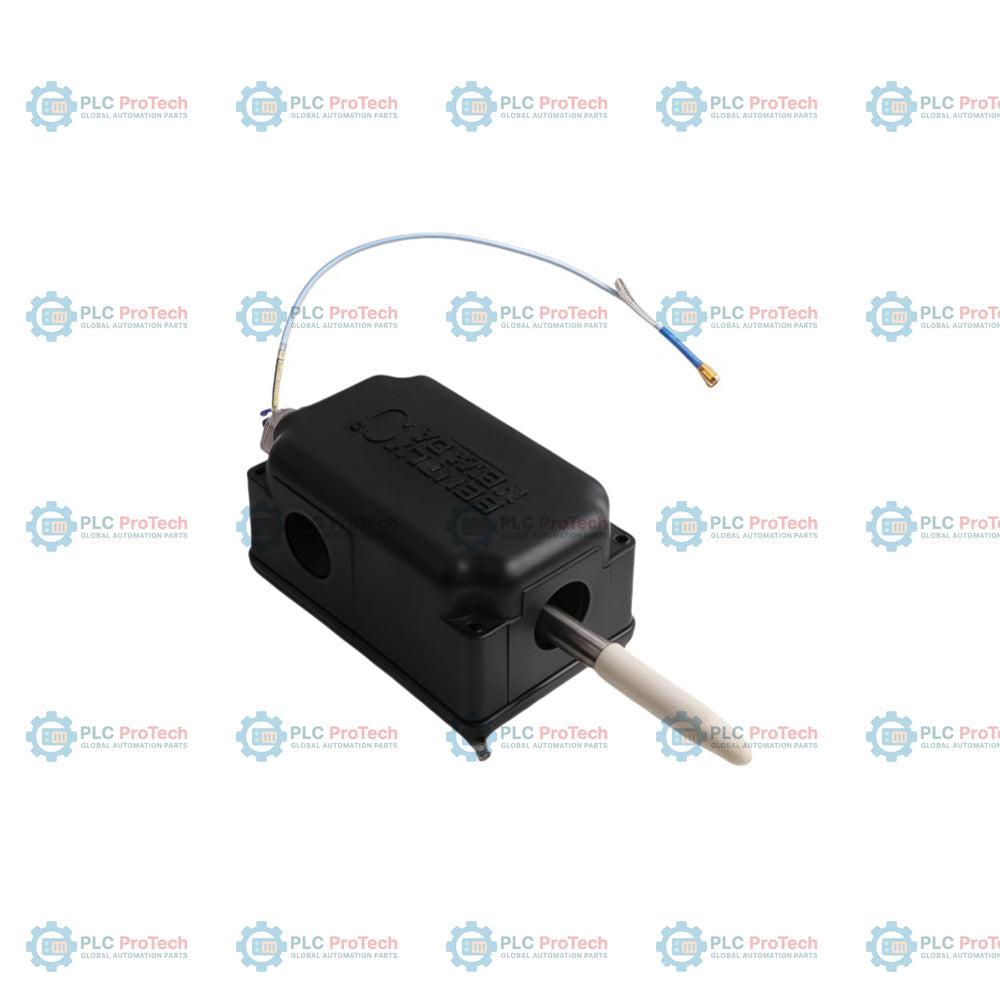

Bently Nevada 31000-00-00-00-059-03-02 Englische Gehäusebaugruppe für Näherungssonde

Beschreibung

Das 31000-00-00-00-059-03-02 ist eine Gehäusebaugruppe für englische Näherungssonden, die zum mechanischen und umgebungsbedingten Schutz von Näherungsaufnehmern dient, die durch Maschinengehäuse montiert werden. Diese spezielle Konfiguration verfügt über eine Sondeneindringtiefe von 59 mm (Option 059) und wird ohne integrierte Sonde oder Kabel geliefert (Optionen 00/00/00). Sie umfasst zwei Stopfen, eine M20-Verschraubung und eine Kabeldichtungsverschraubung mit Tüllen für armierte Sondenkabel (Option 03) sowie ein 3/4-14-NPT-Montagegewinde (Option 02). Diese Gehäusebaugruppe ermöglicht den externen Zugang zu Näherungssonden und Verlängerungskabeln und erleichtert dadurch die Einstellung des Messspalts oder den Austausch von Sonden, ohne dass die Maschine demontiert werden muss. Sie besteht aus Polyphenylensulfid (PPS), einem hochfesten Thermoplasten mit hervorragender Korrosionsbeständigkeit, sowie Edelstahl und erfüllt die Anforderungen der API-670-Norm für extern montierte Gehäuse von Näherungssonden. Sie ist für Anwendungen mit radial montierten Aufnehmern vorgesehen und gewährleistet bei korrekter Installation eine Umgebungsabdichtung.

Merkmale

• Konfiguration: Gehäusebaugruppe für englische Näherungssonden der Serie 31000
• Sondeneindringung (Option 059): 59 mm Tiefe
• Armaturen (Option 03): Zwei Stopfen, eine M20-Verschraubung und eine Kabeldichtungsverschraubung mit Tüllen für armierte Sondenkabel
• Montagegewinde (Option 02): 3/4-14 NPT
• Material: Gehäuse aus glasfaserverstärktem Polyphenylensulfid (PPS) mit Komponenten aus Edelstahl AISI 303/304
• Konformität: API-670-Norm für extern montierte Gehäuse von Näherungssonden
• Schutz: Zur Abdichtung des Differenzdrucks zwischen Sondenspitze und Gehäusekörper ausgelegt
• Montage: Kompatibel mit Näherungssondensystemen 3300 XL zur Messung radialer Schwingungen und axialer Positionen

Anwendungen

• Überwachung radialer Schwingungen und axialer Positionen an rotierenden Maschinen
• Energieerzeugungsanlagen sowie Anlagen der petrochemischen Industrie und der Öl- und Gasverarbeitung
• Umgebungen, die einen externen Zugang zur Einstellung des Sondenspalts und für Wartungsarbeiten erfordern
• Anwendungen, bei denen die Demontage des Maschinengehäuses zur Wartung der Sonde unpraktisch ist

Bestellinformationen

Option	Code	Beschreibung
Bestellbare Teilenummer	31000-00-00-00-059-03-02	Gehäusebaugruppe für englische Näherungssonden
A – Sonde mit Anschluss	00	Keine Sonde erforderlich
B – Länge des Sondenkabels	00	Kein Sondenkabel erforderlich
C – Länge des Abstandshalteradapters	00	Kein Abstandshalteradapter
D – Sondeneindringung	059	Sondeneindringtiefe 59 mm
E – Armaturen	03	Zwei Stopfen, eine M20-Verschraubung, eine Kabeldichtungsverschraubung
F – Montagegewinde	02	3/4-14 NPT

Technische Daten

Parameter	Spezifikation
Hersteller	Bently Nevada / Baker Hughes
Teilenummer	31000-00-00-00-059-03-02
Gehäusematerial	Glasfaserverstärktes Polyphenylensulfid (PPS)
Hülsenmaterial	Edelstahl AISI 304
Material der Außenhülse	Edelstahl AISI 303
O-Ring-Material	Neopren
Montagegewinde	3/4-14 NPT
Gewicht	1,2 kg (2,6 lb), typisch
Betriebstemperatur	-34 °C bis +177 °C (sondenabhängig)
Schlagfestigkeit	Geprüft für eine Schlagenergie von 7 Joule (5,2 ft-lb)

Installationsrichtlinien

• Installieren Sie die Außenhülse im Maschinengehäuse, bevor Sie das Gehäuse montieren.
• Stellen Sie den Sondenspalt gemäß der jeweiligen Bedienungsanleitung der 3300 XL-Näherungssonde ein.
• Stellen Sie sicher, dass alle Lochstopfen und Leitungsverschraubungen fest angezogen sind, um die Umgebungsabdichtung aufrechtzuerhalten (0,5 N-m / 5 in-lbs für Stopfen).
• Das Gehäuse ist nicht explosionsgeschützt. Verwenden Sie bei Anforderungen an den Explosionsschutz ein zugelassenes Gehäuse (z. B. CA21000 oder CA24701).
• Stellen Sie bei der Messung radialer Schwingungen sicher, dass das Maschinengehäuse fest am Lager befestigt ist.

Konformität und Zertifizierungen

• API-670-konform
• Von CSA geprüfte Schlagfestigkeit
• BASEEFA-zertifizierte Schlagfestigkeit
