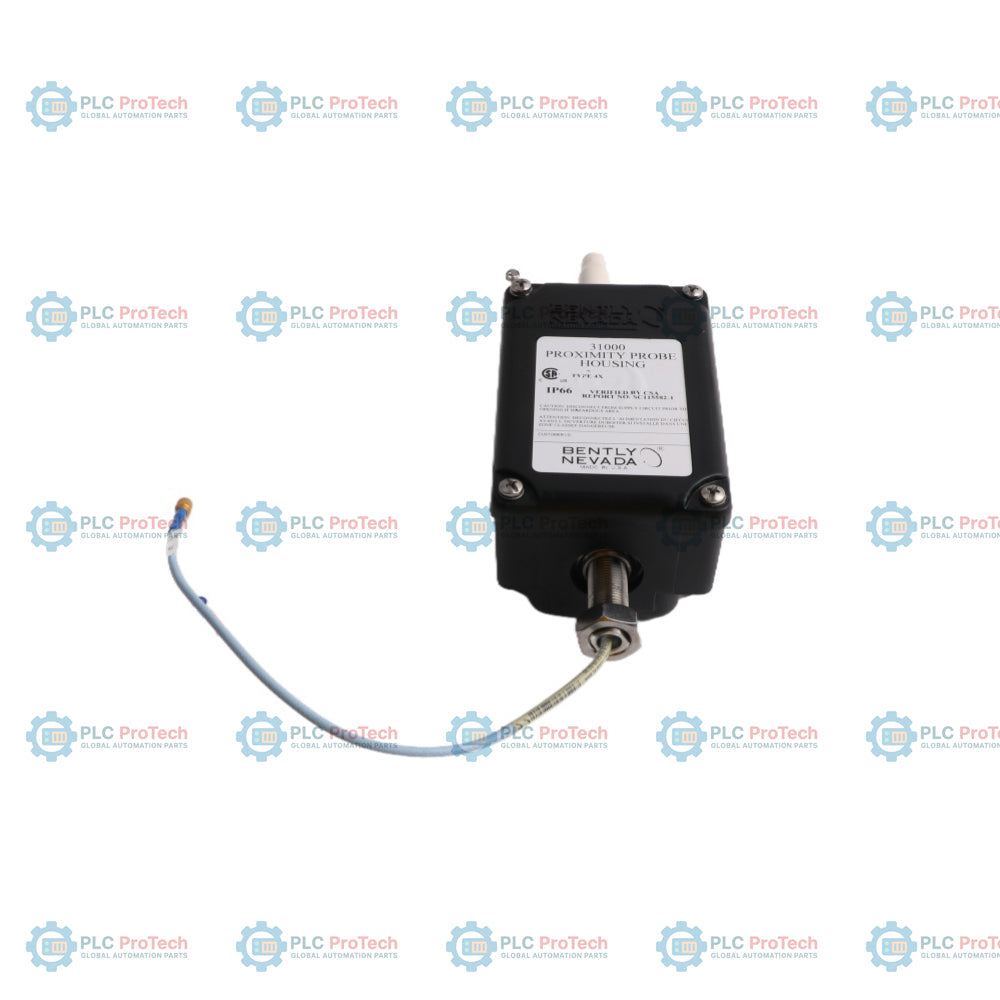

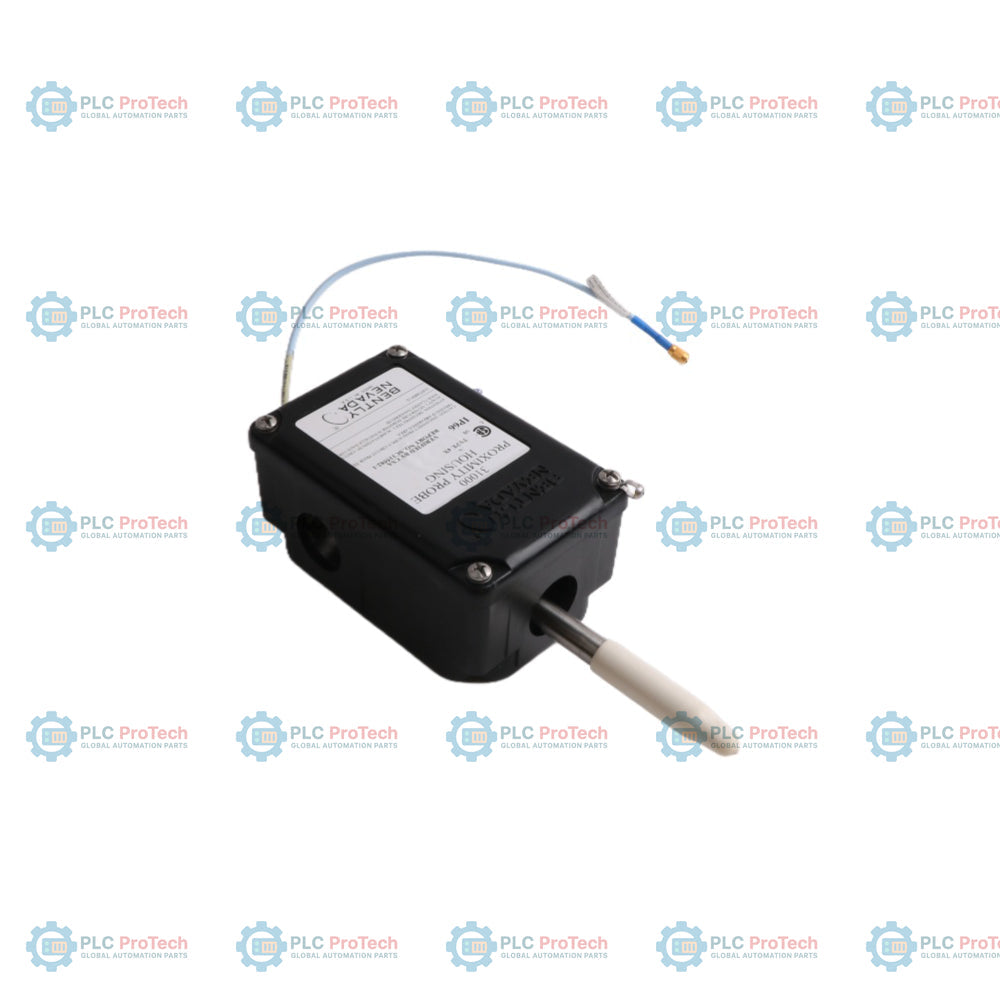

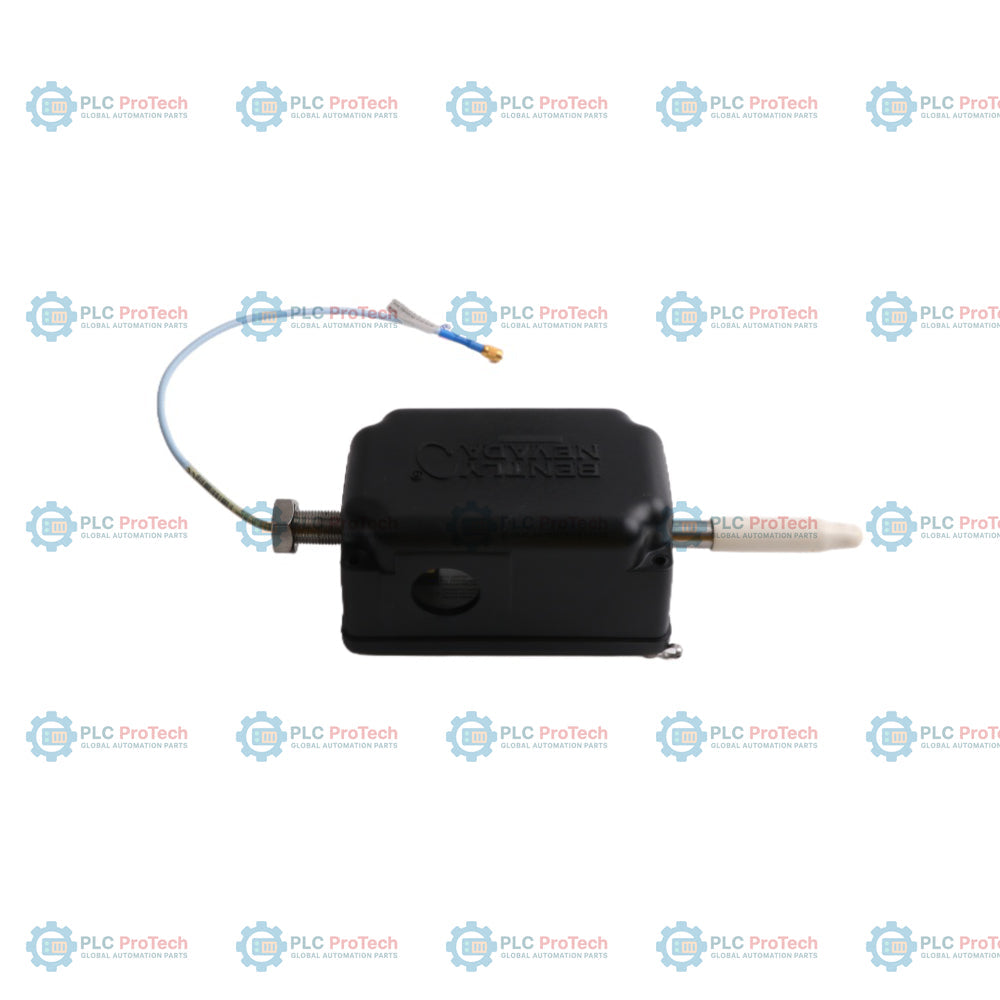

Bently Nevada 31000-28-10-00-020-03-02 Gehäusebaugruppe für englische Näherungssonde

Nur noch 4 Artikel auf Lager verfügbar

Hersteller: Bently Nevada
Produkt-Nr.: 31000-28-10-00-020-03-02
Herkunftsland:Vereinigte Staaten
Produkttyp: Gehäusebaugruppen für englische Näherungssonden
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 1200g
Abmessungen: 1.8cm x 1.6cm x 123cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die 31000-28-10-00-020-03-02 ist eine englische Gehäusebaugruppe für Näherungssensoren, entwickelt für das 3300 XL 8 mm Transducersystem, ausgestattet mit einem Steckerschutz und einem 1,0 m langen Sensorkabel. Diese Baugruppe ermöglicht die externe Montage von Näherungssensoren durch das Maschinengehäuse, was den Wartungszugang für Spaltanpassungen oder Sensoraustausch erleichtert, ohne dass die Maschine demontiert werden muss. Das Gehäuse besteht aus hochfestem, korrosionsbeständigem Polyphenylensulfid (PPS) und enthält Edelstahlkomponenten, um den installierten Sensor vor Umwelteinflüssen und mechanischen Belastungen zu schützen. Diese spezifische Konfiguration umfasst eine Eindringtiefe des Sensors von 2,0 Zoll (Option 020) und ist mit zwei Verschlüssen und einer M20-Verschraubung (Option 03) zur Kabelabdichtung ausgestattet, wobei ein 3/4-14 NPT-Montagegewinde verwendet wird. Die Baugruppe entspricht dem American Petroleum Institute (API) 670 Standard für extern montierte Näherungssensorgehäuse und ist somit eine geeignete Wahl für Anwendungen zur radialen Schwingungs- und Keyphasor-Messung in kritischen rotierenden Maschinenumgebungen.

Eigenschaften

Integrierter 3300 XL 8 mm Näherungssensor mit Steckerschutz (Option 28)
1,0 m Sensorkabellänge (Option 10)
2,0 Zoll Eindringtiefe des Sensors (Option 020)
Gehäusematerial Polyphenylensulfid (PPS) für überlegene Korrosionsbeständigkeit
Konfiguriert mit zwei Verschlüssen und einer M20-Verschraubung zur Kabelabdichtung (Option 03)
3/4-14 NPT Montagegewinde (Option 02)
Externes Zugangskonzept reduziert Ausfallzeiten bei Sensoreinstellungen oder -austausch

Anwendungen

Radiale Schwingungsüberwachung an rotierenden Maschinen
Keyphasor-Messung zur Phasenreferenz
Anwendungen, die ein API 670-konformes externes Gehäuse erfordern
Industrielle Umgebungen einschließlich Öl und Gas, Energieerzeugung und Petrochemie

Bestellinformationen

Option	Code bei diesem SKU	Beschreibung
Bestellbare Teilenummer	31000-28-10-00-020-03-02	Englische Gehäusebaugruppe für Näherungssensor
A - Sensor mit Stecker	28	3300 XL 8 mm Sensor, mit Steckerschutz
B - Sensorkabellänge	10	1,0 m (39 Zoll)
C - Abstandshalterlänge	00	Kein Abstandshalter
D - Eindringoption Sensor	020	2,0 Zoll Eindringtiefe
E - Verschraubungen	03	Zwei Verschlüsse, eine M20-Verschraubung
F - Montagegewinde	02	3/4-14 NPT

Technische Spezifikationen

Hersteller	Bently Nevada (Baker Hughes)
Teilenummer	31000-28-10-00-020-03-02
Gehäusematerial	Polyphenylensulfid (PPS)
Sensor-Kompatibilität	3300 XL 8 mm
Eindringtiefe Sensor	2,0 Zoll (50,8 mm)
Montagegewinde	3/4-14 NPT
Kabel-/Leitungsverschraubungen	Zwei Verschlüsse, eine M20-Verschraubung
Behördliche Zulassung	API 670 konform

Installationsanleitung

Installieren Sie die Außenschale in das Maschinengehäuse, bevor Sie das Gehäuse montieren.
Stellen Sie sicher, dass das Gehäuse mit den richtigen Verschraubungen für Ihre Verkabelungsanforderungen konfiguriert ist; verwenden Sie die mitgelieferten Lochstopfen, um ungenutzte Öffnungen abzudichten.
Bei der Messung der radialen Schwingung stellen Sie sicher, dass das Maschinengehäuse fest am Lager befestigt ist, um ein genaues relatives Schwingungssignal zu gewährleisten.
Ziehen Sie die Muttern der Lochstopfen während der Installation mit 0,5 N-m (5 in-lbs) an.
Bei Eindringtiefen unter 1,0 Zoll sollte das Maschinengehäuse gegebenenfalls ausgebohrt werden, um Rück- oder Seitenansichtseffekte zu minimieren.

Konformität und Zertifizierungen

API 670 Standard (extern montierte Näherungssensorgehäuse)

Key Features:

#Proximity Probe Housing

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

What is the probe penetration depth for this housing assembly?

The probe penetration for this specific model (Option 020) is 2.0 inches.

Can this housing be used for axial position measurement?

This housing is intended for radial vibration and Keyphasor measurements. For shaft axial position with dual proximity probes, the 21022 housing is recommended.

What material is used for the 31000 housing?

The housing is constructed from polyphenylene sulfide (PPS), which offers high strength and excellent corrosion resistance.
