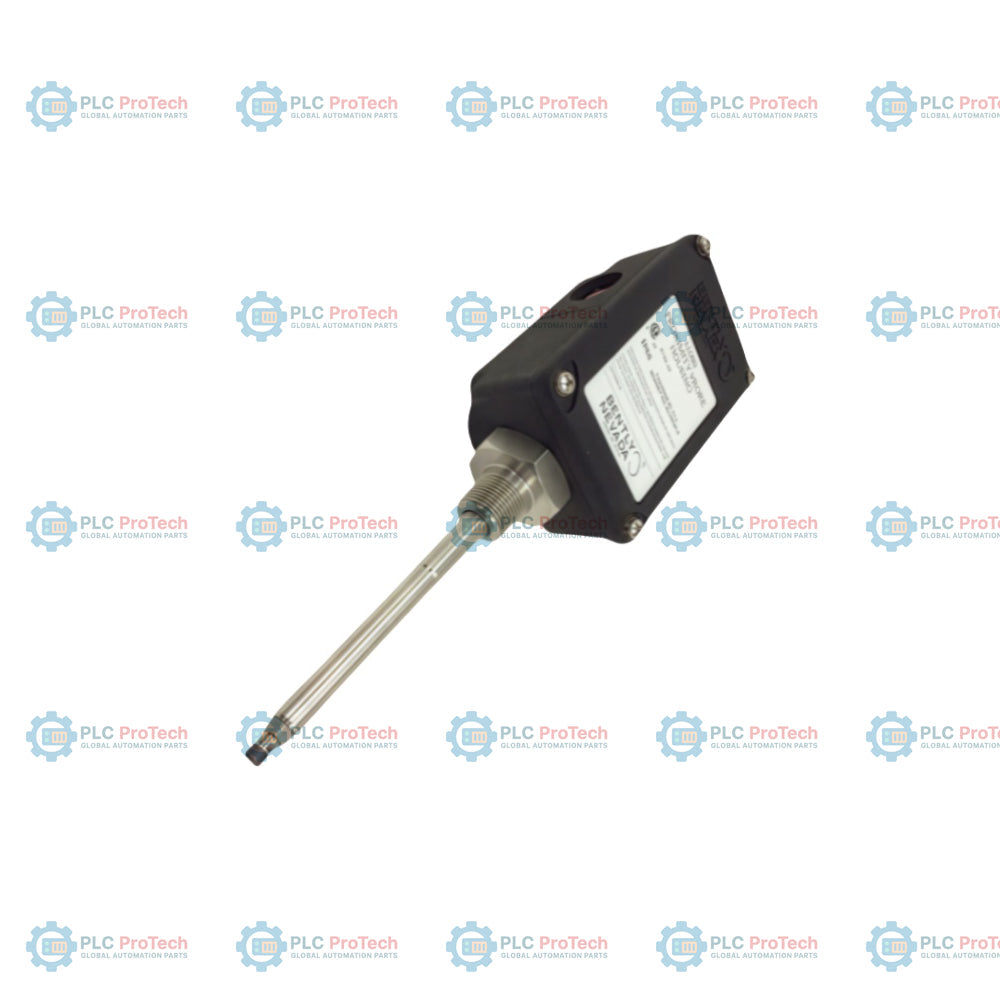

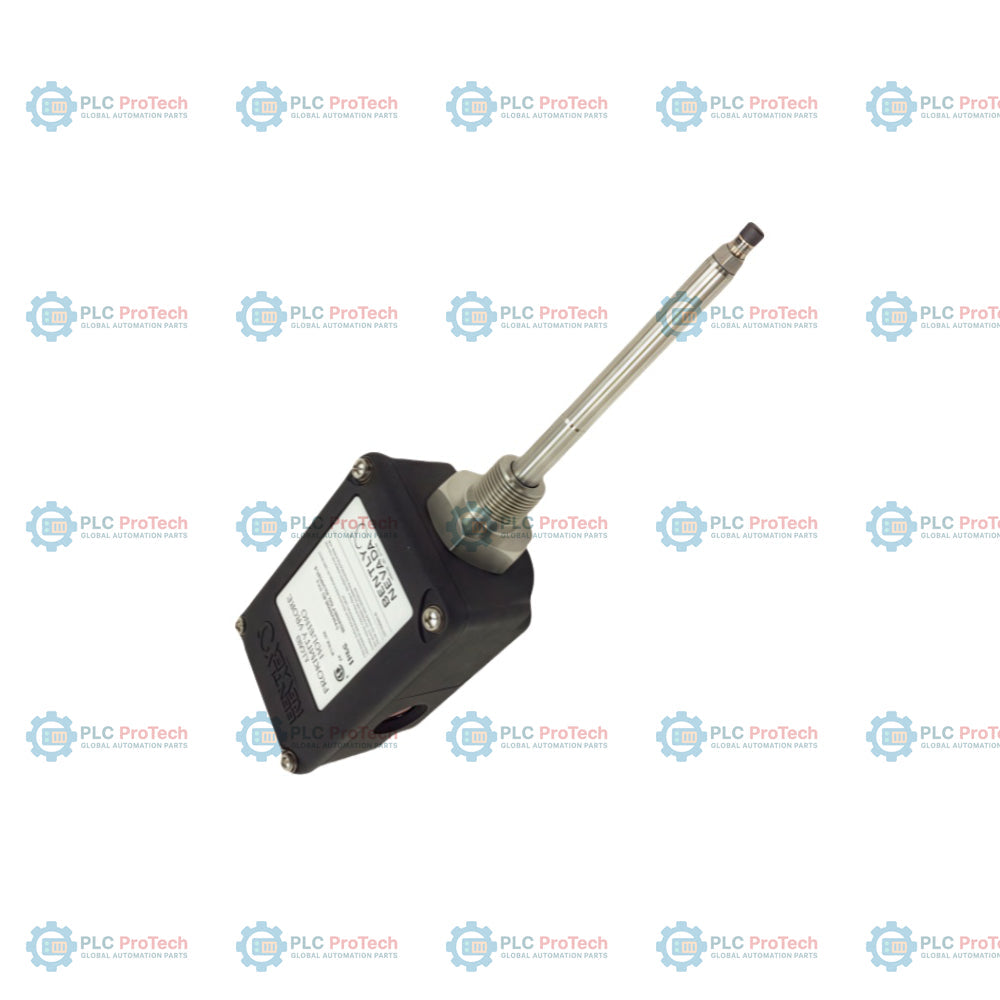

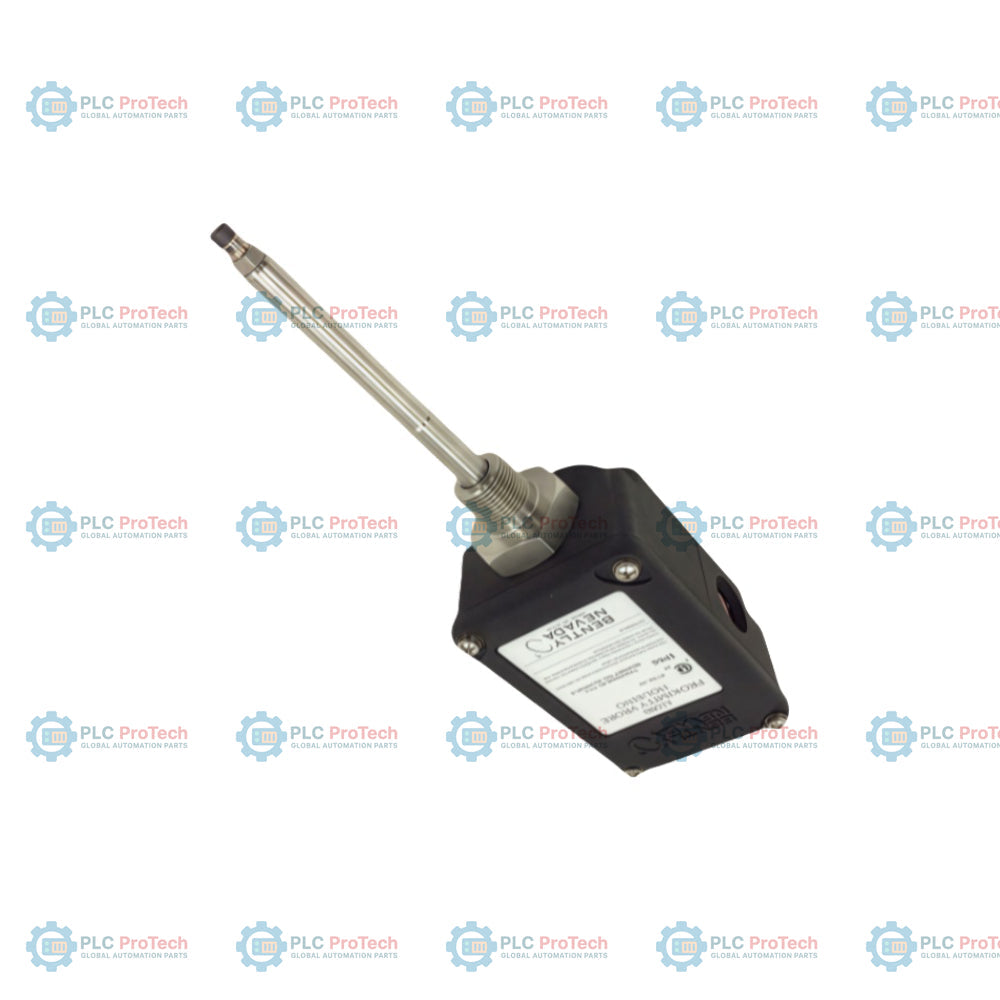

Bently Nevada 31000-28-10-00-087-03-02 Englische Näherungssonden-Gehäusebaugruppen

Beschreibung

Die 31000-28-10-00-087-03-02 ist eine englische Gehäusebaugruppe für Wirbelstromsonden, die für die Überwachung von Industriemaschinen ausgelegt ist, insbesondere für 3300 XL-Sonden mit 8 mm Durchmesser. Diese Konfiguration umfasst eine 8-mm-Sonde mit Steckerschutz (Option 28), ein 1,0 m langes Sondenkabel (Option 10) und eine Sondeneindringlänge von 8,7 Zoll (Option 087). Die Baugruppe bietet mechanischen und umgebungsbedingten Schutz für die Sonde und ihr Verlängerungskabel und ermöglicht die Einstellung des Abstands oder den Austausch der Sonde, ohne dass die Maschine demontiert werden muss. Das aus Polyphenylensulfid (PPS) gefertigte Gehäuse aus hochfestem Thermoplast bietet eine hohe Korrosionsbeständigkeit, während die Edelstahlkomponenten für Langlebigkeit unter anspruchsvollen Bedingungen sorgen. Diese Baugruppe erfüllt vollständig die Anforderungen der API-670-Norm für außen montierte Gehäuse von Wirbelstromsonden und eignet sich bei Verwendung mit einem zugelassenen Messumformersystem für Anwendungen zur Messung radialer Schwingungen und mit Keyphasor.

Merkmale

• 3300 XL-Sonde mit 8 mm Durchmesser (Option 28): Enthält einen Steckerschutz für eine erhöhte Sicherheit der Kabelverbindung.
• 1,0 m langes Sondenkabel (Option 10): Standardkabellänge für die direkte Integration in Überwachungsketten.
• Sondeneindringlänge (Option 087): Präzise auf 8,7 Zoll (ca. 221 mm) für eine genaue Installation eingestellt.
• Kabelkanalverschraubungen (Option 03): Konfiguration mit zwei Stopfen und einer M20-Verschraubung.
• Befestigungsgewinde (Option 02): Mit 3/4-14-NPT-Befestigungsgewinde.
• Materialzusammensetzung: Hochfestes PPS-Gehäuse mit korrosionsbeständigen Edelstahlelementen.
• Konformität: Erfüllt vollständig die API-670-Norm für außen montierte Gehäuse von Wirbelstromsonden.

Anwendungen

Das Gehäuse für Wirbelstromsonden der Serie 31000 wird zur Montage von Wirbelstromsonden durch Maschinengehäuse verwendet, typischerweise für Messungen radialer Schwingungen oder mit Keyphasor. Es wird häufig in folgenden Bereichen eingesetzt:

• Stromerzeugung
• Öl- und Gasverarbeitung
• Petrochemie und Raffinerietechnik
• Schutz rotierender Maschinen

Bestellinformationen

Option	Code	Beschreibung
Bestellbare Teilenummer	31000-28-10-00-087-03-02	Gehäusebaugruppe für englische Wirbelstromsonde
A – Sonde/Stecker	28	3300 XL-Sonde mit 8 mm Durchmesser und Steckerschutz
B – Sondenkabellänge	10	1,0 m (39 Zoll) langes Kabel
C – Abstandshalter-Adapter	00	Nicht erforderlich
D – Sondeneindringung	087	Eindringtiefe von 8,7 Zoll (ca. 221 mm)
E – Verschraubungen	03	Zwei Stopfen, eine M20-Verschraubung
F – Befestigungsgewinde	02	3/4-14 NPT

Technische Daten

Parameter	Spezifikation
Hersteller	Bently Nevada
Modell	31000
Teilenummer	31000-28-10-00-087-03-02
Gehäusematerial	Polyphenylensulfid (PPS)
Material der Befestigungsteile	Edelstahl
Befestigungsgewinde	3/4-14 NPT
Konformität	API-670-Norm
Kompatibilität der Sonde	3300 XL-Wirbelstromsonde mit 8 mm Durchmesser

Installationsrichtlinien

• Stellen Sie sicher, dass das Maschinengehäuse ordnungsgemäß am Lager befestigt ist, um ein präzises relatives Schwingungssignal zu gewährleisten.
• Montieren Sie bei der Installation zuerst die äußere Hülse im Maschinengehäuse, setzen Sie anschließend die Sondenhülse ein und stellen Sie den Sondenabstand ein.
• Verwenden Sie beim Anschließen des Sondenkabels den Steckerschutz, um eine sichere und geschützte Abdichtung zu gewährleisten.
• Ziehen Sie die Stopfenmuttern der Bohrungen mit 0,5 N-m (5 in-lbs) an, wenn nicht verwendete Anschlüsse verschlossen werden.
• Bei Eindringlängen von mehr als 12 Zoll (305 mm) ist in der Nähe der Sonde eine zusätzliche Abstützung der Hülse vorzusehen, um Resonanzen zu vermeiden.
