Beschreibung

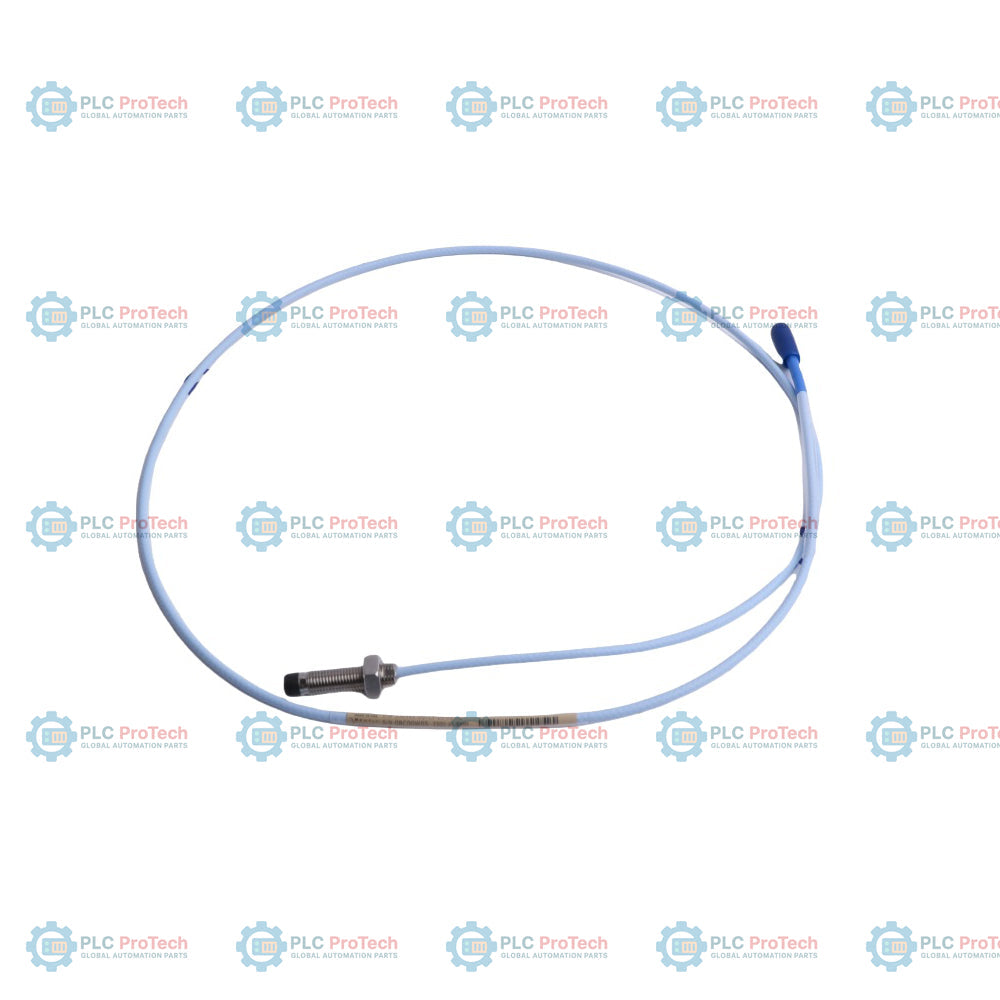

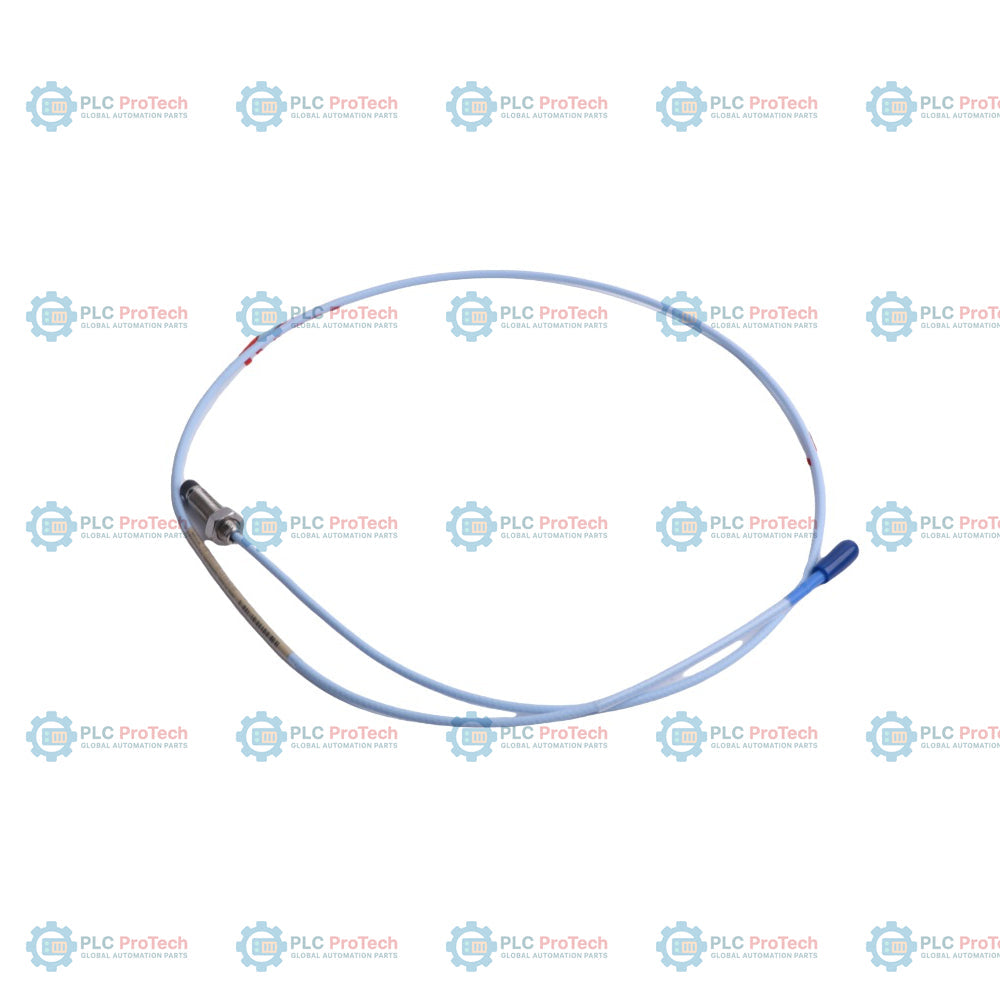

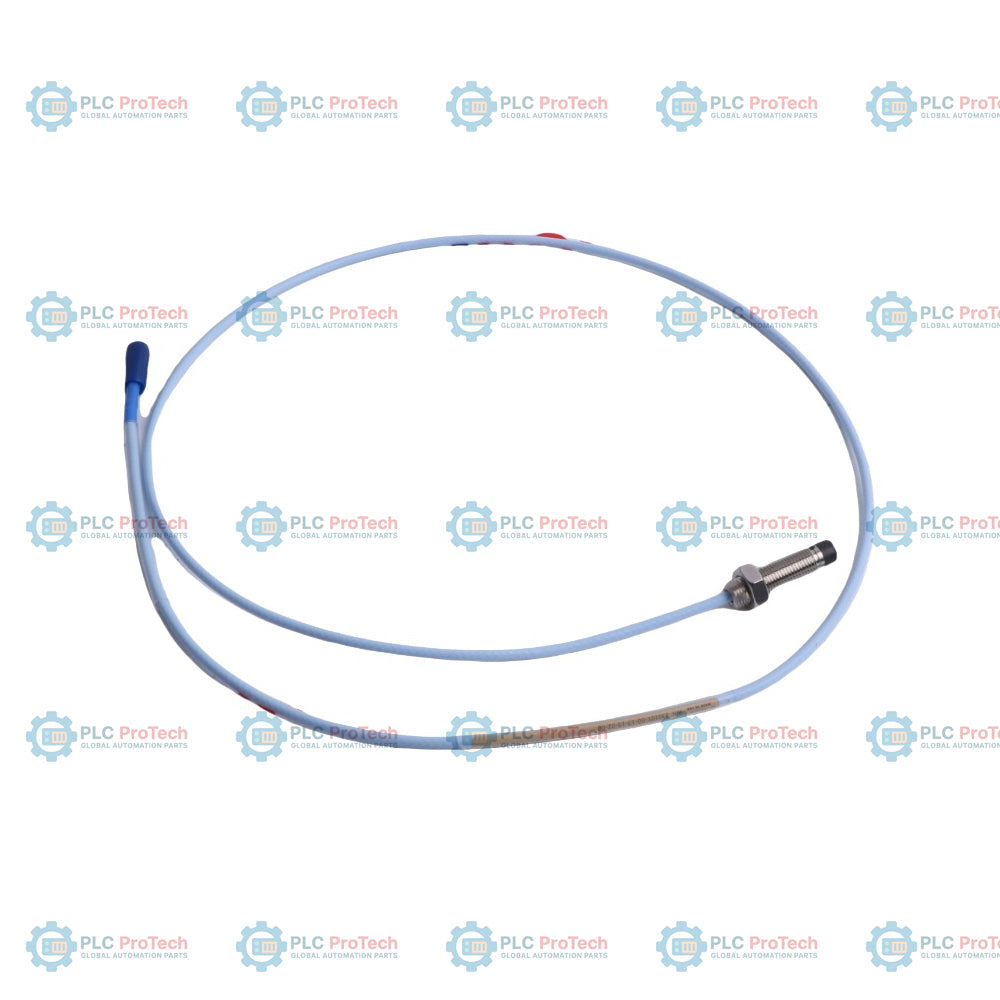

Die Bently Nevada 330101-00-13-15-12-CN ist eine 8-mm-Näherungssonde für präzise berührungslose Messungen der Wellenposition und dynamischer Schwingungen in Gehäusen mit Flüssigkeitskontakt. Diese spezielle Konfiguration verfügt über einen 3/8-24-UNF-Gewindekörper ohne Schutzarmierung, eine gewindelose Länge von 0,0 Zoll, eine Gehäusegesamtlänge von 1,3 Zoll, eine Gesamtkabellänge von 1,5 Metern (4,9 Fuß) sowie einen koaxialen ClickLoc-Miniatursteckverbinder an einem speziellen FluidLoc-Kabel. Im Gegensatz zu Standard-Sondenkabeln nutzt das integrierte FluidLoc-Kabel ein patentiertes Barriere-Design, das verhindert, dass Schmieröle und andere Prozessflüssigkeiten durch das Kabelinnere wandern und aus dem Maschinengehäuse austreten. Außerdem weist das Suffix -CN darauf hin, dass diese Sonde mit dem Zulassungspaket für gefährliche Bereiche in China ausgestattet ist und die Sicherheitsvorschriften von NEPSI und CCC für explosionsfähige Atmosphären erfüllt.

Dieser robuste Messwertaufnehmer arbeitet nach dem Wirbelstromprinzip und ist eine grundlegende Komponente des 3300 XL 8 mm Näherungsmesssystems. Spitze und Gehäuse der Sonde sind für hohe Temperaturen und Differenzdrücke ausgelegt und erzeugen eine analoge Ausgangsspannung, die direkt proportional zum physischen Abstand zwischen der Sondenfläche und einem beobachteten leitfähigen Ziel, beispielsweise einer Welle aus AISI-4140-Stahl, ist. Dieser Näherungssensor eignet sich ideal für die dauerhafte Montage an rotierenden Maschinen wie Dampfturbinen, Hochgeschwindigkeitsgasturbinen, Zentrifugalkompressoren und robusten Prozesspumpen, bei denen zuverlässiger Maschinenschutz und eine sichere Flüssigkeitseindämmung entscheidend sind.

Merkmale

• Die Wirbelstromtechnologie ermöglicht hochpräzise berührungslose Messungen von Verschiebung und Schwingungen.
• Das spezielle FluidLoc-Kabeldesign fungiert als Dichtung und verhindert, dass Öl und Prozessflüssigkeiten über das Kabelinnere aus dem Maschinengehäuse austreten.
• Das robuste Spitzenmaterial und das Gewindegehäuse aus Edelstahl sind für raue industrielle Anwendungen im Dauerbetrieb ausgelegt.
• Ausgestattet mit standardmäßigen 3/8-24-UNF-Gewinden, einer Gehäusegesamtlänge von 1,3 Zoll und einer vollständig gewindelosen Länge von 0,0 Zoll.
• Der vergoldete, koaxiale Miniatur-ClickLoc-Steckverbinder sorgt für eine sichere, vibrationsbeständige Verbindung, die sich von Hand festziehen lässt.
• Vollständig zertifiziert mit NEPSI- und CCC-Zulassungen im Rahmen des Zulassungspakets für gefährliche Bereiche in China (Suffix -CN).
• Austauschbar und rückwärtskompatibel mit standardmäßigen 3300 XL Proximitor-Sensoren (Serie 330180) und Verlängerungskabeln.

Anwendungen

• Analyse der Wellenschwingungen und Überwachung der axialen Position von Dampf- und Gasturbinen.
• Messung der Rotorverschiebung von Kompressoren und Prozesspumpen.
• Lagergehäuseinstallationen, bei denen die Eindämmung von Öl und die Verhinderung eines Flüssigkeitsbypasses zwingend erforderlich sind.
• Maschinenschutzsysteme, die in explosionsgefährdeten oder gefährlichen Bereichen in China eingesetzt werden und NEPSI- und CCC-Zertifikate erfordern.
• Hochgeschwindigkeits-Erfassung der Gehäuseausdehnung von Industriemaschinen und der Keyphasor-Drehzahlreferenz.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Montieren Sie die Sonde mit dem geeigneten Abstand zur Zielfläche (bei Standardkalibrierung typischerweise 1,27 mm oder 50 mil).
• Stellen Sie sicher, dass der Gewindeeingriff bei der Installation das Höchstmaß von 0,563 Zoll (14,3 mm) nicht überschreitet, um ein mechanisches Verklemmen zu verhindern.
• Ziehen Sie die vergoldeten ClickLoc-Steckverbinder handfest an, bis sie einrasten. Verwenden Sie keine Spezialwerkzeuge oder Zangen, außer beim Verbinden mit Nicht-XL-Komponenten.
• Verlegen Sie das Sensorkabel mit geeigneter industrieller Abschirmung, Erdung und ausreichendem Abstand zu störenden Stromleitungen, um eine hohe Signalintegrität zu gewährleisten.
• Nutzen Sie die Barriereeigenschaft des integrierten FluidLoc-Kabels, um das Austreten von unter Druck stehenden oder verspritzten Ölen aus dem Lagergehäuse zu verhindern.

Konformität und Zertifizierungen

• NEPSI: Zertifiziert für Installationen in explosionsgefährdeten Atmosphären in China.
• CCC: China Compulsory Certificate für explosionsgefährdete Bereiche.
• CE: Vollständig konform mit den europäischen EMV- und Niederspannungsrichtlinien.
• RoHS: Entspricht den Beschränkungen für gefährliche Stoffe.
