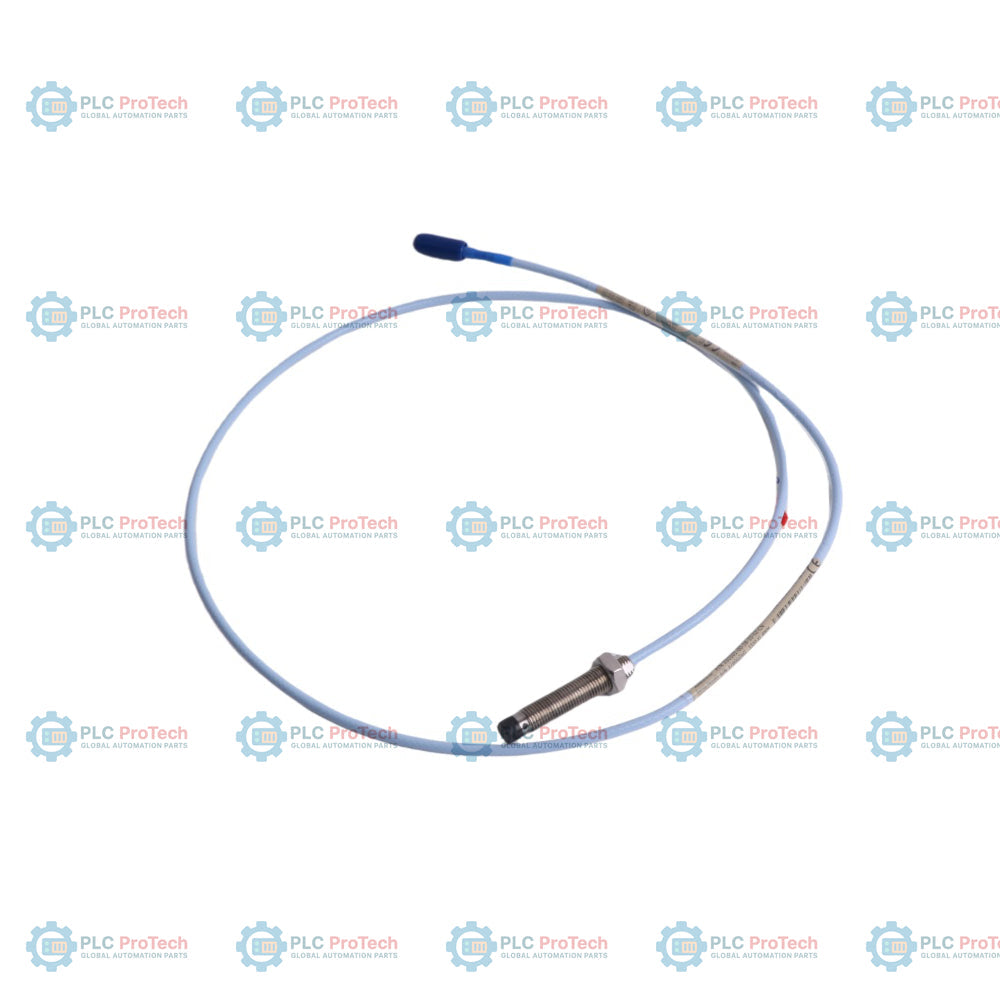

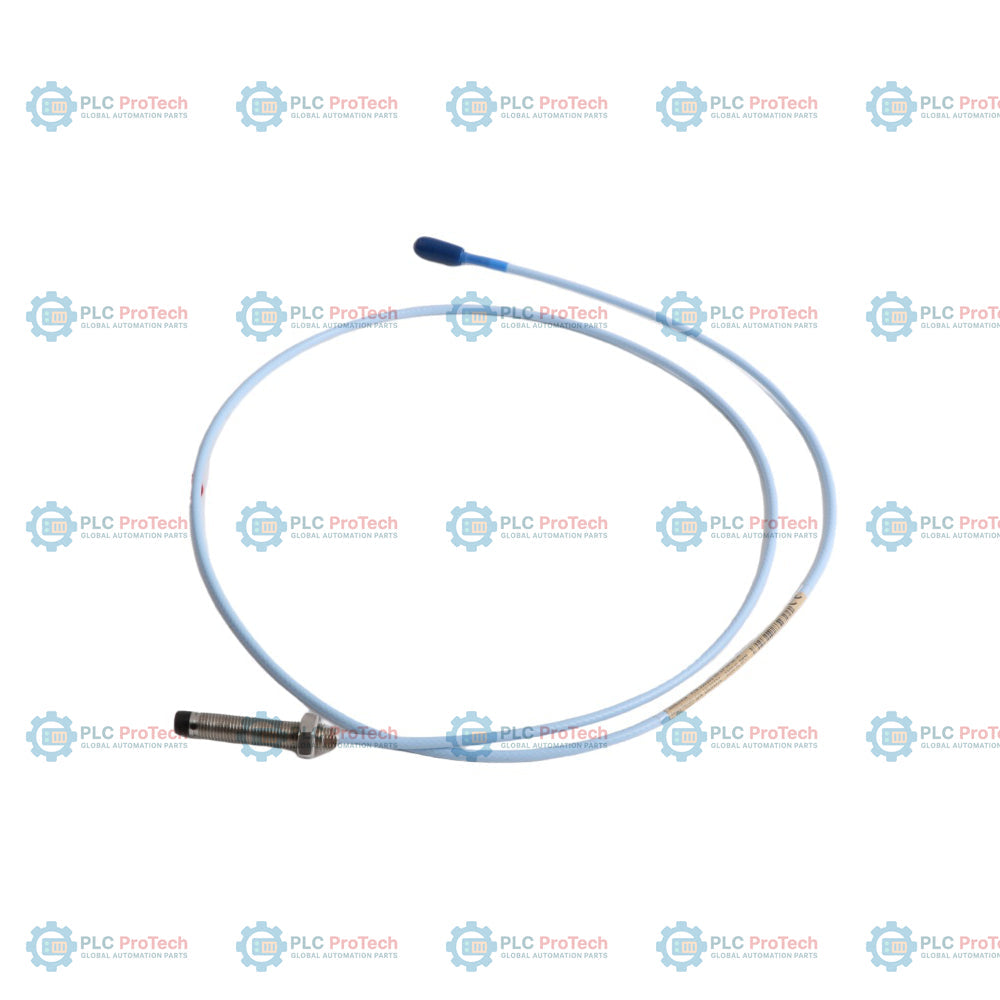

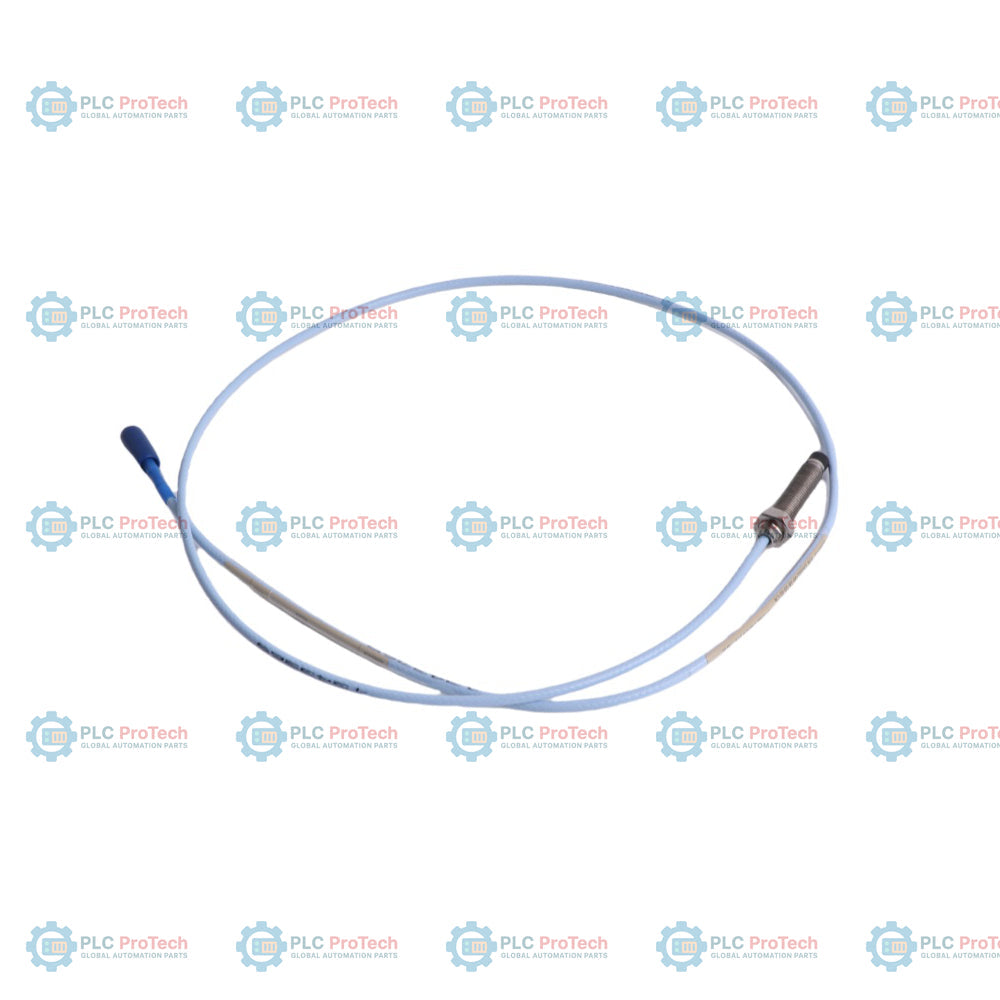

Bently Nevada 330101-00-14-10-02-05 3300 XL 8-mm-Näherungssonde

Beschreibung

Die Bently Nevada 330101-00-14-10-02-05 ist eine vollständig mit Gewinde versehene Konfiguration einer 8-mm-Näherungssonde aus dem 3300 XL 8-mm-Näherungssonden-System. Diese spezifische Variante verfügt über eine gesamte Gehäuselänge von 1,4 Zoll ohne gewindelosen Abschnitt (gewindelose Länge 0,0 Zoll), eine Gesamtkabellänge von 1,0 Meter (3,3 Fuß), abgeschlossen mit einem Miniatur-Koaxialstecker ClickLoc, sowie ein Standardkabel (nicht armiert). Sie ist vollständig mit CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche zertifiziert (Option für behördliche Zulassung 05) und unterscheidet sich damit von nicht zertifizierten (-00) Konfigurationen und armierten Alternativen (Basis -02).

Als zentrale Komponente in Ketten zum Maschinenschutz und zur Zustandsüberwachung ermöglicht dieser Wirbelstromsensor eine hochpräzise, berührungslose Messung der statischen und dynamischen Wellenverschiebung. Er lässt sich nahtlos mit einem Proximitor-Sensor der Serie 330180 und einem standardmäßigen 3300 XL-Verlängerungskabel verbinden, um zuverlässige Signaldaten an Überwachungsracks der Serie 3500 zu liefern und so katastrophale Ausfälle bei schnelllaufenden Turbomaschinen zu verhindern.

Merkmale

• Berührungslose Wirbelstromtechnologie für hochpräzise Messungen von Verschiebung und Schwingung.
• Standardmäßiges 3/8-24-UNF-Außengewinde über die gesamte Gehäuselänge von 1,4 Zoll, ideal für Lagergehäuse mit begrenztem Freiraum.
• Integriertes 1,0-Meter-Standardkoaxialkabel (3,3 Fuß) ohne externe Armierung, wodurch Gewicht und Volumen des Kabelprofils in geschlossenen Leitungen reduziert werden.
• Der vergoldete Miniatur-Koaxialstecker ClickLoc bietet eine zuverlässige Verbindung bei minimaler Signaldämpfung.
• Hervorragende Beständigkeit gegenüber Umwelteinflüssen dank eines robusten Sondenspitzenmaterials, das heißem Öl, Feuchtigkeit und Chemikalien standhält.
• Option für behördliche Zulassung 05 zur Zertifizierung der Sonde für eigensichere Anwendungen in explosionsgefährdeten Atmosphären.

Anwendungen

Diese Wirbelstromsonde eignet sich ideal für kritische rotierende Maschinen in der Energieerzeugung, Öl- und Gasindustrie, Petrochemie und Wasseraufbereitung. Zu den typischen Einsatzszenarien gehören:

• Überwachung radialer Wellenschwingungen in Dampf- und Gasturbinen.
• Messung des Axialschubs (axiale Verschiebung) an Kompressorrotoren.
• Überwachung der Rotorposition und der Gehäuseausdehnung in Hochleistungs-Industriepumpen.
• Analyse von Rundlauf und Exzentrizität der Welle von Wasserkraftgeneratoren.
• Allgemeine Überwachung des Lagerölfilmspiels und des Maschinenzustands.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Der Sensor verfügt über eine direkte physische Anschlussanordnung, die eine stabile Signalübertragung unter Bedingungen mit starken Vibrationen ermöglicht:

Installationsrichtlinien

Stellen Sie eine korrekte mechanische Installation sicher, um die Systemgenauigkeit zu erhalten und elektrische Störungen zu vermeiden:

• Abstandseinstellung: Stellen Sie die Sondenposition im Lagergehäuse mechanisch ein, bis der Ausgang des Proximitor-Sensors die angegebene DC-Vorspannung entsprechend der Mitte des linearen Kalibrierbereichs anzeigt (typischerweise -10,0 Vdc, entsprechend einem Abstand von 1,27 mm bzw. 50 mil).
• Anzugsmoment der Sicherungsmutter: Sichern Sie die Sonde nach der Einstellung des Abstands mit einer Gewinde-Sicherungsmutter und halten Sie die empfohlenen Anzugsmomentgrenzen ein, um Gewindeschäden oder Verformungen des Gehäuses zu vermeiden.
• Abschirmung und Erdung: Stellen Sie eine vollständige elektrische Isolation zwischen der Abschirmung des Koaxialkabels und dem Maschinengehäuse sicher. Verbinden Sie die Abschirmungen nur auf der Seite des Proximitor-Sensors mit der gemeinsamen Geräteerde.
• Kabelschutz: Verlegen Sie das 1,0-Meter-Standardkabel zum Schutz vor mechanischem Abrieb und der Ansammlung von Chemikalien in einem Metallrohr oder einer Schutzrinne.

Konformität und Zertifizierungen

Diese Sondenkonfiguration 330101 ist nach strengen internationalen Sicherheits- und Qualitätsstandards für industrielle Umgebungen zertifiziert:

• CSA: Zugelassen für explosionsgefährdete Bereiche der Klasse I, Division 1 und 2.
• ATEX/IECEx: Eigensicher für Gas- und Staubatmosphären (Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc) sowie nicht funkend bzw. mit erhöhter Sicherheit (Ex nA/ec IIC T5...T1 Gc).
• IEC 68-2-3: Erfüllt die standardmäßigen Prüfbedingungen für Feuchtigkeit und Luftfeuchtigkeit.
