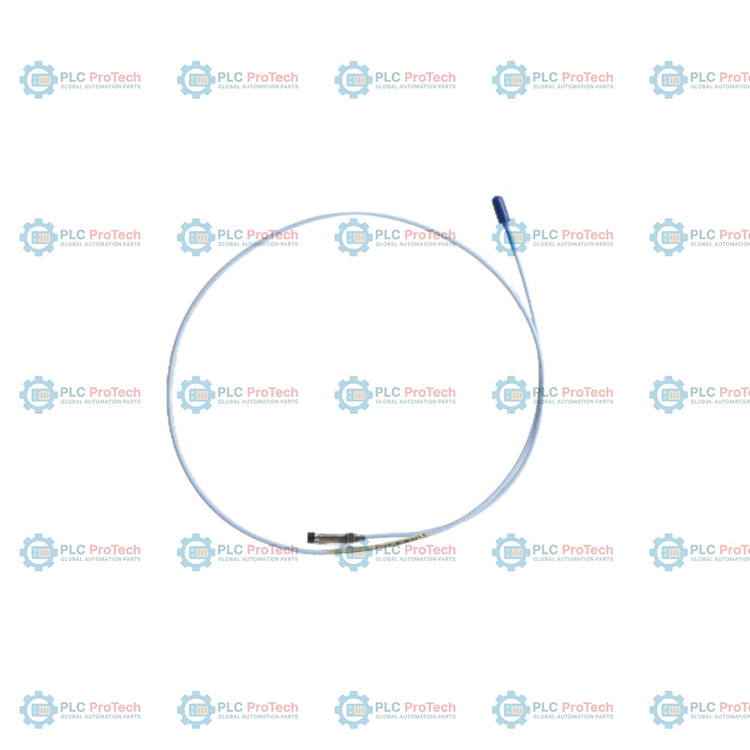

Beschreibung

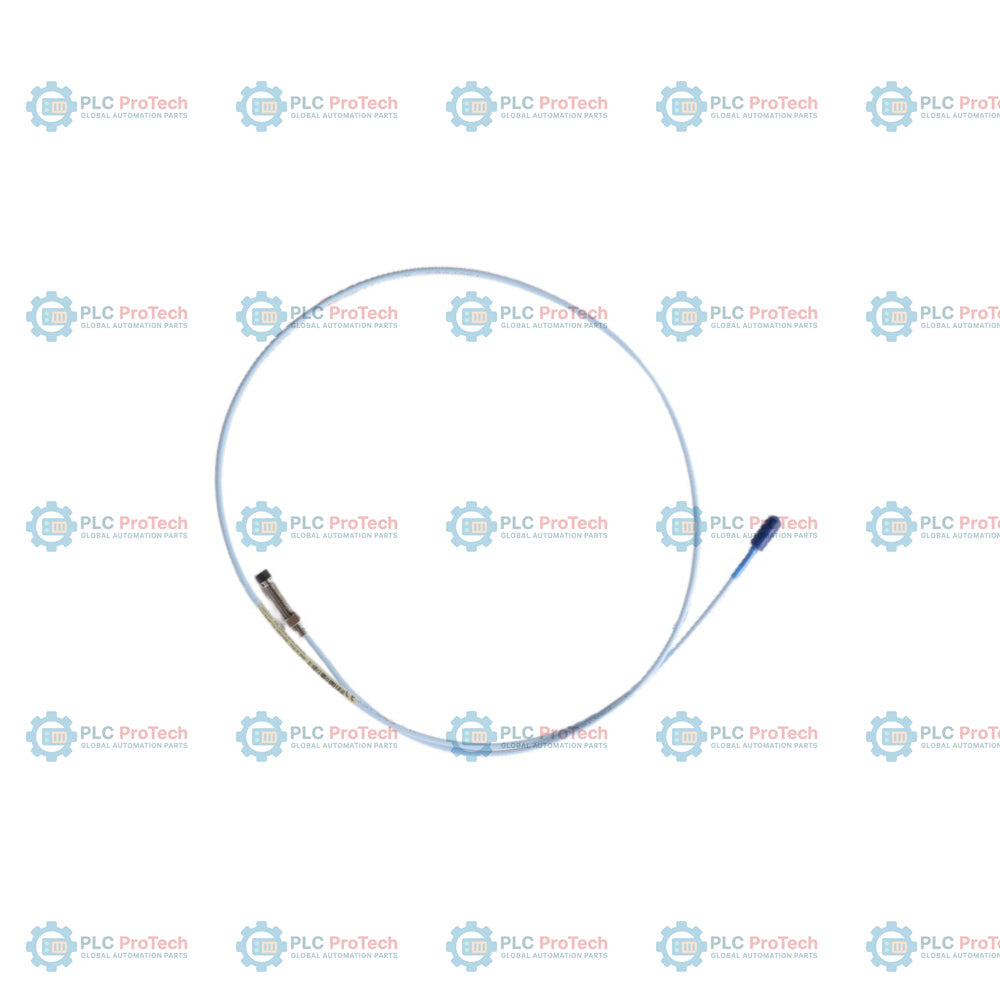

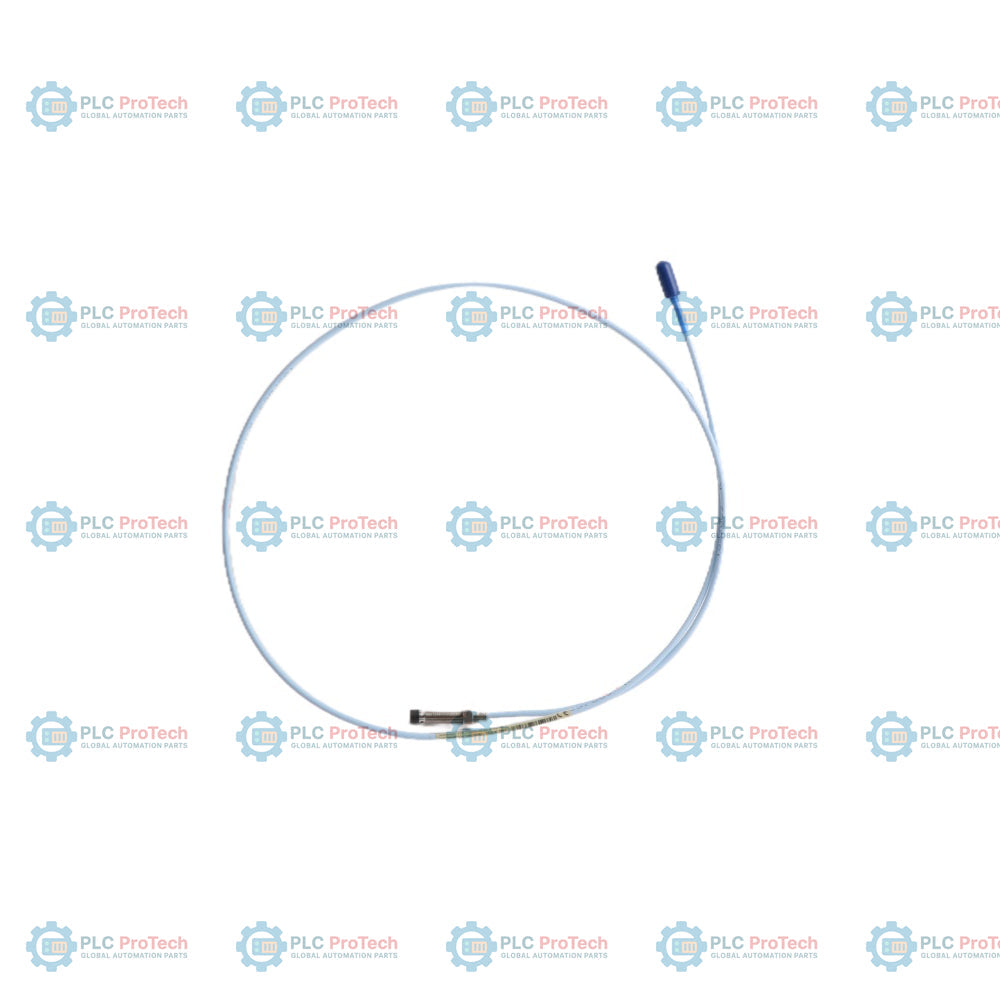

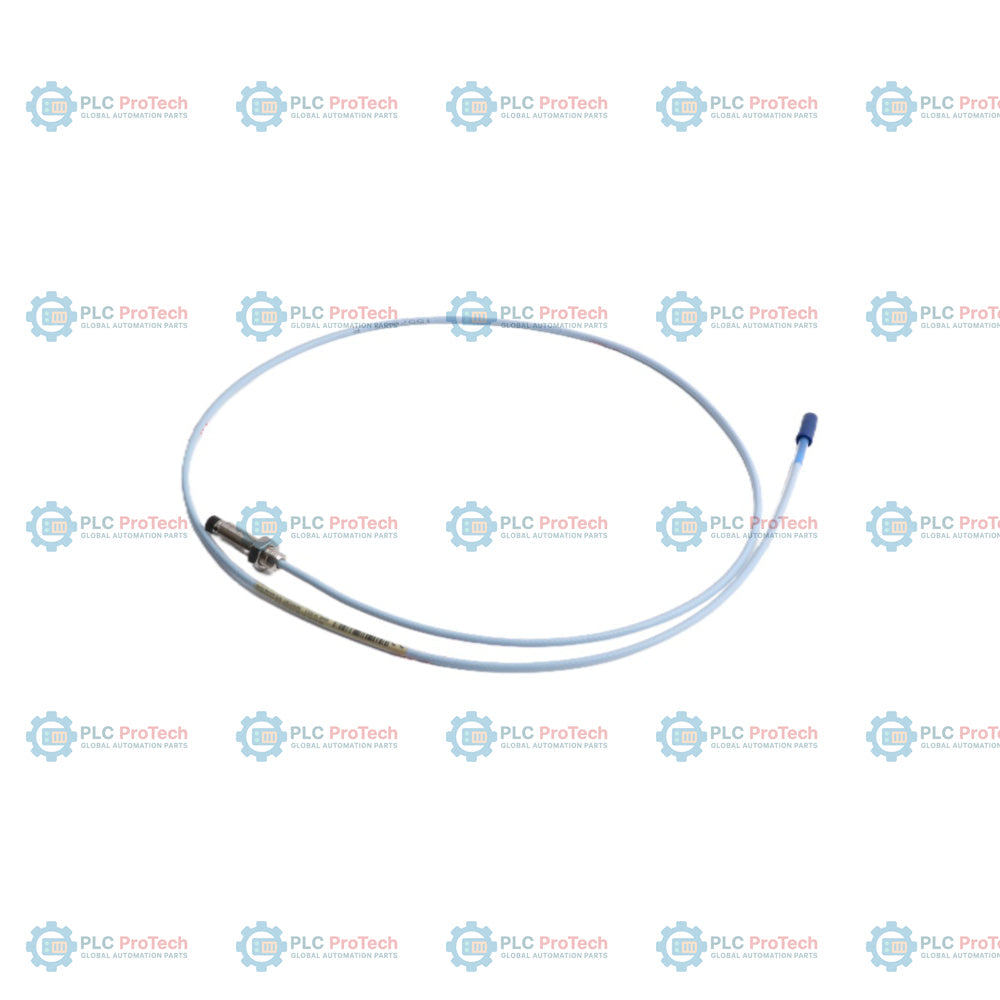

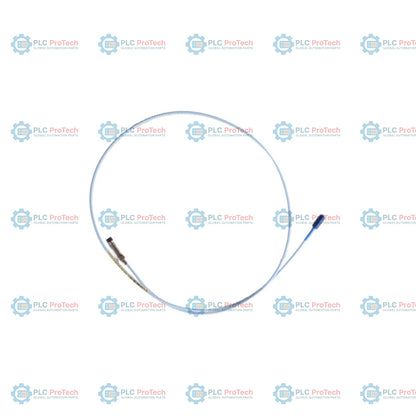

Der vollständig mit 3/8-24-UNF-Gewinde versehene Sondenkörper aus Stahl (Option 00) mit einer Gehäusegesamtlänge von 1,5 Zoll (Option 15) und einer Gesamtlänge von 1,0 m (Option 10) definiert die Konfiguration dieser Bently Nevada 3300 XL 8-mm-Näherungssonde — 330101-00-15-10-02-05.

Im Gegensatz zu armierten Konfigurationen (wie der Serie 330102) oder Modellen mit integrierten Steckerschutzvorrichtungen (Option 01) verfügt diese unarmierte Konfiguration über ein standardmäßiges Koaxialkabel und einen ungeschützten Miniatur-Koaxialstecker ClickLoc (Option 02). Dieser Wirbelstromsensor ist auf einen nominalen linearen Messbereich von 2,0 mm (80 mil) kalibriert und arbeitet innerhalb standardmäßiger Bently Nevada 3300 XL Überwachungssysteme zur Erfassung von Wellenschwingungen, axialer Position und radialer Verschiebung an Lagergehäusen kritischer rotierender Maschinen.

Merkmale

• Option 00 legt eine gewindelose Länge von 0,0 Zoll (0,0 mm) fest, wodurch das gesamte 1,5-Zoll-Gehäuse vollständig mit Gewinde versehen ist und eine flexible Montageanpassung ermöglicht.
• Option 15 bietet eine Gehäusegesamtlänge von 1,5 Zoll mit standardmäßigen 3/8-24-UNF-Gewinden.
• Option 10 legt eine Gesamtkabellänge von 1,0 Meter (3,3 Fuß) fest und erfüllt damit spezifische Anforderungen an Abstand und Konfiguration.
• Option 02 stattet die Sonde mit einem Miniatur-Koaxialstecker ClickLoc an einem standardmäßigen unarmierten Koaxialkabel aus.
• Option 05 bietet Zulassungen einschließlich CSA, ATEX und IECEx für Installationen in explosionsgefährdeten Bereichen.
• Das berührungslose Wirbelstrom-Messprinzip ist unempfindlich gegenüber Öl-, Wasser- und Dampfverunreinigungen an der Sondenspitze.

Anwendungen

• Messung der radialen Wellenschwingung und der axialen Schubposition von Dampfturbinen.
• Überwachung der Rotorverschiebung und Gehäuseausdehnung von Gasturbinen.
• Rotordynamik- und Lagerspielprüfungen an Zentrifugalkompressoren und mehrstufigen Pumpen.
• Permanente Überwachung von Schwingungen an Maschinengehäusen und Lagergehäusen in gefährlichen industriellen Umgebungen.

Bestellinformationen

CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche

Installationsrichtlinien

• Die Sonde gemäß den Kalibrierungsanforderungen des Systems mit dem geeigneten Sondenabstand montieren (nominell 1.27 mm bzw. 50 mils).
• Sicherstellen, dass das standardmäßige unarmierte Koaxialkabel ordnungsgemäß durch Schutzrohre geführt wird, um Verschleiß oder mechanischen Abrieb zu verhindern.
• Eine maximale Gewindeeingriffslänge von 0.563 in einhalten, um ein Verklemmen in den Gewinden des Lagergehäuses während der Installation zu verhindern.
• Geeignete Abschirmungs- und Erdungspraktiken im gesamten Aufnehmersystem anwenden, um elektromagnetische Störungen zu minimieren.
• Standardmäßige ClickLoc-Steckverbinder gemäß den Vorgaben handfest anziehen, um den koaxialen Signalweg zu sichern.

Konformität und Zertifizierungen

• CSA-, ATEX- und IECEx-Zulassungen für den Einsatz in explosionsgefährdeten Bereichen (Option 05)
• Ex ia IIC T5...T1 Ga (für eigensichere Gasatmosphären)
• Ex ia IIIC T90degC...T280degC Dc (für eigensichere Staubatmosphären)
