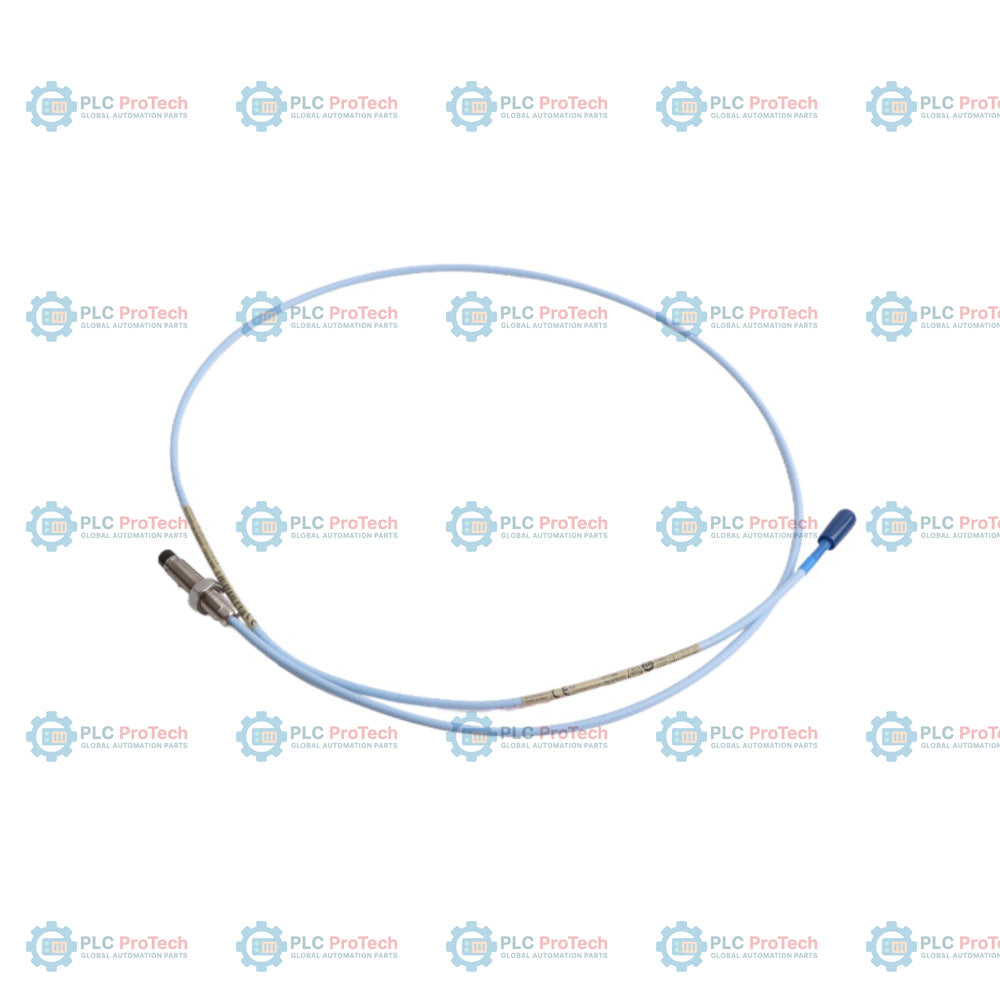

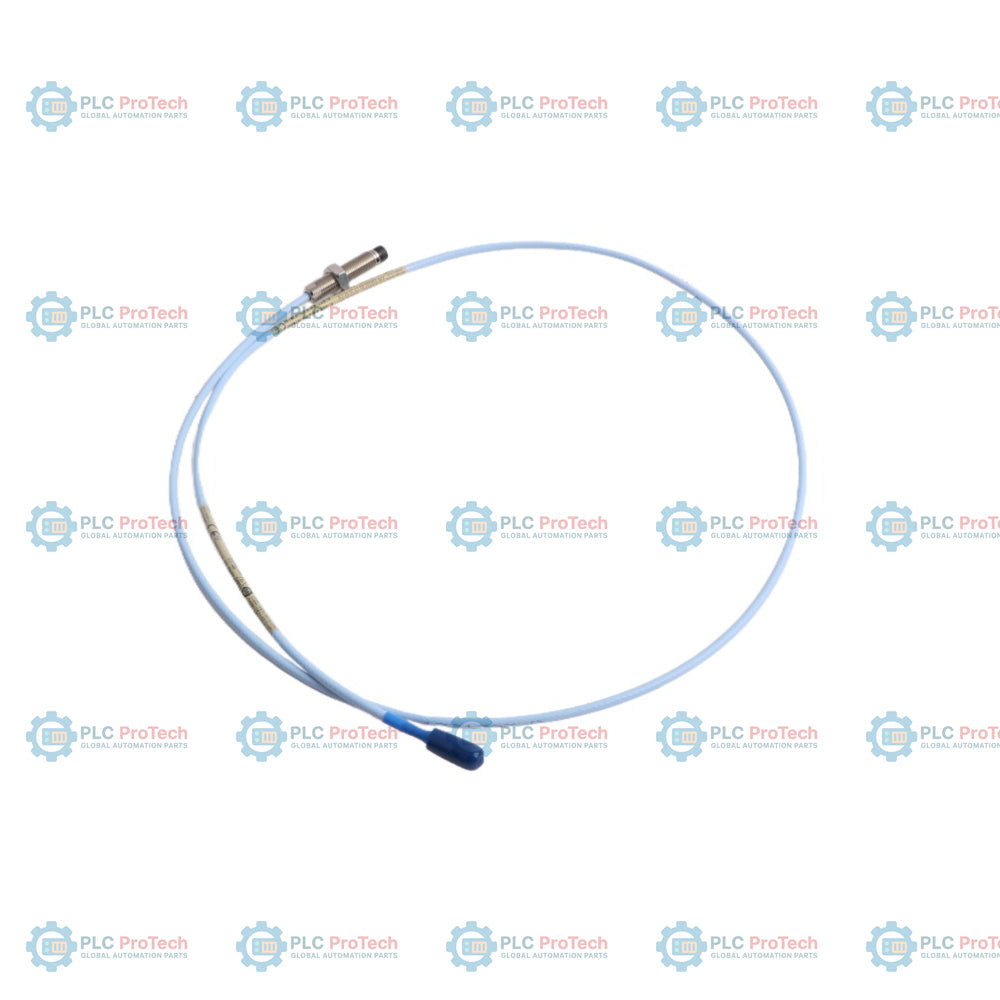

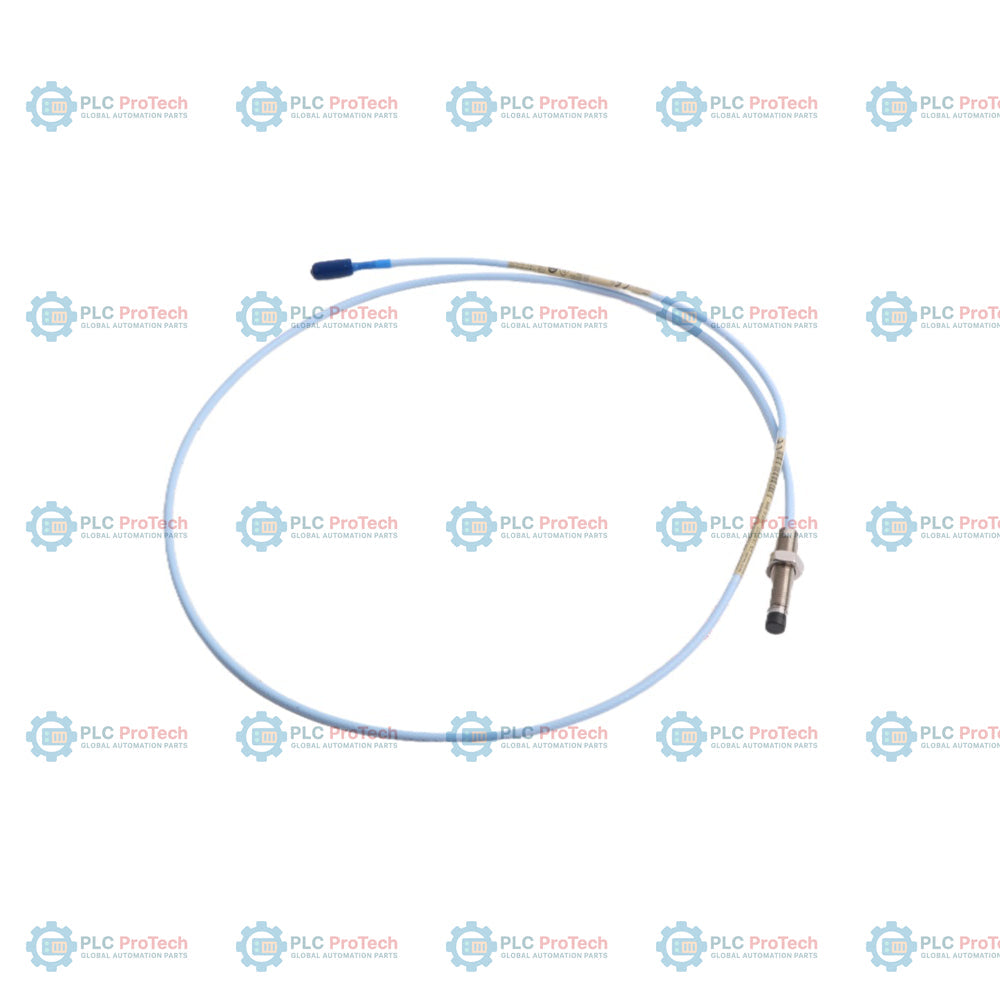

Bently Nevada 330101-00-17-20-12-05 3300 XL 8-mm-Näherungssonde

Beschreibung

Option 00 (0,0 Zoll gewindelose Länge), Option 17 (1,7 Zoll Gehäusegesamtlänge), Option 20 (2,0 m Gesamtlänge), Option 12 (FluidLoc-Kabel ohne Steckerschutz) und Option 05 (CSA-, ATEX- und IECEx-Zulassungen) konfigurieren den Bently Nevada 330101-00-17-20-12-05, eine Wirbelstrom-8-mm-Näherungssonde. Diese Sonde wird für berührungslose Messungen von Schwingungen und Wellenpositionen verwendet und ist eine grundlegende Messwandlerkomponente, die in kritischen Maschinenschutzsystemen mit einem 3300-XL-Proximitor-Sensor und Verlängerungskabel kombiniert wird.

Diese Konfiguration verwendet ein FluidLoc-Kabel (Option 12), das eine interne Abdichtung bietet und verhindert, dass Schmieröl oder Prozessgase entlang des Kabelinneren des Koaxialkabels austreten. Im Gegensatz zu armierten Alternativen oder Varianten mit Standardverkabelung bietet die nicht armierte Serie 330101 eine hohe Flexibilität bei der Kabelführung durch Standardrohre und gewährleistet gleichzeitig die Dichtheit. Die Gehäusegesamtlänge von 1,7 Zoll ist vollständig mit einem 3/8-24-UNF-2A-Gewinde versehen und ermöglicht eine präzise Spaltkalibrierung bei der direkten Montage an Lagergehäusen oder Maschinengehäusen.

Merkmale

• FluidLoc-Kabeltechnologie: Option 12 verhindert, dass Öl und andere Prozessflüssigkeiten durch das Kabelinnere aus der Maschine austreten.
• Vollständig mit Gewinde versehenes Gehäuse: Option 00 gibt eine gewindelose Länge von 0,0 Zoll vor und maximiert den Gewindeeingriff bei beengten Einbauverhältnissen.
• Gehäuselänge von 1,7 Zoll: Option 17 bietet eine standardmäßige Gehäusegesamtlänge von 1,7 Zoll mit 3/8-24-UNF-2A-Gewinde für Lagerhalterungskonfigurationen.
• Gesamtlänge von 2,0 Metern: Option 20 bietet eine Gesamtlänge von 2,0 m und ermöglicht eine korrekte Abstimmung innerhalb eines 5-Meter- oder 9-Meter-Messwandlersystems.
• Koaxialsteckverbinder ClickLoc: Der miniaturisierte Koaxialsteckverbinder verfügt über eine korrosionsbeständige, vergoldete Ausführung, die beim vollständigen Festziehen einrastet.
• Zulassungen für explosionsgefährdete Bereiche: Option 05 ist für die Installation in explosionsgefährdeten Bereichen mit CSA-, ATEX- und IECEx-Zulassungen zertifiziert.

Anwendungen

• Überwachung von Wellenschwingungen und axialer Position von Dampf- und Gasturbinen
• Messungen der Rotorverschiebung von Kompressoren und Pumpen
• Lagergehäuseinstallationen, bei denen die Ölrückhaltung entlang des Kabelverlaufs entscheidend ist
• Permanente Maschinenschutzsysteme in explosionsgefährdeten chemischen und petrochemischen Bereichen

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Stellen Sie bei der Installation der Sonde sicher, dass die folgenden bewährten technischen Verfahren eingehalten werden:

• Kalibrierung des Sondenabstands: Montieren Sie die Sonde mit dem entsprechenden mechanischen Abstand (typischerweise 1.27 mm oder 50 mil), der der Systemkalibrierungskurve entspricht.
• Kabelführung: Vermeiden Sie scharfe Biegungen oder Zugkräfte von mehr als 330 N (75 lbf). Stellen Sie sicher, dass Koaxialkabel durch Schutzrohre oder Kabeltrassen geführt werden.
• Erdung und Abschirmung: Schließen Sie die Abschirmung des Verlängerungskabels ordnungsgemäß ab und erden Sie das System, um elektrische Störungen im Schwingungsmonitor zu vermeiden.
• Gewindeeingriff: Der maximale Gewindeeingriff darf 0.563 Zoll nicht überschreiten, um ein Verklemmen oder eine mechanische Verformung zu verhindern.
• Leckagevermeidung: Stellen Sie sicher, dass der Viton-O-Ring korrekt am Gehäuse positioniert ist, um eine Differenzdruckdichtung herzustellen.

Konformität und Zertifizierungen

Die Sonde 330101-00-17-20-12-05 ist für den Einsatz in industriellen und explosionsgefährdeten Umgebungen mit den folgenden Zulassungen zertifiziert:

• CSA: Für explosionsgefährdete Bereiche zertifiziert
• ATEX: Für explosionsgefährdete Gasatmosphären zertifiziert
• IECEx: Für explosionsgefährdete Bereiche zertifiziert
