Beschreibung

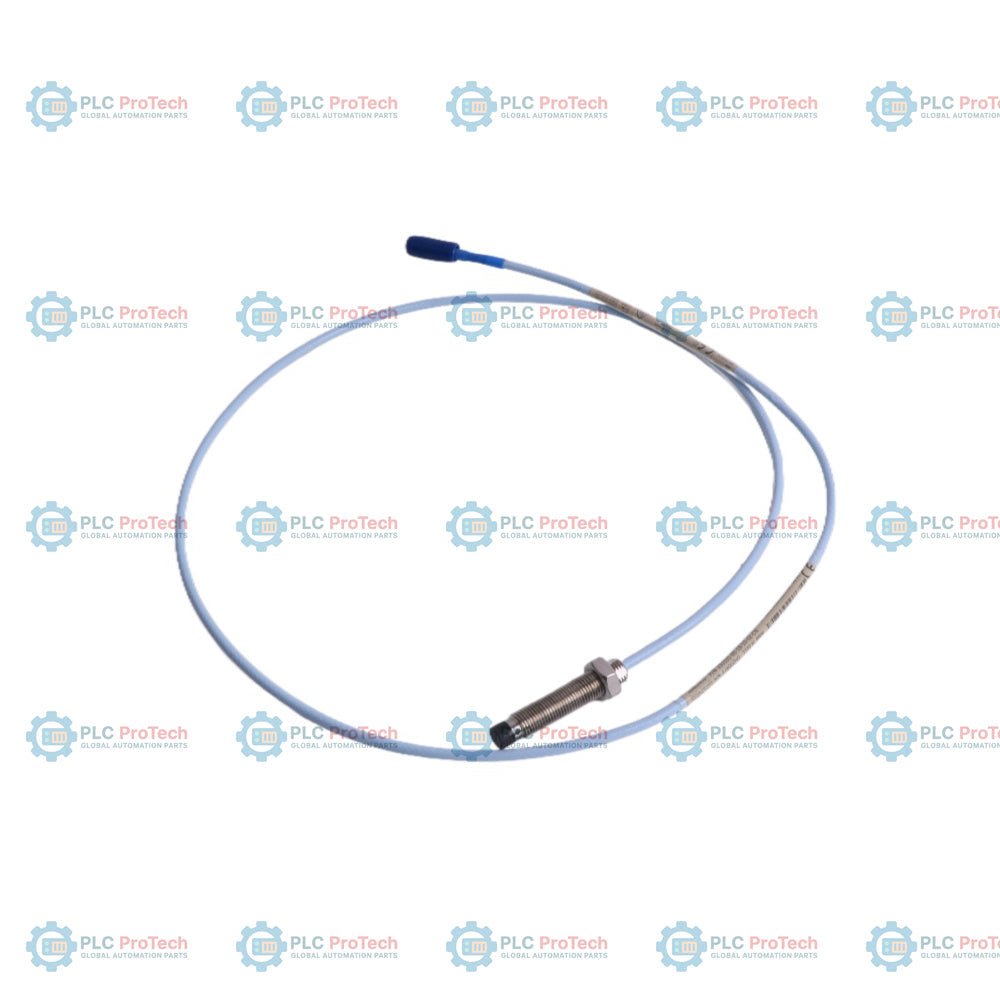

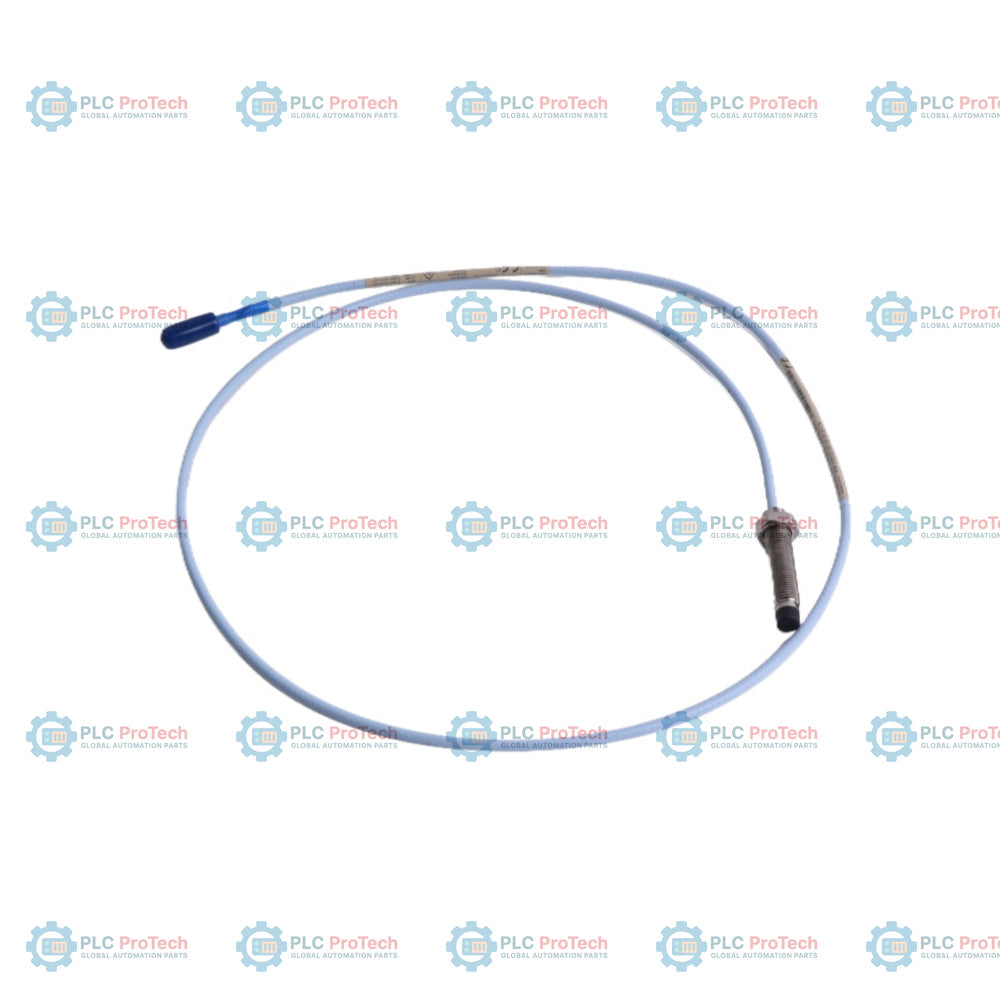

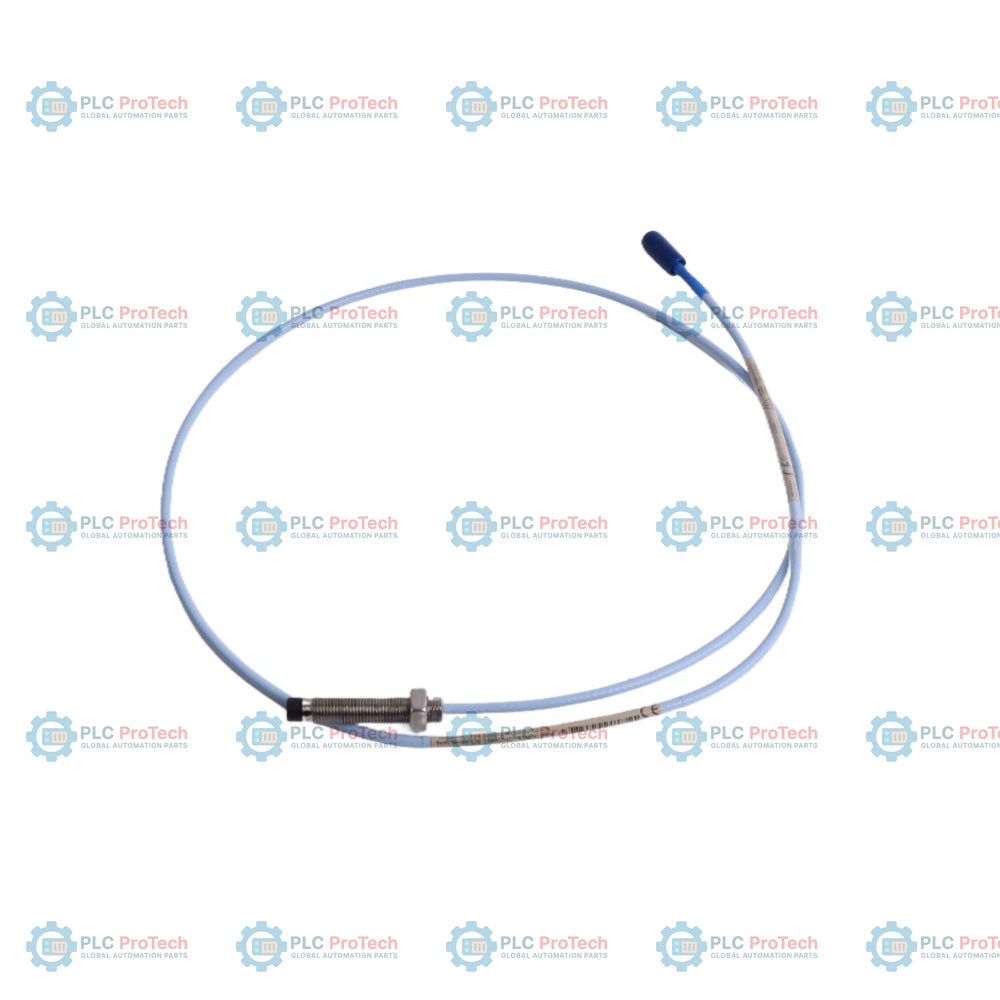

Die Bently Nevada 330101-00-18-20-12-05 ist eine hochpräzise, unarmierte 3300 XL 8-mm-Näherungssonde mit 3/8-24-UNF-Gewinde, einer gewindefreien Länge von 0,0 Zoll, einer Gehäusegesamtlänge von 1,8 Zoll, einer integrierten Gesamtlänge von 2,0 Metern (6,6 Fuß) und einem FluidLoc-Kabel mit einem Miniatur-Koaxialsteckverbinder ClickLoc, zertifiziert für explosionsgefährdete Bereiche gemäß den Bestimmungen von ATEX, IECEx und CSA. Im Gegensatz zu Standard-Näherungssonden verfügt diese Spezialversion über die FluidLoc-Kabeltechnologie (Option 12), die eine proprietäre interne Blockkonstruktion nutzt, um zu verhindern, dass Öl, Prozessflüssigkeiten oder Gase durch den Innenraum des Koaxialkabels wandern und aus dem Maschinengehäuse austreten. Damit eignet sie sich ideal für kritische Lagergehäuse in Dampf- und Gasturbinen, Kreiselverdichtern und schweren Industriepumpen, bei denen die Eindämmung von Öl für die Sicherheit und Betriebssicherheit der Anlage entscheidend ist.

Die nach dem Wirbelstromprinzip arbeitende Sondenspule ist in einer robusten Spitze aus Polyphenylensulfid (PPS) stark eingekapselt. Diese Konstruktion widersteht chemischen Angriffen, Materialabbau und physischem Abrieb in anspruchsvollen Maschinenumgebungen. In Kombination mit einem kompatiblen 3300 XL Proximitor-Sensor und Verlängerungskabel bildet diese Konfiguration 330101 einen robusten Maschinenschutzkreis, der stabile berührungslose Messungen von Schwingungen und axialer Position ermöglicht.

Merkmale

• FluidLoc-Kabelschutz (Option 12): Das speziell entwickelte Kabel verhindert, dass Öl und Prozessflüssigkeiten durch das Innere des Kabelmantels aus dem Maschinengehäuse austreten.
• Gewindekörper ohne Armierung (3/8-24 UNF): Ein standardmäßiger, nicht armierter Gewindekörper mit 3/8-24-Gewinde zur direkten Montage durch Einschrauben in Lagergehäuse und Montagehalterungen.
• Vollständig mit Gewinde versehenes Gehäuse: Eine gewindefreie Länge von null (0,0 Zoll) ermöglicht maximalen Gewindeeingriff in engen Maschinenwänden.
• Geformte PPS-Spitze: Die aktive Wirbelstromspule ist tief eingekapselt und dadurch vor Feuchtigkeit, Turbinenöl und aggressiven Chemikalien geschützt.
• Kern mit hohem Widerstand: Das integrierte 2,0-Meter-Kabel weist einen nominalen Gleichstromwiderstand von 7,88 Ohm auf und ermöglicht eine präzise Signalabstimmung mit kompatiblen Proximitor-Sensoren.
• Für explosionsgefährdete Bereiche zertifiziert (Option 05): Verfügt über internationale Zulassungen von CSA, ATEX und IECEx für den Einsatz in eigensicheren oder nicht zündfähigen Industrieumgebungen.

Anwendungen

• Überwachung radialer Wellenschwingungen und axialer Verschiebungen in Gleitlagern.
• Überwachung der Rotorposition an Hochdruck-Kreiselverdichtern und Dampfturbinengeneratoren.
• Machinery protection inside critical gearboxes and pumps prone to interior oil mist and fluid bypass.
• Maschinenschutz in kritischen Getrieben und Pumpen, die anfällig für internen Ölnebel und Fluid-Bypass sind.

Kontinuierliche Überwachung rotierender Wellen in gefährlichen petrochemischen Anlagen sowie Öl-, Gas- und Energieerzeugungsanlagen.

CSA-, ATEX- und IECEx-Zulassungen (Einstufungen als eigensicher und nicht zündfähig)

Installationsrichtlinien

• Einstellen des Sondenabstands: Stellen Sie den Abstand zwischen der Sondenspitze und der Zielwelle der Maschine auf den nominalen Kalibrierabstand von 1,27 mm (50 mil) ein. Dadurch befindet sich der Sensor im Mittelpunkt der linearen Ausgangsspannungskurve.
• Grenzen für den Gewindeeingriff: Achten Sie darauf, beim Einschrauben des Sondenkörpers in die inneren Maschinenoberflächen den maximalen Gewindeeingriff von 0,563 Zoll (Standard 9/16 UNF) nicht zu überschreiten, um ein mechanisches Verklemmen zu verhindern.
• Kabelführung: Halten Sie bei der Verlegung des FluidLoc-Kabels einen minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll) ein. Verlegen Sie die Drähte des Näherungssensors nicht unmittelbar neben Hochspannungsleitungen, um elektrische Störungen zu vermeiden.
• Steckerverbindung: ClickLoc-Koaxialstecker müssen handfest verbunden werden, um den internen, vergoldeten Kontaktmechanismus zu sichern. Verwenden Sie keine schweren Werkzeuge zum Festziehen der Mini-Koaxialverbindung.

Konformität und Zertifizierungen

• ATEX / IECEx: Ex ia IIC T5...T1 Ga (Zone 0) / Ex nA IIC T5...T1 Gc (Zone 2)
• CSA: Klasse I, Gruppen A, B, C und D; Klasse II, Gruppen E, F und G; Klasse III
