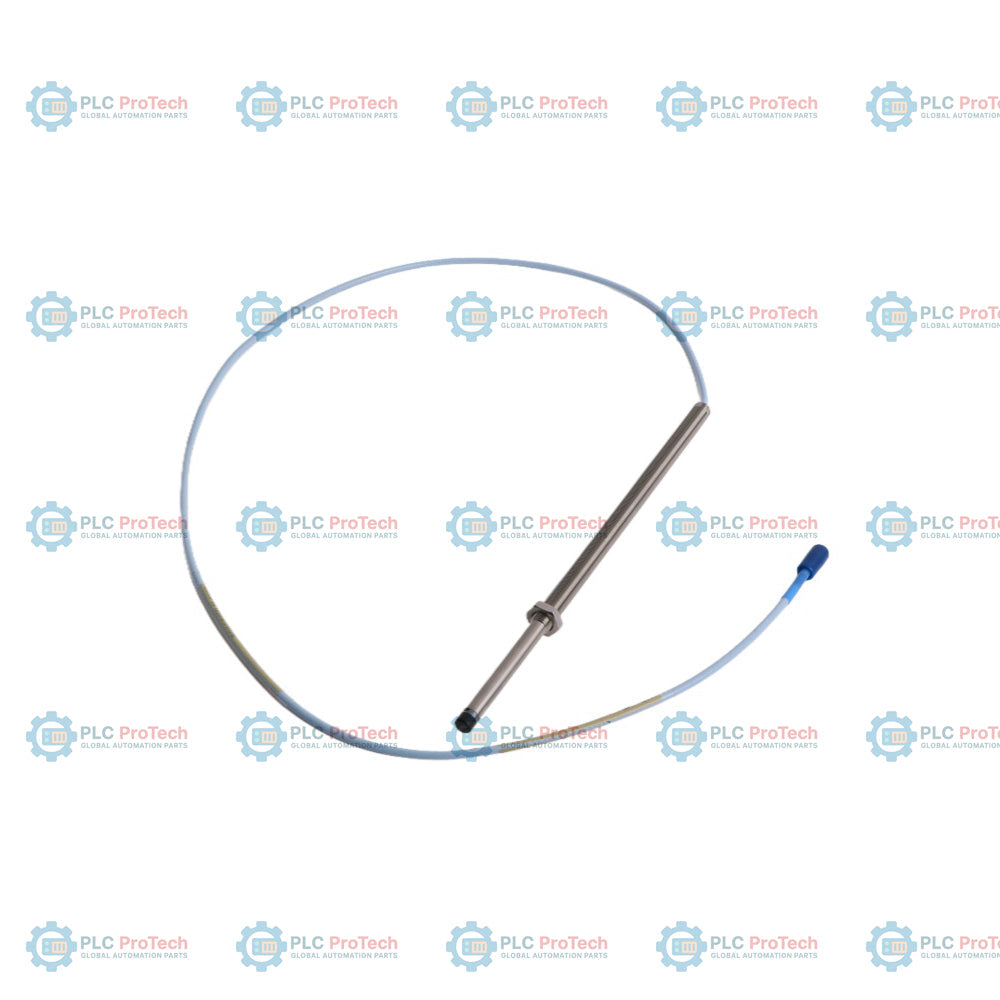

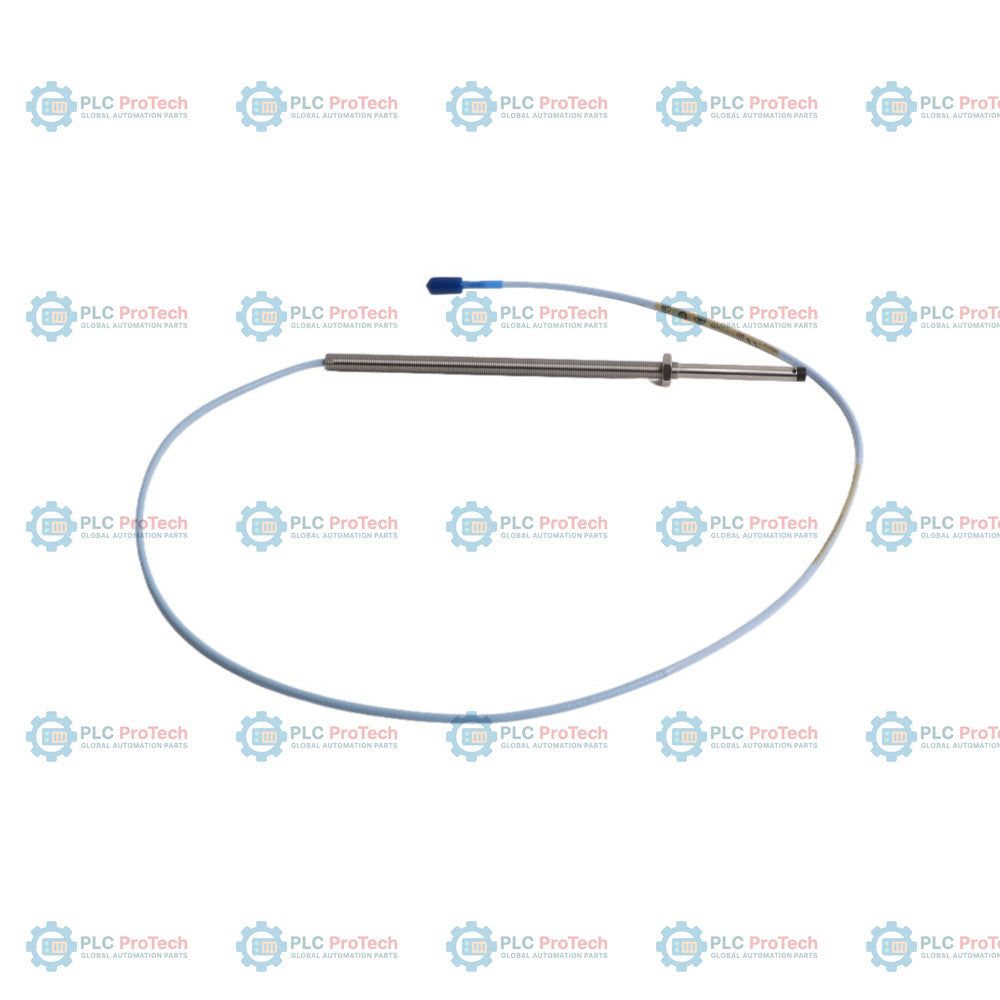

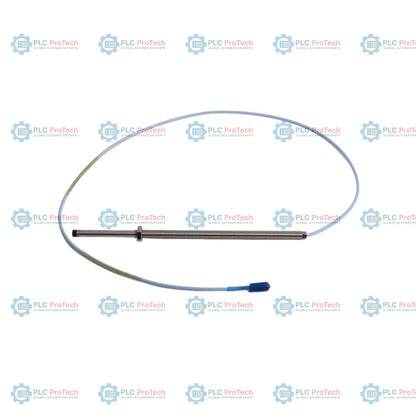

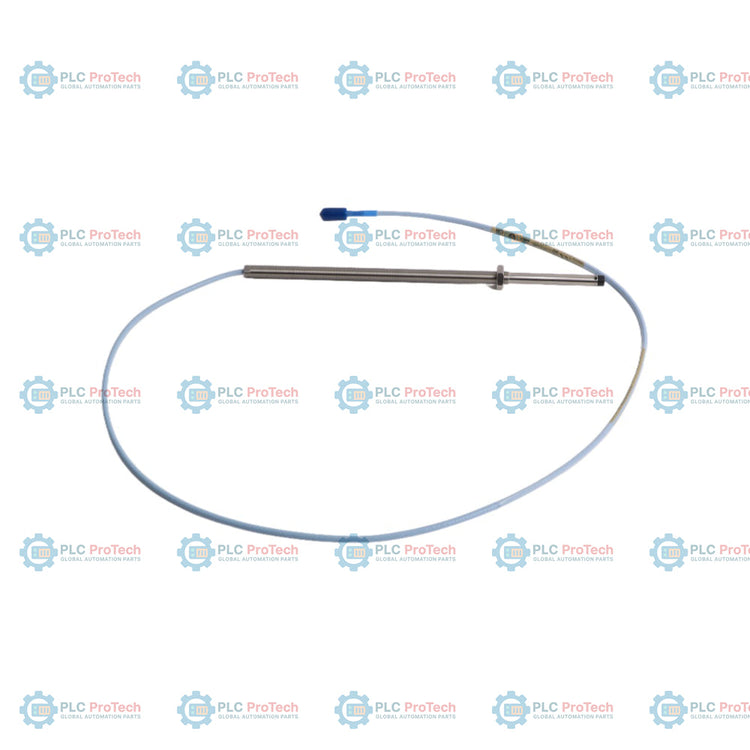

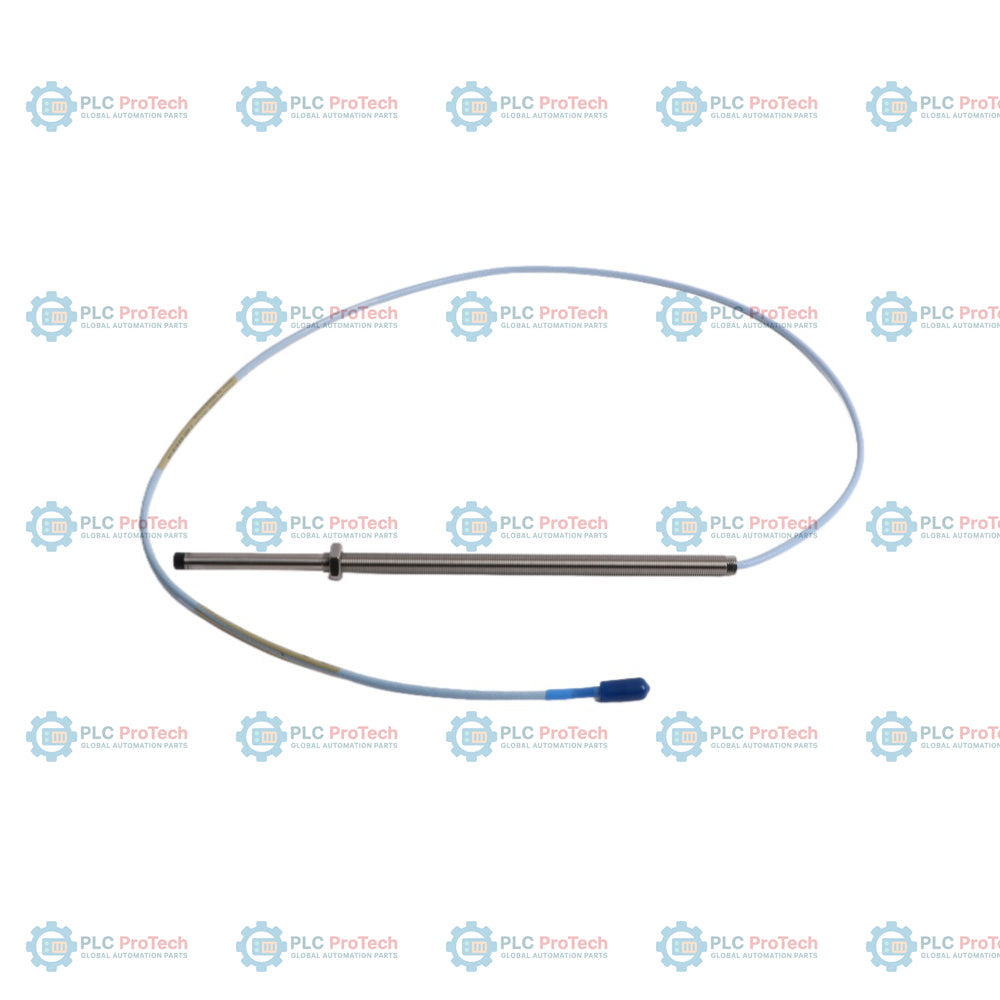

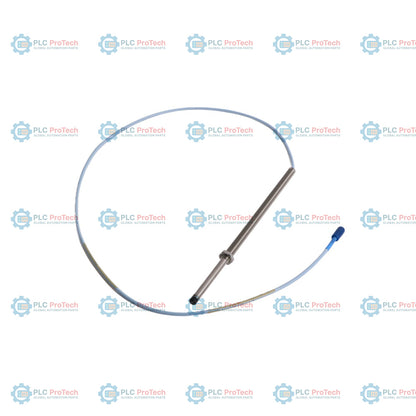

Bently Nevada 330103-06-15-10-12-05 3300 XL-Näherungssonde

Beschreibung

Die gewindelose Länge von 60 mm (Option 06), die gesamte Gehäuselänge von 150 mm (Option 15) und die Gesamtlänge von 1,0 m (Option 10) legen diese Konfiguration der 3300 XL 8-mm-Näherungssonde fest – 330103-06-15-10-12-05.

Diese spezifische Konfiguration verfügt über ein FluidLoc-Kabel (Option 12), das verhindert, dass Öl und andere Prozessflüssigkeiten durch das Kabelinnere aus der Maschine austreten, anders als bei Standardkabeln ohne FluidLoc. Diese Variante verfügt über ein Gehäuse mit metrischem M10 x 1-Gewinde (ohne Armierung) und umfasst die standardmäßigen CSA-, ATEX- und IECEx-Zulassungen (Option 05) für den Einsatz in explosionsgefährdeten Bereichen. Sie ist Teil des 3300 XL 8-mm-Näherungssensorsystems und wandelt Wirbelstrommessungen der Auslenkung in ein proportionales elektrisches Signal um, wenn sie mit einem kompatiblen 3300 XL Proximitor-Sensor und Verlängerungskabel kombiniert wird.

Merkmale

• Gewindelose Länge (Option 06): Gewindeloser Abschnitt von 60 mm für flexible Montage und spezifische Anforderungen an die Gehäusetiefe.
• Gesamte Gehäuselänge (Option 15): Gesamte Gehäuselänge 150 mm mit M10 x 1-Gewindekonfiguration.
• Gesamtlänge der Sonde (Option 10): Gesamte Kabellänge der Sonde 1,0 Meter (3,3 Fuß).
• FluidLoc-Kabel (Option 12): Patentiertes Kabeldesign mit einem internen Dichtmittel, das die Migration von Flüssigkeiten, Öl und Feuchtigkeit entlang des Kabelkerns blockiert.
• Zulassung für explosionsgefährdete Bereiche (Option 05): Zertifiziert für eigensichere und nicht funkende Installationen gemäß den Normen CSA, ATEX und IECEx.
• Austauschbares Design: Vollständig kompatibel mit nicht-XL-Komponenten der 3300-Serie für 5 mm und 8 mm.

Anwendungen

Diese Näherungssonde wird zum berührungslosen Maschinenschutz und zur Zustandsüberwachung kritischer industrieller rotierender Anlagen eingesetzt. Typische Anwendungen sind:

• Messung von Radialschwingungen und Axialpositionen an Dampf- und Gasturbinen
• Überwachung der Wellenauslenkung in großen Pumpen und Kompressoren
• Messung der Drehzahl und Erfassung der Phasenreferenz (Keyphasor)
• Überwachung ölgeschmierter Lagergehäuse, bei der das FluidLoc-Kabel den Flüssigkeitsdurchtritt verhindert

Bestellinformationen

CSA-, ATEX- und IECEx-Zulassungen

Installationsrichtlinien

Um eine ordnungsgemäße Installation der Näherungssonde 3300 XL 8 mm sicherzustellen, sind die folgenden Richtlinien zu beachten:

• Halten Sie beim Verlegen einen minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll) ein, um eine Beschädigung der Adern zu verhindern.
• Der Gewindeeingriff in die Montagekonstruktion darf bei M10 x 1-Gewinden 15 mm nicht überschreiten, um mechanisches Verklemmen zu vermeiden.
• Die vergoldeten ClickLoc-Steckverbinder müssen von Hand festgezogen werden, bis sie hörbar einrasten; verwenden Sie keine Zange, außer beim Anschließen an einen Edelstahlsteckverbinder, der nicht zur XL-Serie gehört.
• Verlegen Sie das Sondenkabel nicht in der Nähe von Hochspannungsleitungen oder Quellen übermäßiger elektromagnetischer Störungen.
• Bei Anwendungen mit Ölkontakt ist sicherzustellen, dass die FluidLoc-Kabeldichtung intakt ist, damit kein Prozessmedium vorbeiströmen kann.

Konformität und Zertifizierungen

Die Konfiguration der Näherungssonde 3300 XL 8 mm mit Option 05 erfüllt die folgenden Normen:

• ATEX/IECEx: Eigensicher (Ex ia IIC T5...T1 Ga) und nicht funkenbildend/Ec (Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc) bei Installation gemäß Zeichnungen.
• CSA/NRTL/C: Klasse I, Zone 0: AEx/Ex ia IIC T5...T1 Ga; Klasse I, Division 2, Gruppen A, B, C, D; Klasse I, Zone 2: AEx/Ex nA IIC T5...T1 Gc.
• CE/EMV: Konform mit der EU-EMV-Richtlinie 2014/30/EU (EN 61000-6-2, EN 61000-6-4) und der RoHS-Richtlinie 2011/65/EU.
• China-RoHS: EFUP-Kennzeichnung von 15 Jahren gemäß SJ/T 11364-2024.
• Funktionale Sicherheit: SIL 2 (HFT = 0), SIL 3 (HFT = 1) zertifiziert.
