Beschreibung

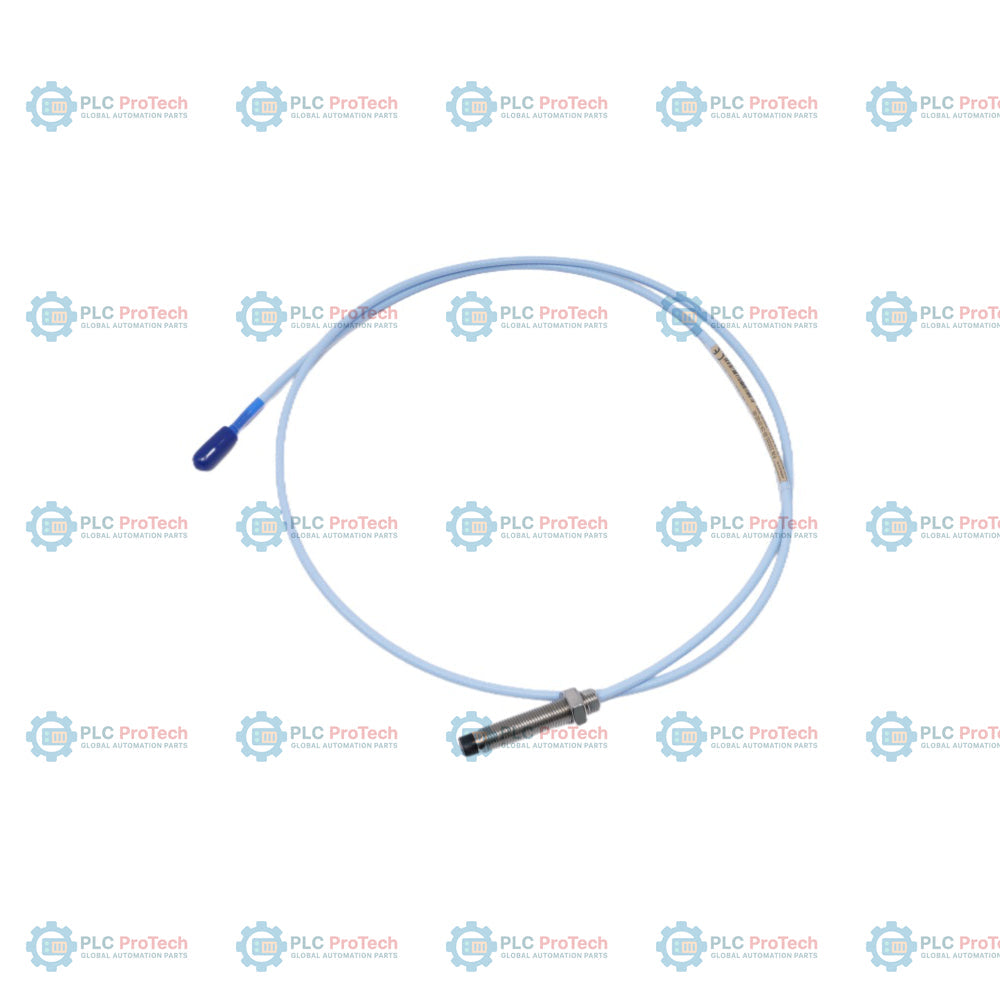

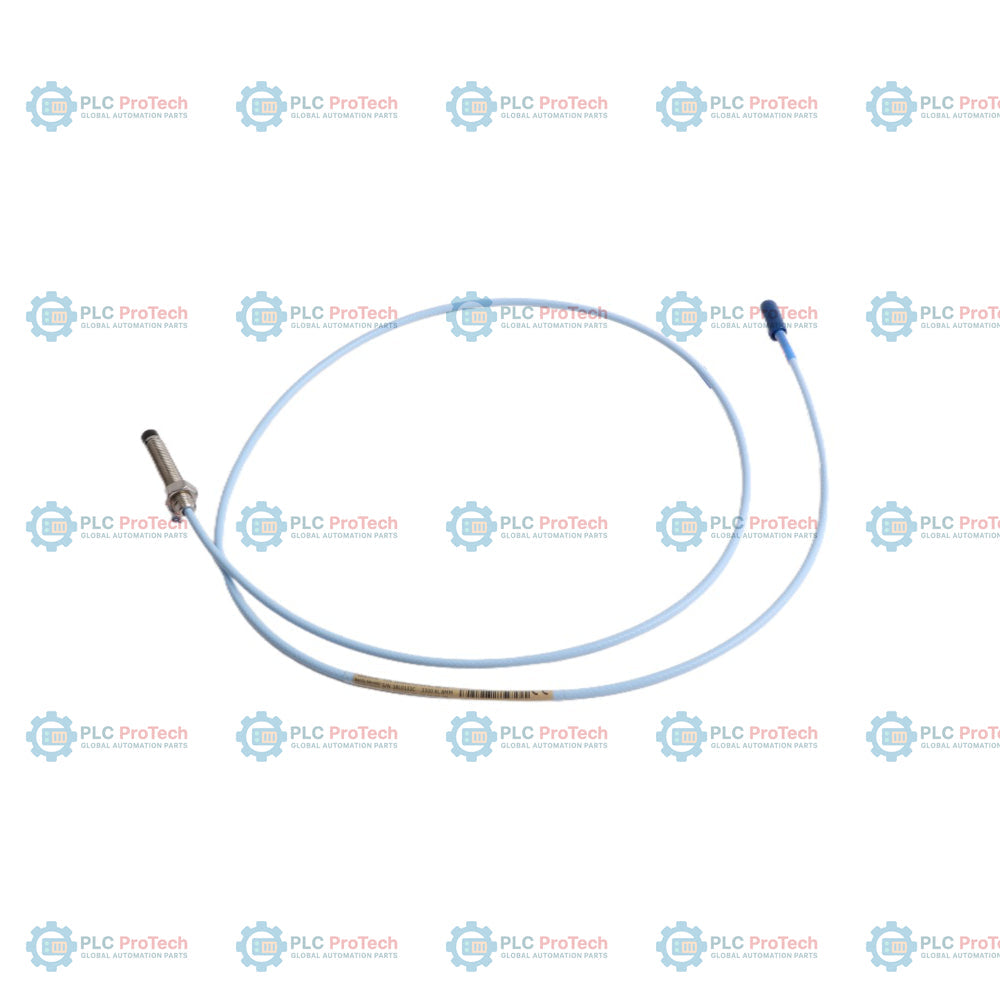

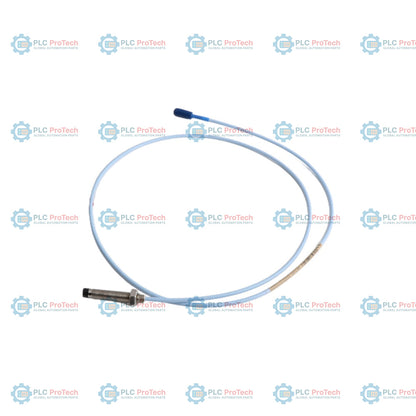

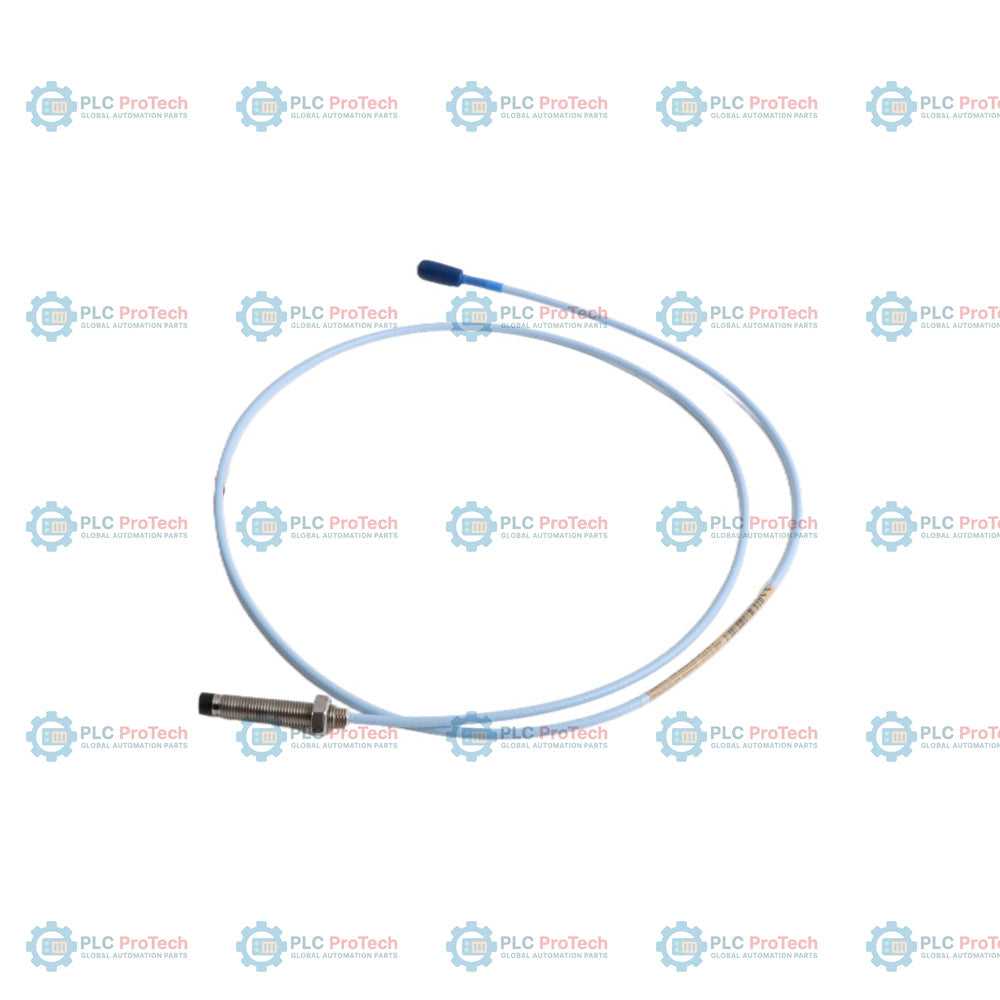

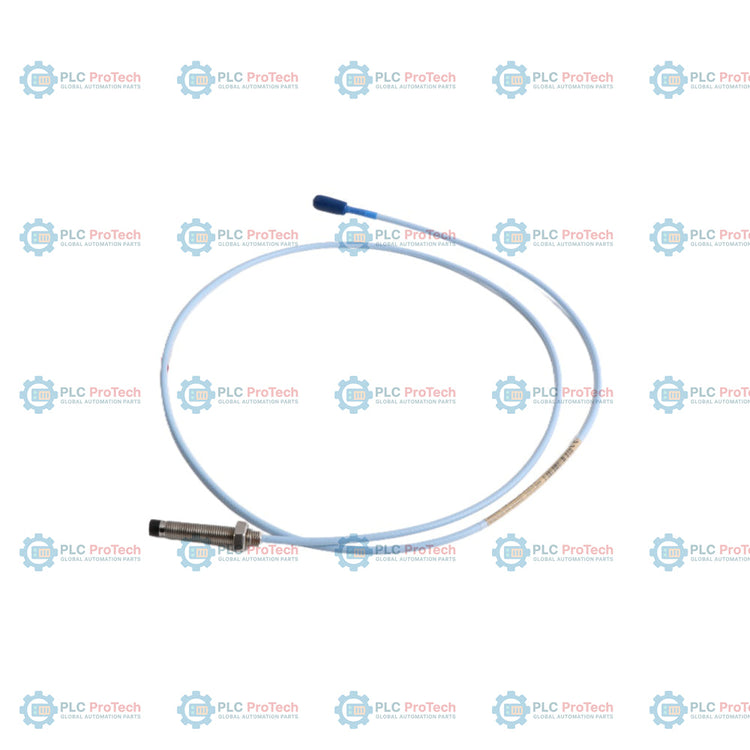

Der Bently Nevada 330101-00-19-10-02-05 ist eine leistungsstarke 8-mm-Näherungssonde, die für berührungslose Messungen von Wellenschwingungen und Verlagerungen in kritischen rotierenden Maschinen entwickelt wurde. Als zentrale Sensorkomponente des 3300 XL-Näherungsaufnehmersystems ist diese Sonde speziell mit einem 3/8-24-UNF-Gewindekörper und ohne Schutzarmierung (Basiskonfiguration 330101) ausgeführt und eignet sich daher ideal für standardmäßige industrielle Installationen, bei denen keine äußere physische Schutzarmierung erforderlich ist. Diese spezielle Konfiguration verfügt über eine gewindelose Länge von 0,0 Zoll (0 mm) in Kombination mit einer Gehäusegesamtlänge von 1,9 Zoll (48 mm) (jeweils Optionscodes 00 und 19) und ist damit optimal für bündige Montage oder flache Installationen in Lagergehäusen geeignet. Sie hat eine Gesamtkabellänge von 1,0 Meter (3,3 Fuß) (Option 10) und ist mit einem Standardkabel sowie einem Miniatur-Koaxialsteckverbinder ClickLoc (Option 02) ohne Steckverbinderschutz ausgestattet. Diese Sonde ist vollständig gemäß Behördenoption 05 zertifiziert und verfügt über CSA-, ATEX- und IECEx-Zulassungen für den sicheren Einsatz in industriellen Bereichen mit Explosionsgefahr. Mithilfe des Wirbelstromprinzips ermöglicht sie eine äußerst präzise berührungslose Verlagerungsüberwachung, um schnelllaufende Maschinen vor katastrophalen Ausfällen zu schützen.

Merkmale

• Präzisions-Näherungssonde mit 8-mm-Spitzendurchmesser, optimiert für hochgenaue berührungslose Wirbelstrommessungen von Verlagerungen.
• Korrosionsbeständiger Sondenkörper aus Edelstahl und Spitze aus Polyphenylensulfid (PPS), ausgelegt für den Einsatz in rauen Maschinenumgebungen.
• Gewindekörper 3/8-24 UNF ohne Schutzarmierung (Basiskonfiguration 330101) für die standardmäßige mechanische Montage.
• 0,0 Zoll gewindelose Länge (Option 00) und 1,9 Zoll Gesamtlänge des Gehäuses (Option 19), geeignet für kompakte mechanische Einbauverhältnisse.
• Gesamtlänge von 1,0 Meter (Option 10), ausgelegt für die nahtlose Verbindung mit 3300 XL Standard-Verlängerungskabeln in einem 5-Meter- oder 9-Meter-Messwertaufnehmersystem.
• Miniatur-Koaxialsteckverbinder ClickLoc (Option 02) am Standardkabel ermöglicht eine saubere Signalverbindung mit geringem Einfügedämpfungsverlust.
• Für explosionsgefährdete Bereiche zugelassen (Option 05) mit CSA-, ATEX- und IECEx-Zertifizierungen für den sicheren Betrieb in explosionsfähigen Atmosphären.

Anwendungen

• Überwachung der Wellenschwingung und der Axialposition von Dampf- und Gasturbinen.
• Messung der Rotorverlagerung und des Axialschubs von Kompressoren und Pumpen.
• Kontinuierlicher Maschinenschutz in petrochemischen Anlagen, Ölraffinerien und Stromerzeugungsanlagen.
• Dauerhafte Installationen in Lagergehäusen und Maschinengehäusen zur kritischen Zustandsüberwachung von Anlagen.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Montieren Sie die Sonde mit dem geeigneten Sondenabstand (nominal -9 Vdc oder ungefähr 1.27 mm / 50 mils), der der Systemkalibrierung über den linearen Bereich entspricht.
• Stellen Sie sicher, dass externe Kabel ordnungsgemäß abgeschirmt und geerdet verlegt werden, um elektromagnetische Störungen (EMI) in Installationen von Schwingungsaufnehmern mit Näherungssonden zu vermeiden.
• Beachten Sie eine maximale Gewindeeinschraublänge von 0.563 Zoll für das 3/8-24-UNF-Montagegewinde, um ein Verklemmen oder mechanische Belastungen während der Installation zu vermeiden.
• Ziehen Sie die koaxialen ClickLoc-Steckverbinder handfest an. Verwenden Sie keine schweren Werkzeuge oder Zangen, außer beim Verbinden mit älteren Edelstahl-Steckverbindern ohne XL.
• Setzen Sie den Dichtmechanismus der Sonde keinen Temperaturen unter -34 degC (-30 degF) aus, um die Integrität des internen Viton-O-Rings zu erhalten.

Konformität und Zertifizierungen

• CSA: Eigensichere und nicht entzündliche Ausführungen für explosionsgefährdete Bereiche der Klasse I, Division 1 und Division 2, bei Installation gemäß Zeichnung 141092 oder 140979.
• ATEX/IECEx: Zertifiziert als Ex ia IIC T5...T1 Ga für eigensichere Anwendungen (EPL Ga und Gc) sowie als Ex ec IIC T5...T1 Gc für Installationen mit nicht funkenerzeugender bzw. erhöhter Sicherheit.
• CE-Kennzeichnung: Vollständig konform mit den geltenden Richtlinien der Europäischen Union für industrielle elektronische Hardware.
