Beschreibung

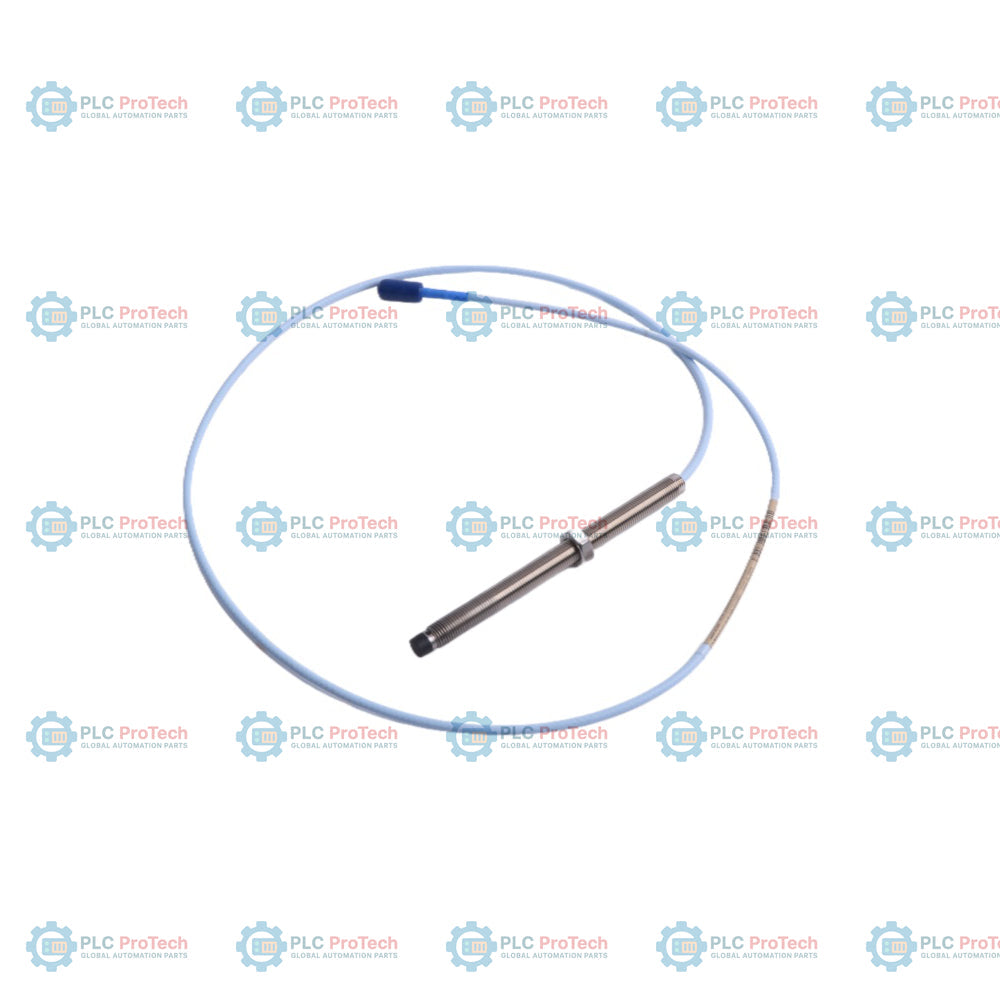

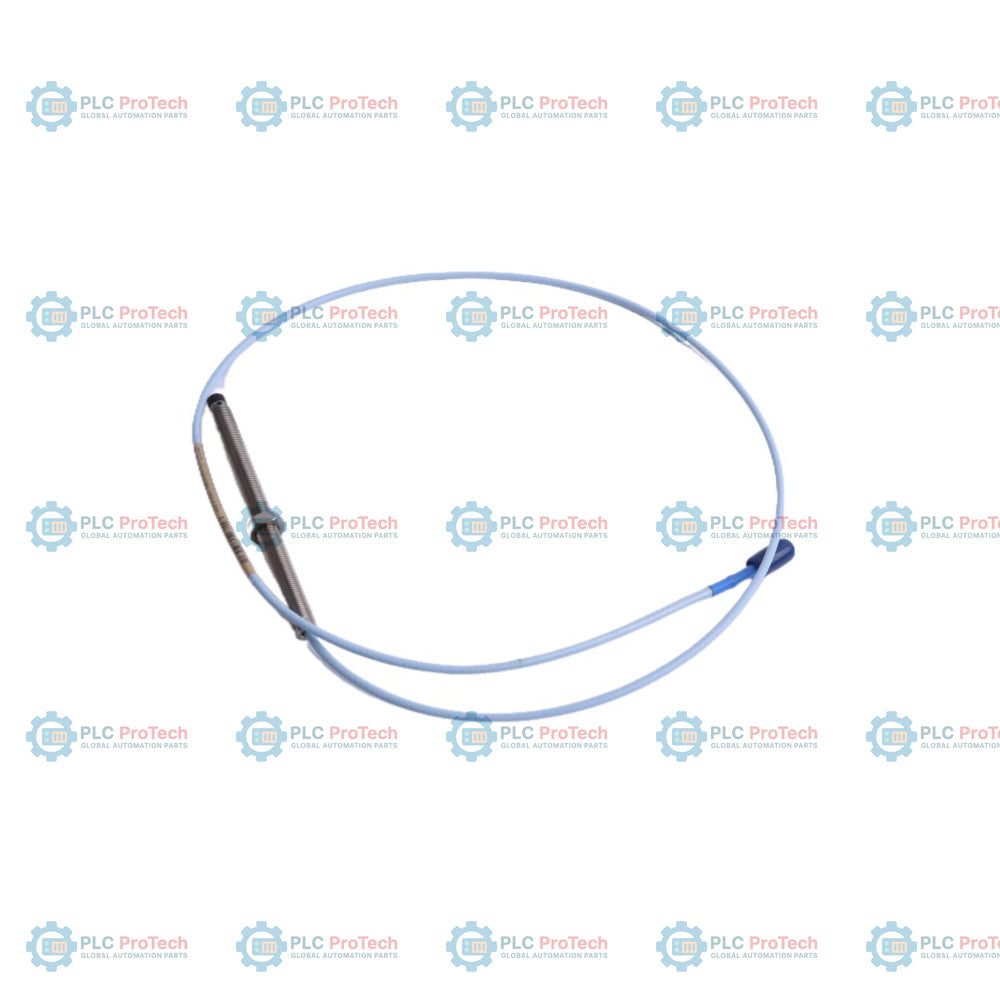

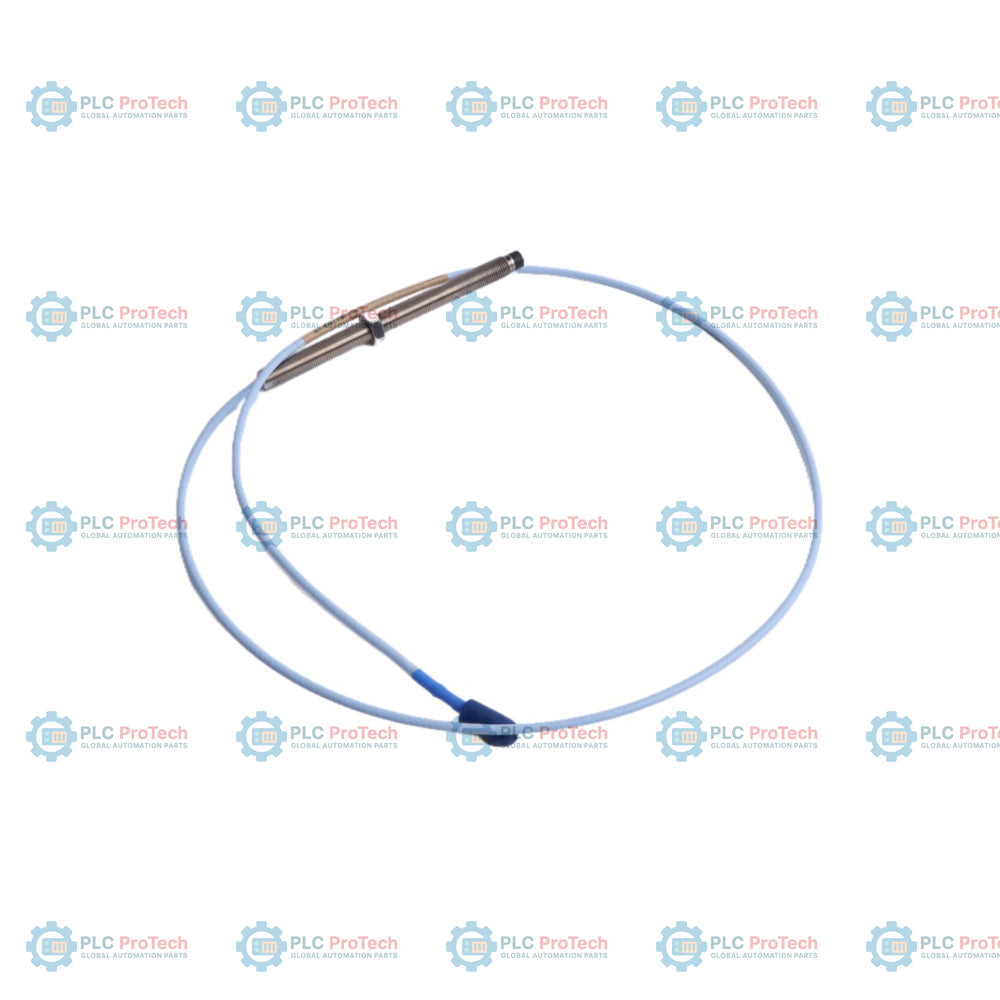

330101-00-50-10-02-05 bezeichnet diese nicht armierte Konfiguration der 3300-XL-8-mm-Näherungssonde mit einem vollständig mit 3/8-24-UNF-Gewinde versehenen Sondenkörper aus Stahl (0,0 Zoll gewindefreie Länge) und einer Gehäusegesamtlänge von 5,0 Zoll. Das Gerät ist mit einem standardmäßigen 1,0-Meter-Koaxialkabel ausgestattet, das in einem Miniatursteckverbinder ClickLoc endet, und verfügt über mehrere Zulassungen (CSA, ATEX und IECEx) für die Installation in explosionsgefährdeten Bereichen.

Diese Wirbelstrom-Näherungssonde wird in 3300-XL-Wandlern eingesetzt und liefert berührungslose Wegmessungen. Sie ist auf einen 3300-XL-Proximitor-Sensor und ein standardmäßiges Verlängerungskabel abgestimmt, um Wellenschwingungen und die axiale Position an Dampf- oder Gasturbinen, Kompressoren und Pumpenrotoren zu überwachen. Diese spezielle Variante verfügt über eine robuste Spitze aus Polyphenylensulfid und ein Edelstahlgehäuse, um hohen Drücken und chemisch aggressiven Umgebungen in Maschinengehäusen standzuhalten.

Merkmale

• Das vollständig mit Gewinde versehene Gehäuse (0,0 Zoll gewindefreie Länge) ermöglicht eine flexible Tiefeneinstellung in Montagehalterungen.
• Die Gehäusegesamtlänge von 5,0 Zoll (127 mm) eignet sich für Lagergehäusekonfigurationen mit tief liegenden Lagern.
• Das standardmäßige 1,0-Meter-Koaxialkabel (3,3 Fuß) mit drei Leitern vereinfacht die Kabelführung in Verbindung mit einem Verlängerungskabel.
• Der Miniatur-Koaxialsteckverbinder ClickLoc ermöglicht eine sichere elektrische Verbindung mit Verlängerungskabeln, ohne dass ein Steckverbinderschutz erforderlich ist.
• Die Zulassung nach Option 05 deckt internationale explosionsgefährdete Bereiche ab, einschließlich CSA-, ATEX- und IECEx-Zertifizierungen.
• Gefertigt mit einer Spitze aus Polyphenylensulfid und einem Gehäuse aus Edelstahl AISI 303/304 für hohe mechanische Beständigkeit.

Anwendungen

Typische Anwendungen umfassen:

• Überwachung von Wellenschwingungen und axialer Position bei Dampf- und Gasturbinen
• Messung der Rotorverschiebung und Gehäuseausdehnung von Kompressoren
• Analyse von Axialschub und Radialschwingungen an Pumpenwellen
• Schutz kritischer rotierender Maschinen gemäß API-670-Standards

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

Führen Sie zur erfolgreichen Maschinenüberwachung die folgenden mechanischen und elektrischen Schritte aus:

• Montieren Sie die Sonde mit dem geeigneten Sondenabstand gemäß der Zielkalibrierung, typischerweise innerhalb des linearen Bereichs von 1,27 mm (50 mil) bis 2,0 mm (80 mil).
• Ziehen Sie das Sondengehäuse unter Einhaltung der geeigneten Drehmomentgrenzen fest. Bei Standardgehäusen mit 3/8-24 UNF darf das maximale Drehmoment 11,2 N-m (100 in-lbf) nicht überschreiten.
• Führen Sie das Triaxialkabel durch Schutzrohre oder Kabelpritschen, um mechanische Beschädigungen zu verhindern. Halten Sie einen minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll) ein.
• Wenden Sie an der Schnittstelle des Proximitor-Sensors geeignete Abschirmungs- und Erdungsmaßnahmen an, um EMI und Übersprechen von benachbarten Maschinen zu verhindern.

Konformität und Zertifizierungen

Diese Näherungssonde entspricht internationalen Sicherheits- und Umweltstandards, insbesondere bei Auswahl der Option 05:

• CSA-Zulassung für explosionsgefährdete Bereiche
• ATEX-Zertifizierungen für Eigensicherheit in Zone 0, Zone 1 und Zone 2
• IECEx-Zertifizierung für explosionsgefährdete Atmosphären
• RoHS-konform
