Beschreibung

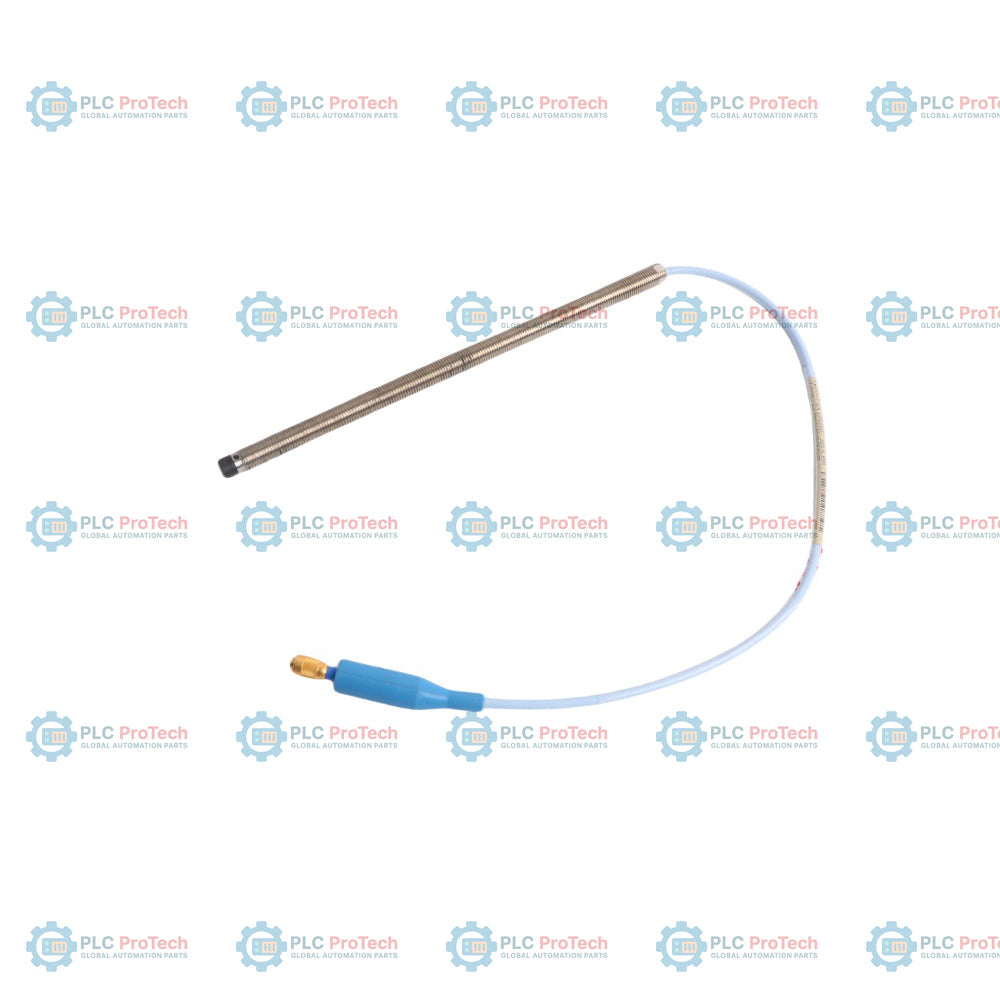

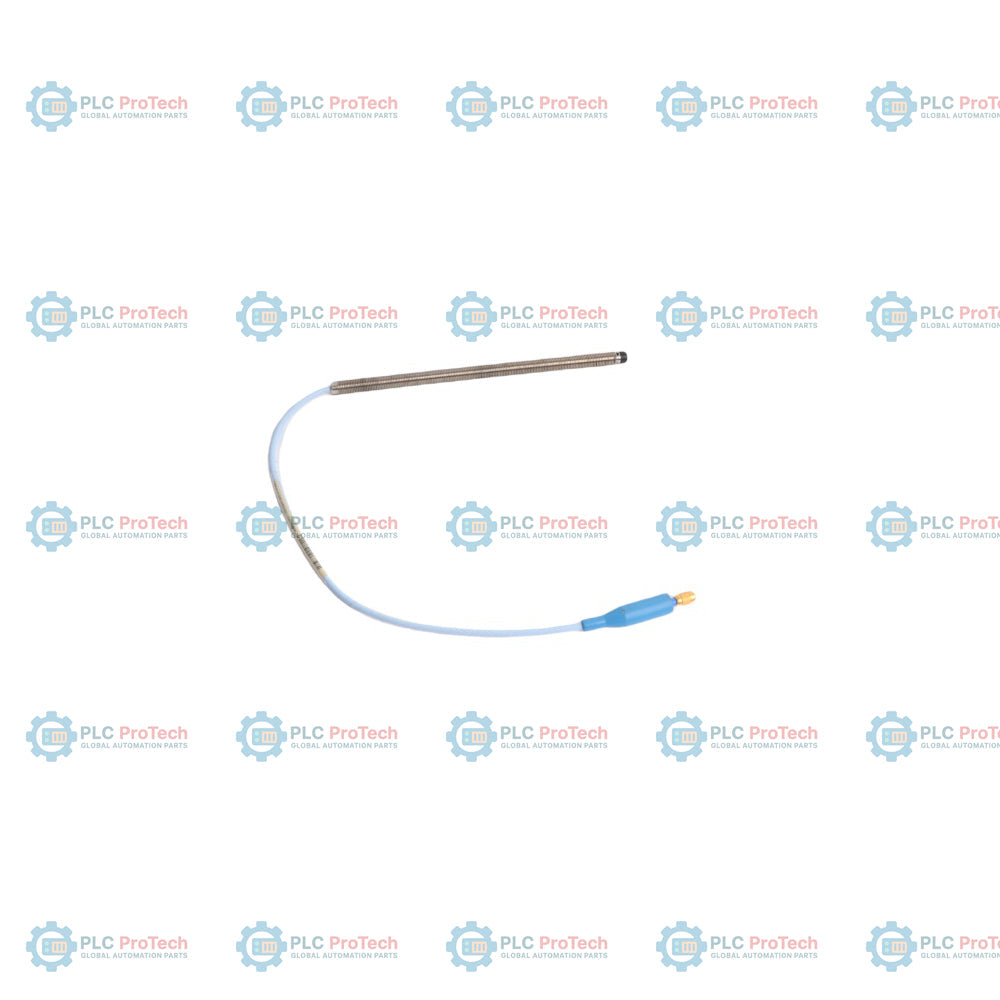

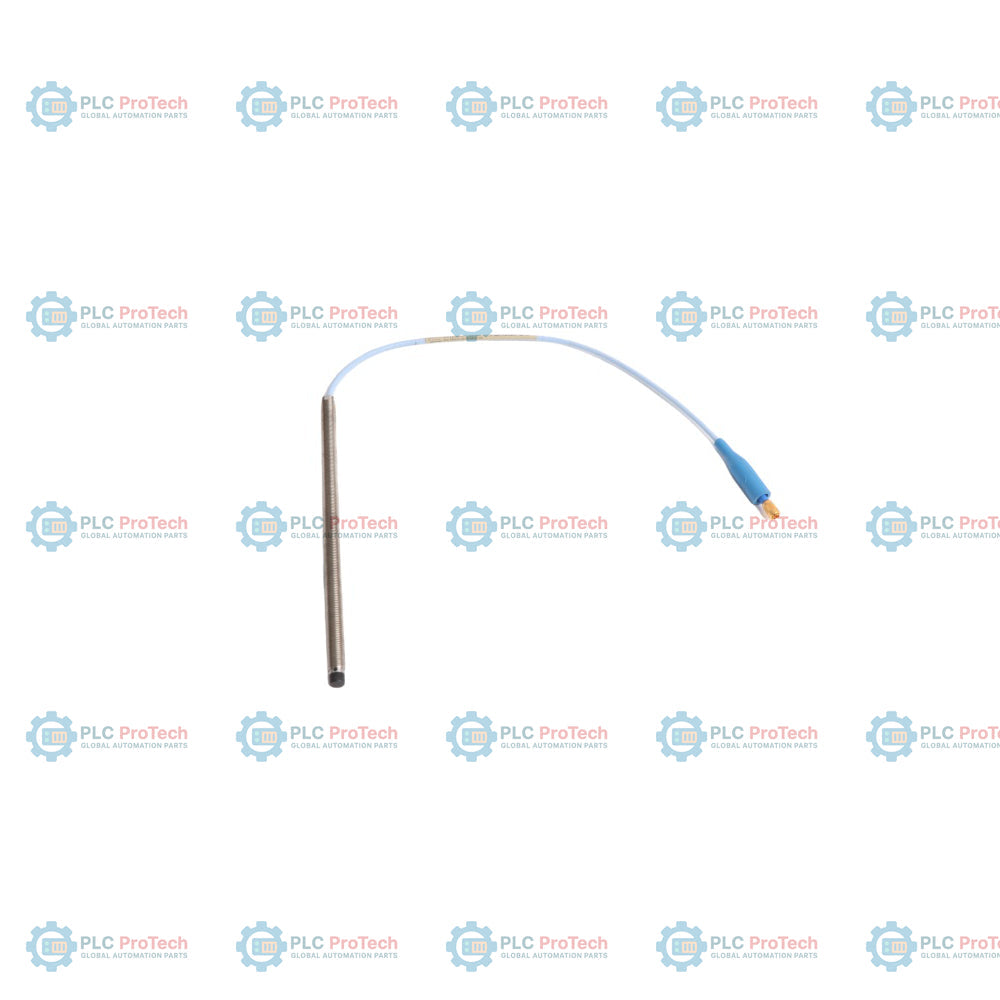

Die Bently Nevada 330101-00-76-05-01-00 ist eine unarmierte 8-mm-Näherungssonde, die für hochpräzise, berührungslose Überwachung von Schwingungen und Wellenpositionen in anspruchsvollen Industrieumgebungen entwickelt wurde. Diese spezielle Konfiguration verfügt über ein insgesamt 7,6 Zoll langes Gehäuse mit durchgehendem Gewinde und null gewindeloser Länge (0,0 Zoll) und bietet damit eine große Reichweite für tiefe Lagergehäuse oder kundenspezifische Montageanordnungen mit Hülsen. Sie wird mit einem standardmäßigen, 0,5 Meter (1,6 Fuß) langen, FEP-isolierten Triaxialkabel geliefert, das mit einem miniaturisierten koaxialen ClickLoc-Anschluss und einem integrierten Anschlussschutz versehen ist. Dadurch werden eine maximale Abschirmung der Schnittstelle und mechanische Sicherheit gewährleistet, ohne dass eine externe Armierung erforderlich ist.

Als kritische Messkomponente innerhalb des Bently Nevada 3300 XL 8 mm Proximity Transducer System misst diese Sonde mithilfe des Wirbelstromprinzips dynamische Bewegungen und die statische Position relativ zu den Wellen rotierender Maschinen. Sie ist vollständig mit Näherungssensoren der Serie 3300 XL (z. B. 330180) und standardmäßigen Verlängerungskabeln kompatibel. In eine vollständige 3300-XL-Überwachungskette integriert, gibt das System ein kalibriertes Spannungssignal aus, das direkt proportional zum physikalischen Abstand zwischen der Sondenspitze und der Zielfläche ist und wichtige Diagnosedaten an Steuerungs- und Schutzsysteme wie das Bently Nevada 3500-Rack übermittelt.

Funktionen

• Wirbelstrom-Näherungssonde mit 8-mm-Spitzendurchmesser für präzise berührungslose Wegmessungen.
• Standardmäßiger Körper mit 3/8-24-UNF-Gewinde ohne Schutzarmierung.
• Vollständig mit Gewinde versehenes Gehäuse (0,0 Zoll gewindelose Länge) für direkte Installationen mit tiefem Einschrauben.
• Gesamte Gehäuselänge von 7,6 Zoll (193 mm), ideal für tiefe Lagergehäuse.
• Kompakte Gesamtkabellänge von 0,5 Metern (1,6 Fuß) für dicht gekoppelte Verbindungen oder Installationen in Anschlusskästen.
• Integrierter koaxialer ClickLoc-Anschluss mit Anschlussschutz zur Vermeidung mechanischer Schäden und des Eindringens von Feuchtigkeit.
• Hochbeständige Sondenspitze aus Polyphenylensulfid (PPS) und Gehäuse aus Edelstahl AISI 303/304 für außergewöhnliche mechanische und chemische Beständigkeit.

Anwendungen

• Berührungslose Messung von Schwingungen und Wellenpositionen in rotierenden Maschinen.
• Überwachung von Radialschwingungen, Axialposition (Schub) und Keyphasor (Drehzahl/Phase).
• Analyse von Wellenschwingungen und Verschiebungen bei Dampf- und Gasturbinen.
• Kreiselkompressoren, Industrie­pumpen und Lagerschutz für Generatoren.
• Permanente Maschinenschutzsysteme für rotierende Anlagen in der Schwerindustrie.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Montieren Sie die Sonde mit der geeigneten Sonden-Spannung am Spalt (typischerweise -10 Vdc), entsprechend einem Spalt von 1,27 mm / 50 mil bei der Standardkalibrierung auf einem Ziel aus AISI-4140-Stahl.
• Stellen Sie sicher, dass standardmäßig nach vorn montierte Sonden mit dem empfohlenen Anzugsdrehmoment von 7,5 N-m (66 in-lbf) installiert werden und das maximal zulässige Drehmoment von 11,2 N-m (100 in-lbf) nicht überschritten wird.
• Installieren Sie den Steckerschutz korrekt, um Verunreinigungen, das Eindringen von Feuchtigkeit oder elektrische Störungen an der ClickLoc-Verbindungsstelle zu verhindern.
• Beachten Sie beim Verlegen den minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll), um eine Beschädigung der Leiter und eine Verschlechterung des Signals zu vermeiden.
• Verlegen Sie die Kabel durch separate Kabelkanäle oder Kabelpritschen und wenden Sie geeignete Abschirmungs- und Erdungsmaßnahmen für Schwingungsüberwachungssysteme an.
