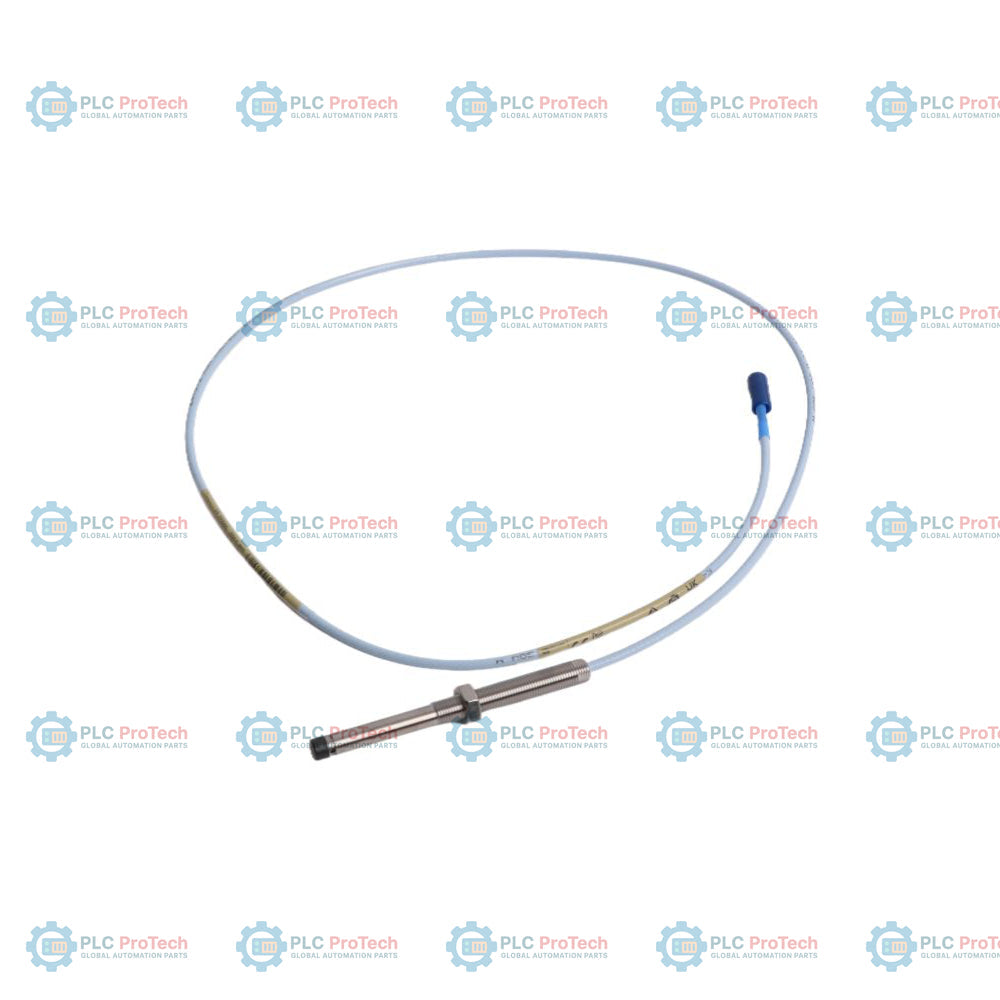

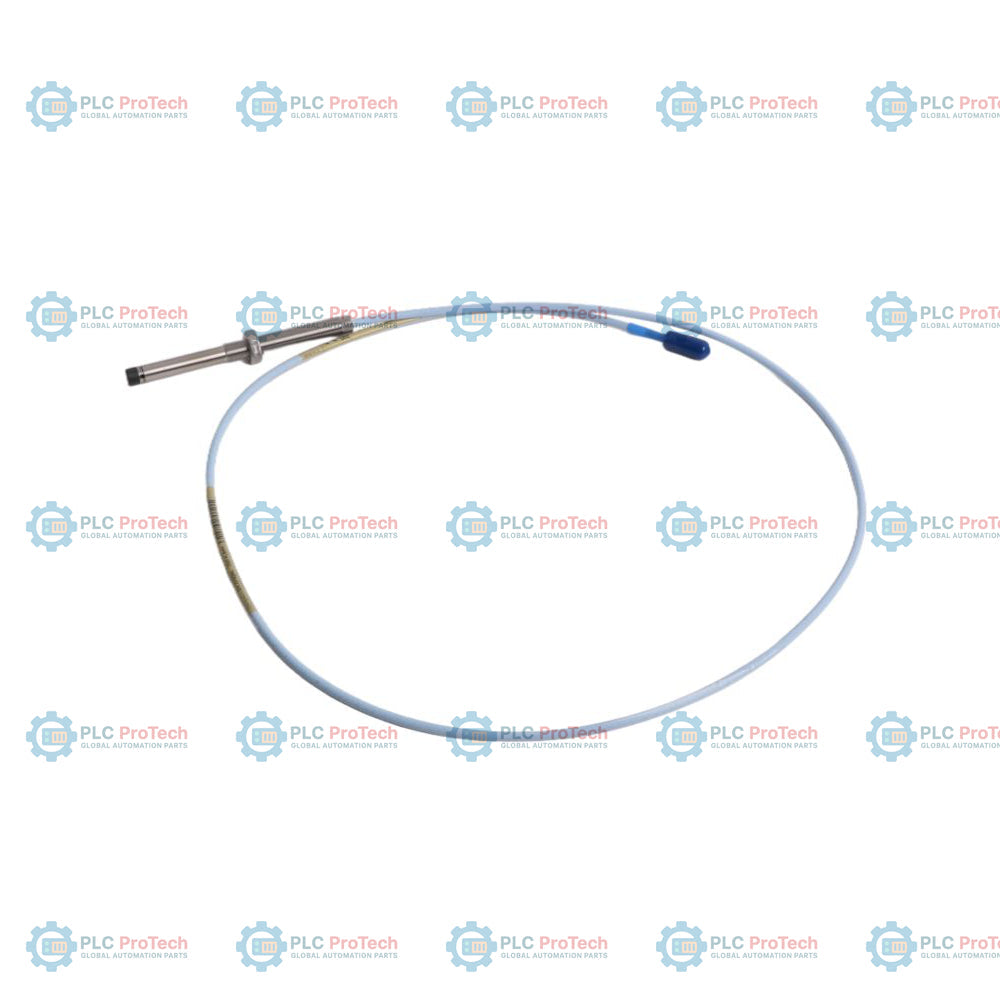

Bently Nevada 330101-16-28-10-12-05 3300 XL 8 mm Näherungssonde

Beschreibung

Die Bently Nevada 330101-16-28-10-12-05 ist eine hochpräzise 8-mm-Näherungssonde, die als wichtiges Sensorelement innerhalb des Bently Nevada 3300 XL Systems für Maschinenschutz und Zustandsüberwachung eingesetzt wird. Diese spezifische Konfiguration verfügt über eine 1,6 Zoll lange gewindelose Gehäuselänge und eine 2,8 Zoll lange Gesamtlänge des Gewindegehäuses mit standardmäßigen 3/8-24-UNF-Gewinden und wurde ohne mechanische Schutzarmierung gefertigt. Ein wesentliches Unterscheidungsmerkmal dieser Konfiguration ist das integrierte 1,0 Meter lange FluidLoc-Kabel mit einem koaxialen ClickLoc-Miniatursteckverbinder. Die patentierte FluidLoc-Technologie verfügt über eine interne Dichtung, die verhindert, dass Prozessflüssigkeiten, Schmieröle oder Feuchtigkeit durch den inneren Kabelkern aus dem Maschinengehäuse austreten. Dadurch eignet sie sich besonders für Anwendungen, bei denen die Sonde oder das Anschlusskabel dauerhaft unter Druck stehendem Öl oder starker Kondensation ausgesetzt ist. Dieses Modul umfasst außerdem Option 05 und bietet umfassende Zertifizierungen für die Gefahrbereichsklassifizierungen ATEX, IECEx und CSA.

Als Wirbelstromaufnehmer arbeitet der Sensor, indem er an der Spitze ein HF-Feld erzeugt. Wenn sich ein leitfähiges Metallziel, beispielsweise eine Maschinenwelle, innerhalb des linearen Messbereichs des Sensors bewegt, verändern die Wirbelströme des Ziels die Impedanz des Sensors. Dieses entfernungsproportionale Signal wird über das Verlängerungskabel an einen 3300 XL Proximitor-Sensor übertragen und ermöglicht eine hochpräzise Messung der dynamischen Wellenschwingung, der axialen Schubposition oder der Drehzahl zum Schutz kritischer rotierender Maschinen.

Merkmale

• Der Durchmesser der Sensorspitze von 8 mm ist für berührungslose Messungen von Auslenkung und Vibration optimiert
• Die FluidLoc-Kabeloption verhindert, dass Maschinenöl und andere Prozessflüssigkeiten entlang des Kabelkerns wandern
• Der vergoldete koaxiale ClickLoc-Miniatursteckverbinder ermöglicht eine sichere elektrische Verbindung ohne spezielles Werkzeug
• Der integrierte Viton-O-Ring sorgt für eine langlebige Druckabdichtung zwischen der Sensorspitze und dem Maschinengehäuse
• Unarmierte Ausführung mit standardmäßigem Messinggehäuse mit 3/8-24-UNF-Gewinde
• Vollständig kompatibel mit 3300 XL Proximitor-Sensoren, 3300 XL Verlängerungskabeln und der 3500 Überwachungsplattform

Anwendungen

Dieser Näherungssensor wird zum Schutz schwerer industrieller rotierender Maschinen in den Bereichen Stromerzeugung, Öl und Gas sowie Petrochemie eingesetzt. Zu den häufigen Anwendungen gehören:

• Überwachung von Rotorschwingungen und Verschleiß durch axialen Schub bei Dampfturbinen
• Überwachung von Lagervibrationen und Wellenpositionen bei Gasturbinen
• Analyse der Wellenauslenkung von Zentrifugalkompressoren und der thermischen Gehäuseausdehnung
• Messung der Wellenbewegung von Hochdruckwasserpumpen und Lüftern
• Ölgefüllte Lagergehäuse und Umgebungen mit Flüssigkeitseinwirkung, die eine FluidLoc-Kabeleindämmung erfordern

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Um eine optimale Sensorlinearität und Systemgenauigkeit sicherzustellen, halten Sie die folgenden Installationsparameter ein:

• Überprüfen Sie, dass die gewindefreie Länge von 1,6 Zoll zur Geometrie des Lagergehäuses passt, um eine Berührung mit dem Gehäuse zu verhindern und gleichzeitig eine starre Halterung zu gewährleisten.
• Stellen Sie sicher, dass der Standard-Gewindeeingriff bei Standardgewinden 3/8-24 UNF 0,563 Zoll (14,3 mm) nicht überschreitet, um ein Verklemmen bei der Montage zu vermeiden.
• Stellen Sie den Sondenabstand so ein, dass der Nennspalt (typischerweise 1,27 mm / 50 mil) der Mitte des kalibrierten linearen Bereichs entspricht, bevor Sie die Befestigungsmutter festziehen.
• Sichern Sie die Sicherungsmutter des Sondengehäuses mithilfe der Sicherungsdrahtbohrungen, um ein Lösen bei starken Maschinenvibrationen zu verhindern.
• Verlegen Sie das FluidLoc-Kabel unter Anwendung geeigneter Verlegungs- und Erdungstechniken, um die elektromagnetische Abschirmung und die sichere Verbindung aufrechtzuerhalten.

Konformität und Zertifizierungen

Dieses Modul ist für den sicheren Betrieb in explosionsgefährdeten und gefährlichen Umgebungen unter den folgenden Behördenparametern zertifiziert:

• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc
• CSA/cNRTLUs: Eigensichere (ia) und nicht zündfähige (nA, ec) Installationen
• Geräteparameter: Ui = -28 V, Ii = 140 mA, Pi = 0,91 W, Ci = 1,5 nF, Li = 610 uH
