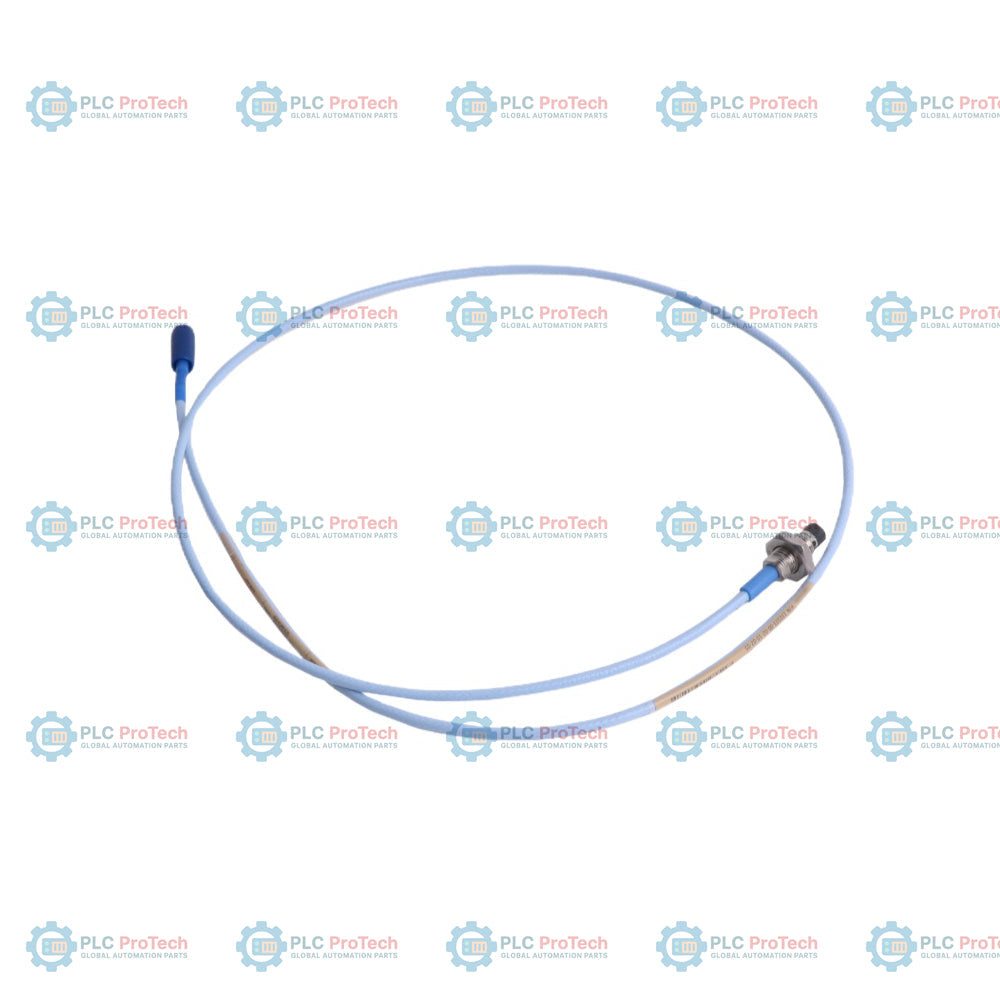

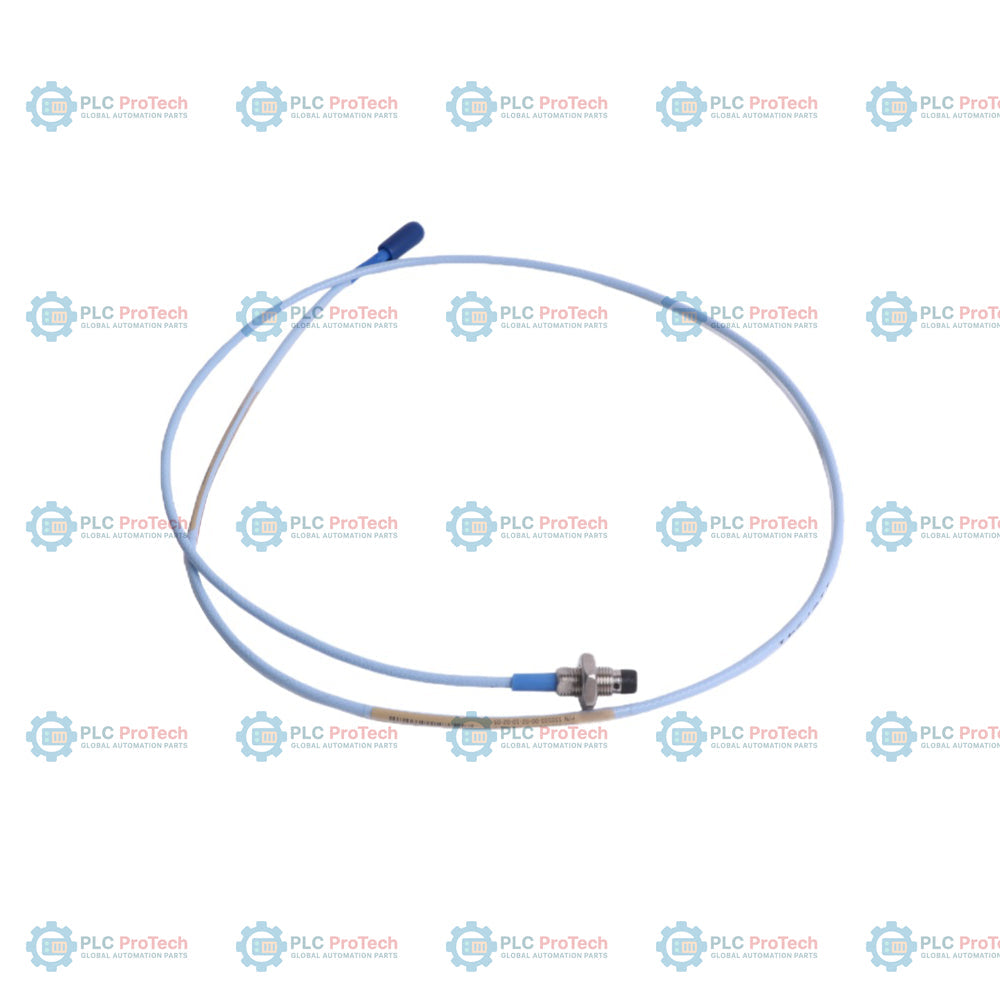

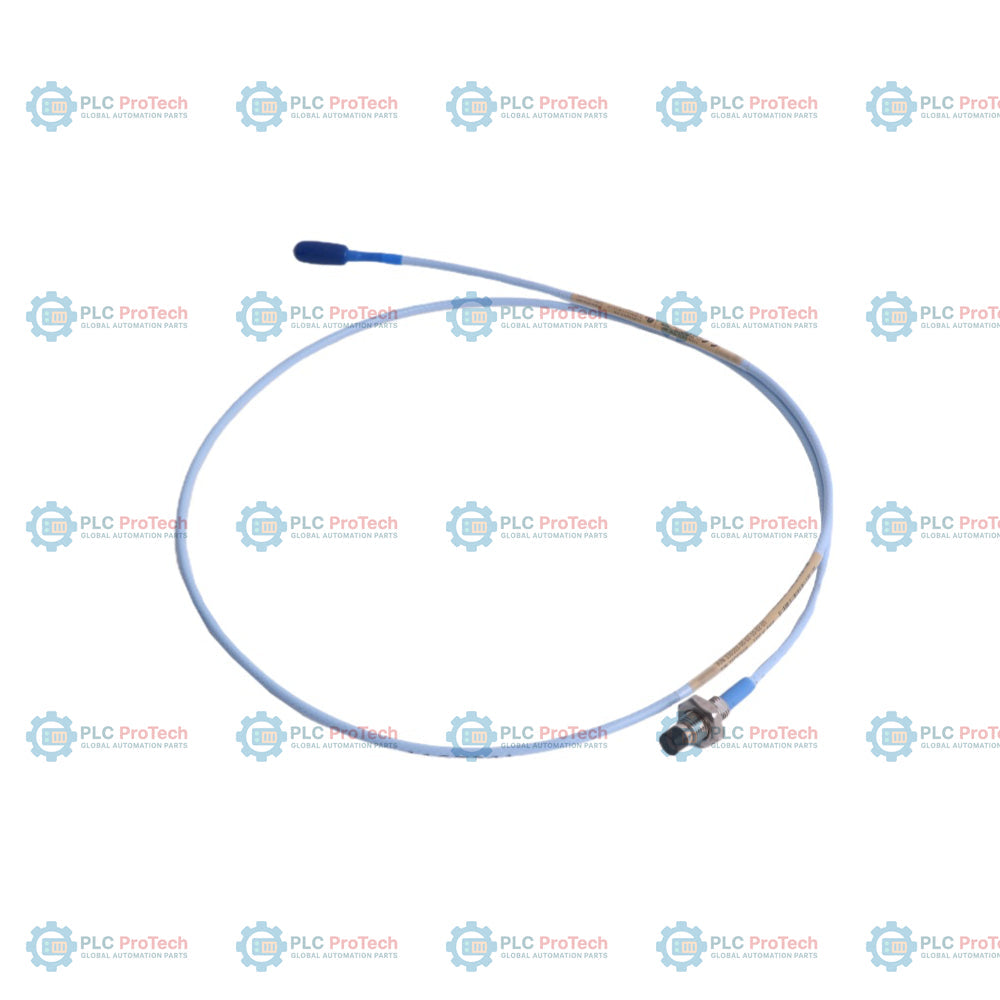

Bently Nevada 330103-00-02-10-02-05 3300 XL 8-mm-Näherungssensor

SKU 330103-00-02-10-02-05

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330103-00-02-10-02-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 8-mm-Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 150g
Abmessungen: 17 mm x 17 mm x 1020 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der vollständig mit M10 x 1 versehenen metrische Sensorkörper (Option 00) mit einer Gehäusegesamtlänge von 20 mm (Option 02) und einer Gesamtlänge von 1,0 m (Option 10) definiert die spezifische mechanische Konfiguration des 330103-00-02-10-02-05 3300-XL-8-mm-Näherungssensors.

Im Gegensatz zu Varianten mit standardmäßigen 3/8-24-UNF-Gewinden (wie der Serie 330101) verfügt dieser Sensor über metrische M10-x-1-Gewinde und ist ohne Schutzarmierung ausgeführt (nicht armiertes Standard-FEP-Kabel). Die Konfiguration ist mit einem Miniatur-Koaxialstecker ClickLoc (Option 02) ohne Steckerschutz ausgestattet und verfügt über CSA-, ATEX- und IECEx-Zulassungen für Gefahrbereiche (Option 05) zum Betrieb in Umgebungen der Zonen 0, 1 und 2. Der Sensor ist Teil eines vollständigen 3300-XL-Systems und liefert eine Spannungsausgabe proportional zum Abstand zwischen der Sensorspitze und der Zielfläche, um Wellenschwingungen und axiale Position zu überwachen.

Merkmale

Metrische Gewindekonfiguration M10 x 1 zur direkten Installation in Maschinengehäusen mit metrischem Gewinde.
Die gewindelose Länge von 0 mm (Option 00) bietet ein vollständig mit Gewinde versehenes Gehäuse und maximale Flexibilität bei der Einbautiefe.
Die Gesamtlänge des Gehäuses von 20 mm (Option 02) ist für beengte Platzverhältnisse und geringe Einbautiefen ausgelegt.
Das nicht armierte Koaxialkabel mit einer Gesamtlänge von 1,0 m (Option 10) endet in einem Miniaturstecker ClickLoc.
Das Zulassungspaket für Option 05 zertifiziert den Sensor für die Gefahrbereichsklassifizierungen ATEX, IECEx und CSA.

Anwendungen

Messung von Wirbelstrom-Lagerfilmschwingungen an rotierenden Maschinen.
Überwachung der axialen Wellenposition und der radialen Auslenkung in Dampf- und Gasturbinen sowie Kompressoren.
Referenzmessungen von Drehzahl und Keyphasor in Industrie- und Petrochemieanlagen.

Bestellinformationen

Option	Code auf dieser SKU	Beschreibung / Bedeutung der Option
Bestellbare Teilenummer	330103-00-02-10-02-05	3300 XL 8-mm-Näherungssensor, M10 x 1 Gewinde, ohne Schutzarmierung
A - Option für die gewindelose Länge	00	0 mm gewindelose Länge (vollständig mit Gewinde versehenes Gehäuse)
B - Option für Gesamtlänge des Gehäuses	02	20 mm Gesamtlänge des Gehäuses
C - Option für Gesamtlänge	10	1,0 Meter (3,3 Fuß) Gesamtlänge des Systemsensors
D - Option für Steckverbinder- und Kabeltyp	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel
E - Option zur Werksfreigabe	05	CSA-, ATEX-, IECEx-Zulassungen für explosionsgefährdete Bereiche

Technische Daten

Spezifikationsparameter	Wert / Details
Hersteller	Bently Nevada (Baker Hughes)
Modell / Teilenummer	330103-00-02-10-02-05
Aufnehmersystem	3300 XL 8 mm Näherungsaufnehmersystem
Gewindetyp	Metrisches Gewinde M10 x 1
Mechanische Armierung	Ohne Armierung (standardmäßiges unarmiertes FEP-Kabel)
Gewindelose Länge	0 mm (vollständig mit Gewinde versehenes Gehäuse)
Gesamtlänge des Gehäuses	20 mm
Gesamtkabellänge	1.0 Meter (3.3 Fuß)
Steckertyp	Koaxialer ClickLoc-Stecker mit Miniaturstecker
Material der Sondenspitze	Polyphenylensulfid (PPS)
Material des Sondengehäuses	Edelstahl AISI 303 oder 304 (SST)
Linearer Bereich	2.0 mm (80 mils)
Nominaler System-Skalierungsfaktor	7.87 V/mm (200 mV/mil)
Gleichstromwiderstand der Sonde (R_PROBE)	7.59 Ohm plus/minus 0.50 Ohm
Kabelimpedanz	75-Ohm-Triaxialkabel
Betriebstemperaturbereich	-52 degC bis +177 degC
Differenzdruckdichtung	Bis zu 7.0 bar (100 psi)
Minimaler Kabelbiegeradius	25.4 mm (1.0 in)
Zugfestigkeit	330 N (75 lbf) vom Sondengehäuse zum Kabel; 270 N (60 lbf) an den Steckverbindern
Abmessungen	17 mm x 17 mm x 1020 mm (H x B x T)
Gewicht	0.15 kg

Anschlüsse und Schnittstellen

Das Sondenkabel endet in einem koaxialen ClickLoc-Stecker mit Miniaturstecker. Nachfolgend ist der elektrische Anschlussweg dargestellt:

Anschlusselement	Funktion
Innenleiter	Signal (HF-/Gleichstrompfad)
Außenleiter (Abschirmung)	Gemeinsam / Rückleitung

Installationsrichtlinien

Stellen Sie den anfänglichen Sondenabstand mithilfe der Gleichspannung ein (typischerweise entspricht -10 Vdc einem nominalen Abstand von 1.27 mm oder 50 mil bei Standardkalibrierung).
Beachten Sie den minimalen Kabelbiegeradius von 25.4 mm (1.0 inch).
Ziehen Sie das Sondengehäuse mit den empfohlenen Drehmomentgrenzen fest: Das maximale Gehäusedrehmoment beträgt 22.6 N-m (200 in-lb); das empfohlene Installationsdrehmoment für die ersten drei Gewindegänge beträgt 7.5 N-m (66 in-lb).
Verwenden Sie die Sicherungsdrahtbohrungen in den Kontermuttern, um die Position der Sonde zu sichern.
Verlegen Sie Kabel nicht in der Nähe von Hochspannungsleitungen, um elektrische Störeinkopplungen zu minimieren.

Konformität und Zertifizierungen

Das Zulassungspaket der Option 05 zertifiziert diese Sonde für den Einsatz in explosionsgefährdeten Bereichen mit den folgenden Standardzulassungen:

CSA: Klasse I, Zone 0, 1, 2; Gruppen A, B, C, D; Ex ia IIC
ATEX: II 1 G, Ex ia IIC T4/T5 Ga
IECEx: Ex ia IIC T4/T5 Ga
CE-Kennzeichnung: Erfüllt die geltenden europäischen Richtlinien zur elektromagnetischen Verträglichkeit und Sicherheit in explosionsgefährdeten Bereichen

FAQ

Was bedeuten die Optionscodes -00 und -02 für die Sonde 330103-00-02-10-02-05?

Option 00 gibt eine gewindelose Länge von 0 mm an (vollständig mit Gewinde versehenes Gehäuse). Option 02 steht für eine Gehäusegesamtlänge von 20 mm und ermöglicht eine kompakte Montagekonfiguration für flache Gehäuse.

Mit welchem Kabeltyp und Anschluss ist diese Näherungssondenkonfiguration ausgestattet?

Die Sonde wird mit einem 1,0 Meter langen, ungeschirmten Triaxialkabel (Option 10) geliefert, das mit einem kleinen koaxialen ClickLoc-Stecker (Option 02) ohne Steckerschutz abgeschlossen ist.

Ist diese 3300 XL-Näherungssonde für explosionsgefährdete Umgebungen geeignet?

Ja, diese Sondenkonfiguration umfasst das Zulassungspaket Option 05 und ist damit für explosionsgefährdete Bereiche gemäß CSA, ATEX und IECEx zertifiziert.

Welche Gewindegröße hat der Sondenkörper 330103-00-02-10-02-05?

Diese Sonde verfügt über ein metrisches M10 x 1-Gewinde, wodurch sich das Basismodell 330103 von Sonden mit standardmäßigen UNF-Bruchzollgewinden unterscheidet.
