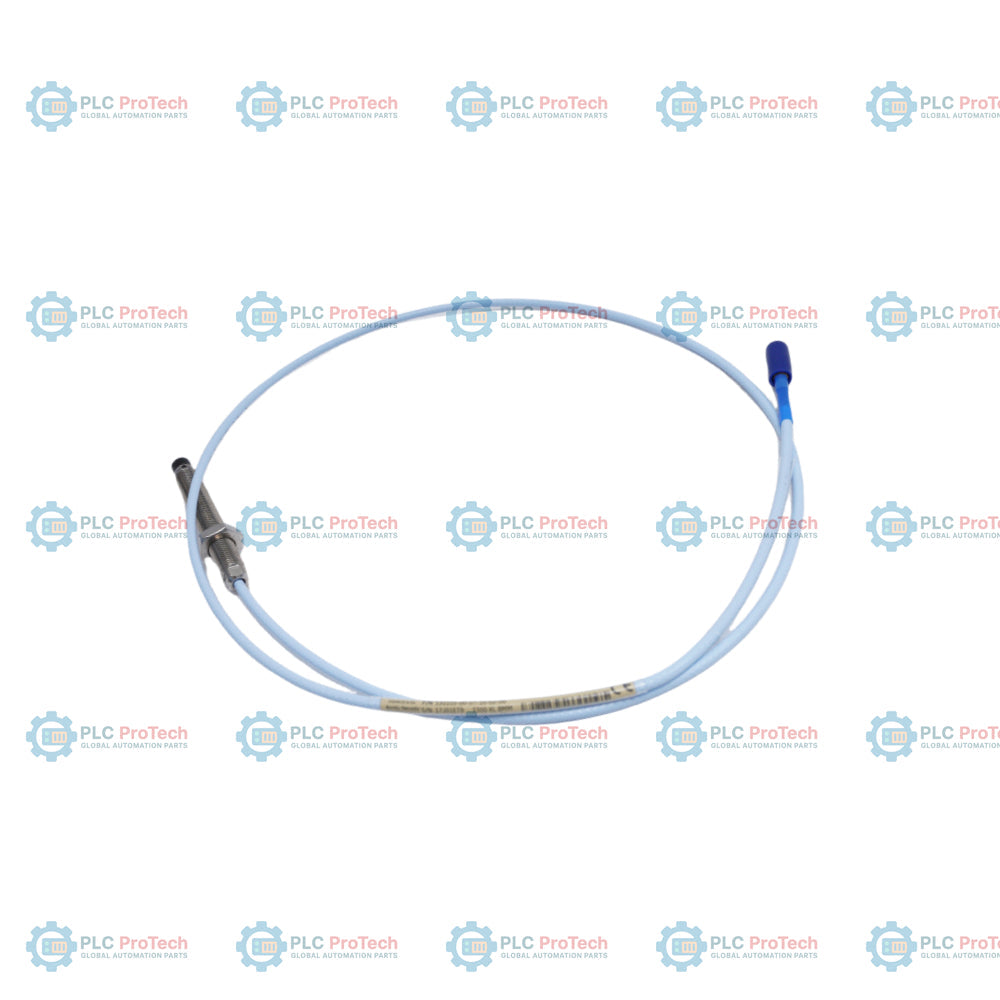

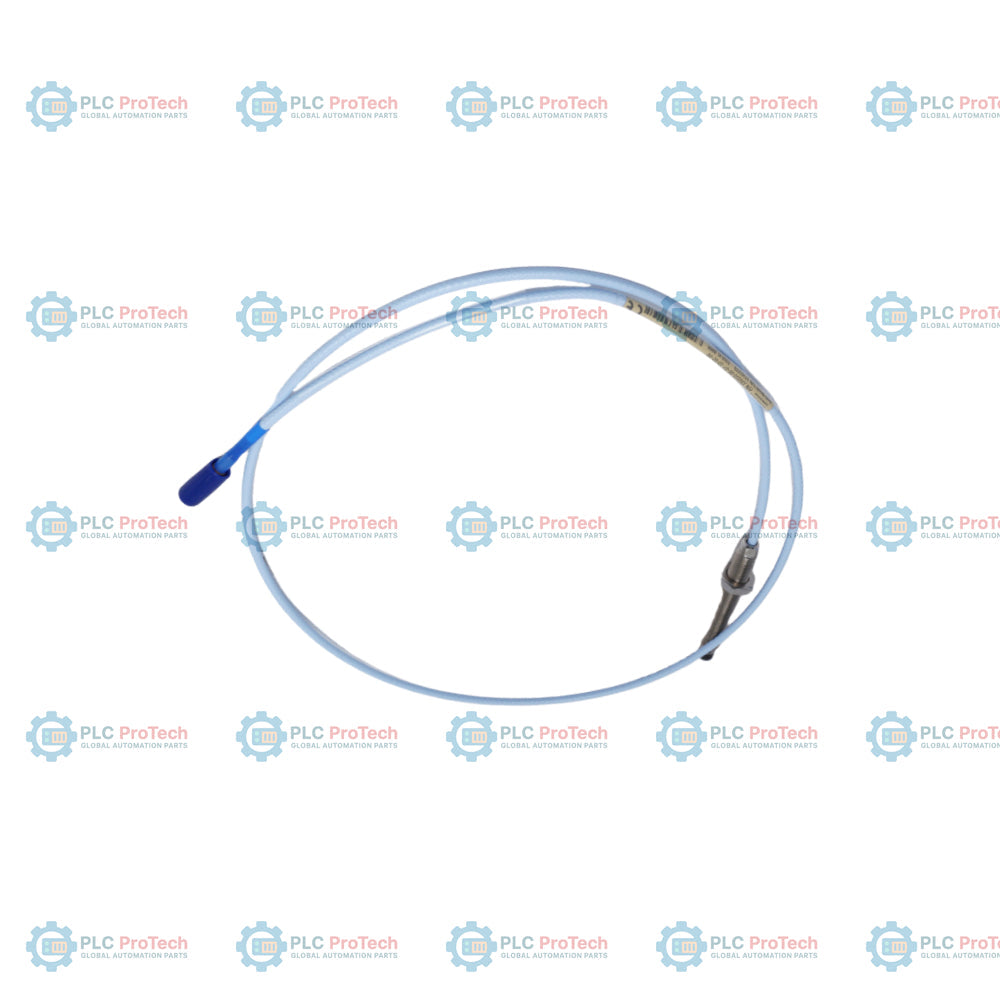

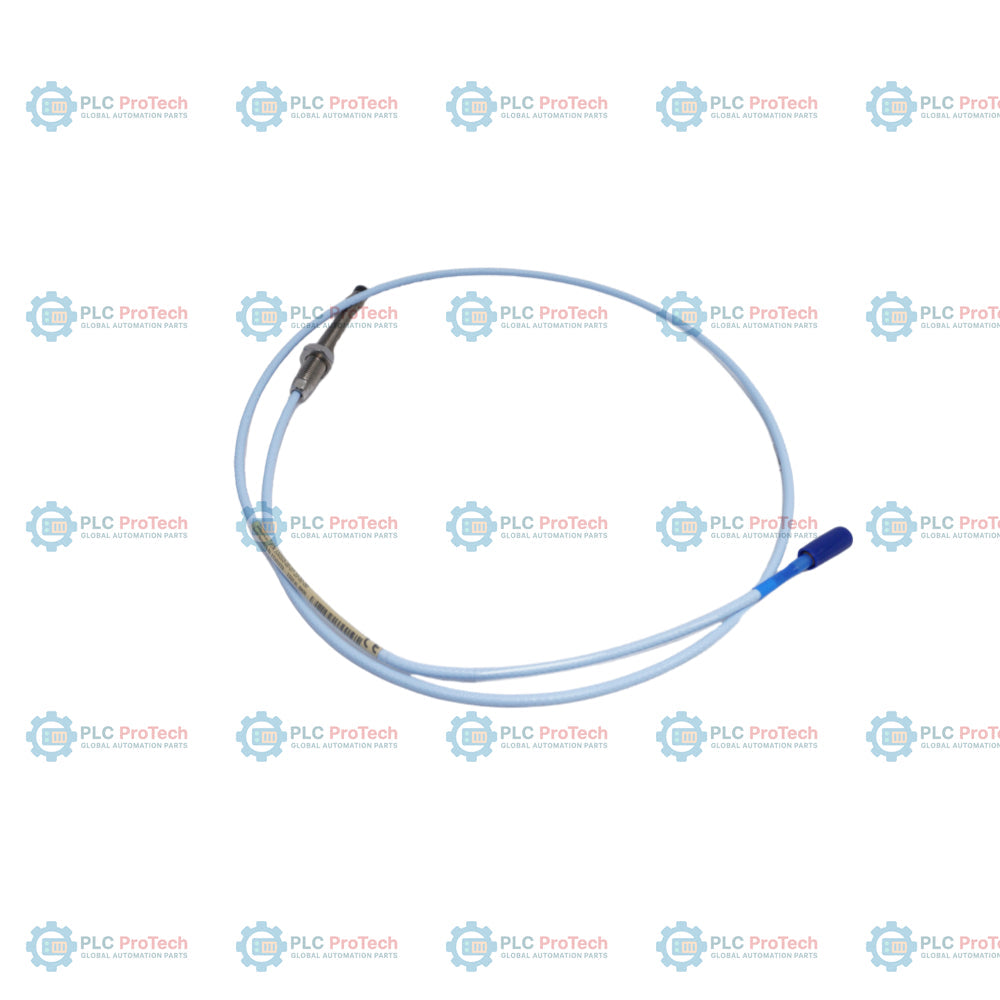

Bently Nevada 330103-00-07-10-02-00 3300 XL 8 mm Näherungssonde

SKU 330103-00-07-10-02-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330103-00-07-10-02-00
Herkunft Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.32 kg
Abmessungen: 70 mm x 10 mm x 10 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der vollständig mit Gewinde versehene metrische Sondenkörper M10 x 1 (Option 00, gewindefreie Länge) mit einer Gehäusegesamtlänge von 70 mm (Option 07) und einer Gesamtlänge von 1,0 Metern (Option 10) definiert diese nicht armierte Konfiguration der 3300 XL 8-mm-Näherungssonde – 330103-00-07-10-02-00.

Im Gegensatz zu armierten Varianten wie der Serie 330104 oder Konfigurationen mit einem Steckerschutz (Option 01) verfügt diese spezielle Konfiguration über ein leichtes, nicht armiertes, FEP-isoliertes Standardkabel, das mit einem Miniatur-Koaxialstecker ClickLoc (Option 02) ohne integrierten Steckerschutz abgeschlossen ist. Sie ist Teil eines vollständigen 3300 XL 8-mm-Wandler-Systems und wird mit einem 3300 XL-Verlängerungskabel und einem 3300 XL Proximitor-Sensor kombiniert, um die statische Position oder dynamische Wellenschwingung an rotierenden Maschinen zu messen.

Merkmale

Option 00 gibt eine gewindefreie Länge von 0 mm an einem vollständig mit Gewinde versehenen metrischen Sondengehäuse an.
Option 07 bietet eine Gehäusegesamtlänge von 70 mm mit einer Gewindesteigung von M10 x 1.
Option 10 bietet eine Sondengesamtkabellänge von 1,0 Metern (3,3 Fuß).
Option 02 definiert einen Miniatur-Koaxialstecker ClickLoc mit standardmäßigem FEP-isoliertem Kabel (ohne Steckerschutz).
Option 00 erfordert keine behördlichen Zulassungen für explosionsgefährdete Bereiche.
Die Sondenspitze aus Polyphenylensulfid (PPS) hält Betriebstemperaturen von -52 °C bis +177 °C stand.
Das Gehäuse aus rostfreiem Stahl AISI 303 widersteht chemischer Zersetzung in Umgebungen mit Gleitlagern.

Anwendungen

Messung der radialen Wellenschwingung an industriellen rotierenden Maschinen.
Überwachung der axialen Verschiebung der Welle bei Maschinen mit Gleitlagern.
Keyphasor-Referenz- und Drehzahlmessungen.
Zustandsüberwachung von Turbinen, Generatoren, Pumpen, Kompressoren und Getrieben.

Bestellinformationen

Option / Segment	Code auf dieser SKU	Beschreibung / Bedeutung
Bestellbare Teilenummer	330103-00-07-10-02-00	3300 XL 8-mm-Näherungssonde, Gewinde M10 x 1, ohne Armierung
A – Option für gewindefreie Länge	00	Gewindefreie Länge 0 mm (vollständig mit Gewinde versehenes Gehäuse)
B – Option für Gehäusegesamtlänge	07	Gehäusegesamtlänge 70 mm
C – Option für Gesamtlänge	10	Gesamtkabellänge 1,0 Meter (3,3 Fuß)
D – Option für Stecker- und Kabeltyp	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel
E – Option für behördliche Zulassung	00	Keine behördlichen Zulassungen erforderlich

Technische Spezifikationen

Spezifikationskategorie	Parameter	Wert
Identität	Hersteller	Bently Nevada (Baker Hughes)
	Bently Nevada (Baker Hughes)	330103-00-07-10-02-00
	Modell-/Teilenummer	Produktserie
	3300 XL 8-mm-Näherungswandlersystem	Gewindetyp
Metrisches Gewinde M10 x 1	Elektrik	Nominaler Skalierungsfaktor
	7,87 V/mm (200 mV/mil)	Linearer Messbereich
	2,0 mm (80 mil), beginnend 0,25 mm (10 mil) von der Sondenspitze	Nominaler Gleichstromwiderstand (R_probe)
	7,59 Ohm +/- 0,50 Ohm (bei einer Sondenlänge von 1,0 m)	Eingangsspannungsbereich des Systems
-17,5 V Gleichspannung bis -26 V Gleichspannung (erfordert -23 V Gleichspannung bis -26 V Gleichspannung mit Sicherheitsbarrieren)	Mechanik	Länge des gewindelosen Körpers
	0 mm	Gesamtlänge des Gehäuses
	70 mm	Durchmesser der Sondenspitze
	8 mm	Armierungsoption
	Ohne Armierung	Material der Sondenspitze
	Polyphenylensulfid (PPS)	Material des Sondengehäuses
AISI 303 oder 304 Edelstahl (SST)	Kabel und Steckverbinder	75-Ohm-Triaxialkabel mit Isolierung aus Fluorethylenpropylen (FEP), Standardkabel
	Gesamtkabellänge	1,0 Meter (3,3 Fuß)
	Steckverbindertyp	Miniatur-Koaxialsteckverbinder ClickLoc aus vergoldetem Material
	Mindestbiegeradius	25,4 mm (1,0 Zoll)
Umgebungsgrenzwerte	Betriebstemperatur der Sonde	-52 °C bis +177 °C (-62 °F bis +350 °F)
	Druckdichtung der Sonde	Mit einem Viton-O-Ring zwischen Sondenspitze und Gehäuse abgedichtet
	Grenzwerte für relative Luftfeuchtigkeit	Weniger als 3 % Änderung des durchschnittlichen Skalierungsfaktors bei Prüfung mit 93 % Luftfeuchtigkeit gemäß IEC 68-2-3
Abmessungen und Gewicht	Physikalische Abmessungen	70 mm x 10 mm x 10 mm (H x B x T) [Abmessungen des Sondenkörpers ohne Kabel]
Abmessungen und Gewicht	Gewicht	0,32 kg [typisch für eine 1,0-m-Sondenbaugruppe]

Installationsrichtlinien

Für alle Innengewinde eine Passung verwenden, die dem Außengewinde der Sonde (M10 x 1) entspricht.
Die maximal zulässige Eingriffslänge des Gewindes für das Sondengehäuse M10 x 1 beträgt 15 mm. Ein Anziehen über die empfohlenen Grenzwerte hinaus kann zum Verklemmen führen.
Empfohlenes Drehmoment für das Sondengehäuse: Bei standardmäßig nach vorn montierten Sonden für die ersten drei Gewindegänge 7,5 N-m (66 in-lbf); das maximal zulässige Drehmoment beträgt 22,6 N-m (200 in-lbf).
Beim Verlegen den zulässigen Mindestbiegeradius des Kabels von 25,4 mm (1,0 Zoll) einhalten, um eine Verschlechterung des Signals zu verhindern.
Den empfohlenen Abstand von etwa 1,27 mm (50 mil) einstellen, um den nominalen elektrischen Mittelpunkt von -9 V Gleichspannung für Messungen radialer Schwingungen herzustellen.
ClickLoc-Steckverbinder handfest anziehen. Niemals Werkzeuge an goldbeschichteten ClickLoc-Steckverbindern verwenden.

Konformität und Zertifizierungen

Erfüllt vollständig die Anforderungen des Standards 670 des American Petroleum Institute (API) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.
CE-konform.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was spezifizieren die mechanischen Abmessungen der 330103-00-07-10-02-00 Näherungssonde?

Diese Sondenkonfiguration verfügt über ein metrisches M10 x 1 Gewinde mit Option 00 (0 mm nicht gewindelänge) und Option 07 (70 mm Gesamtlänge des Gehäuses). Sie beinhaltet keine Schutzpanzerung über ihrem 1,0 Meter langen (Option 10) Standardkabel.

Enthält diese spezifische 330103-Konfiguration einen Steckerschutz oder eine Panzerung?

Nein. Option 02 steht für einen Miniatur-Koaxial-ClickLoc-Stecker mit einem Standard-FEP-isolierten Kabel, jedoch ohne integrierten Steckerschutz. Die Modellreihe 330103 ist ebenfalls ungeschützt.

Wie lautet die Gewindespezifikation und das empfohlene Drehmoment für diese Sonde?

Die Gewindegröße ist M10 x 1 metrisches Gewinde. Das empfohlene Gehäusedrehmoment für die ersten drei Gewindegänge beträgt 7,5 N-m (66 in-lbf), mit einer maximalen zulässigen Grenze von 22,6 N-m (200 in-lbf) und einer maximalen Gewindeeinbindung von 15 mm.

Mit welchen Überwachungssystemen ist die 330103-00-07-10-02-00 Sonde kompatibel?

Die Sonde ist vollständig kompatibel mit den Standard-Bently Nevada 3300 XL 8 mm Näherungssensor-Systemen. Sie muss mit einem kompatiblen 3300 XL Verlängerungskabel und Proximitor-Sensor (wie den 5-Meter- oder 9-Meter-Systemkonfigurationen, abhängig von der Gesamtarchitektur des Systems) kombiniert werden.
