Beschreibung

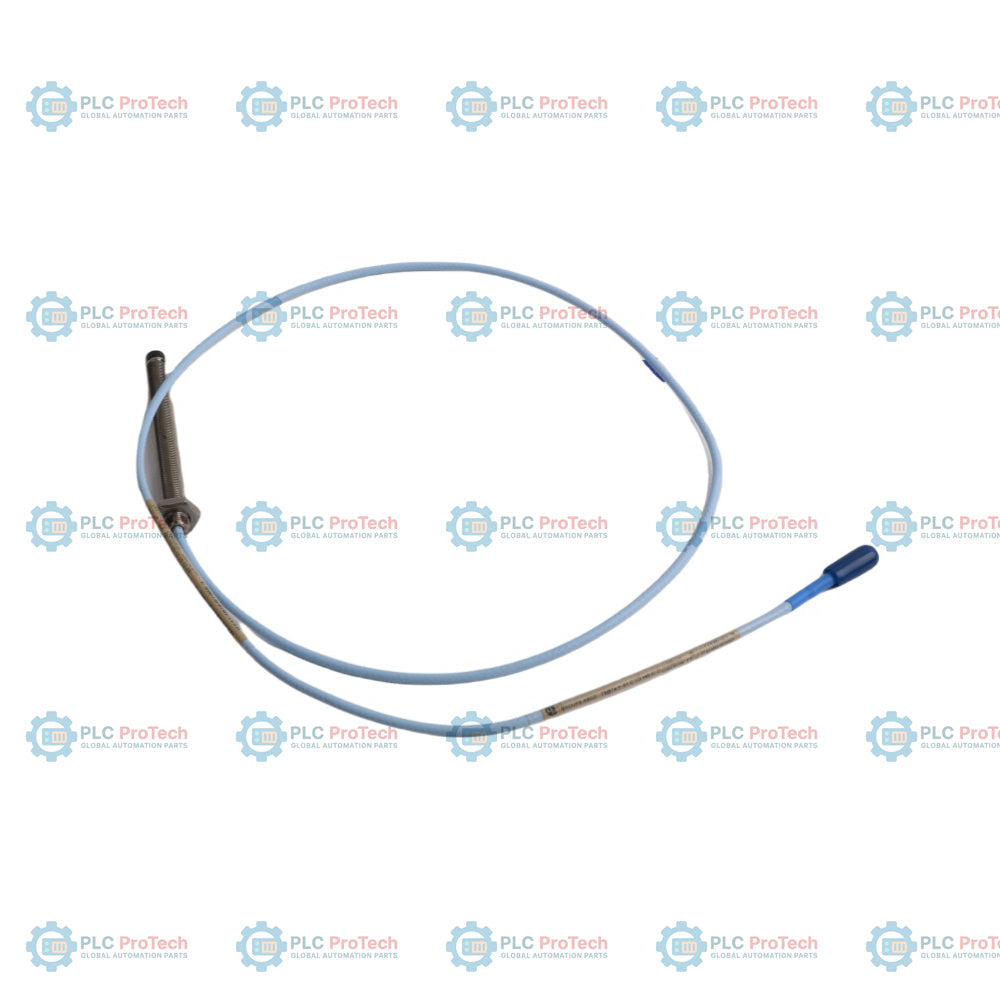

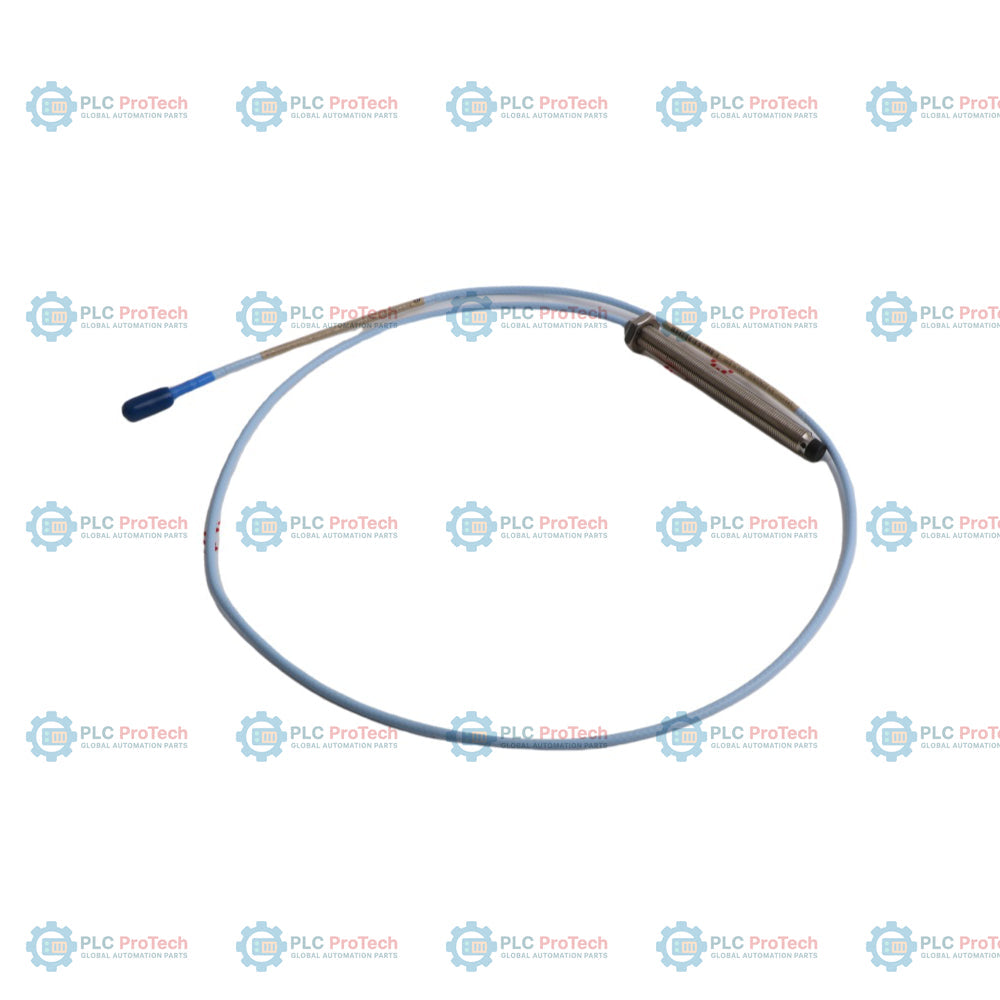

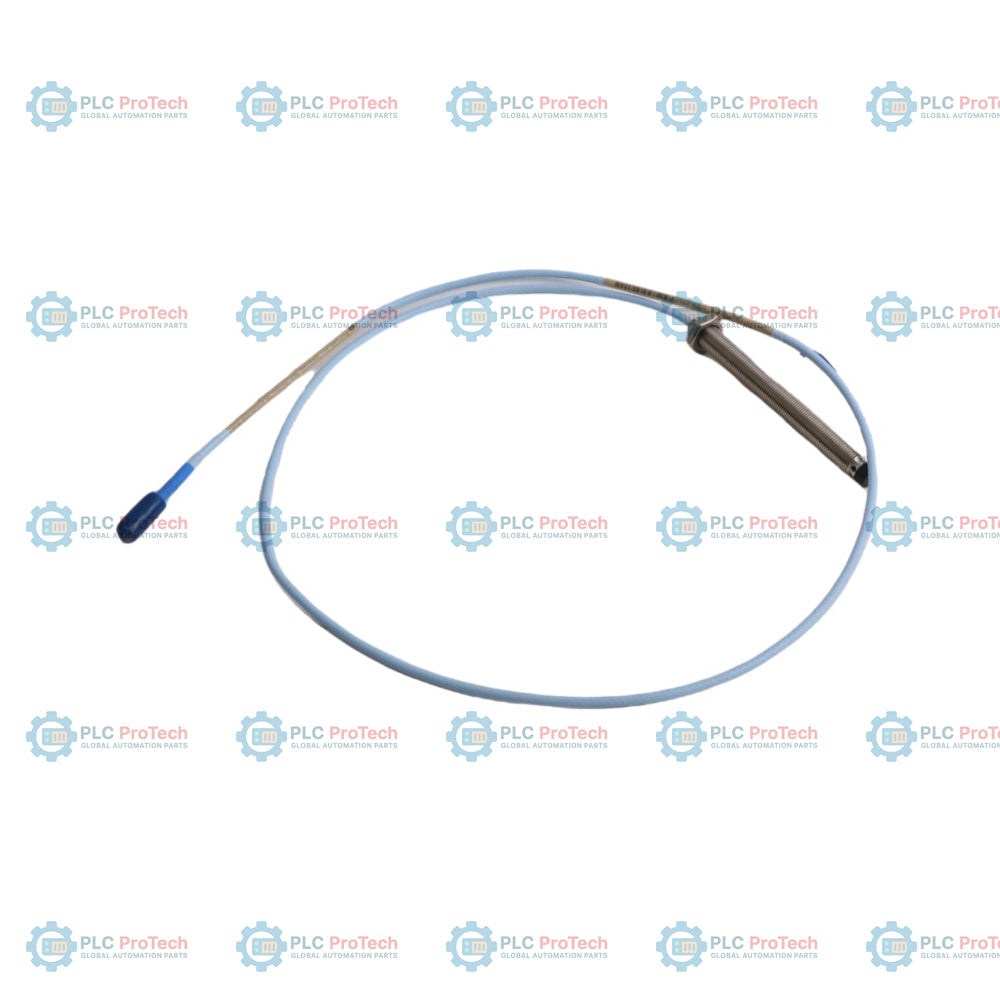

Ein metrisches Gewindeprofil M10 x 1 ohne Armierung (Basismodell 330103) mit einer gewindelosen Länge von 0 mm (Option 00) und einer Gehäusegesamtlänge von 100 mm (Option 10) definiert die Konfiguration der Bently Nevada 330103-00-10-10-02-05 3300 XL 8 mm Näherungssonde.

Diese berührungslose Wirbelstrom-Wegmesssonde ist ein wichtiger Sensor in 3300 XL 8 mm-Überwachungsketten und liefert präzise Messungen der Wellenschwingung und der Axialposition. Sie wird direkt mit einem 3300 XL-Verlängerungskabel und einem 3300 XL Proximitor-Sensor verbunden. Im Gegensatz zu anderen Konfigurationen mit Schutzarmierung ist diese nicht armierte standardmäßige koaxiale Variante für die Verlegung in geschützten trockenen Schutzrohren oder in internen Maschinengehäusen ausgelegt, wo die äußere mechanische Abrasion minimiert ist. Das Sondensystem verwendet Option 02 (standardmäßiges Koaxialkabel mit einem Miniatur-ClickLoc-Steckverbinder) und Option 05 (CSA-, ATEX- und IECEx-Zulassungen), um eine hochpräzise Leistung und einen zertifizierten Betrieb in explosionsgefährdeten Umgebungen sicherzustellen.

Merkmale

• Der Sondenkörper mit metrischem M10 x 1-Gewinde ohne Armierung bietet standardmäßige Montagekompatibilität bei metrischen Installationen.
• Option 00 legt eine gewindelose Länge von 0 mm fest und ermöglicht dadurch den maximalen Gewindeeingriff im Halter oder Maschinengehäuse.
• Option 10 legt eine Gehäusegesamtlänge von 100 mm fest und bietet ausreichende Tiefe für die internen Maschinenabstände.
• Option 10 legt eine Gesamtkabellänge von 1,0 Metern (3,3 Fuß) fest, geeignet für kurze lokale Verbindungen oder den Anschluss an Verlängerungskabel.
• Option 02 bietet einen vergoldeten koaxialen ClickLoc-Steckverbinder mit standardmäßiger FEP-Ummantelung des Kabels.
• Option 05 bietet CSA-, ATEX- und IECEx-Zulassungen für eigensichere und funkenfreie Installationen.
• Die hochstabile Sondenspitze aus Polyphenylensulfid (PPS) gewährleistet eine robuste Beständigkeit gegenüber korrosiven Flüssigkeiten und extremen Temperaturzyklen.

Anwendungen

• Analyse der radialen Wellenschwingung und der dynamischen Bewegung in Hochleistungs-Turbomaschinen.
• Überwachung der Axialposition und der axialen Rotorverschiebung an industriellen Gasturbinen, Dampfturbinen und Zentrifugalkompressoren.
• Maschinenschutz und zustandsbasierte Überwachungssysteme in der Öl-, Gas- und chemischen Verarbeitung, in Kraftwerken und im maritimen Betrieb.
• Überwachung der Wellenpositionierung und des Lagerspiels in Großgetrieben, Elektromotoren und Pumpen.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Beachten Sie bei der Montage stets die maximale Einschraubtiefe von 15 mm für das Gewinde M10 x 1, um Verklemmen oder Beschädigungen am Gehäuse zu vermeiden.
• Ziehen Sie den vergoldeten ClickLoc-Steckverbinder nur handfest an. Verwenden Sie bei diesen standardmäßigen Goldsteckverbindern keine Zange, um Quetschungen oder Beschädigungen des Gewindes zu vermeiden.
• Um eine korrekte Empfindlichkeit des Aufnehmers zu gewährleisten, prüfen Sie, ob die Sondenspitze nahe der Mitte ihres linearen Bereichs mit einem typischen Abstand von 1,27 mm (50 mil) positioniert ist oder eine Vorspannungs-Ausgangsspannung von etwa -10 V Gleichspannung aufweist.
• Stellen Sie sicher, dass die Sondenkabel physisch isoliert und durch robuste elektrische Leitungssysteme geführt werden, wenn sie durch turbulente oder ölreiche Umgebungen verlaufen.
• Vermeiden Sie die Installation oder den Betrieb der Sonde in Umgebungen unter -34 °C, um die strukturelle Beschädigung der Viton-Druckdichtung zu verhindern.

Konformität und Zertifizierungen

• CSA-zertifiziert: Klasse I, Zone 0, Ex ia IIC T5...T1 Ga; Klasse I, Division 1, Gruppen A, B, C, D
• ATEX-zertifiziert: Gruppe II 1 G, Ex ia IIC T5...T1 Ga; Gruppe II 3 G, Ex nA/ec IIC T5...T1 Gc
• IECEx-zertifiziert: Ex ia IIC T5...T1 Ga; Ex nA/ec IIC T5...T1 Gc
• CE-konform
