Bently Nevada 330103-01-09-50-02-00 3300 XL 8-mm-Näherungssonde

Beschreibung

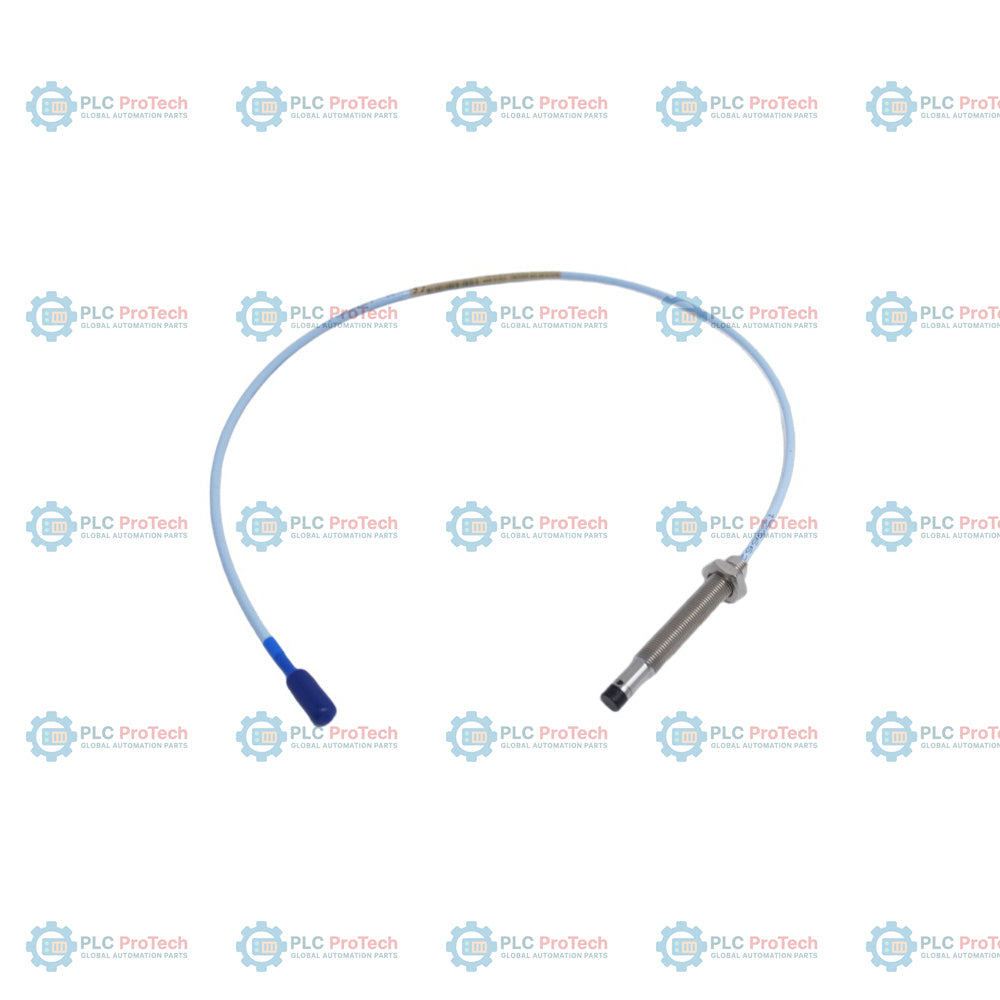

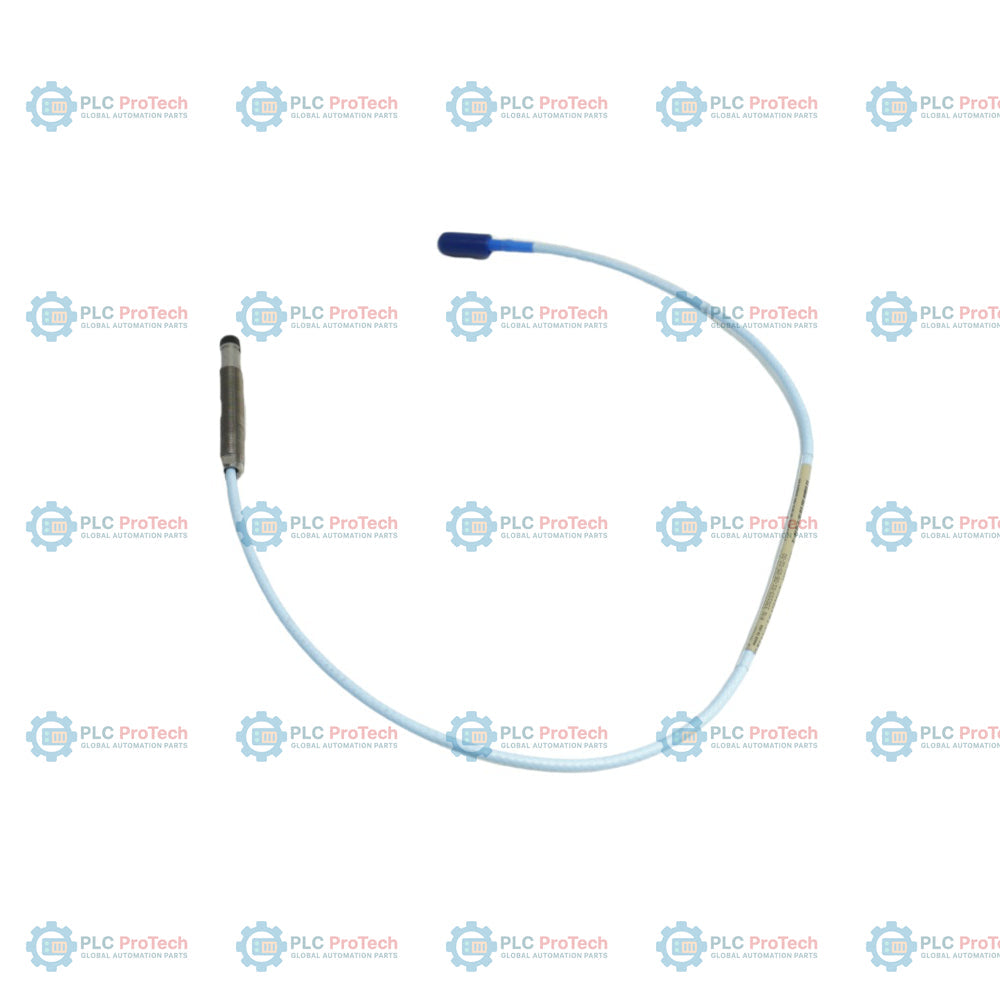

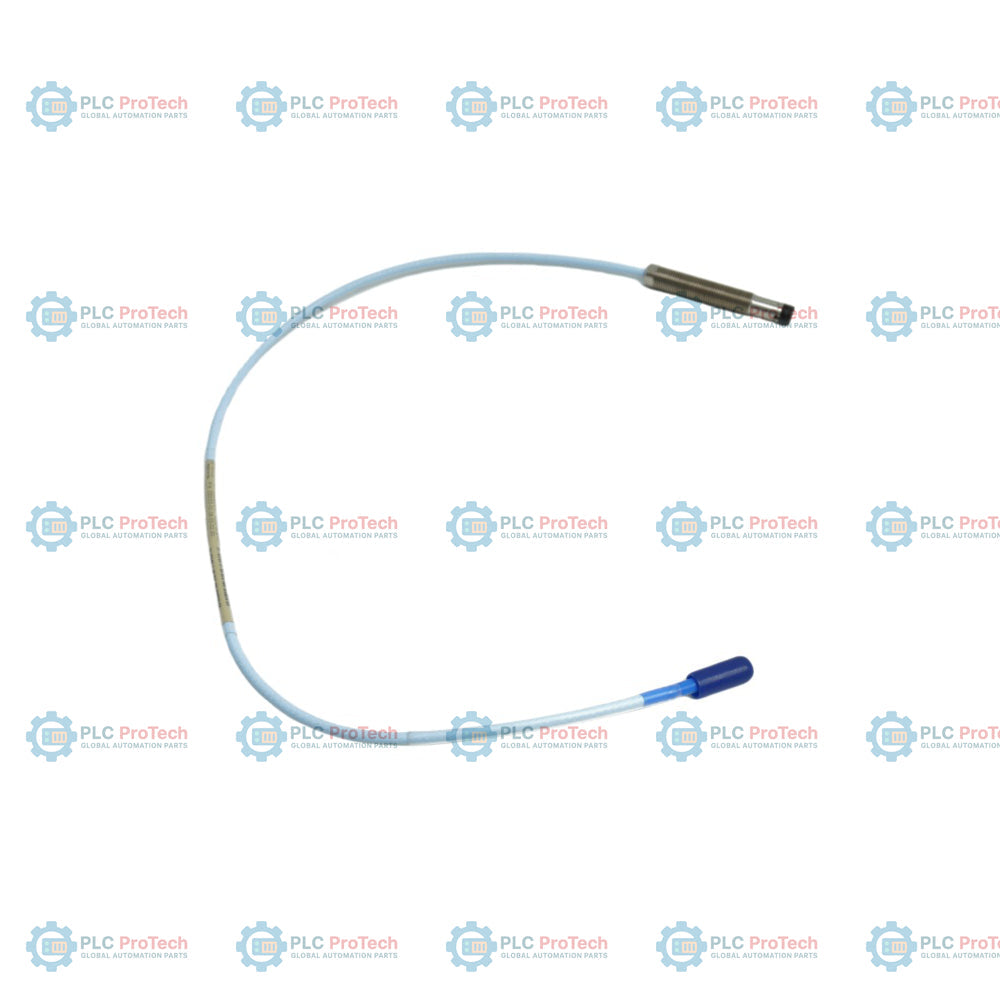

330103-01-09-50-02-00 bezeichnet eine metrische Näherungssonde des Typs 3300 XL 8 mm mit einem 10 mm langen gewindelosen Gehäuseabschnitt und einer Gesamtlänge des Gehäuses von 90 mm. Diese Konfiguration verfügt über eine Gesamtkabellänge von 5,0 Metern mit einem miniaturisierten koaxialen ClickLoc-Steckverbinder und standardmäßigem Kabelmaterial und wird ohne Steckerschutzvorrichtung oder behördliche Zulassungen für explosionsgefährdete Bereiche geliefert.

Diese nicht armierte Wirbelstromsonde ist Teil des Bently Nevada 3300 XL 8 mm Proximity Transducer System. Sie misst statische und dynamische Abstände zwischen der Sondenspitze und einem leitfähigen Ziel, beispielsweise einer Maschinenwelle, und eignet sich daher für metrische Installationen mit M10 x 1-Gewindemontage. Verwandte Konfigurationen können integrierte Edelstahlarmierungen, Steckerschutzvorrichtungen, kürzere oder längere Anschlusskabel oder CSA/ATEX/IECEx-Zertifizierungen bieten, während dieses spezifische Modell eine klare, standardmäßige, 5,0 Meter lange nicht armierte Ausführung für sichere Bereiche bereitstellt, in denen keine Zulassungen erforderlich sind.

Merkmale

• Eine gewindelose Gehäuselänge von 10 mm mit metrischem M10 x 1-Gewinde für kundenspezifische Einbautiefen.
• Eine Gesamtlänge des Gehäuses von 90 mm sorgt für einen stabilen Gewindeeingriff in standardmäßigen Maschinengehäusen.
• Eine kalibrierte Gesamtlänge des integrierten Kabels von 5,0 Metern für die direkte Abstimmung mit 5-Meter-Proximitor-Sensoren.
• Der miniature koaxiale ClickLoc-Steckverbinder ermöglicht eine zuverlässige elektrische Verbindung mit niedrigem Profil.
• Die nicht armierte Ausführung gewährleistet eine flexible Standardverlegung in geschützten Kabelkanälen oder Maschinengehäusen.
• Keine behördlichen Zulassungen oder Steckerschutzvorrichtungen ausgewählt, wodurch unnötige Kosten in allgemeinen industriellen Umgebungen reduziert werden.

Anwendungen

• Messungen von Radialwellenschwingungen an Industriepumpen, -motoren und -ventilatoren.
• Überwachung der axialen Schubposition von Rotoren rotierender Maschinen.
• Keyphasor-Referenz und Drehzahlmessungen an schnell laufenden Industriellewellen.
• Allgemeine Maschinenschutzsysteme, die einen robusten berührungslosen Näherungssensor erfordern.
• Industrielle Installationen mit standardmäßigen metrischen Montagebohrungen, die Gewindeprofile M10 x 1 erfordern.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Stellen Sie sicher, dass der Gewindeeingriff in der Halterung oder im Maschinengehäuse bei M10 x 1-Gewinden 15 mm nicht überschreitet, um ein Verklemmen während der Installation zu vermeiden.
• Sichern Sie den Sondenkörper mit einer M10 x 1-Sicherungsmutter mit standardmäßigen Bohrungen für Sicherungsdraht. Überschreiten Sie nicht das maximal empfohlene Drehmoment von 12,0 N-m (106 in-lb).
• Positionieren Sie die Sondenspitze, um den Zielspalt einzustellen, typischerweise 1,27 mm (50 mil), entsprechend einem nominalen Proximitor-Ausgang von -10 Vdc.
• Stellen Sie sicher, dass der minimale Biegeradius des nicht armierten Koaxialkabels mindestens 25,4 mm (1,0 Zoll) beträgt, um eine Beschädigung des inneren Leiters zu verhindern.
• Reinigen Sie die Kontakte des Miniatur-ClickLoc-Steckers vor dem Verbinden. Richten Sie die Click-Lock-Mechanismen aus und ziehen Sie die Verbindung handfest an.

Konformität und Zertifizierungen

• FCC Teil 15-konform
• RoHS-Richtlinie 2011/65/EU-konform
• EMV-Richtlinie 2014/30/EU (Normen: EN 61000-6-2, EN 61000-6-4)
• Funktionale Sicherheit: SIL 2-fähig (HFT=0) und SIL 3-fähig (HFT=1) bei Verwendung in einem entsprechend ausgelegten sicherheitsgerichteten System.
