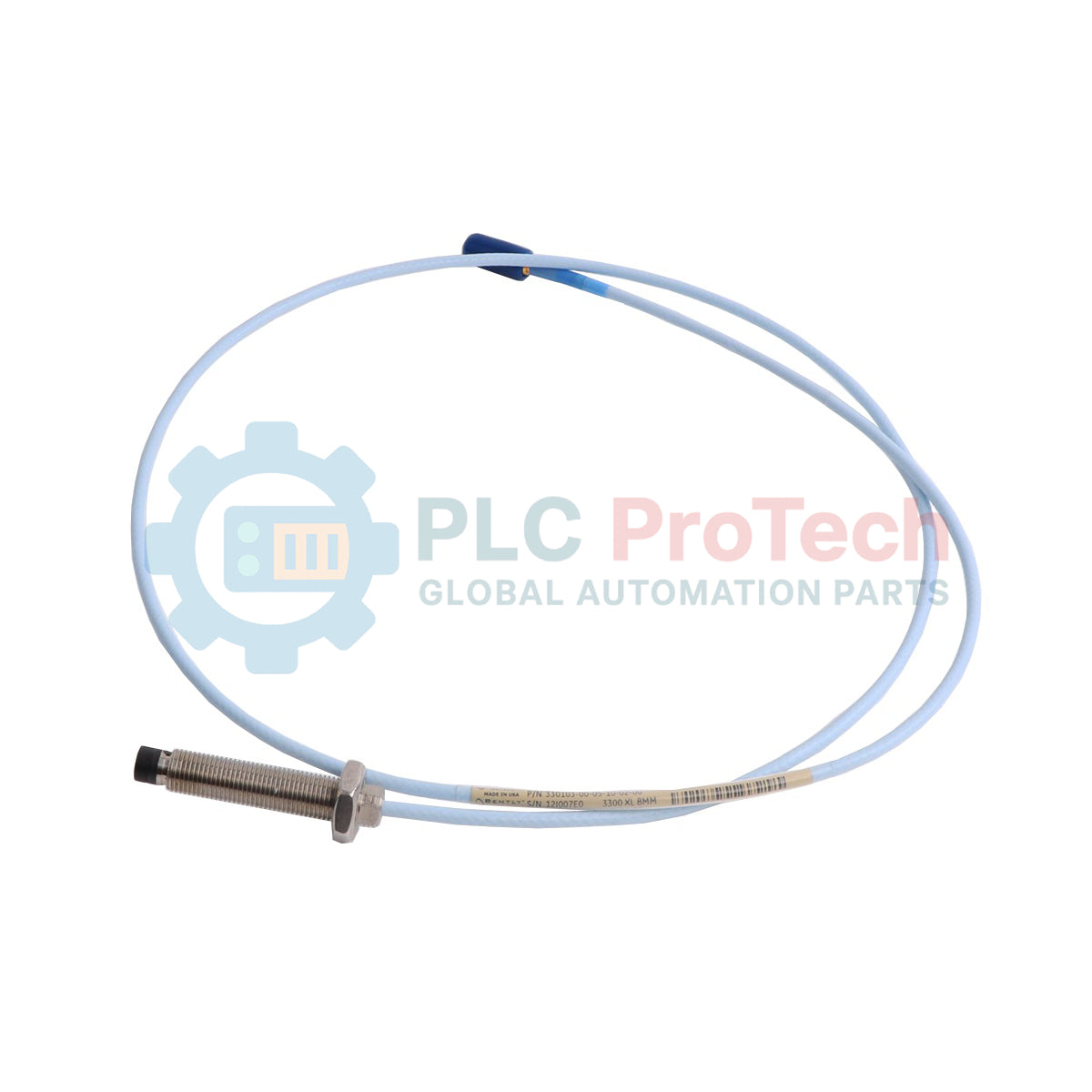

Bently Nevada 330103-08-13-10-02-CN 3300 XL 8-mm-Näherungssonde

Beschreibung

Der für Maschinenschutzsysteme optimierte Bently Nevada 330103-08-13-10-02-CN ist ein gewindeloser 8-mm-Näherungssensor, der hochpräzise berührungslose Messungen von Wellenschwingung und -position ermöglicht. Als integraler Bestandteil des 3300 XL 8 mm Proximity Transducer System bietet dieser Sensor auch in rauen Industrieumgebungen eine hervorragende Leistung. Er verfügt über eine Option mit 80 mm gewindeloser Länge und eine Gehäusegesamtlänge von 130 mm und eignet sich daher ideal für Überwachungskonfigurationen mit tiefer Einstecktiefe oder Halterungsmontage. Dank einer robusten Spitze aus Polyphenylensulfid (PPS) und eines Edelstahlgehäuses gewährleistet der Sensor mithilfe eines integrierten Viton-O-Rings eine luftdichte Differenzdruckabdichtung.

Das System ist mit einem 1,0-Meter-Kabel (3,3 Fuß) konfiguriert und mit einem Miniatur-Koaxialstecker ClickLoc abgeschlossen. Dadurch werden sichere mechanische und elektrische Verbindungen gewährleistet, ohne das Risiko loser Gewinde oder hochfrequenter Störungen. Diese Variante verfügt über die Option CN-Zulassung, die die Verwendung in landesspezifischen, lokalisierten explosionsgefährdeten Installationen zertifiziert.

Merkmale

• Gewindeloses Gehäusedesign: Entwickelt für die Steckmontage oder die Montage mit speziellen Klemmblöcken in komplexen Turbinengehäusen.
• Hochleistungs-PPS-Spitze: Das Spitzenmaterial aus Polyphenylensulfid bietet chemische Beständigkeit und thermische Stabilität im Dauerbetrieb.
• Viton-O-Ring-Abdichtung: Dichtet gegen hohe Differenzdrücke ab und verhindert, dass Prozessmedien das Montagegewinde umgehen.
• Koaxialverbindung ClickLoc: Die vergoldete Miniatur-Koaxialverbindung verhindert den Verlust hochfrequenter Signale und gewährleistet eine sichere Verriegelungsrückmeldung.
• Korrosionsbeständiges Gehäuse: Die Hülse aus standardmäßigem Edelstahl AISI 303 oder 304 gewährleistet mechanische Langlebigkeit.

Anwendungen

• Dynamische Wellenvibration: Kontinuierliche Überwachung der radialen und axialen Wellenschwingungen in kritischen Turbomaschinen.
• Messung der Axialposition: Hochzuverlässige Messung der axialen Rotorbewegung in Hochgeschwindigkeitskompressoren.
• Exzentrizitäts- und Phasenreferenz: Liefert einen Keyphasor-Eingang oder ermöglicht die Verfolgung der Exzentrizität an massiven Dampfturbinenrotoren.
• Einsatz in der Schwerindustrie: Geeignet für Öl- und Gasraffinerien, petrochemische Anlagen und Einrichtungen zur Stromerzeugung.

Bestellinformationen

Technische Daten

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität: Das Modell 330103 ist ausschließlich mit Proximitor-Sensoren der Serie 3300 XL kompatibel. Obwohl es mechanisch in Montagebohrungen für ältere 8-mm-Sonden der Serie 7200 passt, darf es niemals mit 7200-Proximitor-Sensoren kombiniert werden, da deren elektrische Impedanzen inkompatibel sind, was zu massiven Fehlern bei der Kalibrierung des Maßstabsfaktors führt (Abweichung vom standardmäßigen Ausgang von 7,87 V/mm).

Anwendungsfehler und technische Hinweise: Gewindelose Sonden sind für die Tiefeneinstellung vollständig auf einen externen Klemmmechanismus oder eine Hülse angewiesen. Stellen Sie sicher, dass die Klemmvorrichtungen mit dem korrekten Drehmoment angezogen sind. Zu geringes Anziehen kann dazu führen, dass die Sonde verrutscht und auf die Welle trifft, wodurch die PPS-Spitze vollständig zerstört wird, während zu starkes Anziehen den Edelstahl-Schaft verformen und die interne Koaxialleitung einklemmen kann.

Tipps zu Inbetriebnahme und Verdrahtung: Reinigen Sie die miniaturisierten koaxialen ClickLoc-Schnittstellen vor dem Verriegeln stets mit trockenem, rückstandsfreien Kontaktreiniger. Selbst mikroskopisch kleine Staub- oder Feuchtigkeitsfilme auf der Koaxialschnittstelle wirken wie ein Hochfrequenzwiderstand und äußern sich beim Hochlauf mit hoher Drehzahl als scheinbare Wellenschwingungen oder anomale „Spike“-Fehler.
