Beschreibung

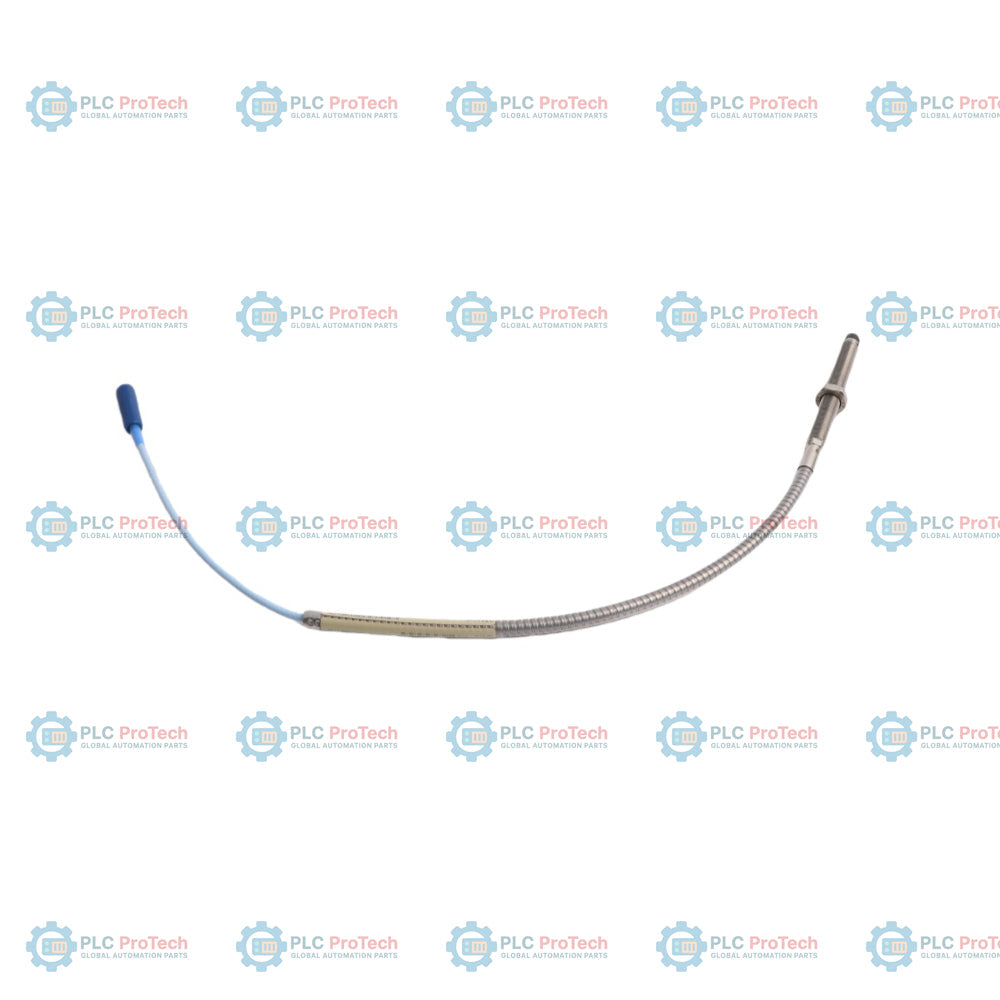

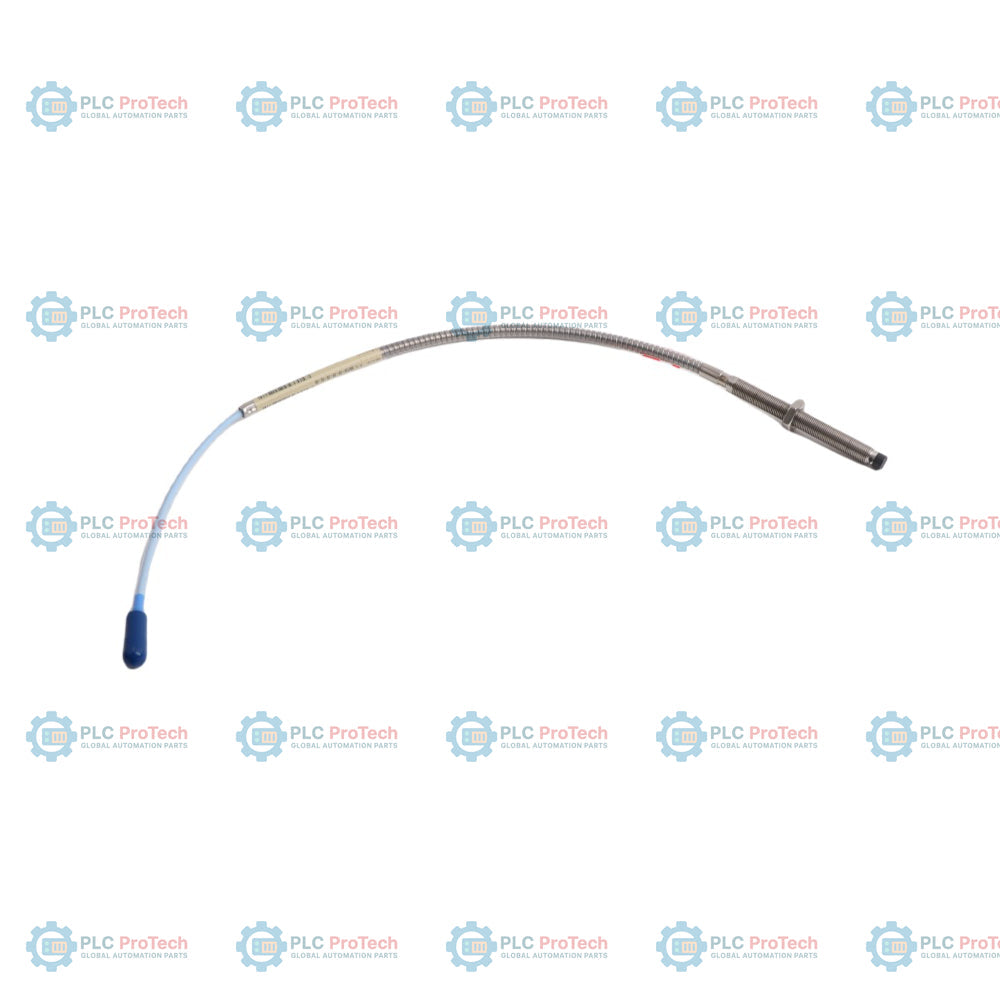

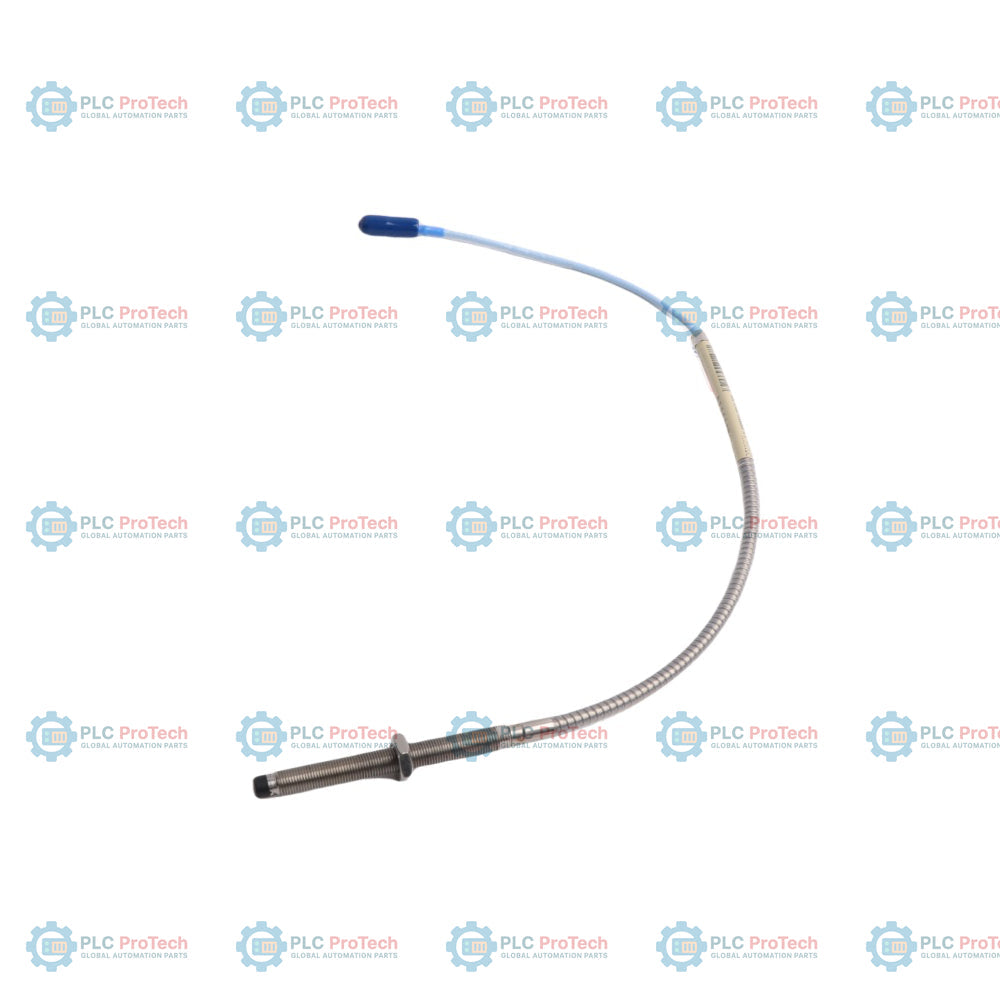

Der vollständig mit einem metrischen M10 x 1-Gewinde versehene Sondenkörper aus Stahl (Option 00) mit einer Gesamtlänge des Gehäuses von 90 mm (Option 09) und einem 1,5 m langen armierten Kabel (Option 15) definiert die 330104-00-09-15-01-00 3300 XL 8-mm-Näherungssonde. Dieser berührungslose Messwertaufnehmer misst statische und dynamische Abstände zwischen der Sondenspitze und einem Ziel, beispielsweise einer rotierenden Welle. Er ist Teil des 3300 XL-Näherungsmesssystems und wird mit einem kompatiblen 3300 XL Proximitor-Sensor und Verlängerungskabel kombiniert.

Diese spezifische Konfiguration verfügt über eine schützende Edelstahlarmierung über dem Koaxialkabel, wodurch sie sich vom nicht armierten Modell 330103 unterscheidet, und schützt vor mechanischer Reibung, Flüssigkeitskräften und physischen Stößen im Inneren von Industriemaschinen. Außerdem verfügt sie über einen Miniatur-ClickLoc-Koaxialsteckverbinder mit einem Fluorsilikon-Steckverbinderschutz (Option 01), der das Eindringen von Verunreinigungen verhindert. Dadurch eignet sie sich für Umgebungen mit Turbinenöl oder hoher Luftfeuchtigkeit. Da dieses Gerät den Zulassungscode Option 00 besitzt, ist es für allgemeine Anwendungen vorgesehen, für die keine Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind.

Merkmale

• M10 x 1 metrisches Gewinde: Ermöglicht die direkte Montage in Gewindeanschlüssen und Halterungen von Maschinen.
• 90-mm-Gehäuselänge (Option 09): Bietet einen langen, starren Körper mit 0 mm nicht mit Gewinde versehener Länge (Option 00) für Installationen mit großer Reichweite.
• 1,5-Meter-Kabel (Option 15): Das integrierte 1,5 m (4,9 ft) lange Kabel ermöglicht den direkten Anschluss an Verlängerungskabel oder lokale Anschlusskästen.
• Edelstahlarmierung: Die armierte Hülse schützt das darunterliegende 75-Ohm-Koaxialkabel vor mechanischen Schäden und abrasiven Umgebungen.
• Steckverbinder-Schutz (Option 01): Der Miniatur-ClickLoc-Steckverbinder verfügt über einen vorinstallierten Fluorsilikon-Umweltschutz, der ihn gegen Schmierstoffe und Feuchtigkeit abdichtet.

Anwendungen

Diese Sonde wird in kritischen rotierenden Maschinen zur Überwachung mechanischer Parameter eingesetzt. Typische Anwendungen umfassen:

• Überwachung der radialen Wellenschwingung
• Messung der axialen Schubposition
• Referenzen für Keyphasor- und Drehzahlmessung
• Verwendung in Dampfturbinen, Gasturbinen, Kompressoren, großen Pumpen und Hochgeschwindigkeitsgetrieben

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Um einen ordnungsgemäßen elektrischen Ausgang und mechanische Ausfälle zu vermeiden, beachten Sie bei der Installation die folgenden technischen Richtlinien:

• Stellen Sie den anfänglichen physischen Abstand zwischen der Sondenspitze und dem Ziel mithilfe einer Fühlerlehre ein oder messen Sie die Gleichspannung des Sensors mit einem Digitalmultimeter (typischerweise -10 V Gleichspannung bei einem Abstand von 1,27 mm bzw. 50 mil).
• Überschreiten Sie bei einem M10 x 1-Gewinde nicht die maximale Einschraublänge von 15 mm, um Verklemmen oder Schäden am Gehäuse zu vermeiden.
• Stellen Sie sicher, dass die ClickLoc-Koaxialsteckverbinder korrekt zusammengesteckt sind; ziehen Sie sie handfest an, bis sie hörbar „klicken“.
• Führen Sie das armierte Kabel so, dass scharfe Biegungen vermieden werden; der minimale Biegeradius armierter Sondenkabel beträgt 25,4 mm (1,0 Zoll).

Konformität und Zertifizierungen

Diese Konfiguration (Option E = 00) verfügt über keine Zertifizierungen für explosionsgefährdete Bereiche. Die allgemeine Produktkonformität umfasst:

• CE-Kennzeichnung (Richtlinie über die elektromagnetische Verträglichkeit)
• RoHS-konform
