Bently Nevada 330104-00-11-10-02-05 3300 XL 8-mm-Näherungssonde mit Schutzarmierung

Beschreibung

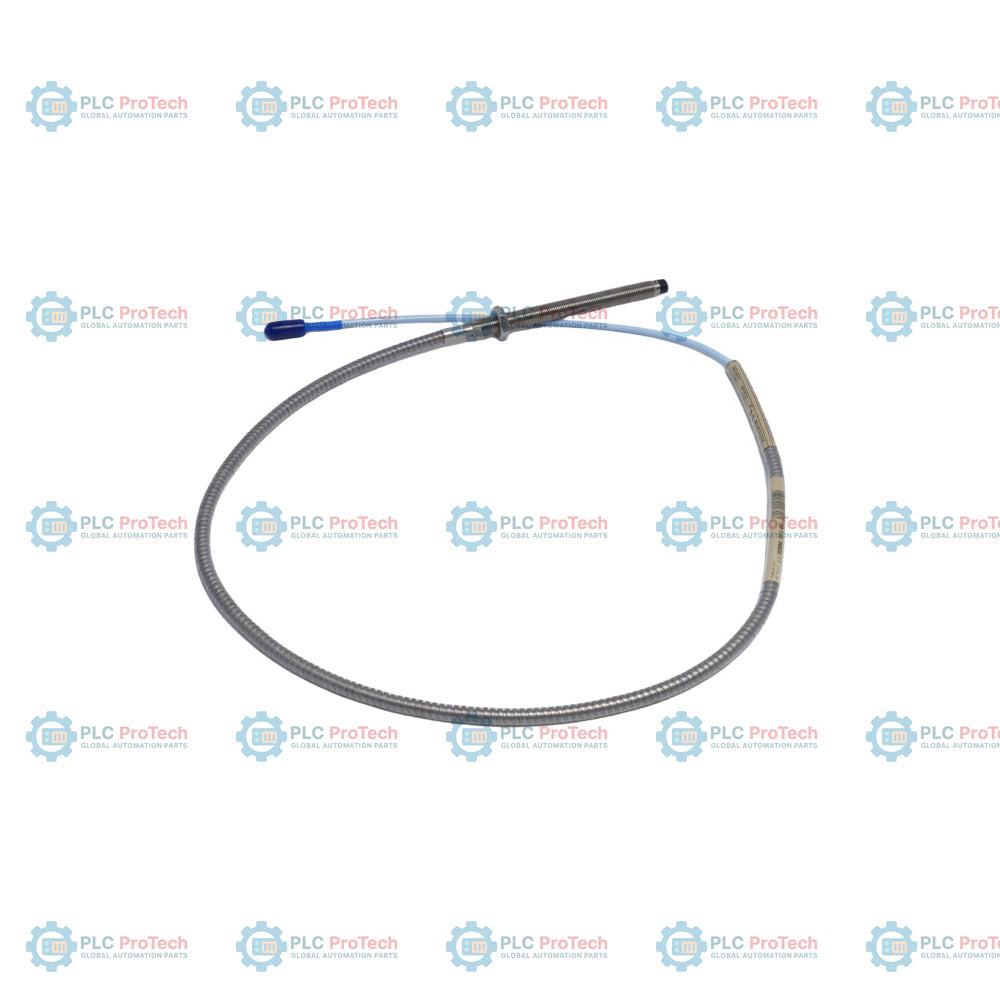

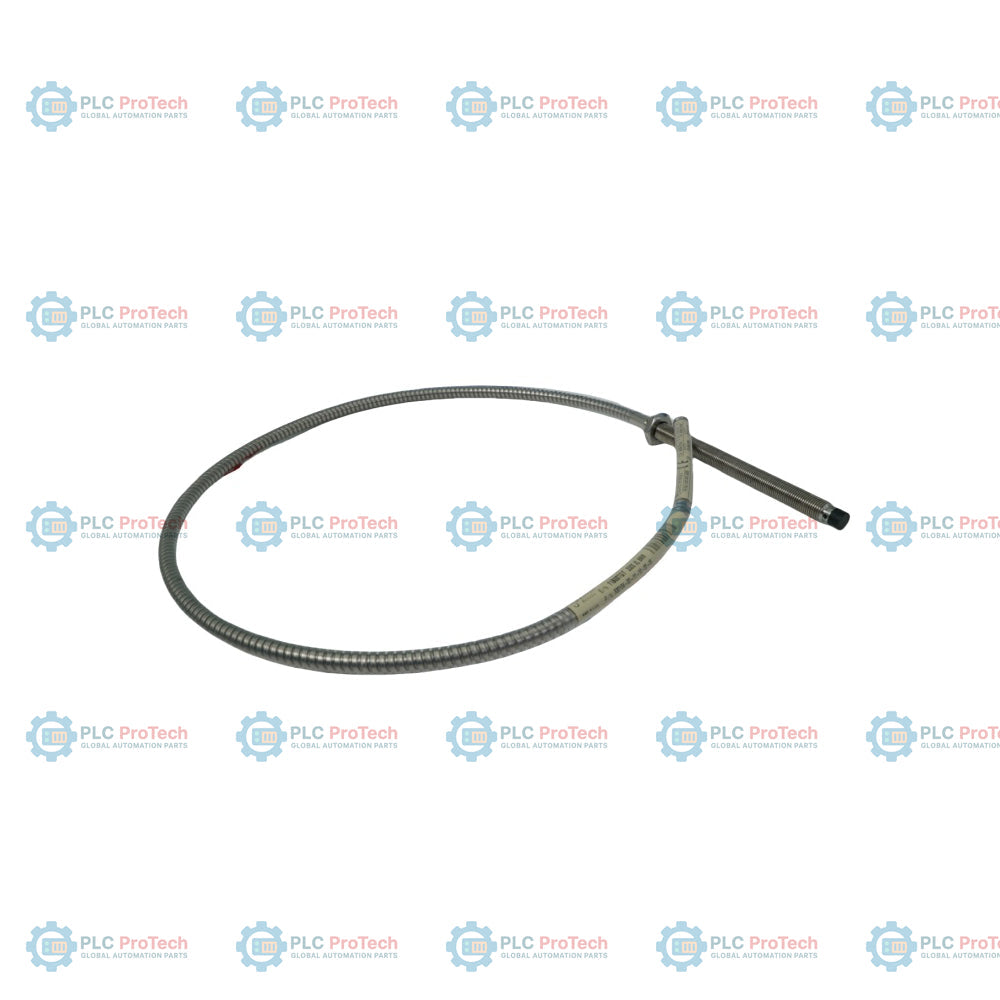

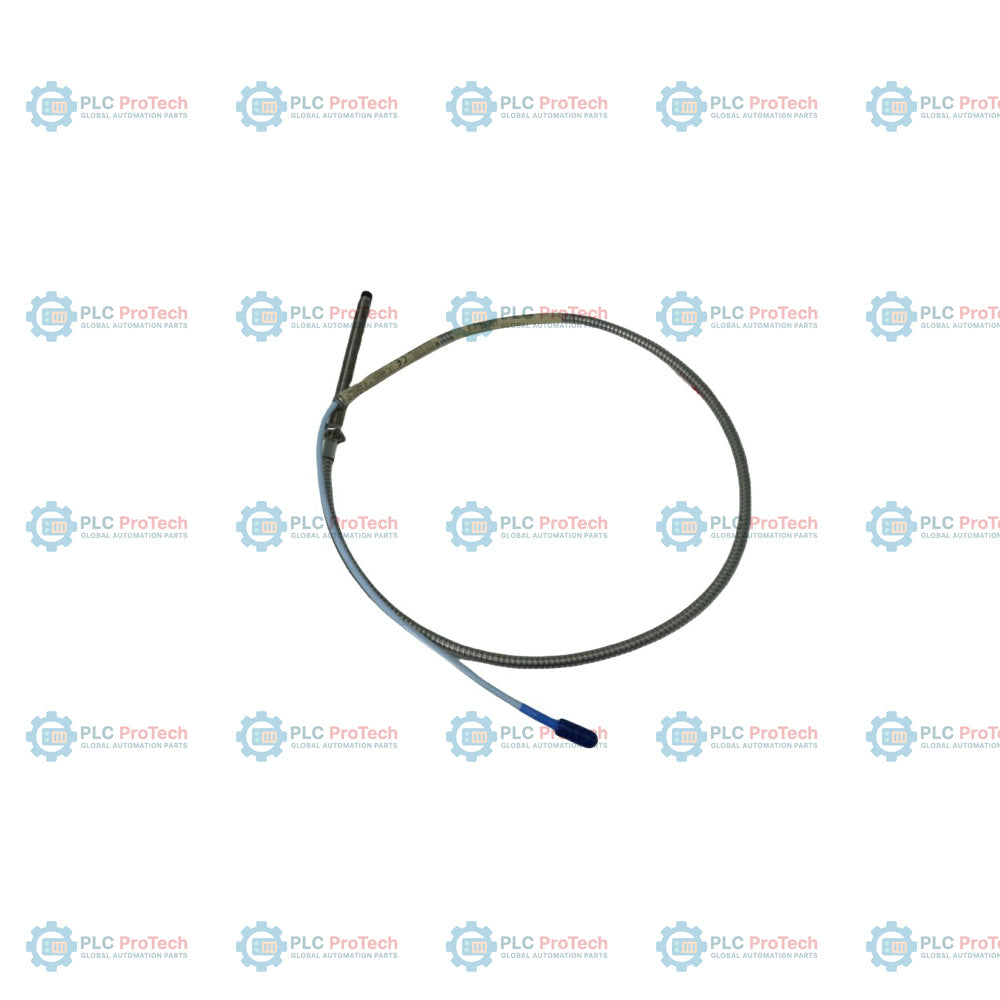

330104-00-11-10-02-05: Diese Konfiguration der 3300 XL 8-mm-Näherungssonde ist durch ein M10 x 1-Metrisches Gewinde mit flexibler Edelstahlarmierung, eine gewindefreie Länge von 0 mm (vollständig mit Gewinde versehenes Gehäuse), eine Gehäusegesamtlänge von 110 mm, eine Gesamtkabellänge von 1,0 m (3,3 Fuß) und einen miniaturisierten koaxialen ClickLoc-Stecker an einem Standardkabel ohne Steckerschutz gekennzeichnet. Sie ist mit Zulassungen von Prüfstellen für explosionsgefährdete Bereiche zertifiziert, einschließlich CSA, ATEX und IECEx.

Diese spezifische Konfiguration verfügt über eine schützende Metallarmierung über dem Koaxialkabel, die es in anspruchsvollen industriellen Anwendungen vor Abrieb, Quetschung und Schnitten schützt. Im Gegensatz zur nicht armierte 330103-Modellreihe bietet dieses armierte Modell eine erhöhte physische Abschirmung. Der standardmäßige ClickLoc-Stecker ohne Schutzvorrichtung ermöglicht eine unkomplizierte Führung durch enge Kabelkanäle und standardmäßige Durchführungselemente. Die Sonde wurde als Teil eines vollständigen berührungslosen Wirbelstromaufnehmersystems entwickelt und liefert in Verbindung mit einem passenden 3300 XL-Verlängerungskabel und Proximitor-Sensor statische (Positions-) und dynamische (Schwingungs-)Messungen.

Merkmale

• Option 00 legt eine gewindefreie Länge von 0 mm fest, wodurch das M10 x 1-Gehäuse für eine flexible Einbautiefe vollständig mit Gewinde versehen ist.
• Option 11 legt eine Gehäusegesamtlänge von 110 mm fest, um Durchführungen durch tiefe Maschinengehäuse zu ermöglichen.
• Option 10 bietet eine Gesamtkabellänge von 1,0 Metern (3,3 Fuß) und eignet sich zum Überbrücken kurzer Strecken bis zum Anschlusskasten.
• Option 02 bietet einen miniaturisierten koaxialen ClickLoc-Stecker auf Standardkabel ohne äußere Schutzmanschette für den Stecker.
• Option 05 bietet Zulassungen von Prüfstellen für explosionsgefährdete Bereiche, einschließlich CSA-, ATEX- und IECEx-Zertifizierungen.
• Das Edelstahl-Schutzgehäuse schützt das interne Koaxialkabel vor heißen Ölen, herumfliegenden Partikeln und mechanischen Belastungen.
• Die Sondenspitze aus Polyphenylensulfid (PPS) ist chemisch abgedichtet und mit dem Gewindegehäuse verbunden, um Beständigkeit gegen industrielle Schmierstoffe zu gewährleisten.

Anwendungen

• Überwachung der radialen Wellenschwingung in Gas- und Dampfturbinen
• Messung der axialen Rotorposition in Radial- und Axialverdichtern
• Überwachung der Axialposition und Gehäuseausdehnung in großen Industriepumpen
• Messung von Exzentrizität und Wellenausrichtung an Generatoren und Motoren
• Diagnose der Relativbewegung von Getriebewellen in schweren rotierenden Maschinen

Bestellinformationen

Technische Spezifikationen

Verbindungen und Schnittstellen

Installationsrichtlinien

• Gewindeeingriff: Der Gewindeeingriff innerhalb der Halterung oder des Maschinengehäuses darf 15 mm nicht überschreiten, um ein mechanisches Verklemmen zu verhindern.
• Anzugsdrehmoment: Ziehen Sie das Sonden-gehäuse mit einem maximalen Drehmoment von 9.9 N-m (88 in-lb) mithilfe eines 10-mm-Sechskantschlüssels fest.
• Steckermontage: Richten Sie die ClickLoc-Stecker und -Buchsen aus und drücken Sie sie handfest zusammen. Verwenden Sie zum Festziehen standardmäßiger goldener ClickLoc-Verbindungen keine Zange oder andere Werkzeuge.
• Abstand des Schutzrohrs: Stellen Sie sicher, dass das armierte Kabel nicht über scharfe Kanten gespannt wird. Halten Sie einen minimalen Biegeradius von 25.4 mm ein, um eine Materialermüdung der Armierung zu verhindern.

Konformität und Zertifizierungen

• CSA: Klasse I, Division 1, Gruppen A, B, C, D; Klasse I, Zone 0, Ex ia IIC T4/T5/T6
• ATEX: II 1 G, Ex ia IIC T4/T5/T6 Ga
• IECEx: Ex ia IIC T4/T5/T6 Ga
• CE-Kennzeichnung: Erfüllt die geltenden europäischen Richtlinien zur elektromagnetischen Verträglichkeit und für explosionsgefährdete Bereiche
