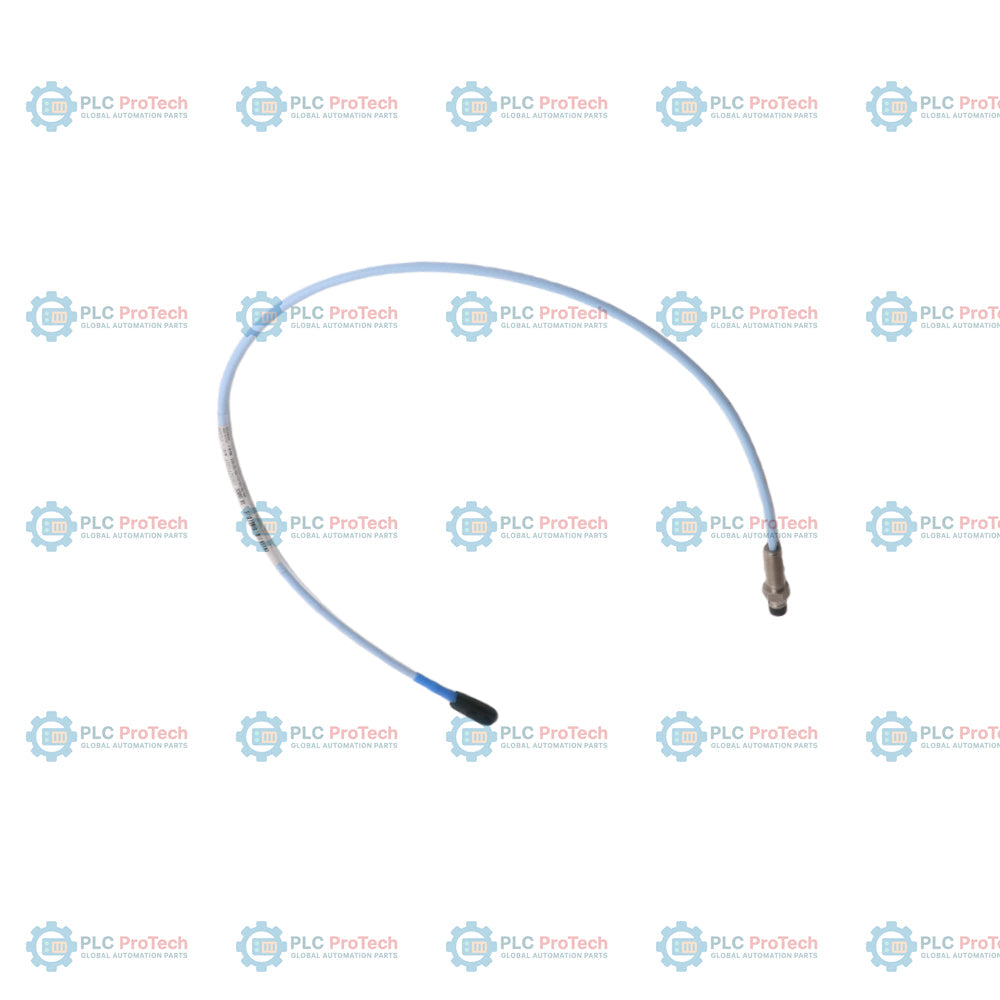

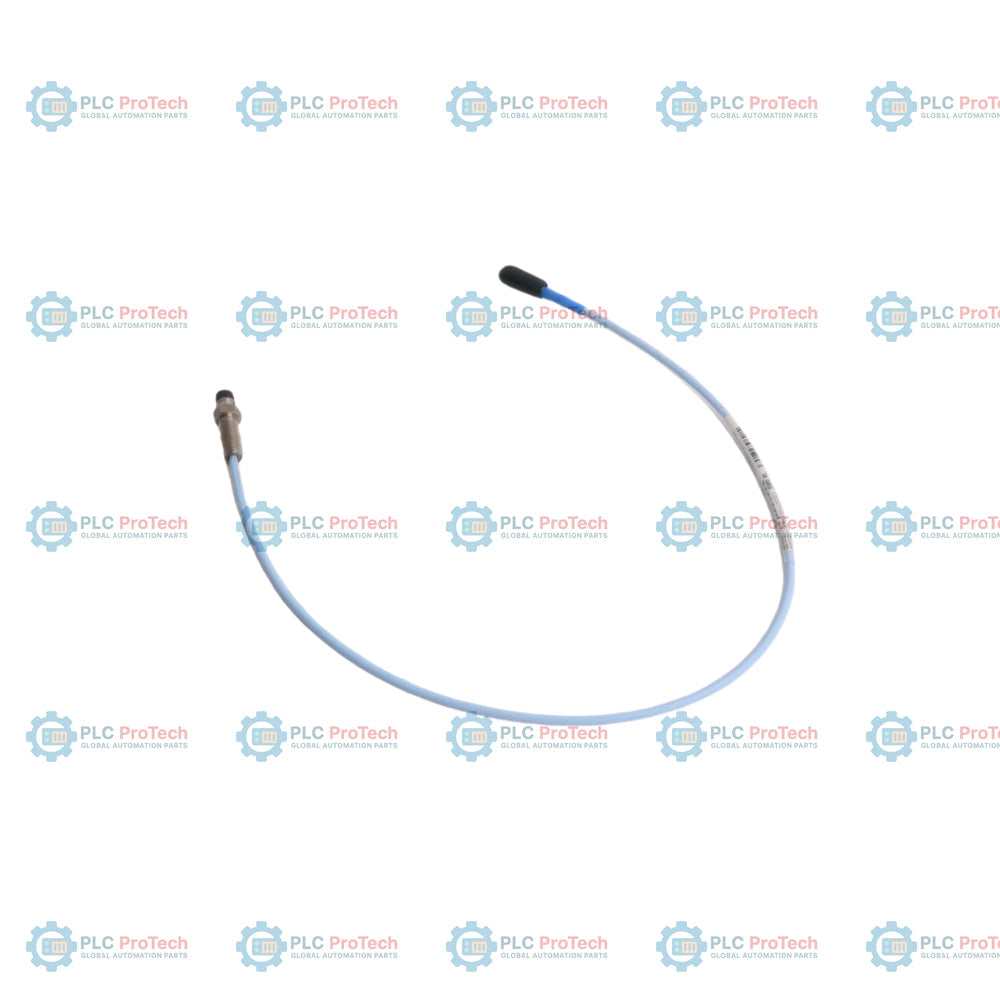

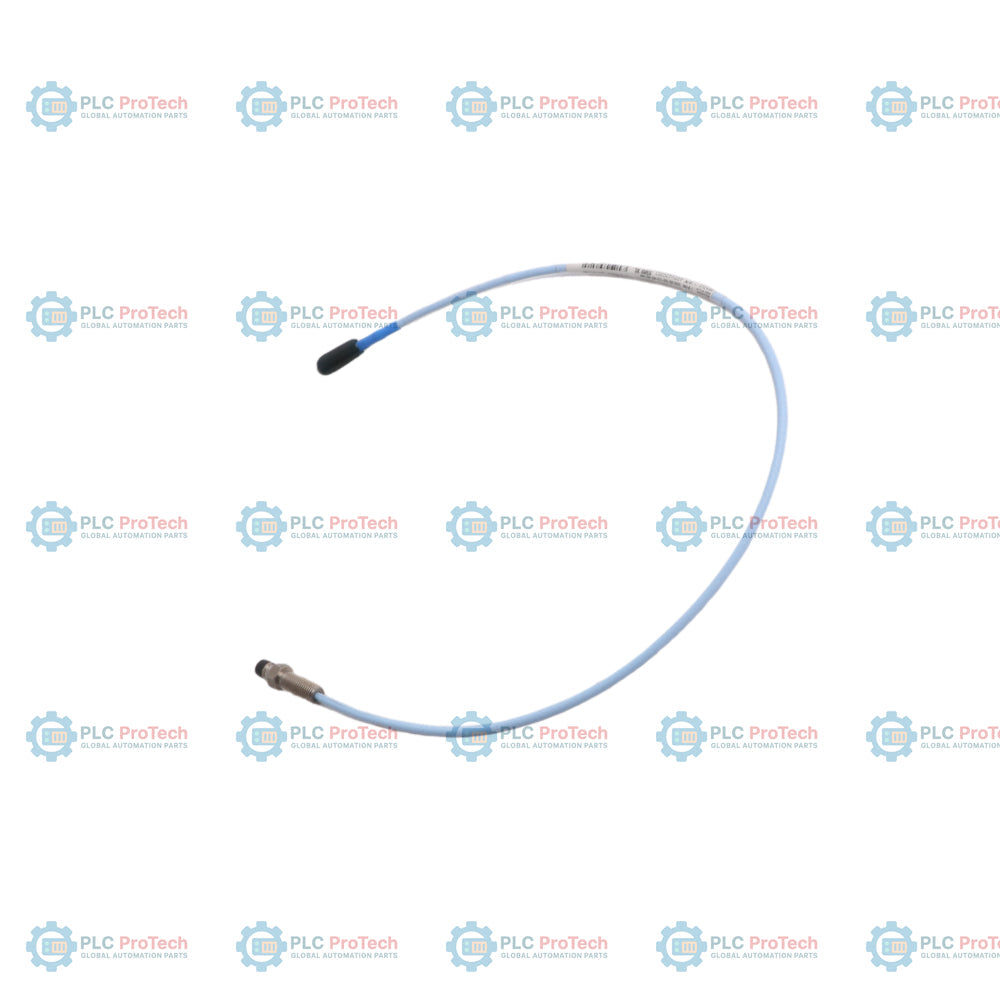

Bently Nevada 330105-02-12-05-02-00 3300 XL Näherungssonde für umgekehrte Montage

Beschreibung

330105-02-12-05-02-00: 3300 XL 8-mm-Näherungssonde für umgekehrte Montage mit einem Gehäuse mit 3/8-24-UNF-Gewinde, einer Länge ohne Gewinde von 0,2 Zoll und einer Gehäusegesamtlänge von 1,2 Zoll. Option 05 definiert die integrierte Gesamtkabellänge von 0,5 Metern (1,6 Fuß), die in einem standardmäßigen miniaturisierten koaxialen ClickLoc-Steckverbinder (Option 02) endet, ohne dass Zulassungen (Option 00) erforderlich sind.

Im Gegensatz zu Standard-Näherungssonden mit nach vorn gerichteten Montagegewinden werden Konfigurationen für umgekehrte Montage durch die Rückseite eines Gehäuses oder einer Montagehülse installiert und eignen sich daher für spezielle Maschinengehäuse. Dieses Modell verwendet ein Standard-Koaxialkabel statt einer armierten Ausführung und eignet sich damit für Installationen mit Schutzrohren oder externen Hülsen. Die integrierte Kabellänge von 0,5 Metern erfordert ein Verlängerungskabel, um einen standardmäßigen 5-Meter- oder 9-Meter-Messkreis mit einem 3300-XL-Proximitor-Sensor zu vervollständigen.

Merkmale

• Option 02 für die Länge ohne Gewinde bietet einen kompakten Nasenfreiraum von 0,2 Zoll für bündige Installationen.
• Option 12 für die Gesamtlänge des Gehäuses bietet eine physische Gehäuselänge von 1,2 Zoll mit 3/8-24-UNF-2A-Gewinde.
• Option 05 legt eine integrierte Sondenkabellänge von 0,5 Metern (1,6 Fuß) fest.
• Der koaxiale ClickLoc-Steckverbinder der Option 02 verfügt über eine Goldbeschichtung und einen Verriegelungsmechanismus.
• Option 00 legt die Standardspezifikationen ohne Kennzeichnungen für die Zulassung in explosionsgefährdeten Bereichen fest.
• Spitzendurchmesser von 8,0 mm mit einer Spitze aus PPS (Polyphenylensulfid) für hohe mechanische Stabilität.
• Betriebstemperaturbereich von -52 °C bis +177 °C (-62 °F bis +350 °F) für raue industrielle Umgebungen.
• Kompatibel mit 5-Meter- und 9-Meter-Proximitor-Sensorsystemen der Serie 3300 XL.

Anwendungen

Sonden für umgekehrte Montage werden typischerweise eingesetzt, wenn beengte Platzverhältnisse die externe Sondenmontage verhindern oder eine schützende Gehäusehülse verwendet wird. Zu den typischen Anwendungen gehören:

• Überwachung von Wellenschwingungen und axialer Position in Dampf- oder Gasturbinen, Zentrifugalkompressoren und Elektromotoren.
• Messung des Lagerspiels bei Flüssigkeitsfilmlagern in schweren rotierenden Industriemaschinen.
• Kohlenwasserstoffpumpen, Getriebe und Generatoren in industriellen Umgebungen.

Bestellinformationen

Technische Spezifikationen

Verbindungen und Schnittstellen

Installationsrichtlinien

• Montagegehäuse: Sonden für die Rückwärtsmontage werden durch das hintere Ende einer Gehäusehülse installiert. Stellen Sie sicher, dass die Sicherungsmutter fest angezogen ist. Überschreiten Sie nicht die maximale Gewindeeingriffslänge von 0.563 inches, um ein Verklemmen zu verhindern.
• Sondenabstand: Stellen Sie den nominalen Zielabstand mithilfe eines Messschiebers ein oder überwachen Sie den Ausgang des Proximitor-Sensors. Der Standardabstand beträgt typischerweise 1.27 mm (50 mils) bis 2.0 mm (80 mils).
• Handhabung der Steckverbinder: Die Verbindung zwischen den ClickLoc-Steckverbindern der Sonde und des Verlängerungskabels muss handfest angezogen werden. Vermeiden Sie ein zu starkes Anziehen mit einer Metallzange, außer bei Verwendung von standardmäßigen Edelstahlsteckverbindern ohne XL, die eine zusätzliche 1/8-Drehung erfordern.
• Kabelführung: Verlegen Sie das Koaxialkabel ohne scharfe Biegungen. Halten Sie bei Standardkabeln einen Mindestbiegeradius von 25.4 mm (1.0 inch) ein, um Dämpfung oder Signalverzerrungen zu vermeiden. Verhindern Sie den Kontakt des Kabels mit abrasiven rotierenden Komponenten.
• Schutz vor Feuchtigkeit und Schmutz: Verwenden Sie geeignetes Silikonband oder Steckerschutzvorrichtungen, wenn die Verbindung hoher Luftfeuchtigkeit, Feuchtigkeit oder Ölspritzern ausgesetzt ist.

Konformität und Zertifizierungen

Diese Sondenkonfiguration wird gemäß den Qualitätsmanagementstandards der ISO 9001 hergestellt und eignet sich für allgemeine Anwendungen, bei denen keine Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind.
