Beschreibung

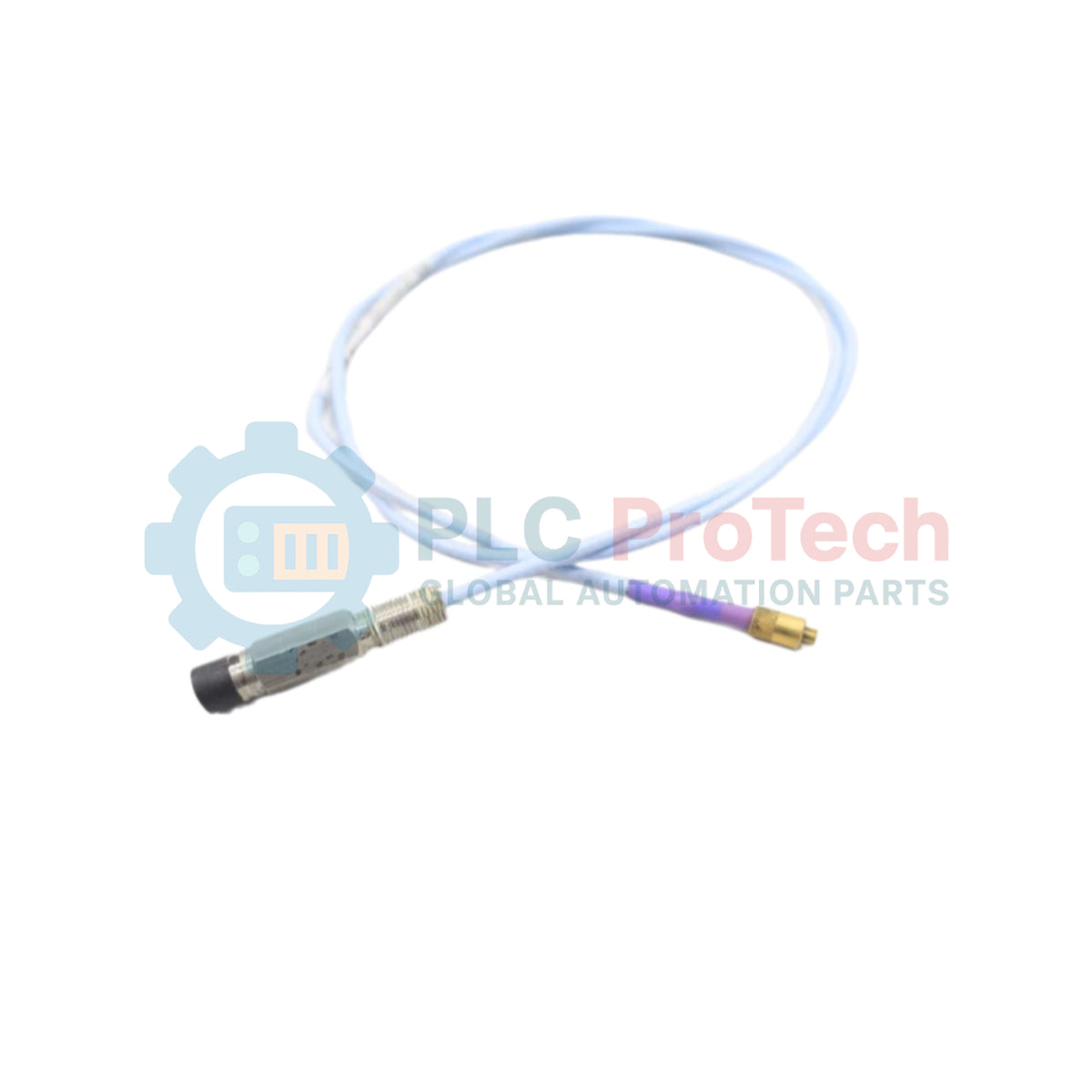

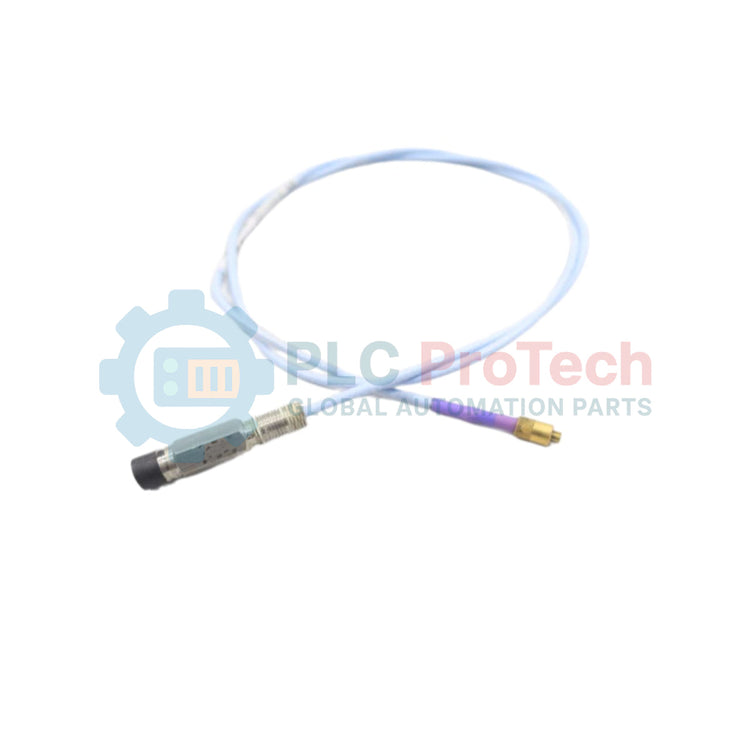

Zur Optimierung der Kalibrierung und Überprüfung von Näherungssensoren im Feld dient der Bently Nevada 330186-02 als hochpräzises Wellenmikrometer innerhalb der Produktfamilie der Serie 3300 XL. Dieses Präzisionsinstrument ermöglicht es Technikern, den Abstand zwischen der Spitze eines Näherungssensors und einem Zielknopf physisch einzustellen und zu messen, um die Spannungs-Spalt-Kalibrierkurve des Messaufnehmersystems zu überprüfen. Ausgestattet mit einer hochgenauen metrischen Spindel stellt dieses Kalibrierkit sicher, dass Maschinenschutzsysteme vor der Inbetriebnahme auf exakt abgestimmte physische Abstände eingestellt sind.
Merkmale
- Präzisions-Mikrometerspindel mit metrischer Skala, kalibriert für feine mechanische Einstellungen.
- Robuster Schwerlastrahmen zur Minimierung von Wärmeausdehnung und Durchbiegung während der Feldprüfung.
- Abnehmbare Zielbaugruppe zur Simulation der spezifischen Metallurgie einer Maschinenwelle.
- Integrierter Befestigungsbund zur starren Sicherung standardmäßiger 3300 XL-Näherungssensoren mit 5 mm und 8 mm.
Anwendungen
- Überprüfung der Linearität und des Skalierungsfaktors von Messwertaufnehmern in Turbinenüberwachungsinstrumentierungspaketen (TSI).
- Kalibrierungsprüfungen vor der Inbetriebnahme für Schwingungsüberwachungssysteme kritischer rotierender Maschinen.
- Schleifenprüfungen und Kalibrierung der Überwachungskanäle für Radialschwingungen und axiale Schubposition.
- Validierung der Näherungssensorausgänge im Feld unter kontrollierten Spaltstufen.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Bently Nevada |
| Teilenummer / SKU |
330186-02 |
| Serie |
3300 XL |
| Skaleneinheiten |
Metrische Mikrometereinheiten (0 bis 25 mm) |
| Spindelauflösung |
0,01 mm |
| Zielmaterial (Standard) |
AISI-4140-Stahl (sofern nicht kundenspezifisch angepasst) |
| Kompatibilität der Sensorgröße |
Standard-Näherungssensoren mit 5 mm und 8 mm |
| Nettogewicht |
2,8 kg (6,2 lbs) |
| Versandgewicht (berechnet) |
4,0 kg (8,8 lbs) |
Erkenntnisse aus der empirischen Konstruktion
Alternative Modelle & Kompatibilität
Während der 330186-02 über eine metrische Konfiguration (0–25 mm) verfügt, werden Varianten mit englischer Skala (330186-01, in mil kalibriert) eingesetzt, wenn Werksstandards imperiale Maße vorschreiben. Diese Spindeleinheit kann zur Kalibrierung von Näherungssonden der älteren Serie 3300 sowie entsprechender Sonden der Serie 3300 XL verwendet werden, sofern die richtigen Adapterhülsen eingesetzt werden.
Anwendungsfehler und technische Hinweise
Stets sicherstellen, dass der an der Mikrometerfläche befestigte Zielknopf mit der metallurgischen Zusammensetzung der überwachten Zielwelle übereinstimmt. Bei Standardsystemen wird AISI-4140-Stahl vorausgesetzt. Die Kalibrierung eines für 4140-Stahl konfigurierten Näherungssystems mit einem Zielmaterialblock aus dem falschen Werkstoff verfälscht den durchschnittlichen Maßstabsfaktor (ASF) und macht die Messungen des Maschinenschutzes ungenau.
Tipps für Inbetriebnahme und Kalibrierung
Vor dem Protokollieren der Spannungsmesswerte die Mikrometerspindel dreimal über ihren gesamten Verstellbereich bewegen, um Fett oder Verunreinigungen zu verdrängen. Sicherstellen, dass der Sensortreiber oder Proximitor mindestens 15 Minuten lang eingeschaltet und stabilisiert ist, bevor Datenpunkte erfasst werden, damit thermische Drift die Kalibrierkurven nicht verfälscht.
Richtlinien für Installation und Kalibrierung
WICHTIGER SICHERHEITSHINWEIS: Sicherstellen, dass die Maschine vollständig abgeschaltet und gegen Wiedereinschalten gesichert ist und dass sämtliche zugehörigen Auslösefunktionen für Überdrehzahl oder starke Vibrationen vor der Durchführung physischer Prüfungen oder dem Ausbau der Näherungssonde überbrückt sind. Nicht überbrückte Regelkreise lösen während der manuellen Kalibrierung eine Notabschaltungssequenz (ESD) aus.
1
Den Mikrometerrahmen sicher auf einer stabilen, vibrationsfreien Arbeitsfläche oder direkt am Maschinengehäuse mit dem vorgesehenen Montageadapter befestigen.
2
Die Näherungssonde vorsichtig in die Mikrometeraufnahme einsetzen, bis die Sondenspitze die Zielfläche bei auf null gestelltem Mikrometer leicht berührt, und anschließend die Kontermutter der Aufnahme festziehen.
3
Den Mikrometer in schrittweisen Abständen (z. B. in Schritten von 0,25 mm) zurückziehen und den entsprechenden VDC-Ausgang des Proximitor-Sensors an jeder mechanischen Position protokollieren, um das Kalibrierprofil zu erstellen.
