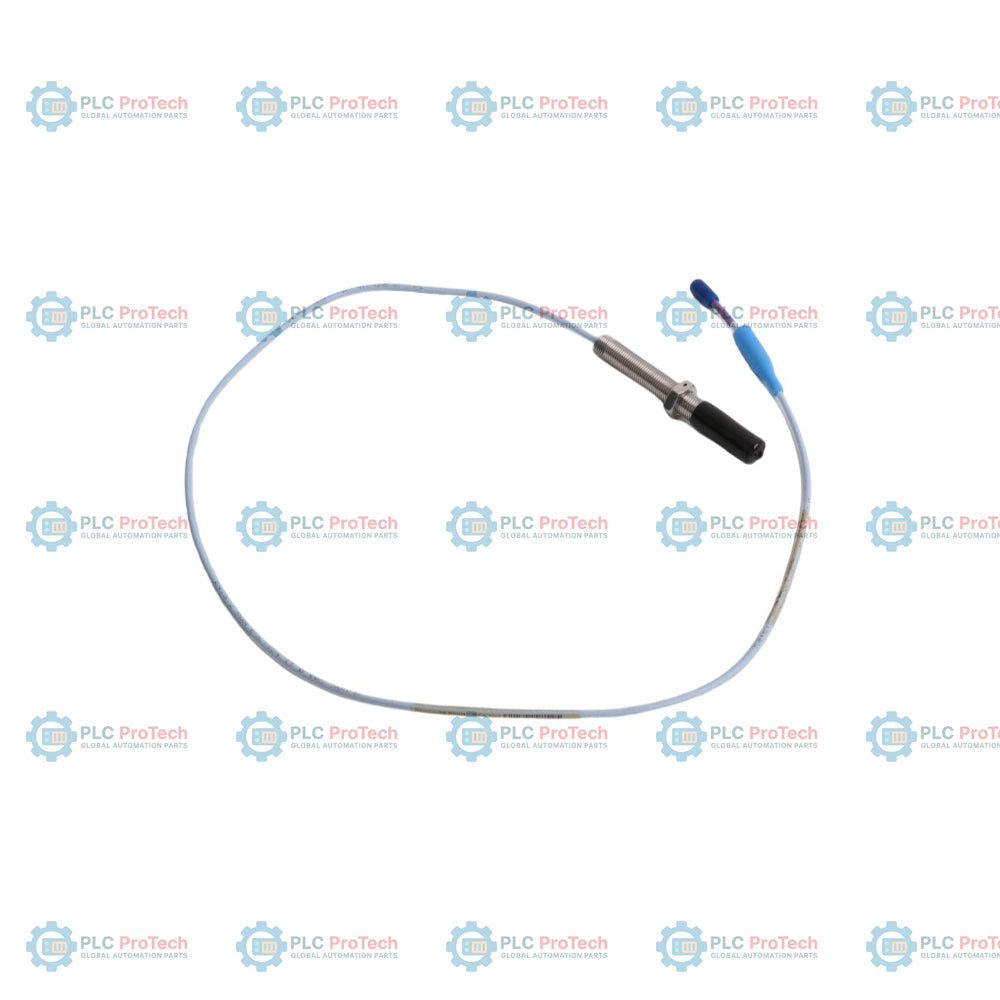

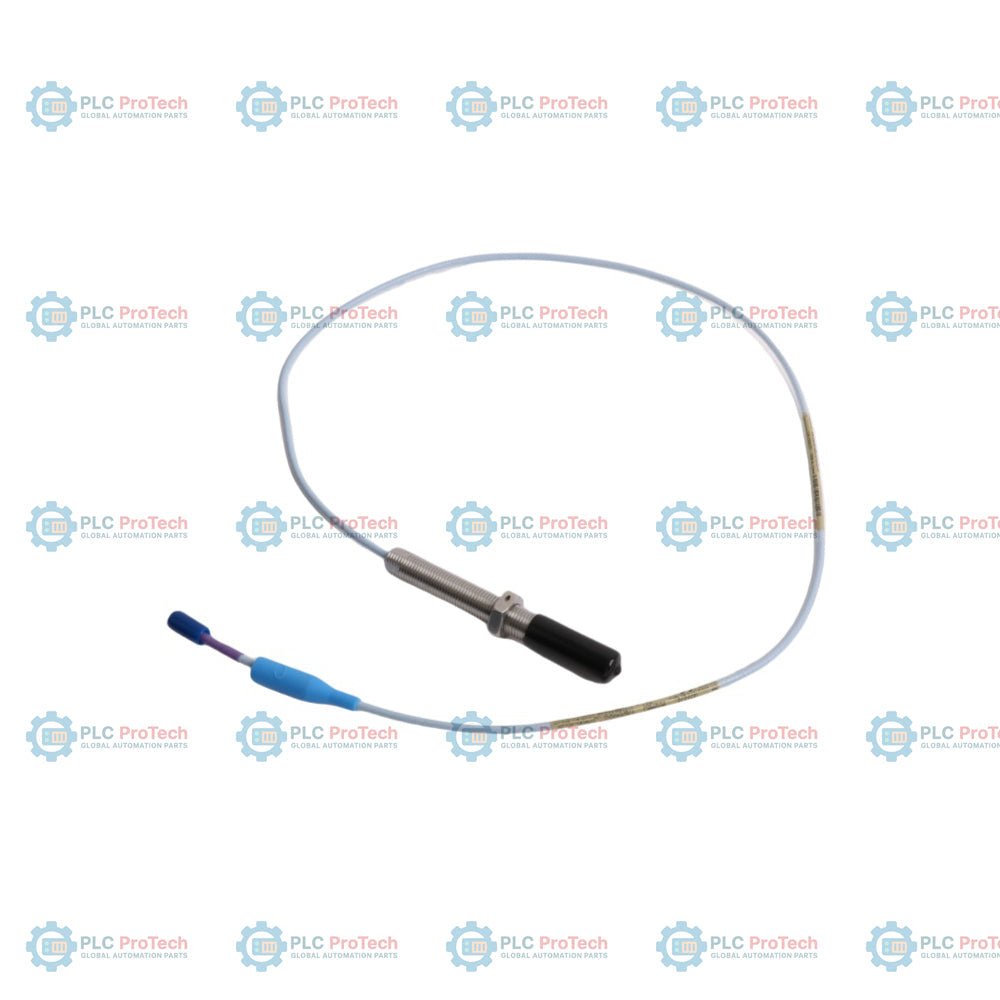

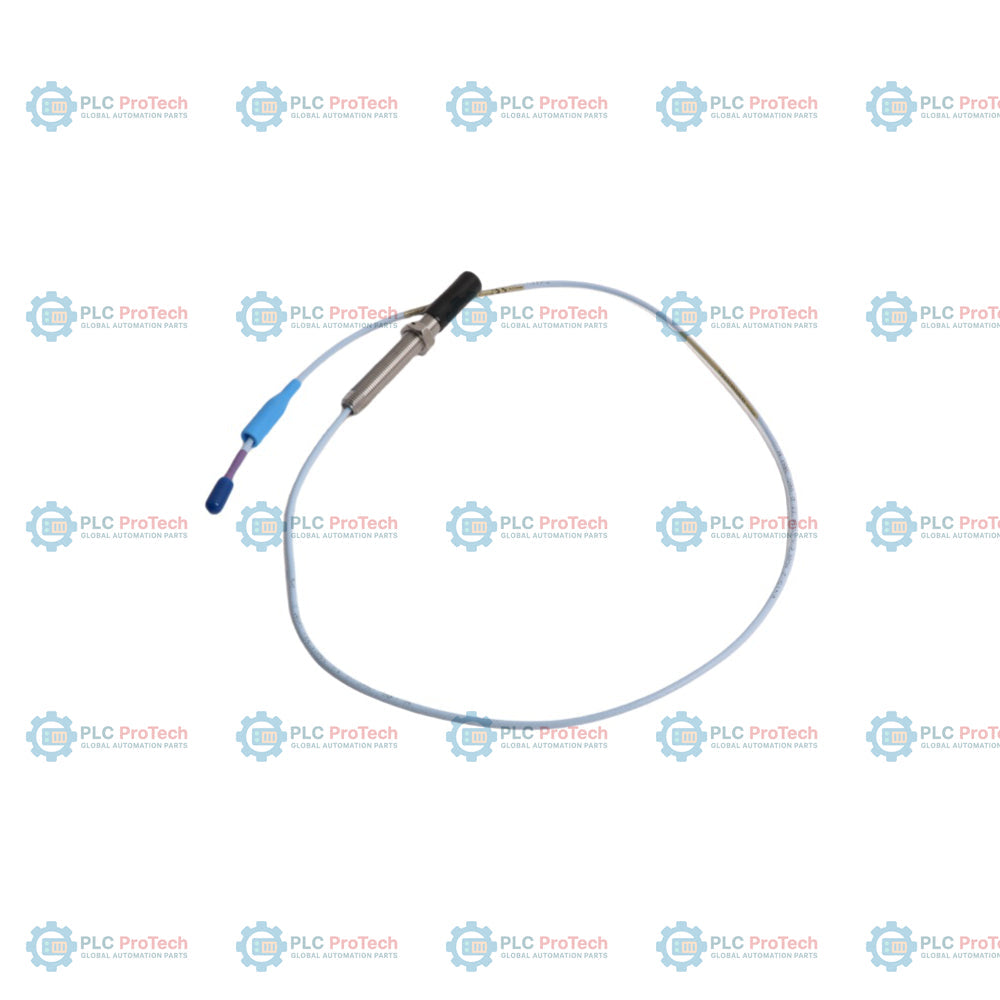

Der metrische Sondenkörper mit M14 x 1,5-Gewinde ohne Armierung (Basismodell 330703) mit einer gewindelosen Länge von 20 mm (Option 020), einer Gesamtlänge des Gehäuses von 100 mm (Option 100) und einer Anschlussleitung mit einer Gesamtlänge von 9,0 m (Option 90) bezeichnet die Konfiguration der 330703-020-100-90-02-00 3300 XL 11-mm-Näherungssonde. Diese Komponente eines Wirbelstrom-Messumgebersystems führt eine berührungslose Wegmessung durch und liefert dynamische Wellenschwingungs- sowie statische Positionsdaten innerhalb von Überwachungsnetzwerken von Bently Nevada.
Diese spezifische Konfiguration mit metrischem Gewinde ist ohne mechanische Armierung ausgeführt und ermöglicht eine saubere Verlegung in geschützten industriellen Leitungen. Verwandte Varianten wie die Serie 330704 verfügen über eine flexible Armierung aus Edelstahl AISI 302 für rauere mechanische Umgebungen, während die Basisvarianten 330701 oder 330702 standardmäßige 1/2-20-UNF-Gewinde verwenden. Die Systemlänge von 9,0 m (Option 90) wird direkt mit einem passenden 9,0-m-Proximitor-Sensor verbunden, ohne dass ein Zwischenverlängerungskabel erforderlich ist, wodurch die Anzahl elektrischer Verbindungspunkte im Überwachungskreis minimiert wird.
| Option / Segment | Code für diese SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330703-020-100-90-02-00 | 3300 XL 11-mm-Näherungssonde, metrisch, M14 x 1,5-Gewinde, ohne Armierung |
| A – Option für die gewindelose Länge | 020 | 20 mm gewindelose Länge (in Schritten von 2 mm) |
| B – Option für die Gesamtlänge des Gehäuses | 100 | 100 mm Gesamtlänge des Gehäuses (in Schritten von 2 mm) |
| C – Option für Gesamtlänge | 90 | Gesamtlänge der Sonde: 9,0 Meter (29,5 Fuß) |
| D – Option für Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel |
| E – Option für behördliche Zulassung | 00 | Nicht erforderlich |
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer | 330703-020-100-90-02-00 |
| Durchmesser der Sondenspitze | 11 mm |
| Gewindetyp | M14 x 1,5 (metrisches Gewinde) |
| Armierungsoption | Ohne Armierung |
| Gewindefreie Länge | 20 mm |
| Gesamtlänge des Gehäuses | 100 mm |
| Gesamtlänge der Sonde | 9,0 Meter (29,5 Fuß) |
| Kabeltyp | 75-Ohm-Triaxialkabel mit Isolierung aus Fluorethylen-Propylen (FEP), Standardkabel |
| Steckverbindertyp | Miniatur-Koaxialsteckverbinder ClickLoc |
| Material des Steckverbinders | Vergoldetes Messing |
| Material des Sondengehäuses | Edelstahl AISI 304 (SST) |
| Material der Sondenspitze | Polyphenylensulfid (PPS) |
| Linearbereich | 4,0 mm (160 mil), von etwa 0,5 mm bis 4,5 mm (20 bis 180 mil) |
| Nenn-Skalierungsfaktor des Systems | 3,94 V/mm (100 mV/mil) |
| Betriebs- und Lagertemperatur | -52 °C bis +177 °C (-62 °F bis +351 °F) |
| Dichtungsmaterial der Sonde | Viton-O-Ring zur Abdichtung gegen Differenzdruck |
| Relative Luftfeuchtigkeit | 100 % kondensierend, nicht tauchfähig bei geschützten Steckverbindern |
| Maximale zulässige Zugfestigkeit | 330 N (75 lb) vom Sondengehäuse zum Sondenkabel |
| Minimaler Kabelbiegeradius | 25,4 mm (1,0 in) |
| Maximal zulässiges Gehäuse-Anzugsdrehmoment | 63,3 N-m (560 in-lb) |
| Empfohlenes Gehäuse-Anzugsdrehmoment | 21,1 N-m (187 in-lb) |
Bei der Installation der Sonde mit M14 x 1,5-Gewinde darf die maximale Länge des Gewindeeingriffs 21 mm (das 1,5-Fache des Nenndurchmessers) nicht überschreiten, um ein Verklemmen oder eine Beschädigung des Gewindes zu verhindern. Für alle Innengewinde zur Befestigung muss eine Toleranzklasse beibehalten werden, die der des Außengewindes der Sonde entspricht.
Der Sondenabstand sollte unter Verwendung des empfohlenen Zielsabstands von 2,5 mm (100 mil) eingestellt werden, was einem Ausgangssignal des passenden Proximitor-Sensors von etwa -9 VDC bis -10 VDC entspricht. Stellen Sie sicher, dass die ClickLoc-Koaxialsteckverbinder handfest angezogen sind; überschreiten Sie ein Anzugsdrehmoment von 0,565 N-m (5 in-lb) für die Steckverbinder nicht. In Umgebungen mit anhaltender Feuchtigkeit oder Flüssigkeitseinwirkung muss sichergestellt werden, dass die Steckverbinder durch geeignete Dichtungszubehörteile oder Schutzrohrhülsen geschützt sind.
Diese Komponente entspricht bei der Installation als Teil eines vollständigen 3300 XL 11-mm-Wegaufnehmersystems den folgenden Richtlinien und Normen:
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330703-020-100-90-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 11 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 180g
Abmessungen: 50 mm x 100 mm x 100 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
