Beschreibung

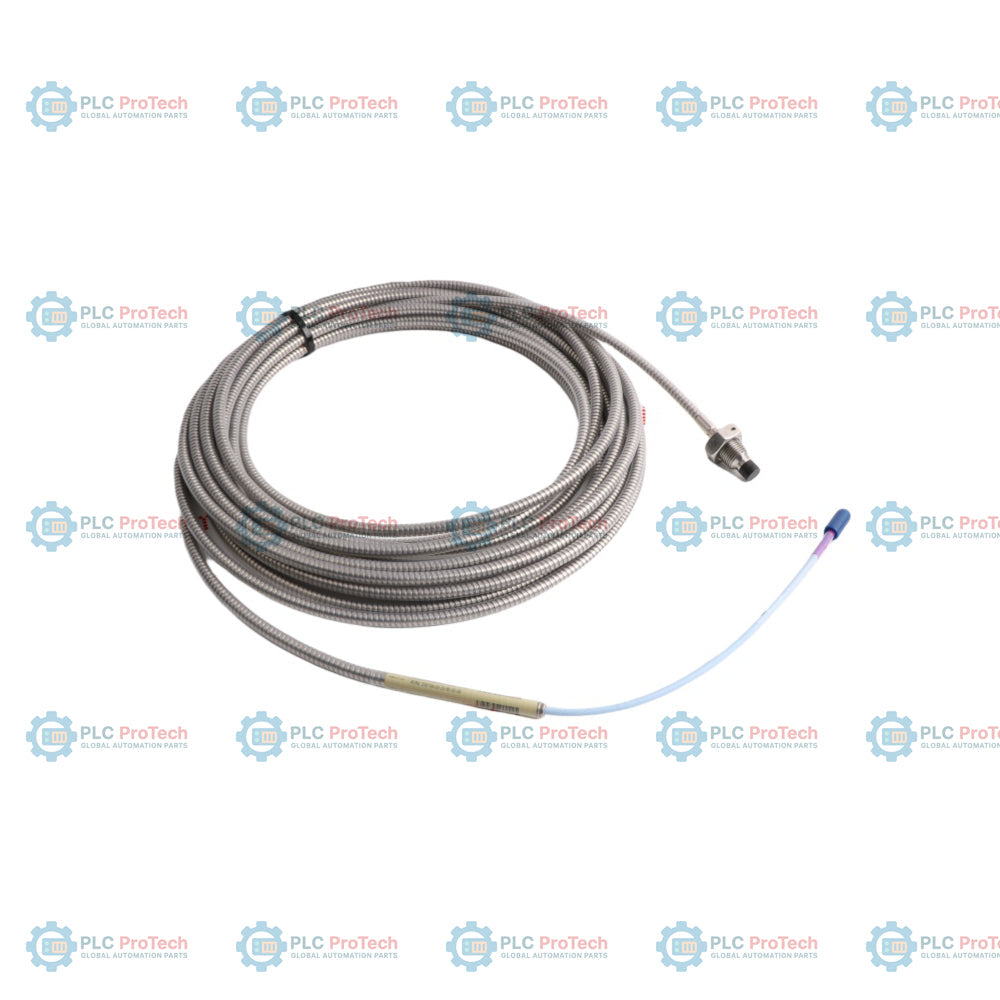

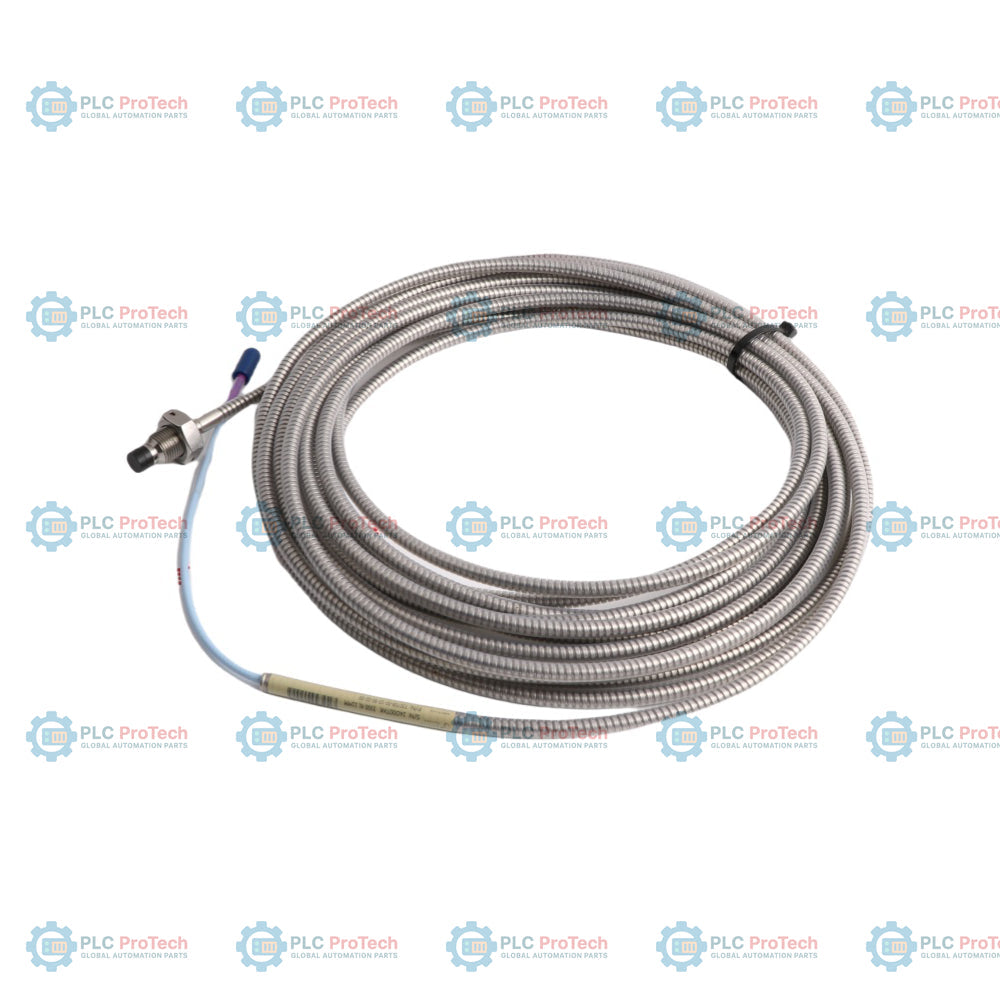

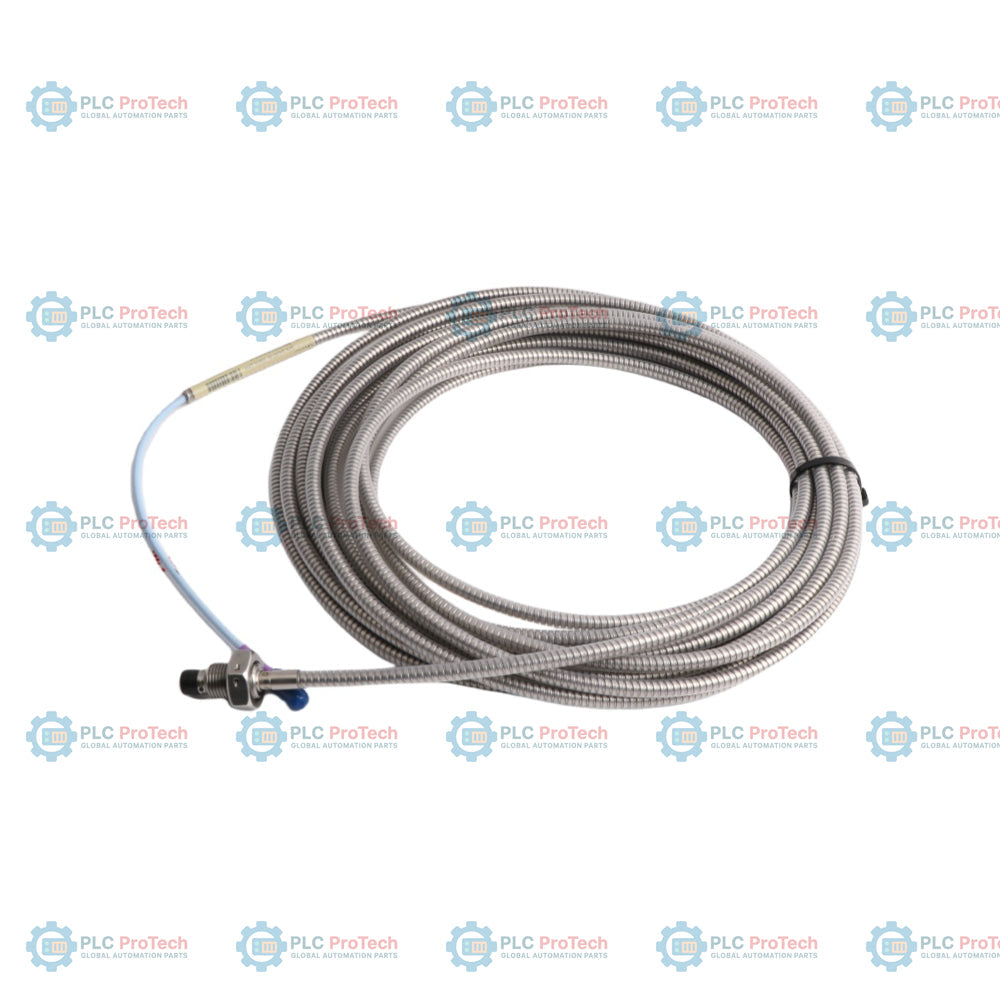

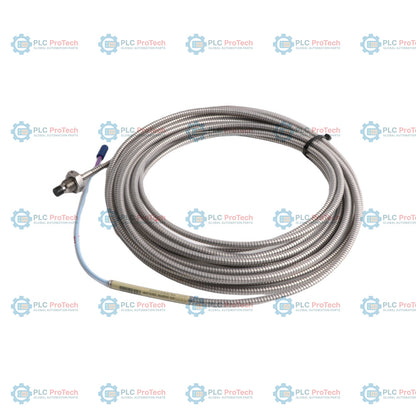

Option 00 (0,0 Zoll gewindelose Länge) und Option 20 (2,0 Zoll Gesamtlänge des Gehäuses) spezifizieren diese Konfiguration der 3300 XL 11-mm-Näherungssonde — 330708-00-20-50-02-05. Diese armierte Sonde des Basismodells 330708 verfügt über ein 5/8-18-UNF-2A-Gewinde, ein integriertes 5,0-m-Kabel (Option 50), einen standardmäßigen ClickLoc-Koaxialsteckverbinder (Option 02) und mehrere behördliche Zulassungen (Option 05). Das Messaufnehmersystem ist für berührungslose Schwingungs- und Auslenkungsmessungen an Maschinen mit Gleitlagern ausgelegt und bietet einen größeren linearen Messbereich als herkömmliche 8-mm-Sonden.

Im Gegensatz zu den nicht armierten Versionen derselben Produktfamilie verfügt dieses Modell über eine flexible Edelstahlarmierung aus AISI 302 mit einer äußeren FEP-Ummantelung über dem Koaxialkabel. Dadurch bietet es in rauen industriellen Überwachungsumgebungen eine hohe mechanische Widerstandsfähigkeit gegen Schnitte und Verschleiß. Die integrierte Gesamtlänge von 5,0 m ermöglicht den direkten Anschluss der Sonde an einen 5,0-Meter-Proximitor-Sensor. Ein separates Verlängerungskabel ist dadurch nicht erforderlich, was die Anzahl der elektrischen Verbindungen reduziert und die Installationsplanung vereinfacht.

Merkmale

• Flexible Edelstahlarmierung: Eine Armierung aus Edelstahl AISI 302 mit einer äußeren FEP-Ummantelung schützt das dreiadrige Kabel vor mechanischen Beschädigungen und Umwelteinflüssen.
• Gewindegehäuse aus Stahl: Robustes Gehäuse aus Edelstahl AISI 304 mit 5/8-18-UNF-2A-Gewinde, vollständig mit Gewinde versehen (0,0 Zoll gewindelose Länge) und einer Gehäuselänge von 2,0 Zoll.
• Vergoldeter ClickLoc-Steckverbinder: Option 02 bezeichnet einen koaxialen Miniatur-Stecker des Typs ClickLoc mit sicherer, einrastender Verbindung, die sich nicht leicht lockert.
• Integrierte Länge von 5,0 m: Option 50 gibt eine kalibrierte Gesamtlänge der Sonde von 5,0 Metern (16,4 ft) vor, die direkt mit einem 5,0-Meter-Proximitor-Sensor kombiniert werden kann.
• Behördlich zugelassen: Option 05 stattet den Messaufnehmer mit mehreren internationalen Zertifizierungen (CSA, ATEX, IECEx) für eigensichere und nicht zündfähige Umgebungen aus.

Anwendungen

• Axialschubposition: Direkte Überwachung der Wellenauslenkung an großen industriellen Gas- und Dampfturbinen.
• Rampendifferentialausdehnung: Messung der relativen thermischen Ausdehnung an Dampfturbinenrotoren.
• Hubkolbenkompressoren: Messung der Stangenposition und des Stangenabfalls an Kolbenstangen.
• Drehzahlmessung: Präzise Erzeugung von Rotordrehzahl- und Phasenreferenzsignalen (Keyphasor).

Bestellinformationen

Technische Daten

Installationsrichtlinien

Die ordnungsgemäße Installation des 3300 XL 11-mm-Näherungssensors ist für die Messung von Maschinenschwingungen und axialer Verschiebung entscheidend. Befolgen Sie diese technischen Richtlinien:

• Gewinde und Gehäuse-Anzugsmoment des Sensors: Befestigen Sie das Gehäuse mit 5/8-18-Gewinde mithilfe einer passenden Mutter. Stellen Sie sicher, dass der Gewindeeingriff 0,938 Zoll nicht überschreitet, um ein Verklemmen zu verhindern. Überschreiten Sie nicht das maximale Nenn-Anzugsmoment von 45,2 N-m (400 in-lb); das empfohlene Installations-Anzugsmoment beträgt 15,2 N-m (133 in-lb).
• Anforderungen an die Zielgröße: Verwenden Sie für die Kalibrierung des vollständigen linearen Messbereichs ein flaches Ziel aus AISI-4140-Stahl mit einem Mindestdurchmesser von 30,5 mm (1,2 Zoll).
• Handhabung von Kabel und Armierung: Der minimale Biegeradius von 25,4 mm (1,0 Zoll) des armierten Kabels darf nicht unterschritten werden. Verlegen Sie das Kabel nicht in der Nähe von Hochspannungsleitungen oder Quellen elektrischer Störungen.
• Steckerschutz: Sorgen Sie für eine saubere, trockene Verbindung. Obwohl Option 02 keinen vorinstallierten Steckerschutz umfasst, muss die Miniatur-Koaxialverbindung ClickLoc mit Silikonband umwickelt oder in einem Schutzrohr untergebracht werden, wenn sie Feuchtigkeit, Nässe oder Turbinenöl ausgesetzt ist.

Konformität und Zertifizierungen

Der 3300 XL 11-mm-Näherungssensor ist für die Einhaltung standardmäßiger Industrieanforderungen ausgelegt. Unter Option 05 erfüllt das Messumformersystem die Voraussetzungen für mehrere Zulassungen verschiedener Prüfstellen für explosionsgefährdete Bereiche:

• ATEX/IECEx: Eigensicher (Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc) sowie nicht funkenerzeugend bzw. in erhöhter Sicherheit (Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc), wenn gemäß den Zeichnungen 141092 und 140979 installiert.
• Nordamerika (cNRTLus): Klasse I, Division 1, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III. Klasse I, Division 2, Gruppen A, B, C, D; Klasse I, Zone 0, AEx/Ex ia IIC; Klasse I, Zone 2, AEx/Ex nA oder ec IIC.
• Elektromagnetische Verträglichkeit (EMV): Entspricht der europäischen Richtlinie 2014/30/EU sowie den Normen EN 61000-6-2 (Störfestigkeit) und EN 61000-6-4 (Störaussendungen) für industrielle Umgebungen.
• RoHS: Entspricht der europäischen Richtlinie 2011/65/EU und den chinesischen RoHS-Vorschriften.
