Bently Nevada

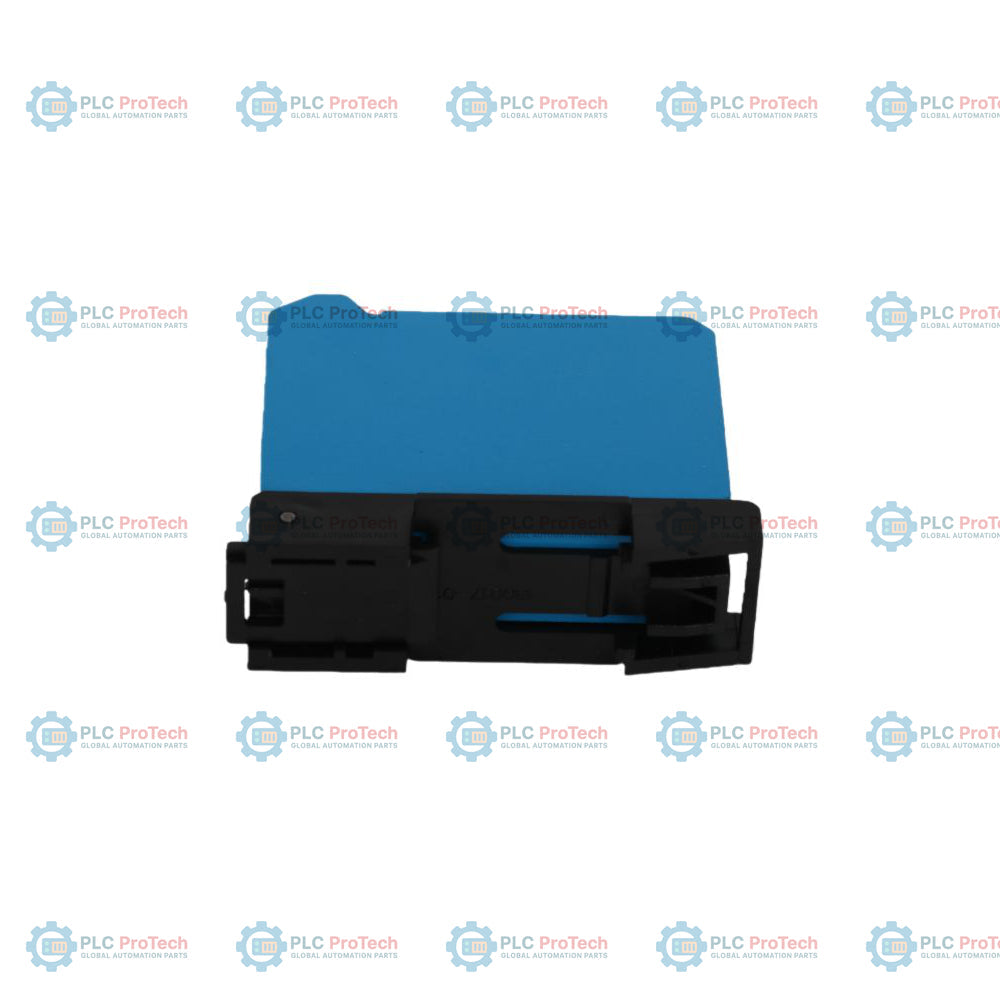

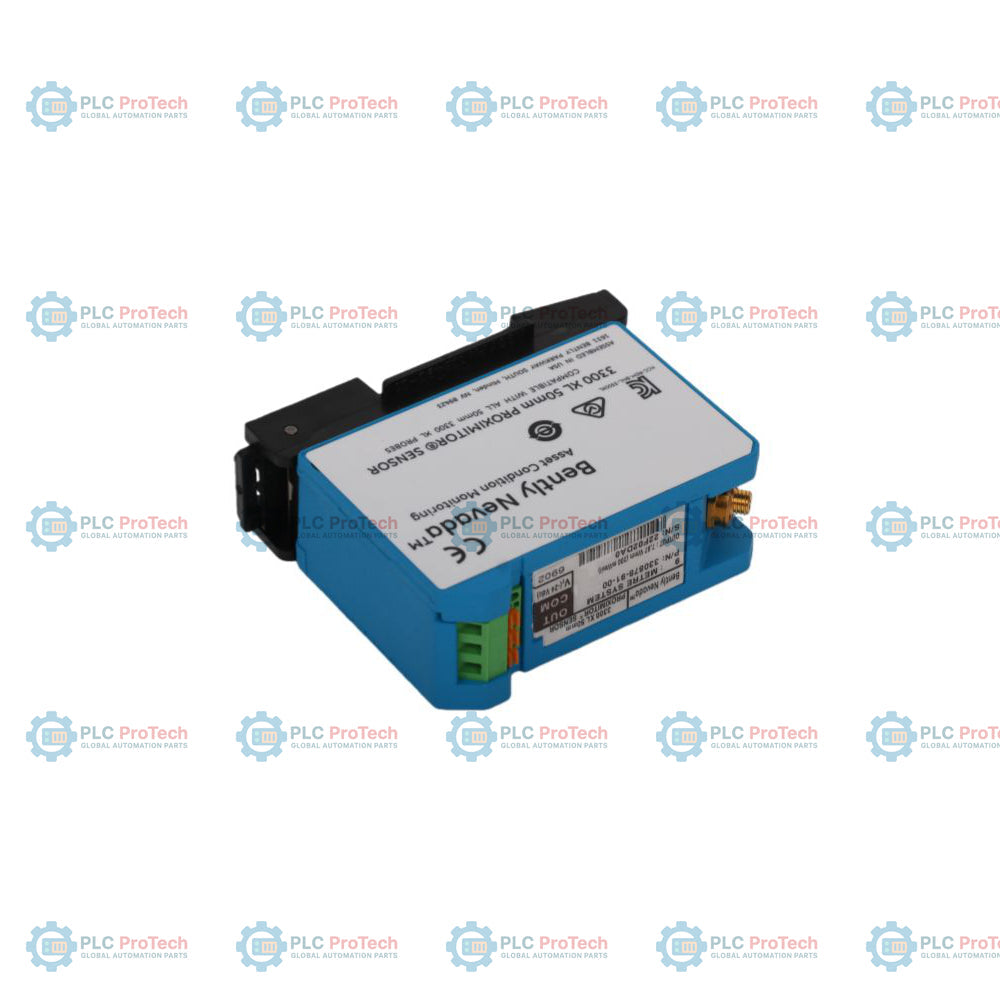

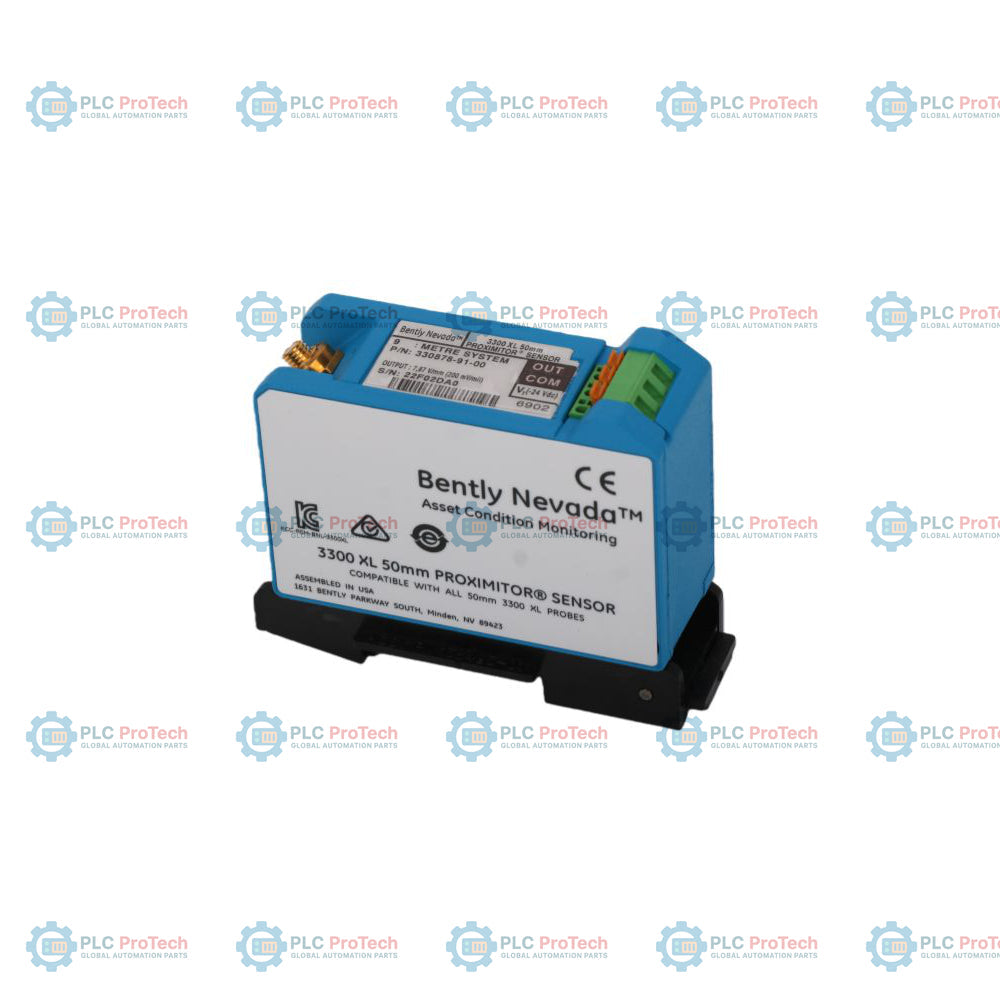

Bently Nevada 330878-91-05 3300 XL 50 mm Proximitor-Sensor

SKU 330878-91-05

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330878-91-05
Herkunft Vereinigte Staaten
Produkttyp: 3300 XL 50 mm Proximitor-Sensor
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.55 kg
Abmessungen: 90 mm x 140 mm x 140 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Menge

Vertrieb anrufen Kontakt

Produktbeschreibung

Beschreibung

Option 91 (9,0 Meter Systemlänge, DIN-Montage) und Option 05 (Mehrfachzulassungen) legen diese Konfiguration des 3300 XL 50-mm-Proximitor-Sensors fest — 330878-91-05. Dieses Gerät arbeitet als Teil eines vollständigen berührungslosen Wirbelstrom-Auslenkungsmesssystems mit einer 3300 XL 50-mm-Näherungssonde und einem Verlängerungskabel. Es wird zur Messung von Wellenschwingungen und axialer Position an großen Turbinenrotoren und Maschinen mit übergroßen Zielen eingesetzt, bei denen die Auslenkungsbereiche die Standardgrenzen überschreiten.

Im Gegensatz zu Varianten für die Schaltschrankmontage (wie Option 90) oder mit kürzeren Systemlängen von 5,0 Metern (wie Option 51) ist diese spezielle Konfiguration für die Installation auf DIN-Schienen mit einer Gesamtsystemlänge von 9,0 Metern ausgelegt. Die integrierten SpringLoc-Klemmenleisten ermöglichen schnelle Feldverdrahtungsanschlüsse ohne Spezialwerkzeuge. Die verbesserte Störfestigkeit gegen Hochfrequenzstörungen (RFI) und elektromagnetische Störungen (EMI) ermöglicht es diesem Sensor, die CE-Kennzeichnungsstandards ohne spezielle Abschirmung einzuhalten.

Merkmale

Option 91 spezifiziert eine Systemkalibrierung für 9,0 Meter, ausgelegt für Konfigurationen zur Montage auf DIN-Schienen.
Option 05 bietet mehrere behördliche Zulassungen, darunter ATEX-, IECEx- und CSA-Zertifizierungen für explosionsgefährdete Bereiche.
Erweiterter linearer Messbereich von 27,9 mm (1100 mil) ab 1,3 mm (50 mil) Abstand vom Ziel.
Nomineller durchschnittlicher Skalierungsfaktor (ASF) von 394 mV/mm (10 mV/mil) für Umgebungen mit großer Auslenkung.
SpringLoc-Klemmenleisten vereinfachen die Anschlussverfahren und verhindern ein Lösen unter Vibrationen.
Integrierte Prüfanschlüsse ermöglichen die Signalüberprüfung mit Standardmessgeräten, ohne die Feldverdrahtung zu unterbrechen.
Abwärtskompatibel mit standardmäßigen 3300 XL 50-mm-Näherungssonden und Verlängerungskabeln.

Anwendungen

Überwachung der Differenzialausdehnung (DE) von Dampfturbinen-Generatorsätzen
Messung der Rotorposition großer industrieller Gasturbinen
Überwachung der axialen Auslenkung an übergroßen Wellenbaugruppen
Verfolgung von Zielen mit großer Auslenkung in Kraftwerken und petrochemischen Anlagen
Industriemaschinen mit starken Vibrationen und hoher Umgebungsbelastung

Bestellinformationen

Option / Segment	Code für diese SKU	Beschreibung
Bestellbare Teilenummer	330878-91-05	3300 XL 50-mm-Proximitor-Sensor, DIN-Montage, 9,0 m Systemlänge, Mehrfachzulassungen
A – Option für Gesamtlänge und Montage	91	9,0 Meter (29,5 Fuß) Systemlänge, DIN-Montage
B – Zulassungsoption	05	Mehrfachzulassungen (CSA, ATEX, IECEx usw.)

Technische Spezifikationen

Hersteller	Bently Nevada
Teilenummer / Modell	330878-91-05
Wandlerbaureihe	Näherungswandlersystem 3300 XL 50 mm
Sensoreingang	Akzeptiert eine 3300 XL 50-mm-Näherungssonde und ein Verlängerungskabel
Kalibrierung der Systemlänge	9,0 Meter (29,5 Fuß)
Montagekonfiguration	Montage auf 35-mm-DIN-Schiene
Versorgungsanforderungen	-17,5 V Gleichspannung bis -26 V Gleichspannung (ohne Barrieren), maximaler Verbrauch 12 mA; -23 V Gleichspannung bis -26 V Gleichspannung (mit Barrieren)
Linearer Bereich	27,9 mm (1100 mil), von etwa 1,3 mm bis 29,2 mm (50 bis 1150 mil)
Mittlerer Skalierungsfaktor (ASF)	394 mV/mm (10 mV/mil) nominal
Abweichung von der Ausgleichsgeraden (DSL)	Weniger als +/-0,74 mm (+/-29 mil) im Bereich von 0 °C bis +45 °C
Ausgangsimpedanz	50 Ohm
Betriebstemperatur	-51 °C bis +100 °C (-60 °F bis +212 °F)
Lagertemperatur	-51 °C bis +105 °C (-60 °F bis +221 °F)
Gehäusematerial	Aluminium A380
Art des Klemmenanschlusses	SpringLoc-Klemmenleiste
Unterstützte Feldverdrahtungsgröße	Geschirmtes dreiadriges Triad-Kabel, 0,2 bis 1,5 mm2 (16 bis 24 AWG)

Anschlüsse und Schnittstellen

Klemmenbezeichnung	Funktion
OUT	Proximitor-Spannungsausgangssignal (dynamischer und Gleichspannungs-Spalt)
COM	Gemeinsamer Bezugspunkt für den Schaltungsrückleiter
-VT	Versorgungsspannungseingang (-17,5 V Gleichspannung bis -26 V Gleichspannung)

Installationsrichtlinien

Für die Montage auf einer DIN-Schiene wird das integrierte DIN-Pad verwendet, das für eine standardmäßige 35-mm-DIN-Schiene ausgelegt ist. Für das Entfernen des Moduls von der Schiene zusätzlich 3,05 mm Freiraum vorsehen.
Den Schirm des Verlängerungskabels am Gehäuse des Proximitor-Sensors erden. Den Koaxialkabelschirm an keiner anderen Stelle erden, um Masseschleifen zu vermeiden.
Für die Leitungen vom Proximitor-Sensor zum Monitor-Rack das empfohlene dreiadrige, geschirmte Triad-Feldkabel (18 AWG oder ähnlich) verwenden.
Bei der Überprüfung der Systemkalibrierung die Anforderungen an die Mindestzielgröße von 102 mm (4,0 Zoll) Durchmesser für ein ebenes Ziel einhalten.
Den Sondenabstand mithilfe der physischen Bewegung einer verschiebbaren Halterung oder einer Spindelmikrometerschraube kalibrieren, bevor die Gehäusegewinde verriegelt werden.

Konformität und Zertifizierungen

ATEX/IECEx: Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc, Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc (Option 05)
CSA/CNRTLus: Klasse I, Zone 0: AEx/Ex ia IIC T4/T5 Ga; Klasse I, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III
Europäische CE-Kennzeichnung: Konform mit der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU
Normen zur elektromagnetischen Verträglichkeit: EN 61000-6-2, EN 61000-6-4
China-RoHS: 15-jähriger umweltfreundlicher Nutzungszeitraum (EFUP)

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was bedeutet die Option A91 beim Sensor 330878-91-05?

Option 91 bezeichnet eine Kalibrierung der Systemlänge von 9,0 Metern, die für die Montage auf einer Standard-DIN-Schiene mit 35 mm konfiguriert ist.

Welche Verlängerungskabel und Sonden sind mit diesem Proximitor kompatibel?

Er ist mit einer 3300 XL-Näherungssonde mit 50 mm und einem 3300 XL-Verlängerungskabel mit 50 mm kompatibel, die zusammen eine Gesamtlänge von 9,0 Metern ergeben.

Welcher Messbereich für die Verschiebung gilt für das 3300 XL-System mit 50 mm?

Dieses System misst Verschiebungen über einen linearen Bereich von 27,9 mm (1100 mil), beginnend bei 1,3 mm (50 mil) und reichend bis 29,2 mm (1150 mil) vom Ziel entfernt.

Welche Behördenzulassungen sind unter dem Suffix Option 05 zertifiziert?

Option 05 bietet mehrere Zertifizierungen für explosionsgefährdete Bereiche, darunter CSA/CNRTLus-, ATEX- und IECEx-Zulassungen für den Einsatz in als Zonen und Divisionen klassifizierten Umgebungen.
