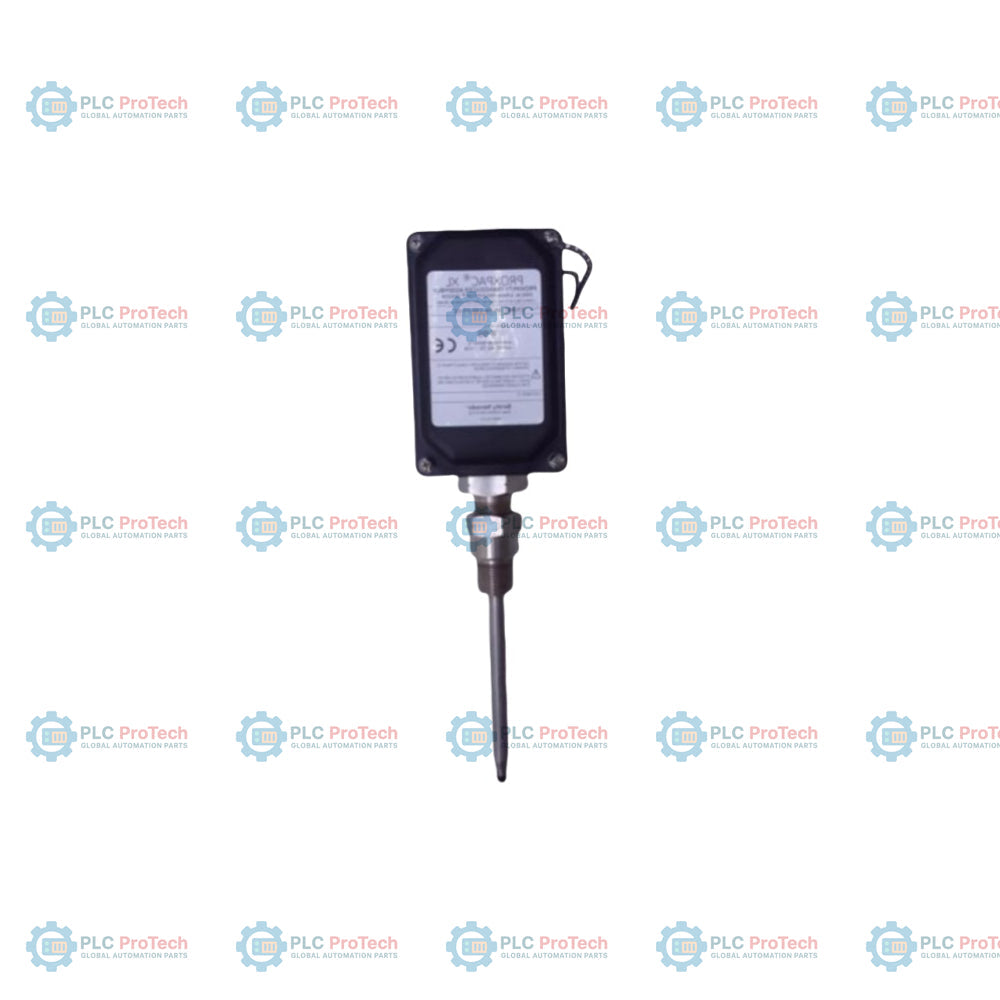

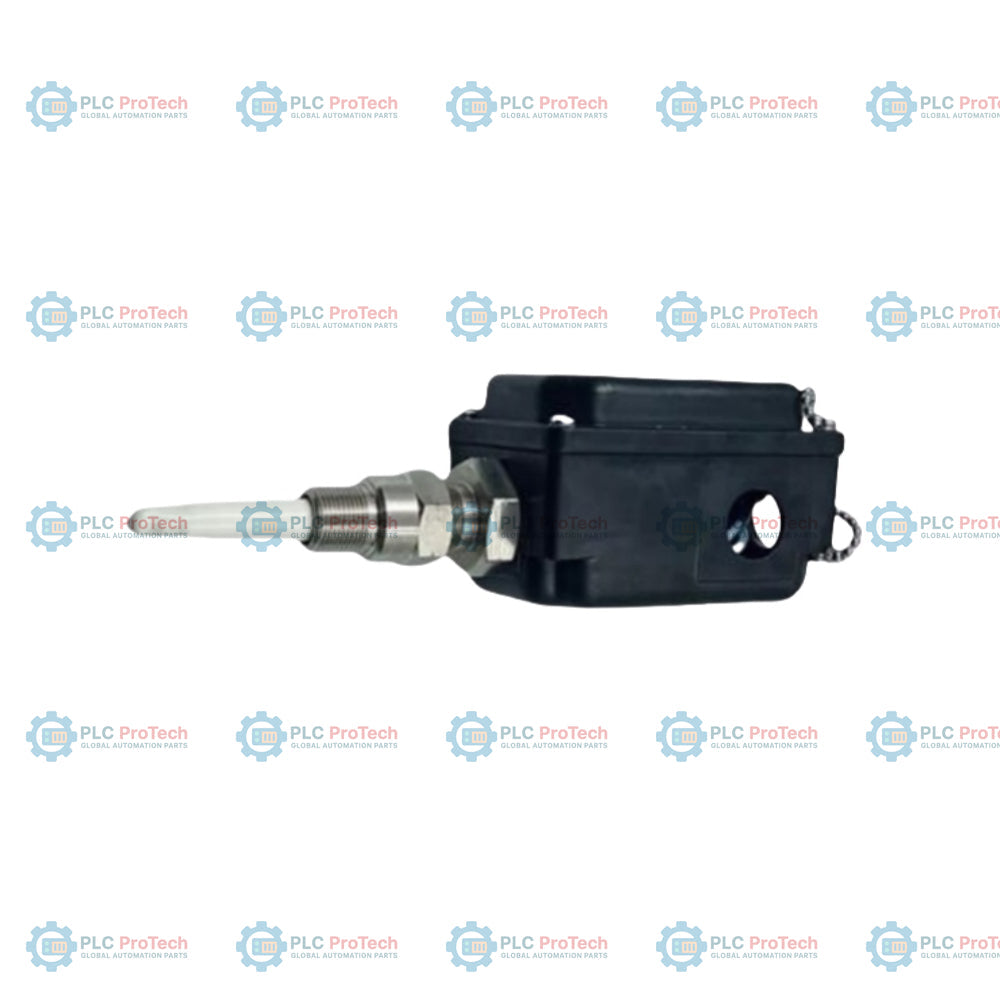

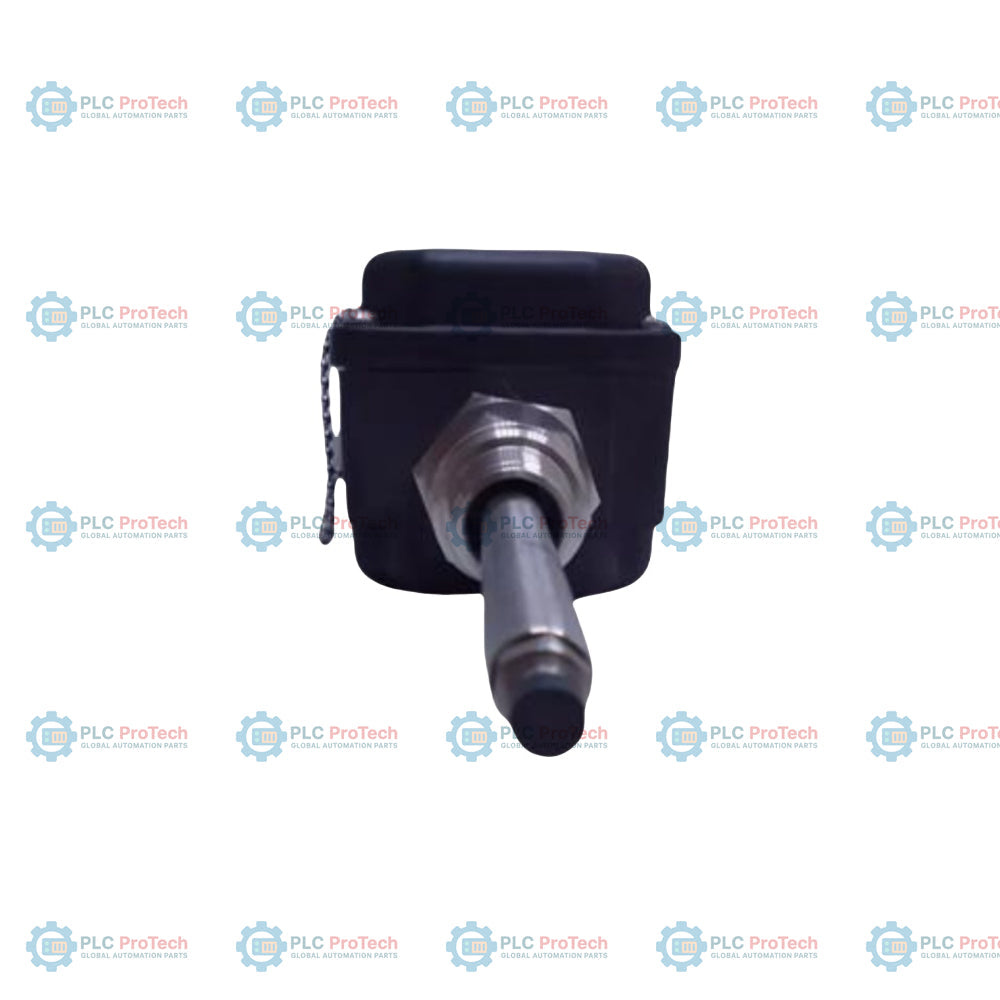

330881-16-10-105-06-02 spezifiziert diese metrische PROXPAC XL Näherungswandlerbaugruppe mit einer 3300 XL 8-mm-Sonde ohne Zulassungen (Option 16), einem 100-mm-Abstandshalteradapter (Option 10) und einer Eindringlänge der Sondenhülse von 105 mm (Option 105).
Dieser integrierte Näherungswandler ist in einer geformten Thermoplastbaugruppe aus glas- und leitfaserverstärktem Polyphenylensulfid (PPS) untergebracht und bietet Schutz gemäß IP66 und Typ 4X gegen raue industrielle Umgebungsbedingungen. Durch die direkte Integration des 3300 XL Proximitor-Sensors in die Gehäuseabdeckung fungiert diese Einheit als eigenständiges Wirbelstrommesssystem, das separate Proximitor-Gehäuse oder zwischengeschaltete Verlängerungskabel überflüssig macht. Die Feldverdrahtung wird direkt an Klemmenblöcke im Gehäuse angeschlossen, was die Installation an rotierenden Maschinen vereinfacht.
| Option / Segment | Optionscode für diese SKU | Beschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330881-16-10-105-06-02 | PROXPAC XL Näherungswandlerbaugruppe (metrisch) |
| A: Sonden- und Zulassungsoption | 16 | 3300 XL 8-mm-Sonde ohne Zulassungen |
| B: Abstandshalteradapteroption | 10 | 100 mm Länge des Abstandshalteradapters (bestellt in Schritten von 10 mm) |
| C: Sondeneindringoption | 105 | 105 mm Eindringlänge der Sondenhülse (bestellt in Schritten von 1 mm) |
| D: Armaturenoption | 06 | Eine 3/4-14-NPT-Armatur, ein 3/4-14-NPT-auf-1 1/2-14-NPT-SST-Reduzierstück und zwei Stopfen |
| E: Option des Montagegewindes | 02 | 3/4-14 NPT (erforderlich bei Bestellung der Option „Abstandshalteradapter“) |
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 330881-16-10-105-06-02 |
| Wandlertyp | Integrierte Wirbelstrom-Näherungssonde und Proximitor-Sensor |
| Sondendurchmesser | 8 mm |
| Systemkompatibilität | 3300 XL Näherungswandlersystem |
| Eingangsleistung | Erfordert ohne Barrieren -17.5 Vdc bis -26 Vdc bei einem maximalen Verbrauch von 12 mA (-23 Vdc bis -26 Vdc mit Barrieren) |
| Ausgangswiderstand | 50 Ohm |
| Nenn-Gleichstromwiderstand der Sonde | 7.59 Ohm +/- 0.50 Ohm (für ein 1.0-m-Sondenkabel) |
| Linearer Bereich | 2.0 mm (80 mils), beginnend bei ungefähr 0.25 mm (10 mils) vom Ziel (ungefähr -1 Vdc bis -17 Vdc Ausgang) |
| Empfohlene Spalteinstellung | 1.27 mm (50 mils) |
| Inkrementeller Skalierungsfaktor (ISF) | 7.87 V/mm (200 mV/mil) +/- 5 % einschließlich Austauschbarkeitsfehler (gemessen über einen Bereich von 80 mils bei 0 bis +45 degC) |
| Abweichung von der Geraden der besten Anpassung (DSL) | Weniger als +/- 0.025 mm (+/- 1 mil) bei Raumtemperatur |
| Versorgungsempfindlichkeit | Weniger als 2 mV Ausgangsspannungsänderung pro Volt Eingangsänderung |
| Gehäusematerial | Ultraviolettbeständiger (UV-beständiger), glasfaserverstärkter Polyphenylensulfid-(PPS-)Thermoplast mit leitfähigen Fasern |
| Material der Hülse | AISI 304 Edelstahl |
| Außenhülse und Halteschrauben | AISI 303 Edelstahl |
| Material des O-Rings | Neopren |
| Material der Erdungsauskleidung | AISI 304 Edelstahl |
| Material der Schwingungsisolierung | Extraweiches zelliges Silikon |
| IP-Schutzart | IP66 (bestätigt durch BASEEFA-Bericht T07/0709) und Typ 4X |
| Schlagfestigkeit | Das Gehäuse hält 4-Joule-Stößen bei -39 degC und +115 degC stand (zertifiziert durch BASEEFA); 7 Joule bei Raumtemperatur (von CSA verifiziert) |
| Maximale Belastbarkeit | Das Gehäuse trägt eine Kraglast von 912 N (205 lbf), die 38 mm vom nicht abgestützten Ende entfernt aufgebracht wird |
| Anzugsdrehmoment der Haltemutter | 29.5 N-m (260 in-lb) |
| Anzugsdrehmoment der Sicherungsmutter der Sondenhülse | 39.3 N-m (350 in-lb) |
| Betriebstemperatur der Sonde | -52 degC bis +177 degC (-62 degF bis +351 degF) |
| Betriebstemperatur des Gehäuses | -52 degC bis +100 degC (-62 degF bis +212 degF) |
| Lagertemperatur | -52 degC bis +105 degC (-62 degF bis +221 degF) |
| Relative Luftfeuchtigkeit | 100 % kondensierend, nicht tauchfähig (bei ordnungsgemäßer Abdichtung) |
Um eine ordnungsgemäße Umgebungsabdichtung sicherzustellen, vergewissern Sie sich, dass die Gehäuseabdeckung und alle Kabelrohranschlüsse vollständig gesichert sind. Treffen Sie Vorkehrungen, damit keine Feuchtigkeit durch die Kabelrohre in das Gehäuse gelangt. Ziehen Sie die Haltemutter mit dem empfohlenen Anzugsdrehmoment von 29.5 N-m (260 in-lb) und die Sicherungsmutter der Sondenhülse mit 39.3 N-m (350 in-lb) an. Halten Sie bei der Einrichtung den empfohlenen Spalt von 1.27 mm (50 mils) zwischen der Sondenspitze und dem Zielmaterial ein.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330881-16-10-105-06-02
Herkunftsland:Vereinigte Staaten
Produkttyp: PROXPAC XL Näherungswandler
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 250g
Abmessungen: 60 mm x 110 mm x 110 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
