Beschreibung

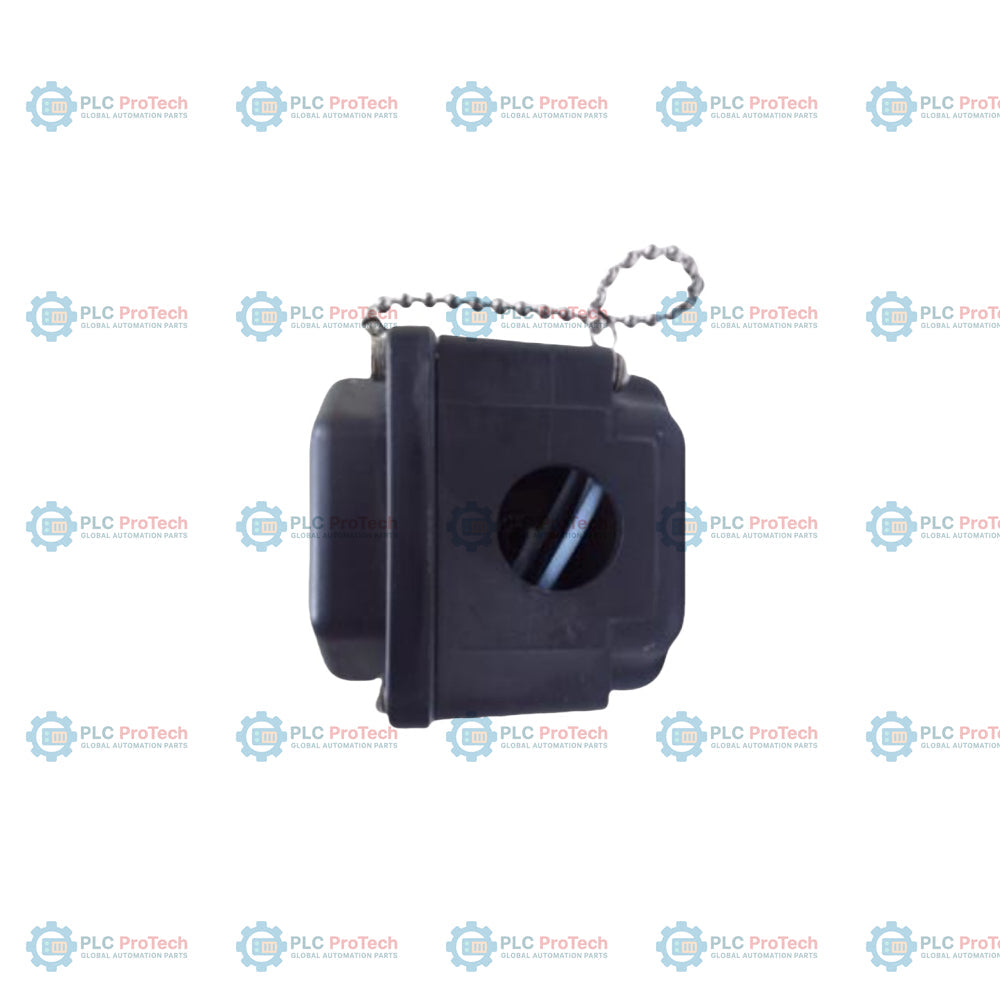

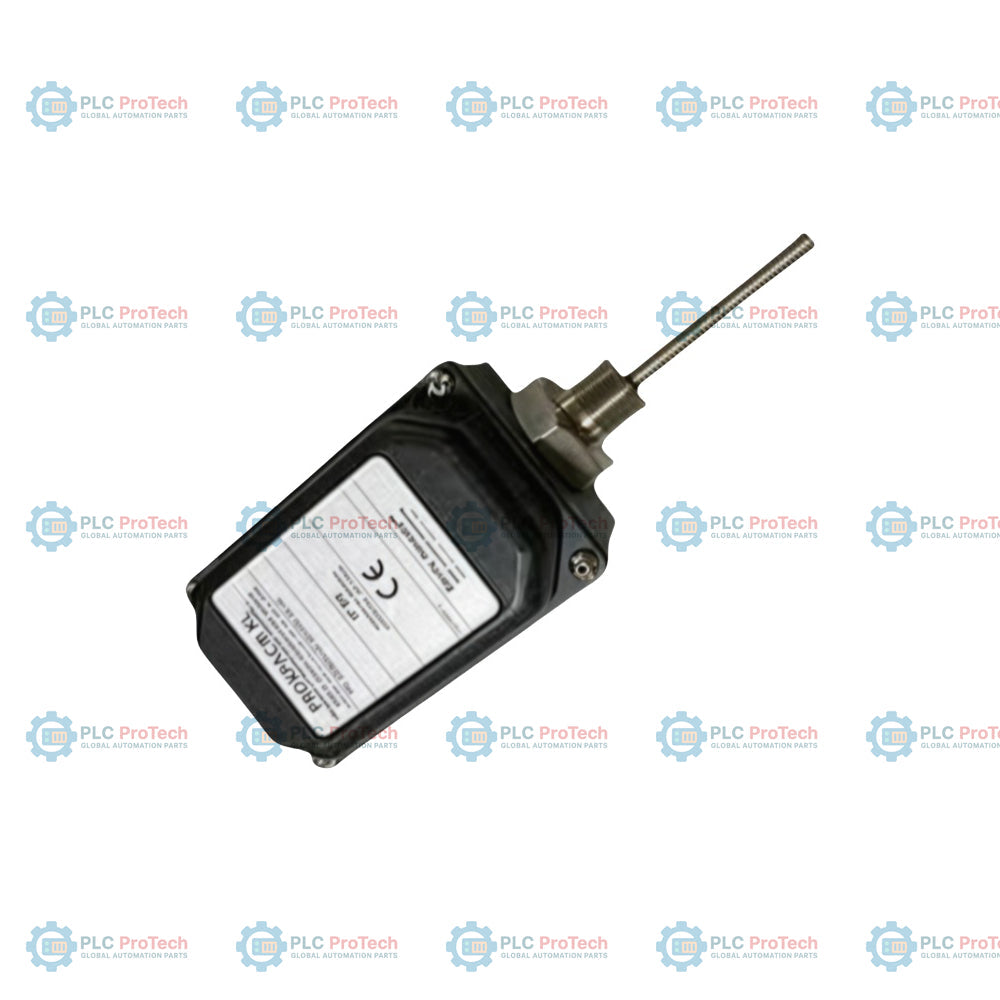

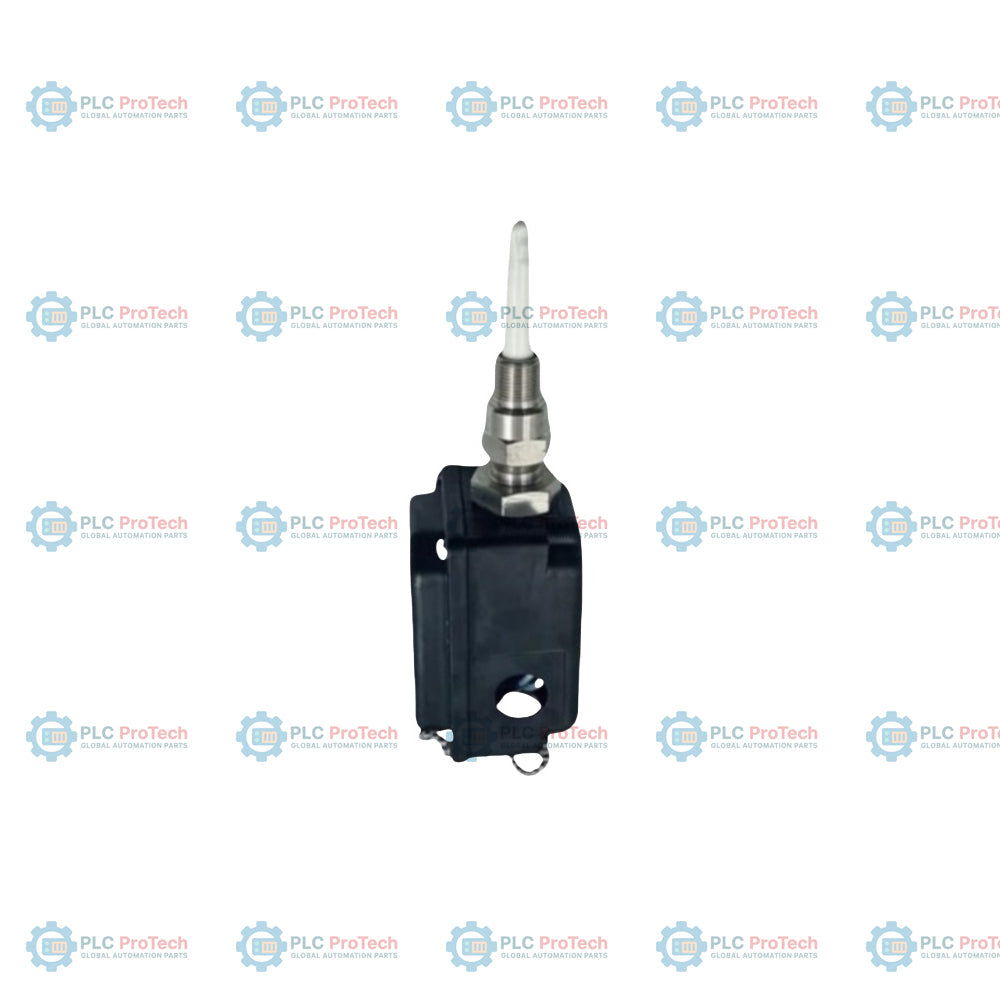

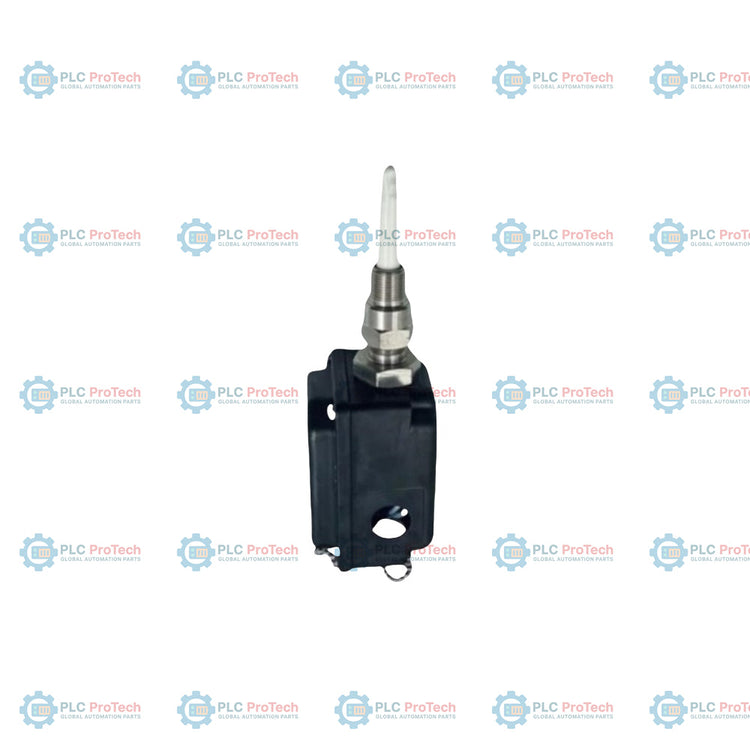

Der 330881-28-04-070-03-02 ist eine metrisch konfigurierte integrierte Näherungsaufnehmerbaugruppe der Bently-Nevada-PROXPAC-XL-Serie. Diese Konfiguration integriert eine 3300-XL-8-mm-Näherungssonde und einen 3300-XL-Proximitor-Sensor in einer einzigen, eigenständigen Einheit. Sie ist mit Option 28 (3300 XL 8-mm-Sonde mit mehreren Zulassungen), Option 04 (40-mm-Abstandshalteradapter), Option 070 (70-mm-Einstecktiefe der Sonde), Option 03 (ein M20-Kabeleinführungsanschluss und zwei Stopfen) sowie Option 02 (3/4-14-NPT-Prozessmontagegewinde) konfiguriert.

Durch die gemeinsame Unterbringung der Näherungssonde und des Proximitor-Sensors macht dieses System ein externes Verlängerungskabel und separate Proximitor-Anschlusskästen überflüssig. Das Gehäuse besteht aus glas- und leitfaserverstärktem Polyphenylensulfid (PPS), einem fortschrittlichen Thermoplasten, der elektrostatische Ladungen ableitet und korrosiven Elementen widersteht. Das Gerät ist nach IP66 und Typ 4X zertifiziert und für den direkten Anschluss an Maschinenschutzsysteme unter rauen Betriebsbedingungen ausgelegt, wie sie in der Nähe von Gas- und Dampfturbinen, Pumpen und Verdichtern auftreten.

Merkmale

• Direkter Feldanschluss: Macht Zwischenverlängerungskabel und separate Proximitor-Gehäuse überflüssig, indem der Sensor direkt in der Schutzbaugruppe untergebracht wird.
• Für explosionsgefährdete Bereiche zertifiziert (Option 28): Die integrierte Sonde erfüllt durch mehrere Zulassungen von CSA, ATEX und IECEx internationale Standards für Eigensicherheit und nicht zündfähige Betriebsmittel.
• Metrische Konfiguration (330881): Ausgeführt mit metrischen Optionen, darunter einem 40-mm-Abstandshalteradapter und einer Einstecktiefe von 70 mm für eine präzise mechanische Positionierung.
• Sicherer Zugang zu den Klemmen (Option 03): Ausgestattet mit einem M20-Kabeleinführungsanschluss und zwei Blindstopfen zum Schutz der Feldklemmenanschlüsse.
• Gewindemontage (Option 02): Ausgestattet mit einem 3/4-14-NPT-Montagegewinde, das zur strukturellen Befestigung des Abstandshalteradapters am Maschinengehäuse erforderlich ist.
• Robustes Polymergehäuse: Die fortschrittliche PPS-Konstruktion bietet eine Abdichtung nach Typ 4X und IP66 gegen Feuchtigkeit, Chemikalien und mechanische Einwirkungen.

Anwendungen

Dieser integrierte Näherungsaufnehmer wird zum Maschinenschutz und zur Diagnoseüberwachung rotierender Anlagen eingesetzt, darunter:

• Messung von Radialschwingungen und Axialposition an Dampf- und Gasturbinen
• Überwachung von Wellenverschiebung und Axialschub an Hochgeschwindigkeitspumpen und Radialverdichtern
• Berührungslose Wegmessung in explosionsgefährdeten Bereichen oder Prozessbereichen mit hoher Luftfeuchtigkeit

Bestellinformationen

Technische Daten

Installationsrichtlinien

Um einen ordnungsgemäßen elektrischen Betrieb und mechanische Stabilität zu gewährleisten:

• Sondenspalt: Stellen Sie den anfänglichen physikalischen Abstand zwischen der Sondenspitze und dem Ziel mit einem Digitalmultimeter ein. Der empfohlene Abstand beträgt 1,27 mm (50 mil), was einer Ausgangsspannung von ungefähr -9,0 V DC an der Ausgangsklemme entspricht.
• Feldverdrahtungsanschluss: Schließen Sie die Feldverdrahtung direkt an der Klemmenleiste im Gehäusedeckel an. Verwenden Sie für Leitungen bis zu 305 Metern (1000 Fuß) zum Überwachungssystem ein 3-adriges, geschirmtes, verdrilltes Kabel (16 AWG bis 24 AWG oder 0,2 bis 1,5 mm2).
• Umgebungsabdichtung: Verwenden Sie ein geeignetes Gewindedichtmittel an den 3/4-14-NPT-Prozessmontagegewinden und den M20-Kabelverschraubungen, um die Schutzart IP66 aufrechtzuerhalten und das Eindringen von Öl oder Wasser in das Gehäuse zu verhindern.
• Erdung: Verbinden Sie die interne Erdungsauskleidung mit der Anlagenerde, um einen ausreichenden Schutz vor elektrostatischer Entladung und Signalrauschen zu gewährleisten.

Konformität und Zertifizierungen

Die integrierten Sonden- und Proximitor-Sensorbaugruppen sind für explosionsgefährdete Bereiche gemäß den folgenden Normen zertifiziert:

• ATEX / IECEx (Eigensicherheit): Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc
• ATEX / IECEx (nicht funkenbildend / erhöhte Sicherheit): Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc
• CSA / NRTLus: Klasse I, Zone 0: AEx/Ex ia IIC T4/T5 Ga; Klasse I, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III; Klasse I, Division 2, Gruppen A, B, C, D
• CE-Kennzeichnung: Konform mit den europäischen Richtlinien zur elektromagnetischen Verträglichkeit und elektrischen Sicherheit
