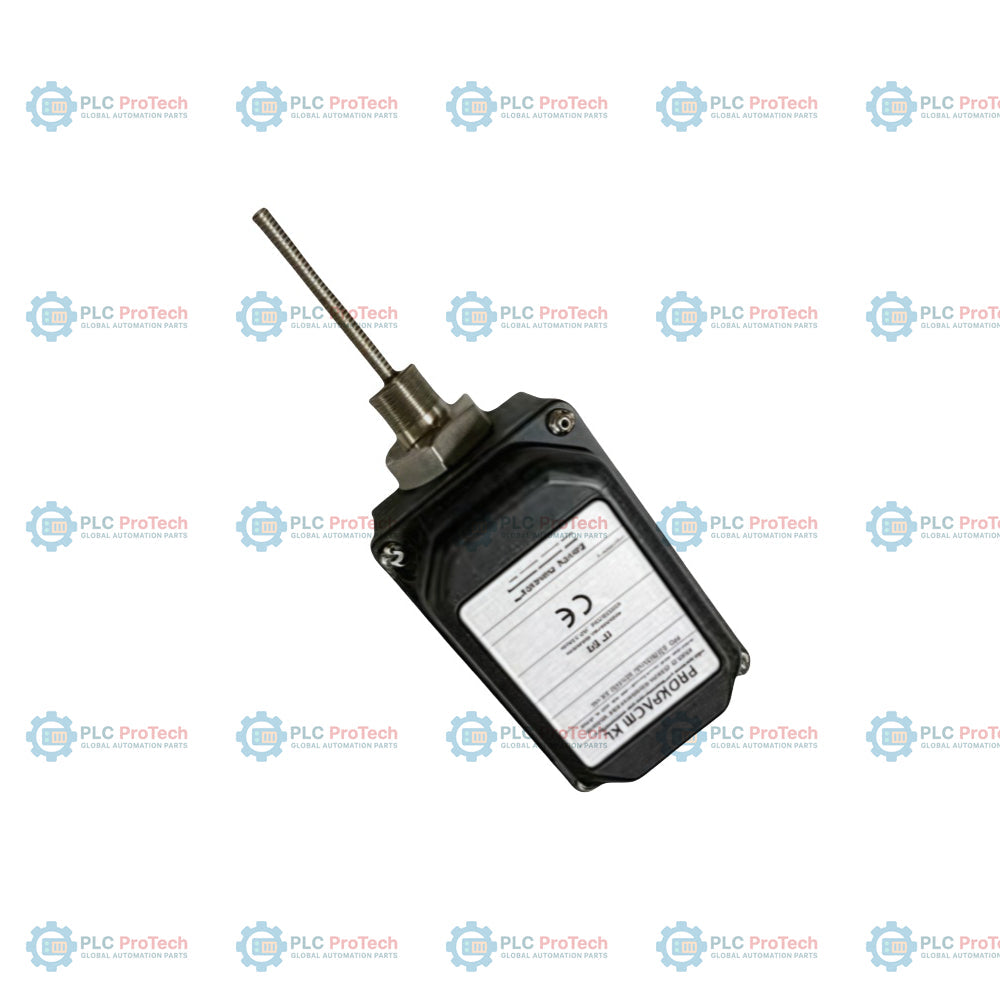

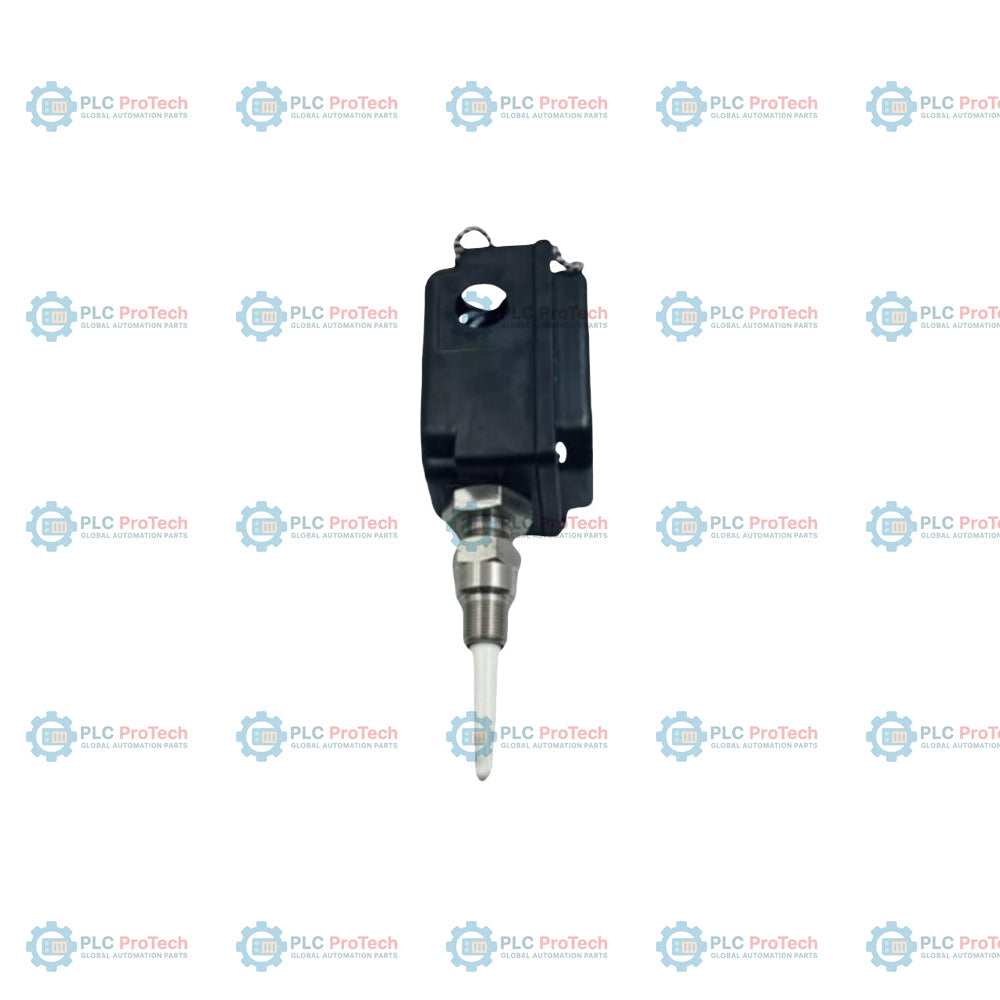

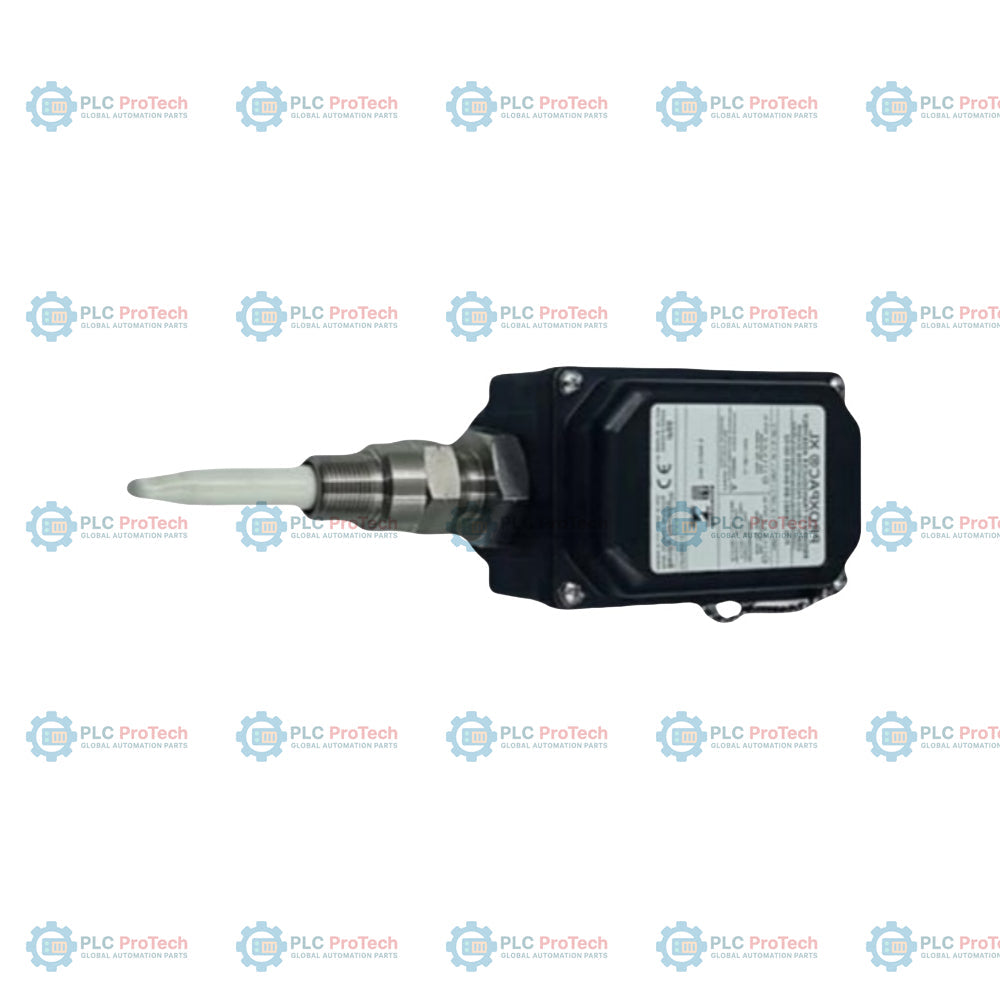

Bently Nevada 330881-28-04-110-06-02 PROXPAC XL Näherungsaufnehmer

Beschreibung

Berührungslose Wirbelstrom-Wegsonde und Sensoreinheit für 3300-XL-Überwachungssysteme; bestellbare Konfiguration 330881-28-04-110-06-02 integriert eine 3300 XL 8-mm-Sonde mit mehreren Zulassungen (Option 28) und einen Proximitor-Sensor in einem einzigen umweltgeschützten Gehäuse. Durch die Verwendung eines 40-mm-Abstandhalters (Option 04) und einer Sondeneindringung von 110 mm (Option 110) wird diese metrische PROXPAC-XL-Einheit direkt an Gehäusen rotierender Maschinen montiert, um Wellenschwingungen, radiale Positionen oder axiale Positionen zu messen.

Im Vergleich zu standardmäßigen 3300-XL-Systemen mit separater Sonde und separatem Sensor macht diese integrierte Aufnehmereinheit ein externes Verlängerungskabel und ein separates Proximitor-Gehäuse überflüssig. Das glasfaserverstärkte Polyphenylensulfid-(PPS)-Thermoplastgehäuse dieser metrischen Einheit ist nach IP66/Typ 4X ausgelegt und bietet schützende Isolierung in rauen Umgebungen. Es verfügt über Anschlüsse der Option 06, bestehend aus einem 3/4-14-NPT-Anschluss, einem Edelstahlreduzierstück von 3/4-14 NPT auf 1 1/2-14 NPT und zwei Verschlussstopfen, kombiniert mit einem 3/4-14-NPT-Montagegewinde (Option 02).

Merkmale

• Die Sondenkonfiguration der Option 28 bietet eine 3300 XL 8-mm-Näherungssonde mit mehreren Zulassungen für explosionsgefährdete Bereiche, die direkt in der Hülse installiert ist.
• Der Abstandhalter der Option 04 legt eine Abstandslänge von 40 mm fest (bestellbar in Schritten von 10 mm).
• Die Sondeneindringung der Option 110 legt eine Eindringtiefe von 110 mm fest (bestellbar in Schritten von 1 mm).
• Das Anschlusspaket der Option 06 enthält einen 3/4-14-NPT-Anschluss, ein Edelstahlreduzierstück von 3/4-14 NPT auf 1 1/2-14 NPT und zwei Verschlussstopfen.
• Das Montagegewinde der Option 02 gibt eine 3/4-14-NPT-Verbindung vor, die für die Montage des Abstandhalters erforderlich ist.
• Gehäuse aus glasfaserverstärktem Polyphenylensulfid (PPS) mit leitfähigen Fasern zur Ableitung elektrostatischer Ladungen.
• Das integrierte Proximitor-Sensordesign macht ein Verlängerungskabel und ein separates Sensorgehäuse überflüssig und ermöglicht die direkte Feldverdrahtung zu Überwachungsgeräten.

Anwendungen

• Messung radialer Wellenschwingungen und axialer Positionen in rotierenden Maschinen.
• Überwachung und Schutz von Maschinen, wenn integrierte Aufnehmer die Komplexität der Verdrahtung reduzieren.
• Anwendungen in der Petrochemie, Stromerzeugung und bei Gasturbinen mit strengen Anforderungen an die Umgebungsabdichtung.

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Die Klemmen für die Feldverdrahtung befinden sich im Gehäusedeckel am Proximitor-Sensormodul. Für die Feldverdrahtung sollte ein 3-adriges, verdrilltes und geschirmtes Kabel (18 AWG / 1,0 mm² empfohlen) verwendet werden, um den PROXPAC XL direkt mit dem Überwachungssystem zu verbinden.

Installationsrichtlinien

• Erdung: Stellen Sie sicher, dass die Erdungsauskleidung und die Halteplatte ordnungsgemäß im Kunststoffgehäuse installiert sind.
• Schutz durch Kabelkanal: Verwenden Sie Kabelkanalverschraubungen, wenn ein starrer Kabelkanal oder ein Metallrohr in das Gehäuse eingeführt wird. Bei Verwendung eines flexiblen Kabelkanals sollte dieser mit integrierten Verschraubungen bestellt werden.
• Abschirmung: Für die Feldverdrahtung sollte ein 3-adriges, geschirmtes Twisted-Pair-Kabel (16 bis 24 AWG) mit Drain-Draht verwendet werden, das nur am Monitorende geerdet ist.
• Hülsenabstützung: Wenn die kombinierten Längen von Abstandshalteradapter und Sondeneinführung 305 mm überschreiten, muss nahe der Sonde eine zusätzliche Hülsenabstützung vorgesehen werden, um Resonanz zu vermeiden.
• Anzugsmoment: Sicherungsmutter mit 29,5 N-m (260 in-lb) und Sicherungsmutter der Sondenhülse mit 39,3 N-m (350 in-lb) festziehen.
