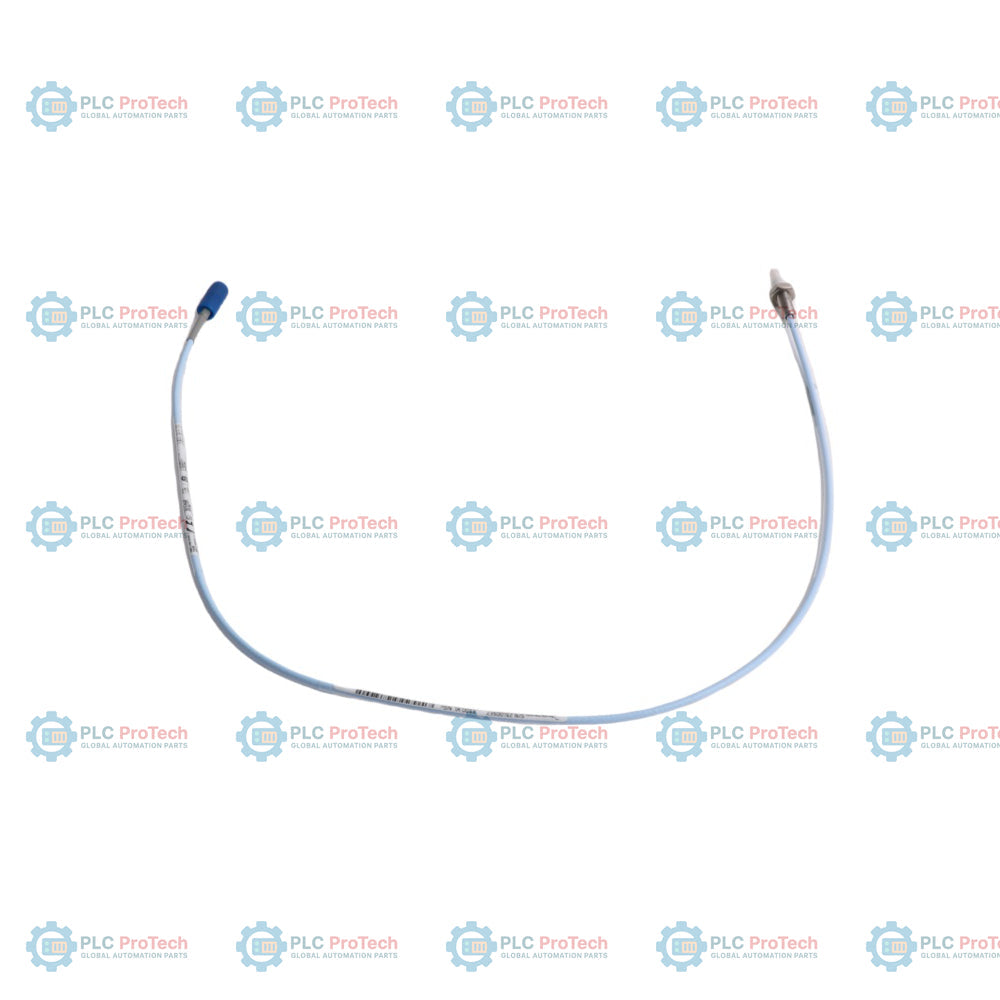

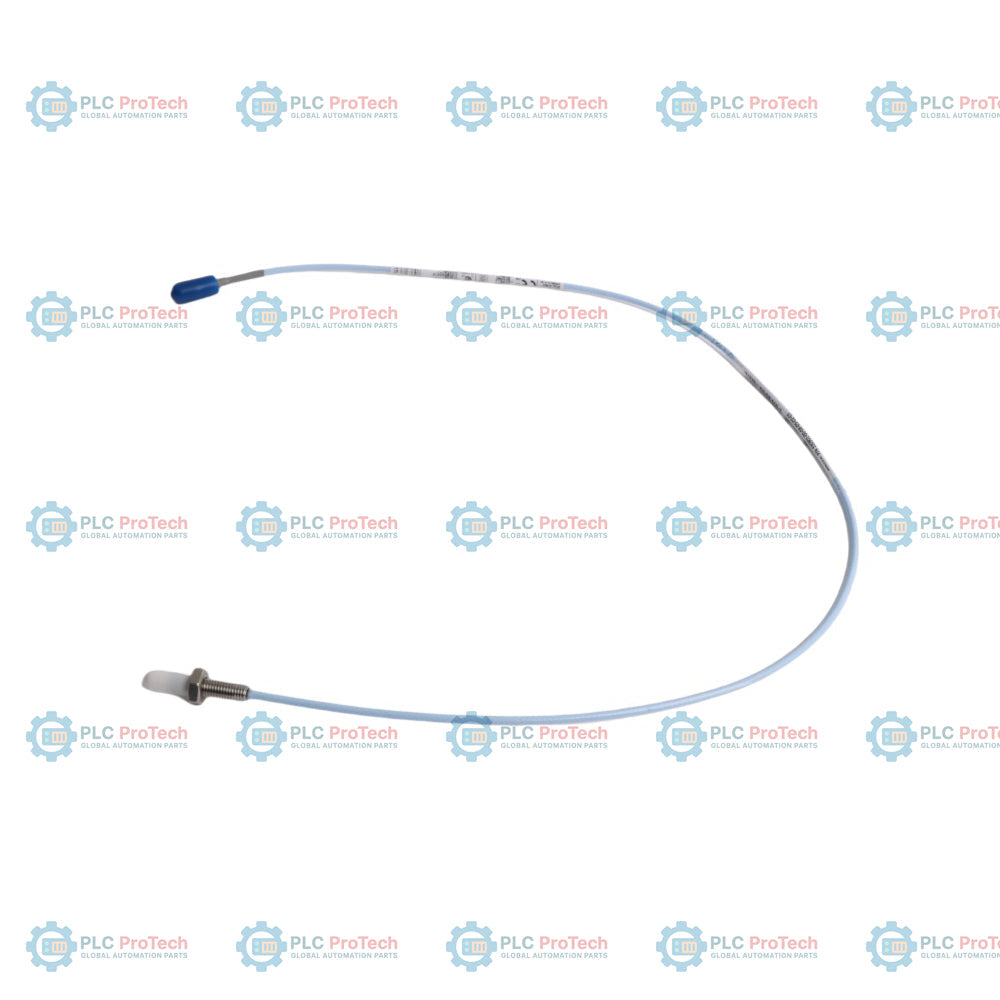

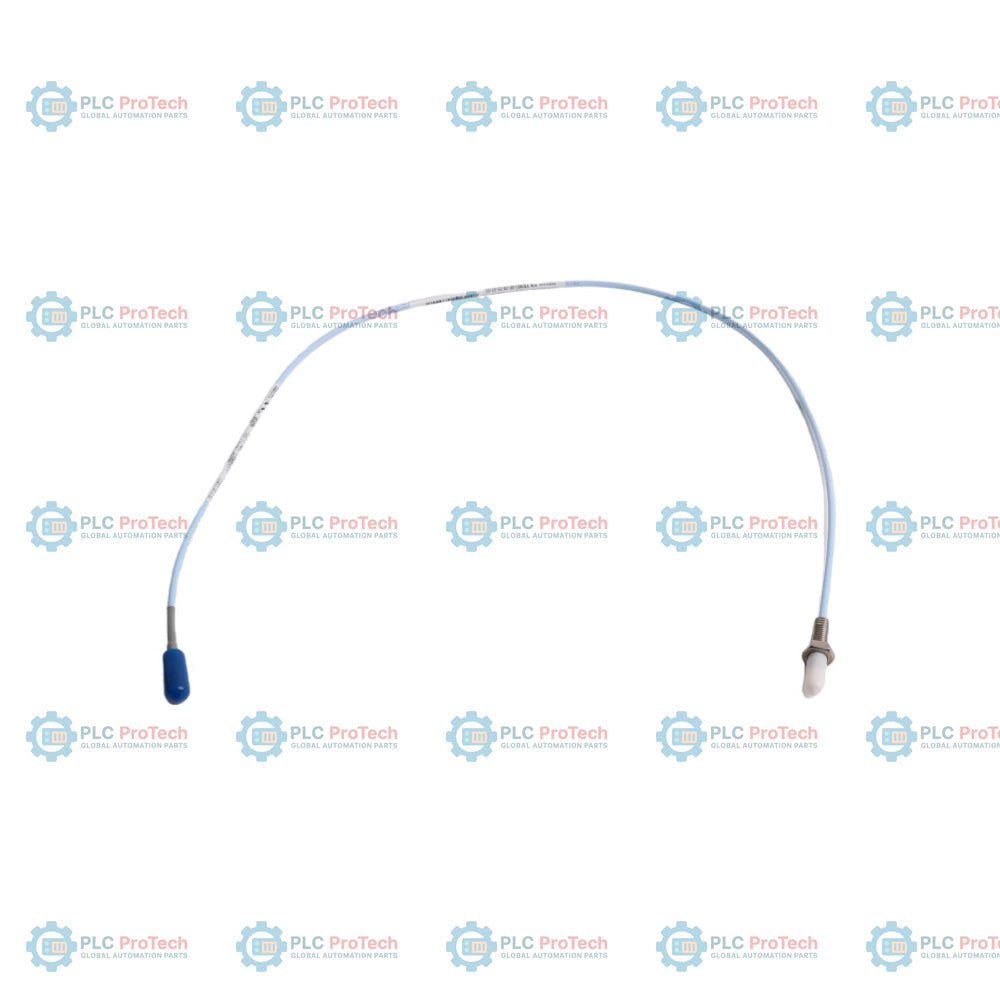

Bently Nevada 330901-00-08-10-02-05 3300 NSv Näherungssonden

Beschreibung

Die Konfiguration 330901-00-08-10-02-05 bezeichnet eine 3300-NSv-Näherungssonde mit 1/4-28-UNF-Gewinde, die ohne Edelstahlarmierung ausgelegt ist. Diese bestellbare Teilenummer ist mit einer Gewindelänge von 0,0 Zoll (Option 00) und einer Gehäuselänge insgesamt von 0,8 Zoll (Option 08) konfiguriert, der minimal verfügbaren Gehäuselänge dieser Serie. Die integrierte Anschlussleitung hat eine Gesamtlänge von 1,0 m (Option 10) und besteht aus einem Standard-Koaxialkabel, das mit einem Miniatur-Koaxialsteckverbinder ClickLoc als Stecker (Option 02) endet und mit mehreren Zulassungen für explosionsgefährdete Bereiche (Option 05) geliefert wird.

Als wichtiger Sensor im Wirbelstrom-Näherungssensorsystem 3300 XL NSv ist diese unarmierte Sonde mit Standardkabel für Installationen mit geringem Abstand an Maschinen mit kleinen Bohrungen und rotierenden Wellen sowie an aeroderivativen Gasturbinen optimiert. Durch den Einsatz hochfrequenter Wirbelstromtechnologie ermöglicht sie berührungslose Messungen von Wellenschwingungen und Axialpositionen in kompakten räumlichen Umgebungen mit kleineren Zielgeometrien. Im Gegensatz zu armierten Modellen (wie der Serie 330902) oder Varianten mit integrierten Steckverbinderschutzvorrichtungen ermöglicht diese schlanke, unarmierte Ausführung die direkte Führung durch Kabelkanäle und standardmäßige Maschinengehäuse.

Merkmale

• Geometrie des Gewindegehäuses: Sondengehäuse mit 1/4-28-UNF-2A-Gewinde ohne Armierung, ausgelegt für die direkte Montage in einem Gewinde.
• Vollständig mit Gewinde versehenes Gehäuse: Option 00 gibt eine Gewindelänge von 0,0 Zoll an und ermöglicht dadurch den größtmöglichen Bereich für die Tiefeneinstellung bei der Installation.
• Ultrakompaktes Gehäuse: Option 08 bietet eine Gehäuselänge von 0,8 Zoll und passt damit auch bei starken räumlichen Einschränkungen in schnelllaufende Anlagen.
• Gesamte Anschlussleitung von 1,0 m: Das integrierte 1,0 m (39 Zoll) lange Koaxialkabel von Option 10 ermöglicht den direkten Anschluss an das Verlängerungskabel.
• Standard-Kabelanschluss: Der Miniatur-Steckverbinder ClickLoc, Stecker, von Option 02 ermöglicht eine sichere, verlustarme Verbindung mit standardmäßigen 75-Ohm-Verlängerungskabeln.
• Umfassende Zertifizierung: Option 05 qualifiziert die Sonde für mehrere internationale behördliche Zulassungen in explosionsgefährdeten Bereichen.

Anwendungen

• Messung der Axialposition und Wellenschwingung an schnelllaufenden aeroderivativen Gasturbinen.
• Überwachung von Radialschwingungen und Wellenpositionen in Maschinen mit kleinen Bohrungen und rotierenden Wellen, bei denen die Zielgeometrien begrenzt sind.
• Schwingungsüberwachung von Anlagen, bei denen kleine Wellendurchmesser oder kleine Zielflächen den Einsatz von Sonden in Standardgröße einschränken.
• Maschinendiagnose- und Schutzsysteme, die eine hochfrequente berührungslose Wegmessung erfordern.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Beachten Sie die folgenden technischen und mechanischen Anforderungen, um eine ordnungsgemäße Installation und lange Lebensdauer der Sonde sicherzustellen:

• Beim Bohren und Gewindeschneiden von Montagebohrungen für diese 1/4-28-Sonde wird ein Gewindebohrer ab Größe #3 oder größer empfohlen.
• Die maximale Gewindeeingriffslänge für eine Gehäusegröße von 1/4-28 beträgt 0,375 Zoll. Stellen Sie sicher, dass Montagehalterung oder Bohrung diesen Grenzwert nicht überschreiten, um ein Verklemmen zu vermeiden.
• Ziehen Sie das Sondengehäuse stets mit dem empfohlenen Drehmoment von 5,1 N m (45 in lb) an. Überschreiten Sie nicht das absolute maximale Drehmoment von 7,3 N m (65 in lb).
• Verlegen Sie das integrierte 75-Ohm-Kabel vorsichtig und beachten Sie den minimalen Biegeradius von 25,4 mm (1,0 Zoll), um Schäden an den Innenleitern zu vermeiden.
• Halten Sie die Verbindungen zwischen Sonde und Verlängerungskabel trocken und sauber. Verwenden Sie bei Installationen, die Flüssigkeiten ausgesetzt sind, selbstverschmelzendes Silikonband oder ein Schutzkit für Steckverbinder als Zubehör, um die ClickLoc-Steckverbinder abzuschirmen.

Konformität und Zertifizierungen

Bei Integration mit einem kompatiblen 3300 XL NSv Proximitor-Sensor und Verlängerungskabel erfüllt die Sonde 330901-00-08-10-02-05 unter Option 05 die Anforderungen der folgenden Normen:

• ATEX/IECEx: Eigensicher (Ex ia IIC T5...T1 Ga) und nicht funkenerzeugend/Ec (Ex nA/Ex ec IIC T5...T1 Gc) für explosionsgefährdete Bereiche.
• Nordamerika (CSA/NRTL/C): Klasse I, Division 1, Gruppen A, B, C und D; Klasse II, Gruppen E, F und G; Klasse III.
• Umwelt: Gemäß den Feuchte-Wärme-Normen IEC 68-2-3 geprüft und für 100 % kondensierende Luftfeuchtigkeit ausgelegt, wenn die Steckverbinder ordnungsgemäß isoliert sind.
