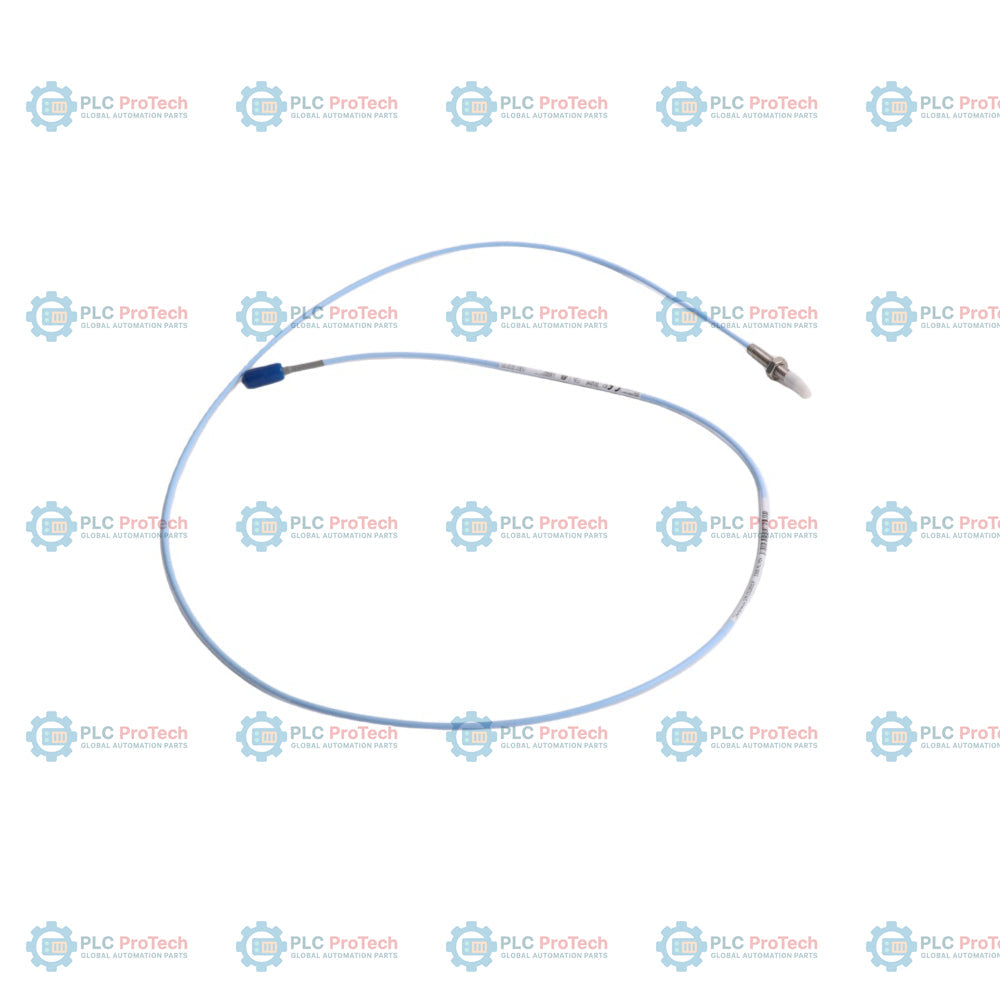

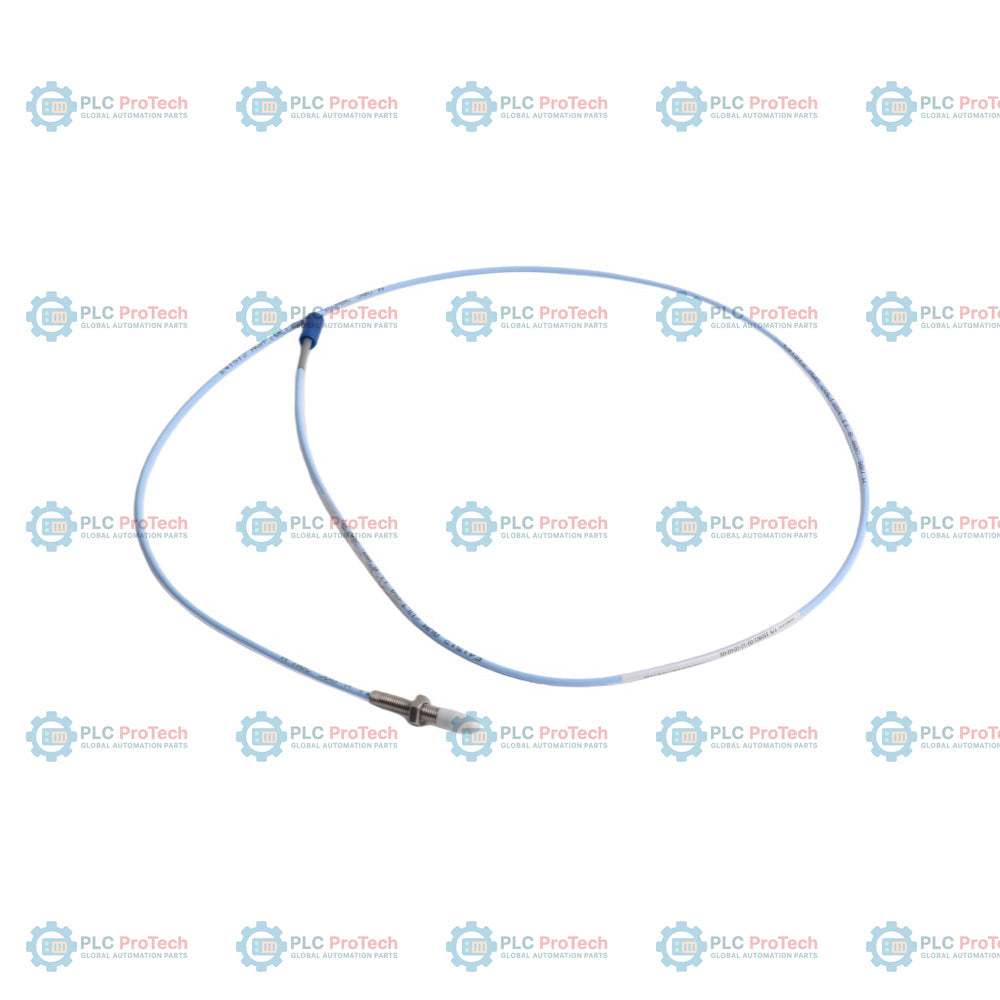

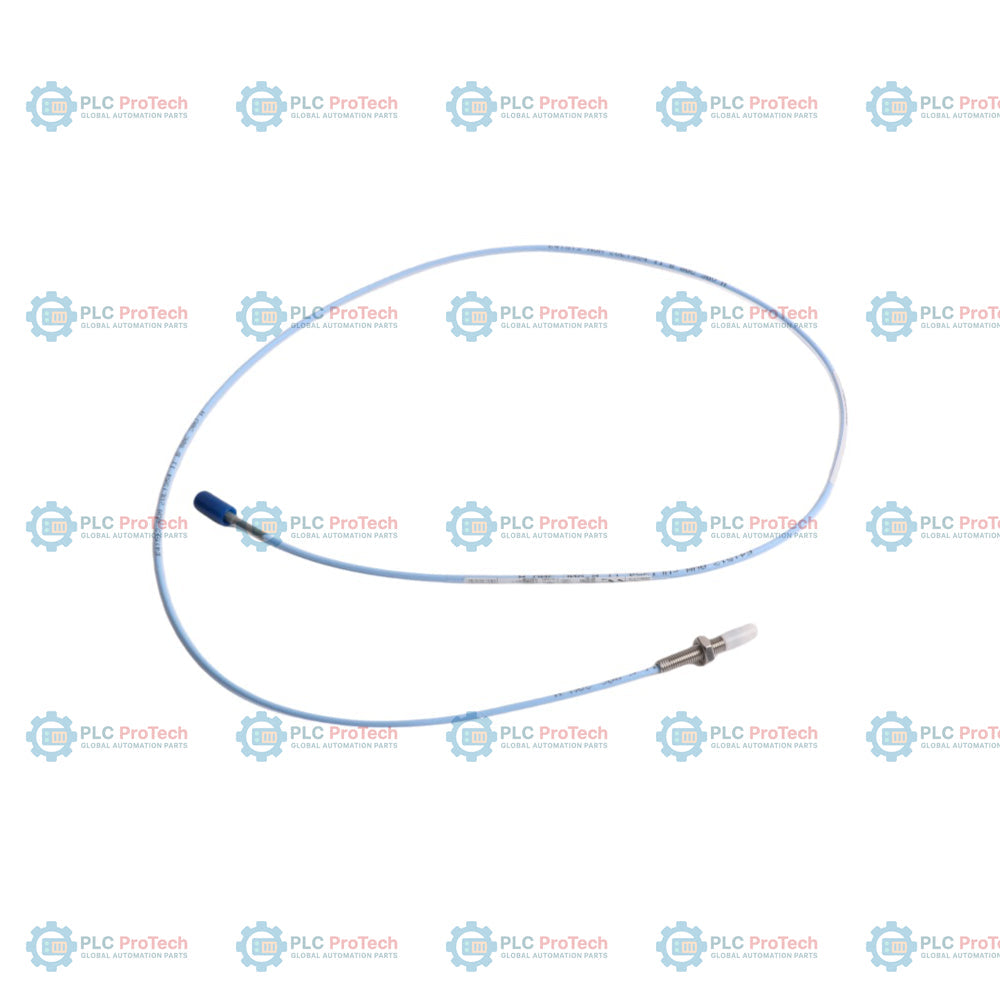

Bently Nevada 330901-22-40-10-01-00 3300 NSv-Näherungssonde

SKU 330901-22-40-10-01-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330901-22-40-10-01-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 NSv-Näherungssonden
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 120g
Abmessungen: 45 mm x 90 mm x 90 mm (H x W x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Option 22 (gewindelose Länge von 2,2 Zoll) und Option 40 (gesamte Gehäuselänge von 4,0 Zoll) legen diese Ausführung der unarmierten 3300-NSv-Näherungssonde mit 1/4-28-UNF-Gewinde fest – 330901-22-40-10-01-00. Diese Konfiguration verfügt über eine Gesamtsondenlänge von 1,0 Meter (Option 10), einen koaxialen Miniatur-ClickLoc-Steckverbinder mit vorinstalliertem Steckverbinderschutz (Option 01) und erfordert keine Zulassungen für explosionsgefährdete Bereiche (Option 00). Sie wird bei Anwendungen mit begrenzter Geometrie der Messfläche und beengten Platzverhältnissen eingesetzt und arbeitet zusammen mit einem 3300 XL NSv Proximitor-Sensor und einem Verlängerungskabel zur Messung von Wellenschwingungen und axialer Position.

Im Gegensatz zu Ausführungen mit Schutzarmierung (wie der Serie 330902) oder Modellen mit größeren Gewinden (wie der Serie 330908 mit 3/8-24 UNF) bietet dieses Modell ohne Schutzarmierung mit 1/4-28 UNF-Gewinde eine schmale Bauform für Installationen mit begrenztem radialem Freiraum. Der integrierte ClickLoc-Steckverbinderschutz schützt vor Feuchtigkeit, Turbinenöl und anderen Prozessverunreinigungen und bewahrt so die Signalintegrität an der kritischen Verbindung zwischen Sonde und Verlängerungskabel. Die Sondenspitze besteht aus Polyphenylensulfid (PPS) und ist mittels TipLoc-Umspritzverfahren mit dem Gehäuse aus Edelstahl AISI 304 verbunden, wodurch eine Abdichtung gegen Differenzdruck entsteht.

Merkmale

Die gewindelose Länge von 2,2 Zoll bei Option 22 ermöglicht die Montage in tiefen Aussparungen.
Die gesamte Gehäuselänge von 4,0 Zoll bei Option 40 entspricht standardmäßigen Maschinengehäusen mit geringem Abstand.
Die Gesamtsondenlänge von 1,0 Meter bei Option 10 ermöglicht den direkten Anschluss an angrenzende Anschlusskästen.
Der koaxiale ClickLoc-Steckverbinder der Option 01 verfügt über einen integrierten Steckverbinderschutz aus Fluorsilikon, der das Eindringen von Flüssigkeiten verhindert.
Die Ausführung ohne Schutzarmierung bietet höhere Kabelflexibilität bei einem minimalen Biegeradius von 25,4 mm (1,0 Zoll).
Der 1/4-28-UNF-2A-Gewindedurchmesser passt in kleine Montagebohrungen mit Innengewinde.
Das TipLoc-Umspritzverfahren verbindet die Polyphenylensulfid-Spitze mit dem Edelstahlgehäuse und sorgt für eine Druckabdichtung.
Das CableLoc-Design gewährleistet eine Zugfestigkeit von 220 N (50 lb) zwischen dem Koaxialkabel und der Sondenspitze.

Anwendungen

Kleine rotierende Maschinen einschließlich Pumpen, Zentrifugalkompressoren und Hochgeschwindigkeitsexpandern.
Aeroderivative Gasturbinen mit begrenzter Geometrie der physischen Messfläche.
Zentrifugalkompressoren, bei denen Flüssigkeitsabdichtung und Chemikalienbeständigkeit erforderlich sind.
Standard-Industriemaschinen, die berührungslose Messungen von radialen Schwingungen und axialer Position bei beengten Platzverhältnissen erfordern.

Bestellinformationen

Optionssegment	Codewert	Bedeutung / Beschreibung
Bestellbare Teilenummer	330901-22-40-10-01-00	3300 NSv Näherungssonde, 1/4-28-UNF-Gewinde, ohne Schutzarmierung
A – Option für die gewindelose Länge	22	Gewindelose Länge von 2,2 Zoll (56 mm)
B – Option für die gesamte Gehäuselänge	40	Gesamte Gehäuselänge von 4,0 Zoll (102 mm)
C – Option für die Gesamtlänge	10	Sondenlänge 1,0 Meter (39 Zoll)
D – Option für Steckverbinder- und Kabeltyp	01	Miniatur-Koaxialsteckverbinder ClickLoc mit Steckverbinderschutz, Standardkabel
E – Option für behördliche Zulassung	00	Nicht erforderlich

Technische Daten

Hersteller	Bently Nevada (Baker Hughes)
Modell / SKU	330901-22-40-10-01-00
Wandlersystem	3300 XL NSv Näherungswandlersystem
Gewindegröße	1/4-28 UNF-2A
Armierungsoption	Ohne Armierung (keine Edelstahlarmierung)
Gewindefreie Länge	2,2 Zoll (56 mm)
Gesamtlänge des Gehäuses	4,0 Zoll (102 mm)
Gesamtlänge der Sonde	1,0 Meter (39 Zoll)
Steckverbindertyp	Miniatur-Koaxialsteckverbinder ClickLoc, Stecker
Steckverbinderschutz	Vorinstallierter Fluorsilikonschutz am Steckverbinder
Sondenkabeltyp	Koaxialkabel mit 75 Ohm, FEP-isoliert, Standardkabel
Material der Sondenspitze	Polyphenylensulfid (PPS)
Material des Sondengehäuses	AISI-304-Edelstahl (SST)
Linearer Bereich	1,5 mm (60 mil), beginnend bei etwa 0,25 mm (10 mil) bis 1,75 mm (70 mil) vom Ziel
Inkrementeller Skalierungsfaktor (ISF)	7,87 V/mm (200 mV/mil) +12,5 % / -20 % (einschließlich Austauschbarkeitsfehler)
Abweichung von der Geraden der besten Anpassung (DSL)	Weniger als +/- 0,06 mm (+/- 2,3 mil)
Empfohlener Abstand	1,0 mm (40 mil)
Betriebs- und Lagertemperatur	-52 °C bis +177 °C (-62 °F bis +351 °F); eine anhaltende Einwirkung unter -34 °C (-30 °F) kann zu einer Verschlechterung der Dichtung führen
Feuchtigkeitsgrenze	100 % kondensierend, nicht tauchfähig (wenn die Steckverbinder geschützt sind)
Zugfestigkeit (maximaler Nennwert)	220 N (50 lb) vom Sondengehäuse zum Sondenkabel sowie von den Steckverbindern des Sondenkabels zum Verlängerungskabel
Minimaler Biegeradius des Kabels	25,4 mm (1,0 Zoll)
Gleichstromwiderstand der Sonde (R_PROBE)	4,2 +/- 0,5 Ohm (zwischen Innenleiter und Außenleiter bei einer Länge von 1,0 m)
Zielkalibrierung	Werkskalibriert auf AISI-4140-Stahl (Mindest-Zieldurchmesser 31 mm / 1,2 Zoll)

Installationsrichtlinien

Beim Bohren und Gewindeschneiden einer Montagebohrung für eine 1/4-28-UNF-Sonde wird ein Gewindebohrerbohrer Nr. 3 oder größer empfohlen.
Stellen Sie sicher, dass die maximale Gewindeeingriffslänge bei Sondengehäusen mit 1/4-28 UNF 0,375 Zoll nicht überschreitet, um ein Verklemmen zu vermeiden.
Wenden Sie für die Installation des Sondengehäuses ein empfohlenes Drehmoment von 5,1 N m (45 in lb) an, maximal jedoch das Nenndrehmoment von 7,3 N m (65 in lb).
Ziehen Sie die Verbindungen zwischen Steckverbindern handfest an und stellen Sie sicher, dass das maximale Drehmoment 0,56 N m (5 in lb) nicht überschreitet.
Überprüfen Sie die Einstellung des Sondenabstands mit einem Multimeter am Ausgang des Proximitor-Sensors. Für die standardmäßige Kalibrierung im mittleren Bereich sollte die Spannung etwa -7,0 V Gleichspannung bis -8,0 V Gleichspannung (Abstand 1,0 mm / 40 mil) betragen.
Halten Sie einen Mindest-Zieldurchmesser der Welle von 31 mm (1,2 Zoll) ein, um Messfehler zu vermeiden. Zieldurchmesser unter 20 mm (0,8 Zoll) erfordern eine kundenspezifische Systemkalibrierung.

Konformität und Zertifizierungen

Für diese spezifische Optionskonfiguration (Option 00) sind keine Zulassungen für explosionsgefährdete Bereiche erforderlich.

FAQ

Was bedeuten die Optionscodes 22 und 40 für die Sonde Bently Nevada 330901-22-40-10-01-00?

Option 22 gibt eine gewindelose Länge von 2,2 Zoll an, und Option 40 eine Gehäusegesamtlänge von 4,0 Zoll, sodass 1,8 Zoll des Gehäuses mit Gewinde verbleiben.

Ist diese spezifische Konfiguration der 3300-NSv-Näherungssonde mit einer Edelstahlarmierung ausgestattet?

Nein, das Modell 330901 ist eine nicht armierte Sonde zur Standardmontage und bietet dadurch eine höhere Kabelflexibilität mit einem minimalen Biegeradius von 25,4 mm (1,0 Zoll).

Wozu dient der Steckerschutz am Kabel dieser NSv-Sonde?

Die Kabelbaugruppe mit Option 01 umfasst einen werkseitig installierten Steckerschutz aus Fluorsilikon, der die ClickLoc-Verbindung vor Öl, Feuchtigkeit und anderen industriellen Prozessflüssigkeiten abdichtet.

Wie lang ist das Kabel der 330901-22-40-10-01-00 insgesamt?

Diese Konfiguration hat eine Sondengesamtlänge von 1,0 Meter (etwa 39 Zoll) und muss mit dem passenden Verlängerungskabel und der für die Gesamtsystemlänge des Proximitor Sensors geeigneten Ausführung kombiniert werden.
