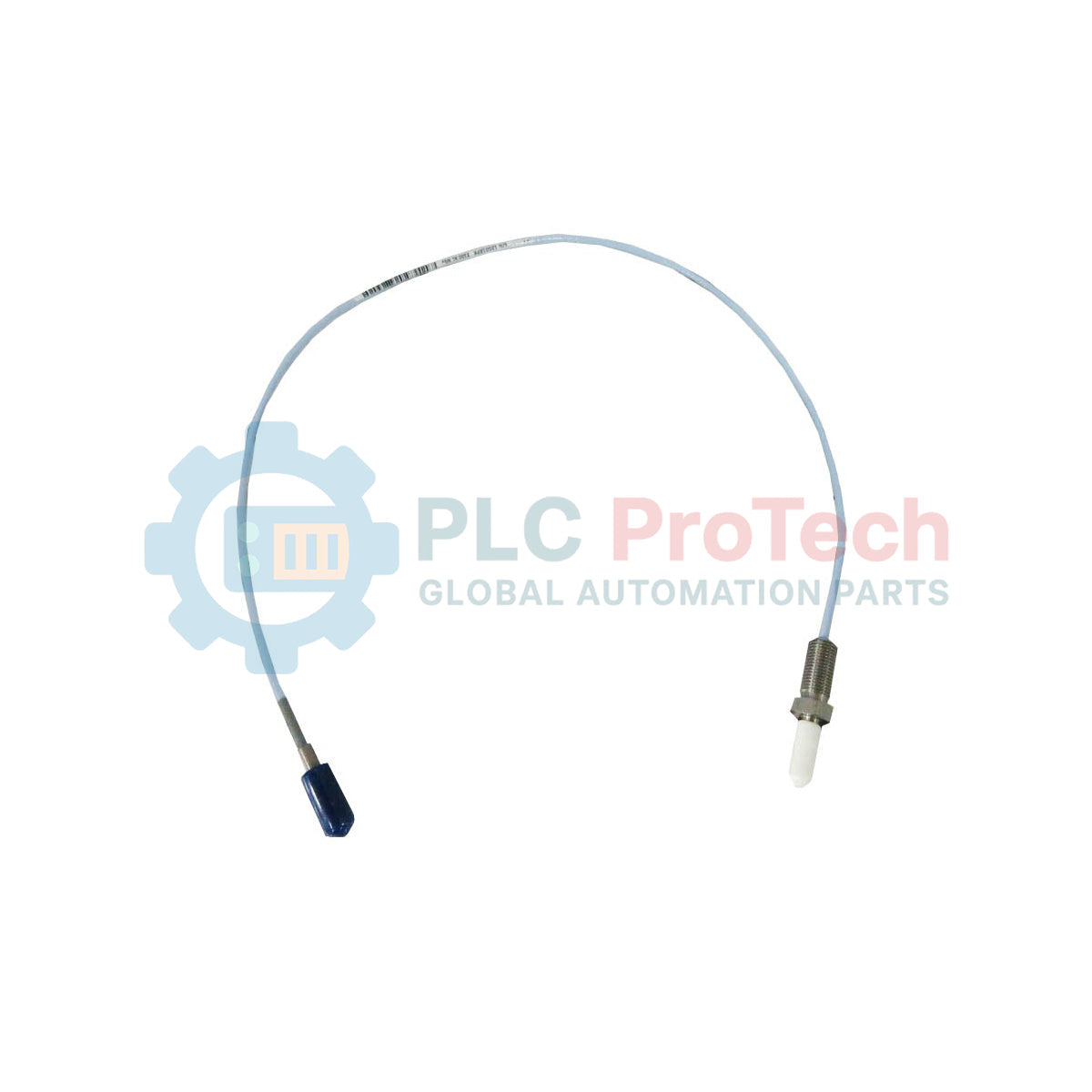

Bently Nevada 330906-02-12-05-02-CN 3300 NSv Sonde zur Rückwärtsmontage

Beschreibung

Der Bently Nevada 330906-02-12-05-02-CN ermöglicht präzise Abstandsmessungen auf engstem Raum und dient als hochpräziser Wirbelstromaufnehmer für das Näherungsmesssystem 3300 NSv. Diese speziell für Anwendungen mit begrenztem Einbauraum oder dünnen Zielwellen entwickelte Sonde mit rückseitiger Montage liefert zuverlässige dynamische Schwingungs- und statische Positionsrückmeldungen. Die Baugruppe verfügt über eine robuste Sondenspitze aus Polyphenylensulfid (PPS) und einen Mantel aus Edelstahl AISI 304 und bietet dadurch eine ausgezeichnete Beständigkeit gegenüber korrosiven Industrieumgebungen und erhöhten Prozesstemperaturen. Ausgestattet mit einem FEP-isolierten 75-Ohm-Koaxialkabel und einem Miniatur-Koaxialstecker ClickLoc gewährleistet sie über ihre Länge von 0,5 Metern eine verlustfreie Signalintegrität.

Merkmale

• Optimierte Geometrie: Die Konfiguration für die rückseitige Montage erleichtert die Installation in Maschinengehäusen mit begrenztem Platz, in denen Sonden für die standardmäßige Frontmontage nicht eingesetzt werden können.
• Hochwertige Materialien: Die leistungsstarke PPS-Spitze und der Mantel aus Edelstahl 304 bieten eine außergewöhnliche mechanische Festigkeit und chemische Beständigkeit.
• Stabile Signalübertragung: Das integrierte 75-Ohm-Koaxialkabel mit Isolierung aus Fluorethylenpropylen (FEP) ist beständig gegen Feuchtigkeit, Öle und chemische Angriffe.
• Sichere Verbindung: Der Miniatur-Koaxialstecker ClickLoc verhindert ein selbstständiges Lösen und gewährleistet auch bei starken Vibrationen einen konstanten elektrischen Kontakt.
• Konformitätszertifiziert: Mit CN-Optionen konfiguriert, um die Einhaltung regionaler Vorschriften und Sicherheitsstandards zu bestätigen.

Anwendungen

• Überwachung von Radialschwingungen und Axialpositionen kleiner Wellen.
• Messung des Lagerspiels von Gleitlagern in kleinen Turbomaschinen.
• Überwachung von Zentrifugalkompressoren und Hochgeschwindigkeitsgebläsen.
• Diagnosesysteme für industrielle Maschinen mit begrenztem Bauraum.

Tabelle der technischen Daten

Anschlüsse und Schnittstellen

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Das 3300-NSv-System (Narrow Side view) wurde speziell für Situationen entwickelt, in denen der Durchmesser der Zielwelle kleiner als 50 mm (2 Zoll) ist oder der seitliche Abstand zu leitfähigen Materialien äußerst begrenzt ist. Beachten Sie, dass 3300-NSv-Sonden nicht mit standardmäßigen 3300-XL-5-mm- oder 8-mm-Näherungssonden austauschbar sind. Die Kombination einer 3300-NSv-Sonde mit einem standardmäßigen 3300-XL-Proximitor-Sensortreiber führt zu erheblichen Kalibrierfehlern und verändert den nominalen Skalierungsfaktor des Systems von 7,87 V/mm (200 mV/mil).

Anwendungsfehler und technische Hinweise

Achten Sie beim Einsatz von Sonden für Rückseitenmontage darauf, dass das Einschrauben in das Maschinengehäuse oder den Halter das integrierte Kabel weder verdreht noch einklemmt. Eine häufige Ausfallursache ist die Beschädigung des Kabelmantels, wenn die gesamte Sondenbaugruppe bei der Installation gedreht wird, ohne das Kabel zu trennen oder zuvor eine Kabelschleife zu bilden. Halten Sie für das FEP-isolierte Koaxialkabel einen minimalen Biegeradius von 25,4 mm (1,0 Zoll) ein, um eine strukturelle Schädigung der inneren Leiterschirmung zu vermeiden.

Tipps für Inbetriebnahme und Verdrahtung

Reinigen Sie die koaxialen Miniatur-ClickLoc-Steckverbinder vor dem Zusammenstecken immer mit einem zugelassenen, rückstandsfreien Elektronikreiniger. Stellen Sie sicher, dass die mechanische Verriegelung sicher einrastet. Um die Verbindung in verschmutzten Industrieumgebungen vor Feuchtigkeit, dem Eindringen von Öl und elektromagnetischen Störungen zu schützen, umwickeln Sie die zusammengesteckten Steckverbinder mit selbstverschweißendem Silikonband oder installieren Sie ein Bently-Nevada-Steckverbinder-Schutzkit.

Installationsrichtlinien
