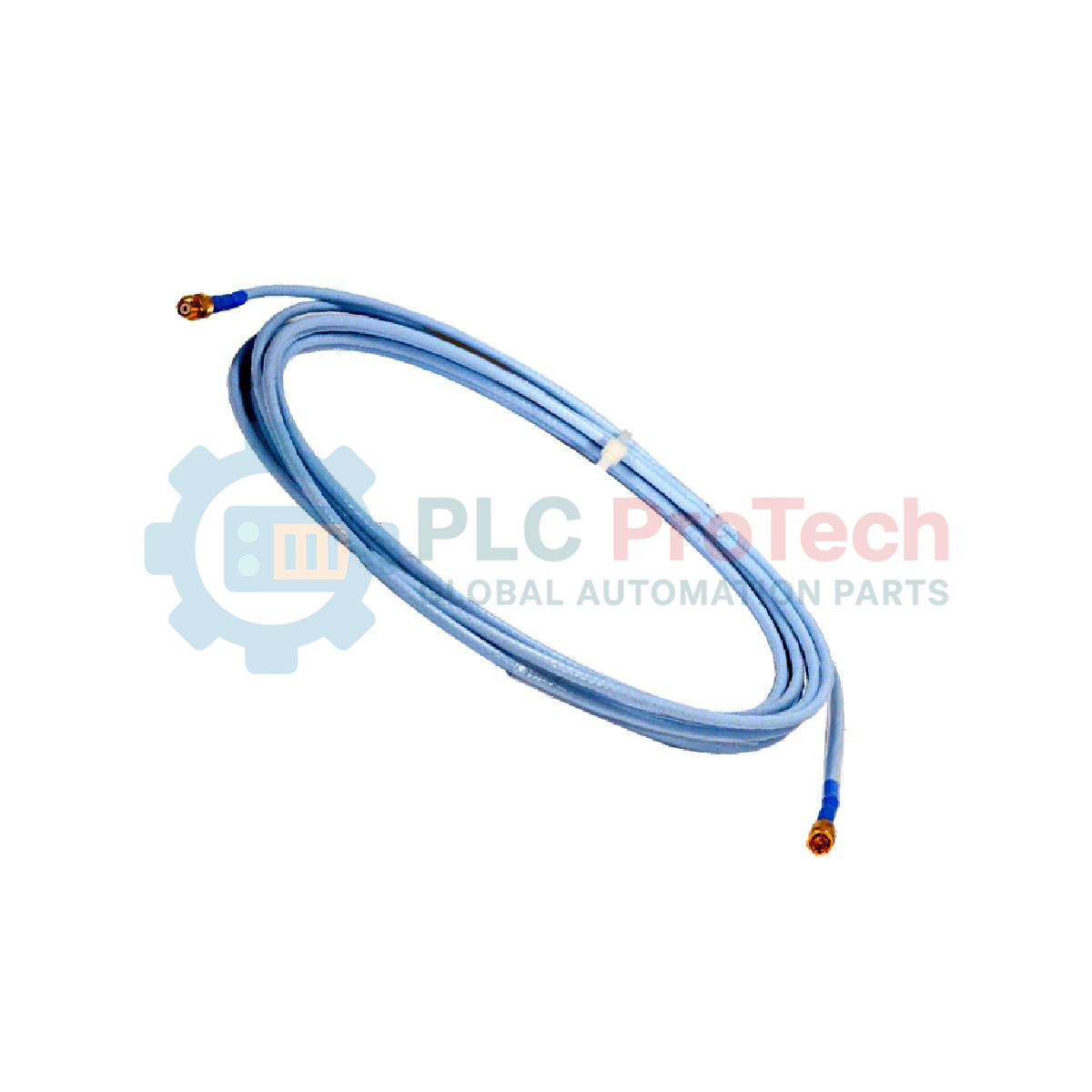

Bently Nevada 330130-080-13-00 3300 XL-Verlängerungskabel

Beschreibung

Das für kritische Maschinenschutzsysteme entwickelte 330130-080-13-00 dient als leistungsstarke Koaxialverbindung innerhalb des Bently Nevada 3300 XL 8-mm-Näherungsaufnehmersystems. Diese spezielle Konfiguration verfügt über ein integriertes armiertes FluidLoc-Kabel, das gegen das Eindringen von Feuchtigkeit und physische Beschädigungen in anspruchsvollen industriellen Umgebungen ausgelegt ist.

Das Kabel stellt die elektrische Verbindung zwischen dem Näherungssensor und dem Proximitor-Sensor her und überträgt hochfrequente HF-Signale mit minimaler Signalverschlechterung. Sein armierter Mantel bietet eine hohe Quetschfestigkeit und eignet sich dadurch für die direkte Verlegung entlang von Maschinenrahmen, sodass in vielen Anwendungen kein zusätzlicher Kabelkanal erforderlich ist.

Merkmale

• FluidLoc-Kabeltechnologie: Verhindert, dass Öl, Wasser und andere Prozessflüssigkeiten entlang des Kabelinneren wandern.
• Mechanische Armierung: Bietet zuverlässigen mechanischen Schutz vor Quetschung, Stößen und umgebungsbedingtem Verschleiß.
• Steckerschutzkappen: Umfasst vorinstallierte Steckerschutzkappen, die wichtige Verbindungsstellen gegen Staub, Feuchtigkeit und korrosive Substanzen abdichten.
• Präzise Längenkalibrierung: Exakt auf 8,0 Meter kalibriert, um die korrekte Systemimpedanz und Messgenauigkeit aufrechtzuerhalten.

Anwendungen

• Überwachung von Wellenschwingungen und Axialpositionen bei Dampf- und Gasturbinen.
• Messung der Wellenausrichtung und -schwingung bei Wasserkraftgeneratoren.
• Erfassung von Axial- und Radialverschiebungen bei Kreiselverdichtern.
• Diagnosesysteme für Hochleistungspumpen, Gebläse und Getriebe im industriellen Einsatz.

Technische Daten

Installationsrichtlinien

• Halten Sie während der Installation den angegebenen Mindestbiegeradius ein, um Schäden an der Armierung und am inneren Koaxialkern zu vermeiden.
• Stellen Sie sicher, dass die Steckerschutzkappen vollständig eingerastet und abgedichtet sind, damit die Feuchtigkeitsbeständigkeit erhalten bleibt.
• Verlegen Sie das Kabel nicht in unmittelbarer Nähe von Hochspannungsleitungen oder leistungsstarken elektrischen Maschinen, um elektromagnetische Störungen zu minimieren.
