Beschreibung

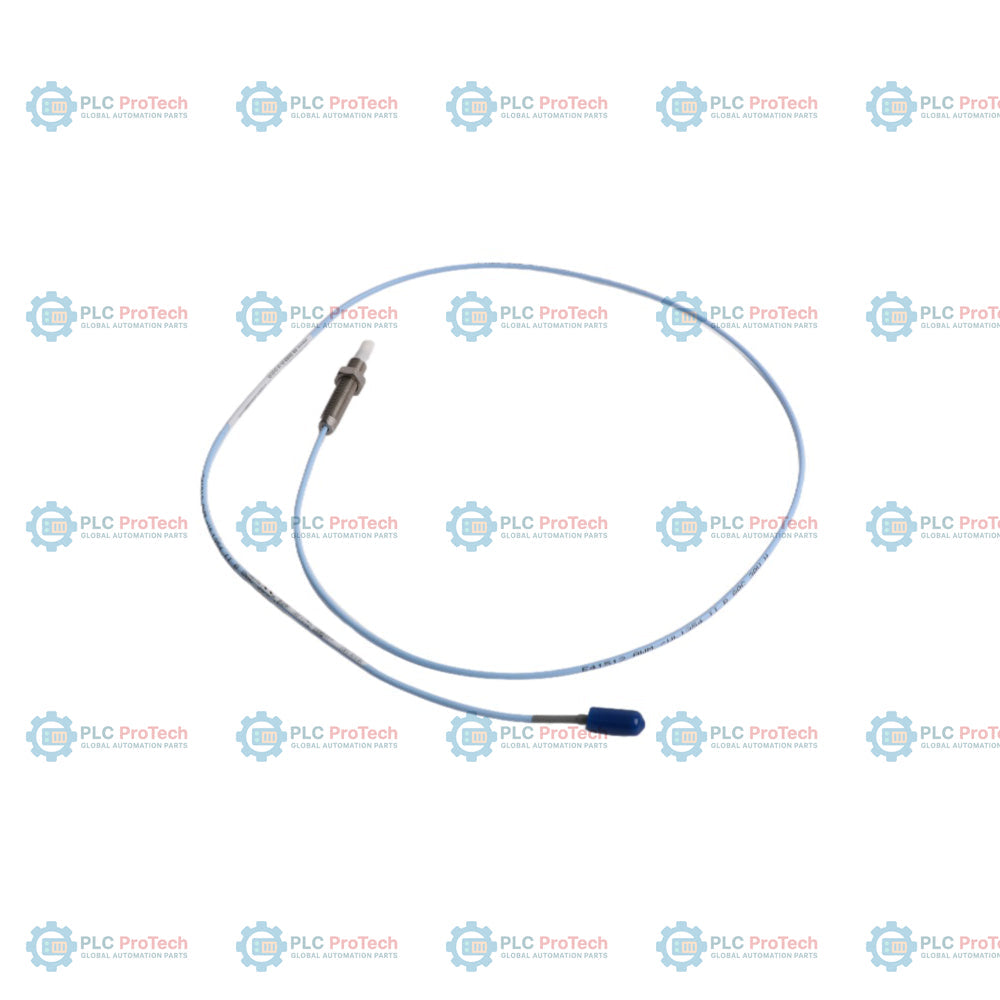

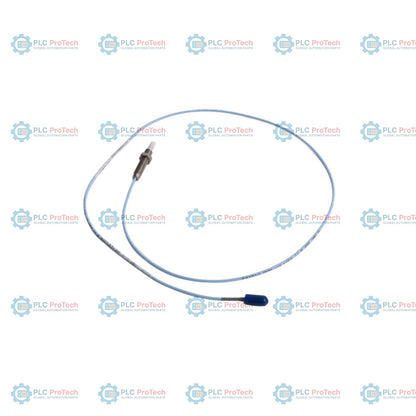

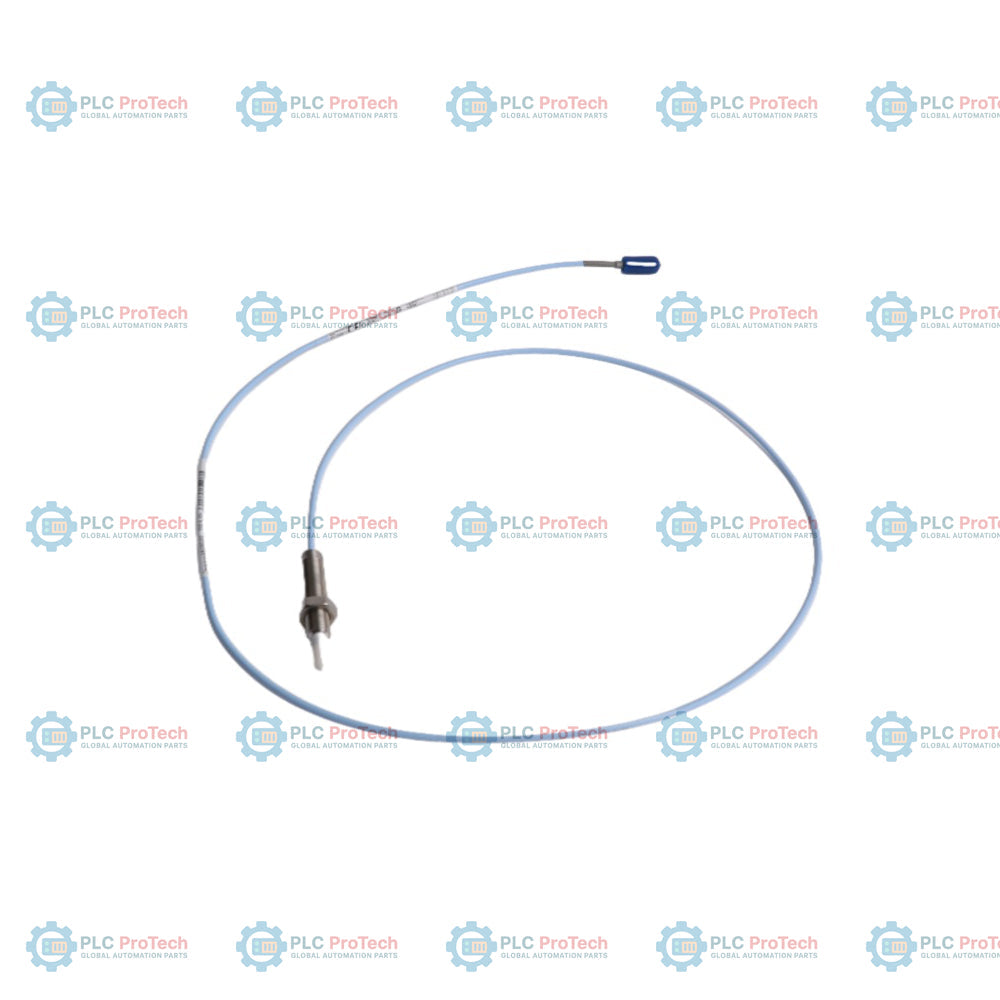

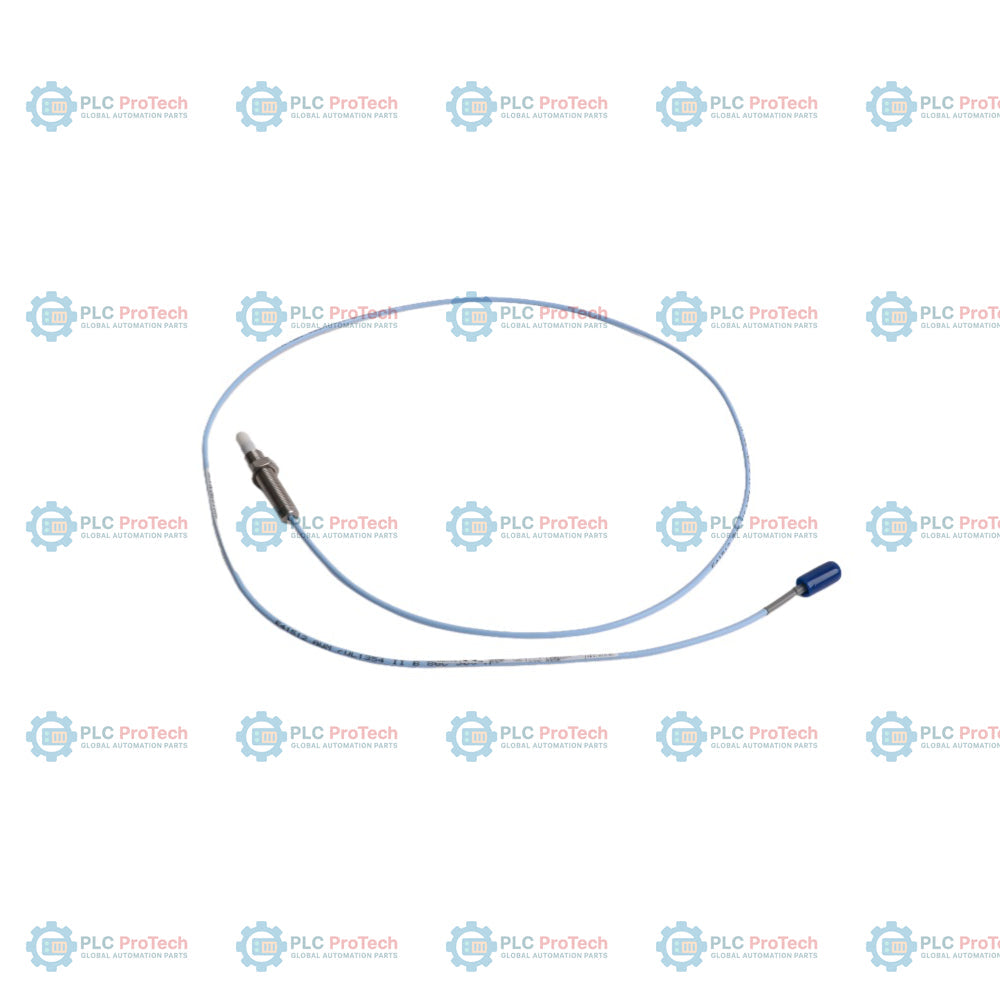

Eine gewindelose Länge von 0,0 Zoll (Option 00) und eine Gehäusegesamtlänge von 1,5 Zoll (Option 15) definieren diese Konfiguration der 330908-00-15-05-02-00 3300 NSv Näherungssonde, die mit einem Kabel mit einer Gesamtlänge von 0,5 Metern (20 Zoll) (Option 05) ausgestattet ist.

Diese unarmierte Sonde verfügt über ein standardmäßiges 3/8-24-UNF-Gewinde und einen vergoldeten Miniatur-Koaxialstecker ClickLoc (Option 02) ohne integrierten Steckerschutz. Die Lieferung dieser Sondenkonfiguration mit der Zulassungsauswahl Option 00 bedeutet, dass für die Installation keine behördlichen Zertifizierungen erforderlich sind. Das 3300 XL NSv Näherungswandlersystem ist für Maschinen mit stark eingeschränkten Einbauverhältnissen oder außergewöhnlich kleinen Zielbereichen spezialisiert, beispielsweise für Radialluftverdichter oder Kälteanlagen. Es ist für die berührungslose Überwachung von Wellenverlagerung, Radialschwingungen und axialer Position an Maschinen mit Gleitlagern optimiert.

Merkmale

• Die gewindelose Ausführung der Option 00 bietet ein vollständig mit Gewinde versehenes Gehäuse für eine präzise Tiefenkalibrierung.
• Die Gehäuselänge von 1,5 Zoll der Option 15 eignet sich für beengte Einbauräume in Verdichtergehäusen.
• Das kurze Kabel der Option 05 mit einer Länge von 0,5 Metern (20 Zoll) reduziert überschüssige Kabellänge und vereinfacht die interne Kabelführung.
• Die Miniatur-Koaxialverbindung ClickLoc der Option 02 bietet eine sichere und robuste elektrische Schnittstelle.
• Das unarmierte, FEP-isolierte Koaxialkabel reduziert Gewicht und den gesamten Querschnitt der Kabelführung.
• Die Spitze aus Polyphenylensulfid (PPS) in Verbindung mit einem Gehäuse aus Edelstahl AISI 304 bietet eine hohe Beständigkeit gegenüber Prozessflüssigkeiten.

Anwendungen

• Messung von Radialschwingungen und radialer Position an kompakten Verdichtern
• Messung der axialen (Druck-)Position an Wellen kleiner Maschinen
• Erzeugung von Signalen für Drehzahlmesser, Drehzahl und Phasenreferenz (Keyphasor)
• Diagnose von aeroderivativen Gasturbinen und kompakten Industriemaschinen

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Für eine sichere und präzise Schwingungsüberwachung müssen die folgenden technischen Installationsrichtlinien befolgt werden:

• Drehmomentgrenzen: Für Sondengehäuse aus Stahl mit 3/8-24-UNF-Gewinde beträgt das empfohlene Installationsdrehmoment 11.3 N m (100 in-lb). Überschreiten Sie nicht das maximale Nenndrehmoment von 33.9 N m (300 in-lb), um Schäden an den Gewinden oder internen Dichtungen zu vermeiden.
• Kabelschutz: Halten Sie den minimalen Kabelbiegeradius über 25.4 mm (1.0 in). Verlegen Sie Kabel nicht in der Nähe von Wechselstromleitungen mit hoher Spannung, um magnetische oder elektrostatische Kopplung zu vermeiden.
• Steckverbinderintegrität: Koaxiale ClickLoc-Steckverbinder sollten handfest verbunden werden. In feuchten oder öligen Umgebungen wird die Verwendung von Steckverbinder-Schutzkappen oder selbstverschweißendem Silikonband empfohlen, um eine Signalverschlechterung zu verhindern.
• Zielgeometrie: Halten Sie geeignete Abstände um die Sondenspitze ein. Um seitliche Sichtbeeinflussungen (Übersprechen) zu minimieren, muss der Durchmesser der die Sondenspitze umgebenden Zylindersenkung mindestens 13 mm (0.5 in) betragen.

Konformität und Zertifizierungen

Das 3300 XL NSv Messwandlersystem erfüllt bei Integration mit kompatiblen Systemkomponenten die folgenden Normen und Richtlinien:

• EMV-Richtlinie 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
• RoHS-Richtlinie 2011/65/EU
• Funktionale Sicherheit: SIL 2 (HFT=0), SIL 3 (HFT=1) zertifiziert
