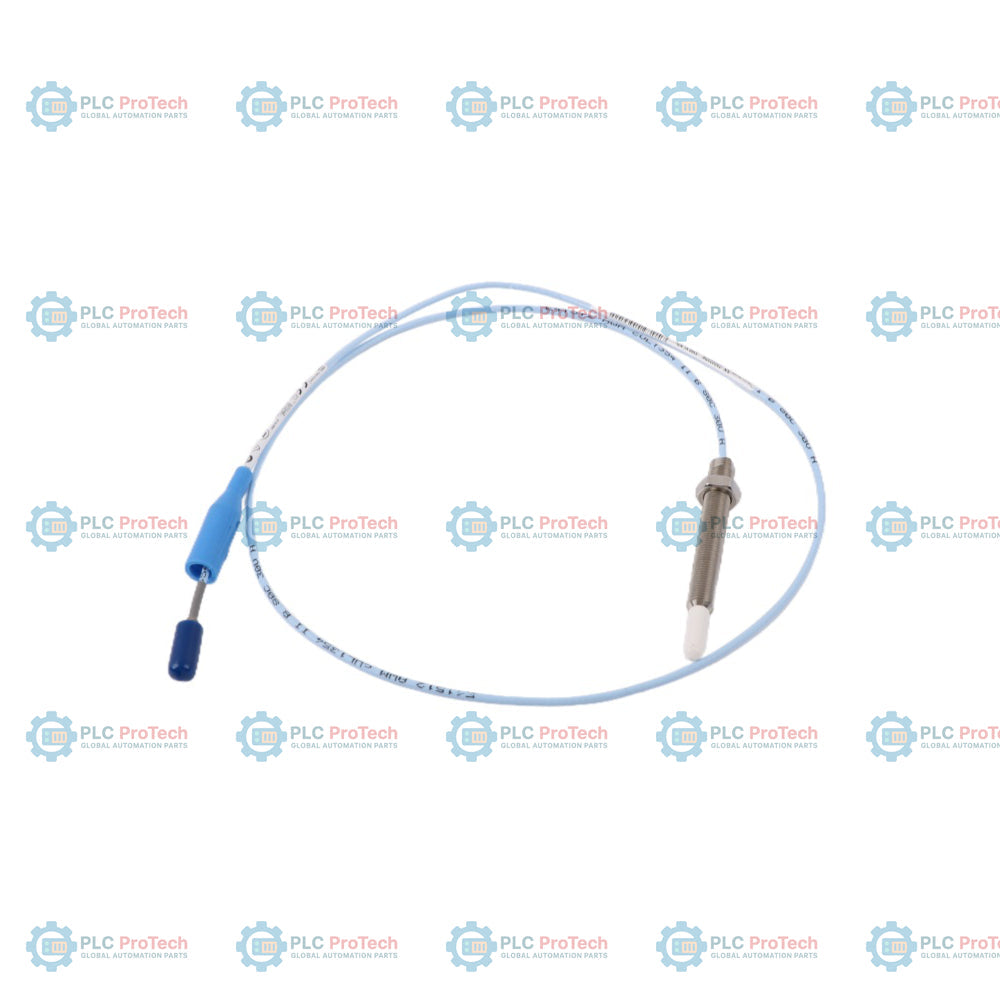

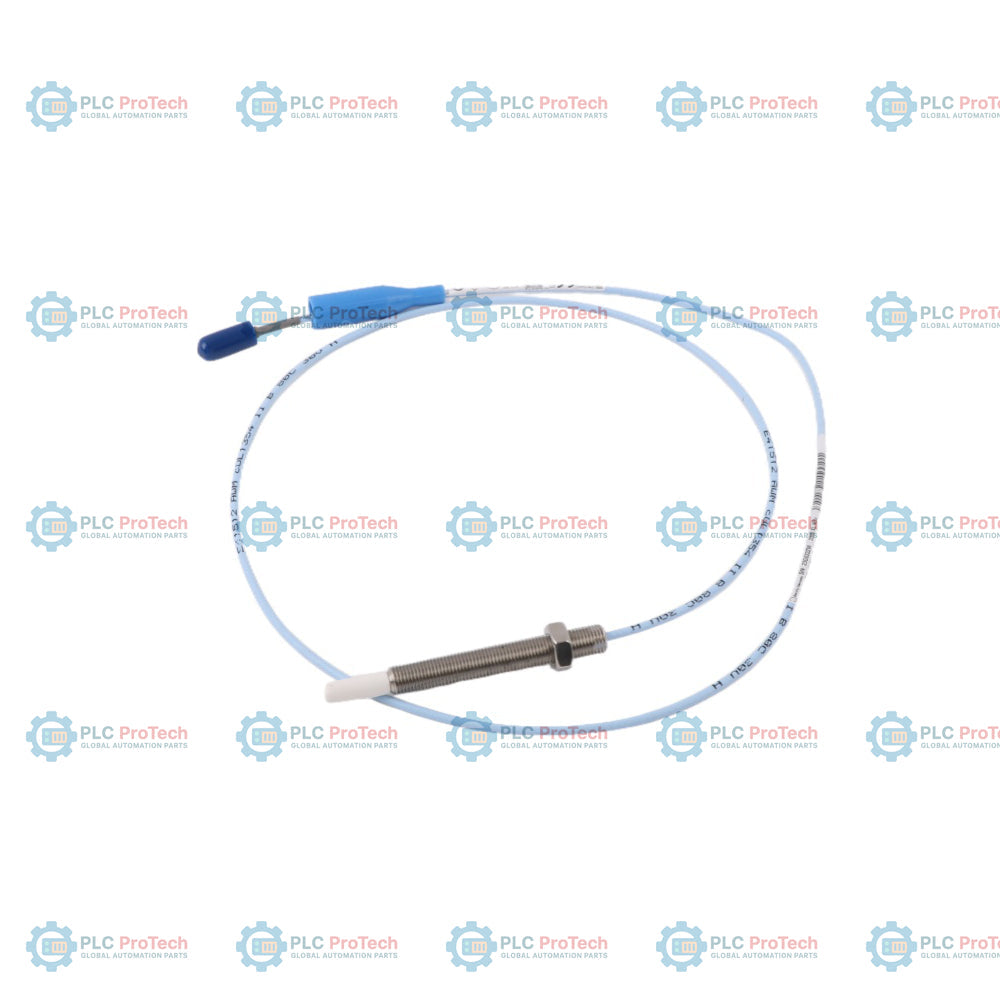

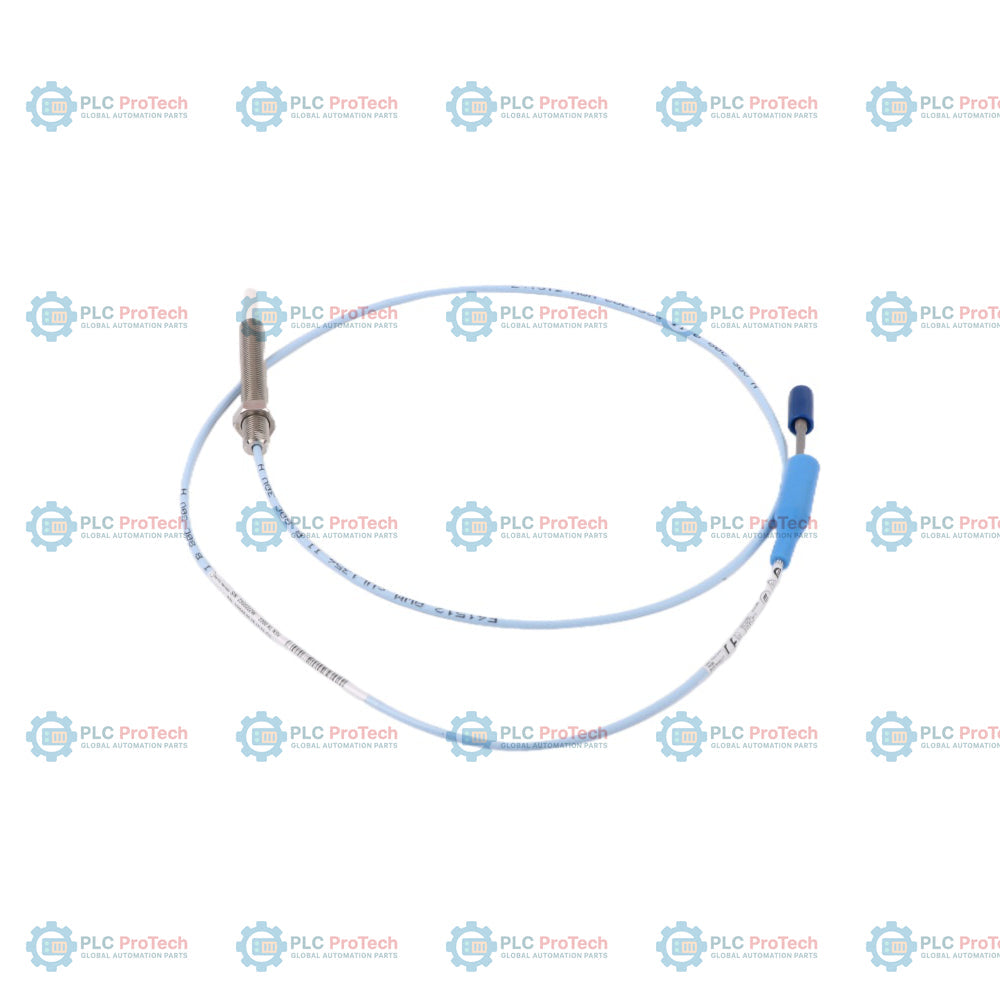

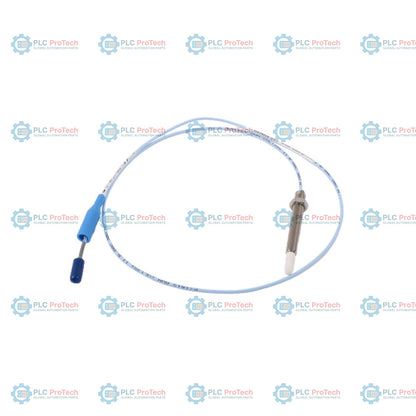

Bently Nevada 330908-00-55-05-02-00 3300 XL NSv Näherungssonde

Beschreibung

Die 330908-00-55-05-02-00 ist eine Wirbelstrom-3300-NSv-Näherungssonde von Bently Nevada zur berührungslosen Überwachung von Maschinenverlagerungen und dynamischen Wellenschwingungen. Dieser Messaufnehmer mit Teilgewinde arbeitet als integrierter Sensoreingang im 3300-XL-NSv-Näherungsmessaufnehmersystem, das speziell in Zentrifugalluftkompressoren, Kältekompressoren und Prozessgaskompressoren eingesetzt wird, die durch äußerst beengte interne Messbereiche gekennzeichnet sind. Durch die Projektion eines hochfrequenten Hochfrequenzträgerfelds (RF) in den angrenzenden Zielbereich erfasst der Sensor kontinuierlich Mikrospaltänderungen, die durch oberflächennahe Wirbelströme verursacht werden, und überträgt diese analoge Rohverlagerungswelle zurück an ein entferntes Proximitor-Modul.

Dieser spezialisierte Sensor wurde für Einsatzbereiche entwickelt, in denen tiefe Senkbohrungen, starke Einschränkungen der seitlichen Sicht oder ein begrenzter hinterer Freiraum die Verwendung standardmäßiger Näherungssonden mit 5 mm oder 8 mm verhindern. Die 330908-00-55-05-02-00 Die Konfiguration verfügt über ein 3/8-24-UNF-Teilgewindegehäuse aus Stahl ohne Armierungshülse und ist dadurch besonders flexibel für die Führung durch enge interne Maschinenkanäle oder Schutzwege. Sie ist kalibriert, um dynamische radiale Schwingungen an schmalen Wellen mit einem Durchmesser von weniger als 51 mm (2 Zoll) oder die axiale Schubposition an ebenen Zielflächen mit einem Durchmesser von weniger als 15 mm (0,6 Zoll) zu messen. Ohne externe behördliche Zertifizierungen unter dieser Bezeichnung für allgemeine Anwendungen liefert die Sonde ein kontinuierliches lineares Verlagerungssignal an Diagnoseplattformen.

Merkmale

• Bauweise mit flachem Messaufnehmerspitzenprofil, ausgelegt für enge Maschinen-Senkbohrungen und eingeschränkte seitliche Sicht- und Freiräume.
• Robustes vollständig mit 3/8-24 UNF-Teilgewinde versehenes Gehäuse ohne Armierung, das eine leichte und flexible Bauform für eingeschränkte Kabelführungswege bietet.
• Integrierter, vergoldeter ClickLoc-Miniatur-Koaxialstecker aus Messing für eine verlustarme, vibrationsfeste Leitung mit sicherer Verriegelung.
• Hochstabile Sensorspule zur Erfassung kleiner Zielbereiche optimiert, einschließlich rotierender Wellen mit Mikrodurchmesser unter 51 mm.
• Vollständig als Drop-in-Lösung rückwärtskompatibel mit älteren Bently-Nevada-3300-RAM-Messaufnehmersystemen und Verarbeitungsarchitekturen der 190er-Serie.

Anwendungen

• Erfassung radialer Wellenschwingungen und der dynamischen Verlagerung von Gleitlagern mit Flüssigkeitsfilm an industriellen Hochgeschwindigkeits-Zentrifugalkompressoren.
• Erfassung des axialen Schubpositionsversatzes des Rotors in kompakten Getrieben von Turboexpandern in beiden Richtungen.
• Erkennung der Drehzahl von Zielobjekten, Bestätigung des Stillstands und Erzeugung eines Keyphasor-Phasenreferenzsignals auf engstem Raum.

Mechanisches Profil und exakte Gewichtsformeln

Bei der Nachverfolgung besonders wichtiger Anlagen können unspezifische Kartonabmessungen beim Einstellen der Halterung zu mechanischen Behinderungen führen. Gemäß den technischen Konstanten des offiziellen Datenblatts von Bently Nevada werden die physikalische Geometrie und die kumulativen Trockenmassenwerte für diese spezifische, 0,5 Meter lange, vollständig gewindeschneidige Sonde im Folgenden präzise berechnet:

• Länge des gewindelosen Gehäuseabschnitts (Option A): Exakt 0,0 Zoll (0 mm), entsprechend einem vollständig gewindeschneidigen Schaftprofil.
• Gehäusegesamtlänge (Option B): Exakt 5,5 Zoll (139,7 mm), entsprechend einer verlängerten strukturellen Gehäuselänge für große Reichweiten.
• Gewindeschneidiger Gehäuseabschnitt: Berechnet als Gehäusegesamtlänge minus Länge des gewindelosen Abschnitts (5,5 Zoll - 0,0 Zoll) = 5,5 Zoll (139,7 mm) aktive 3/8-24-UNF-Gewindelänge.
• Gesamte tatsächliche Kabellänge (Option C): Exakt 0,5 Meter (1,6 Fuß / 19,7 Zoll), gemessen von der Stirnfläche der Sondenspitze bis zur abschließenden Koaxialverbindung.
• Lineare Massendichte des nicht armierten Kabels: Nominell 33 Gramm pro Meter (0,35 oz/Fuß), bedingt durch den nicht armierten, leichten Standard-Koaxialmantel.
• Nettomasse von Sondenkopf und langem Gehäuse: Ungefähr 55 Gramm (1,94 oz), einschließlich der verlängerten Gewindehülse aus Edelstahl AISI 304 mit einer Länge von 5,5 Zoll, der Messspule und der Übergangsnabenbaugruppe.
• Gesamtnettogewicht der Hardware: Berechnet als (33 g/m x 0,5 m) + 55 g = 71,5 Gramm (2,52 oz) absolutes Nettogewicht der Hardware pro Einheit (ohne Versandkartons und die mitgelieferte industrielle 9/16-Zoll-Sicherungsmutter).

Bestellinformationen

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Abgleich der gesamten Systemschleife: Diese Sonde mit einer physischen Länge von 0,5 Metern muss mit einem 4,5 Meter langen Verlängerungskabel kombiniert werden, um eine Systemschleife mit einer Gesamtlänge von 5,0 Metern zu bilden, oder mit einem 6,5 Meter langen Verlängerungskabel, um eine Systemschleife mit einer Gesamtlänge von 7,0 Metern zu bilden. Die Gesamtlänge muss exakt der elektrischen Kalibrierlänge des 3300 XL NSv Proximitor-Sensors entsprechen.
• Mechanische Spalteinstellung: Schrauben Sie die Sonde von Hand in das Maschinengehäuse, bis die Spitze die Zielfläche berührt, und drehen Sie sie anschließend bis zum vorgesehenen Spannungsschwellenwert des linearen Spalts (typischerweise -9,0 VDC oder im mittleren linearen Bereich) zurück, bevor Sie die 9/16-Zoll-Sicherungsmutter festziehen.
• Erdkontakte vermeiden: Stellen Sie sicher, dass die Verbindungsstelle des Miniatur-Koaxialsteckers ClickLoc weder die Metallwände des Anschlusskastens noch die Kabelkanalverschraubungen berührt. Umwickeln Sie die verbundene Kupplung mit selbstverschweißendem Silikonband, um Störgeräusche durch Interferenzen in Erdungsschleifen zu verhindern.
• Führung zum Schutz des Kabelkanals: Da dieses Modell keine flexible Edelstahlarmierung besitzt, muss das blanke Koaxialkabel vollständig in einem dafür vorgesehenen starren oder flexiblen flüssigkeitsdichten Kabelkanal oder in schützenden Anschlusskästen geführt werden, um es vor mechanischen Beschädigungen, scharfen Metallkanten und starken elektromagnetischen Feldern (EMI) zu schützen.
